건축기사 실기 기출문제 2016년 4회 후기복원

1. 기준점(Bench Mark)을 설명하시오.

2. 지반조사를 위한 보링 종류 세 가지를 쓰시오.

1. 종류 1
2. 종류 2
3. 종류 3

3. 슬러리월 공법 설명의 빈칸을 채우시오. 안정액을 사용해 굴착한 뒤 (①)을 설치하고 (②)을 삽입한 후 (③)을 타설한다.

1. ①
2. ②
3. ③

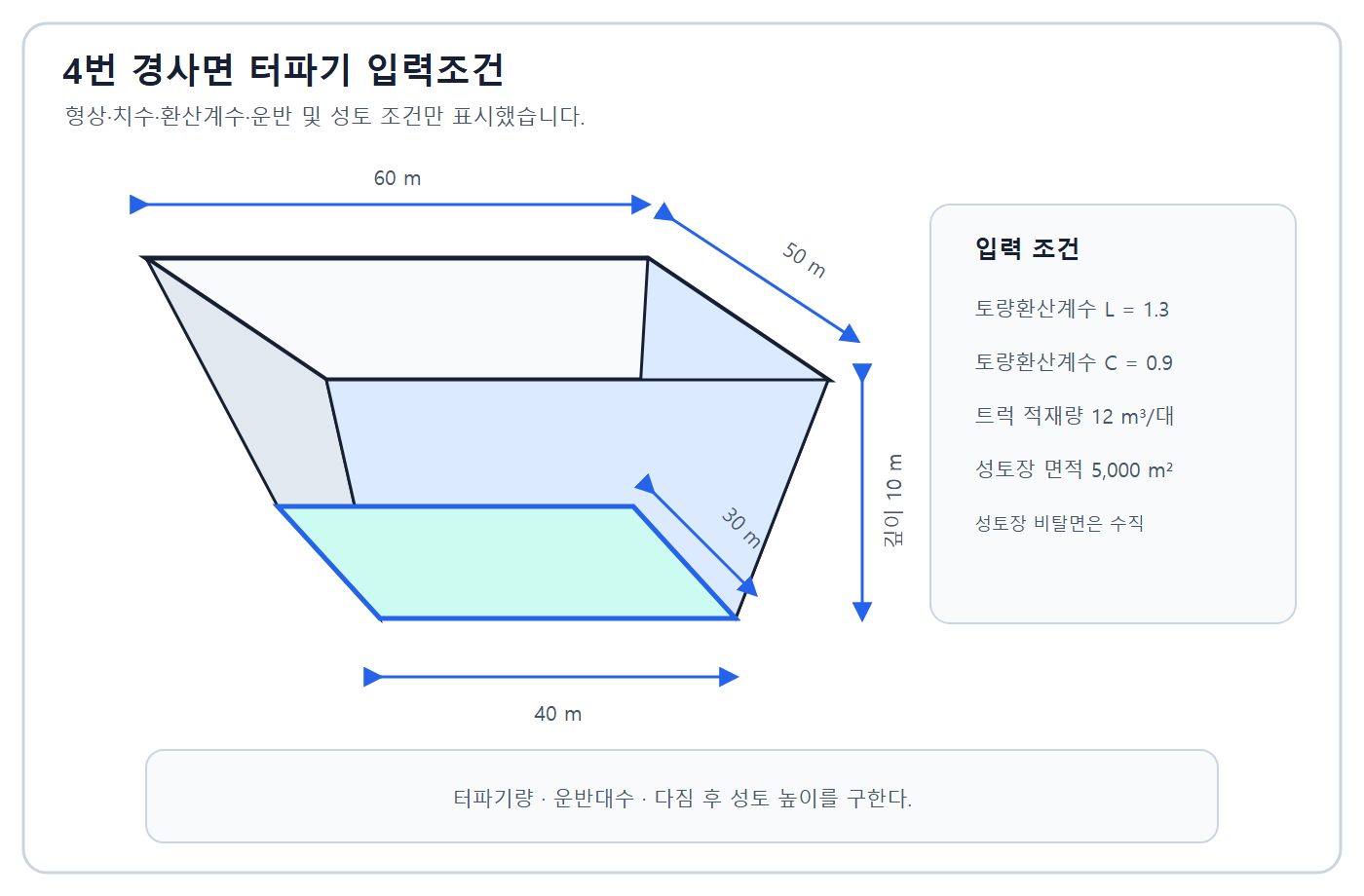

4. 복원 터파기 도형의 상부 60m×50m, 하부 40m×30m, 깊이 10m인 각뿔대 토량을 구하고 L=1.3, C=0.9일 때 12m³ 트럭 대수와 5,000m² 성토장의 다짐 표고를 구하시오.

1. 터파기량
2. 트럭 대수
3. 다짐 표고

정답과 해설 보기

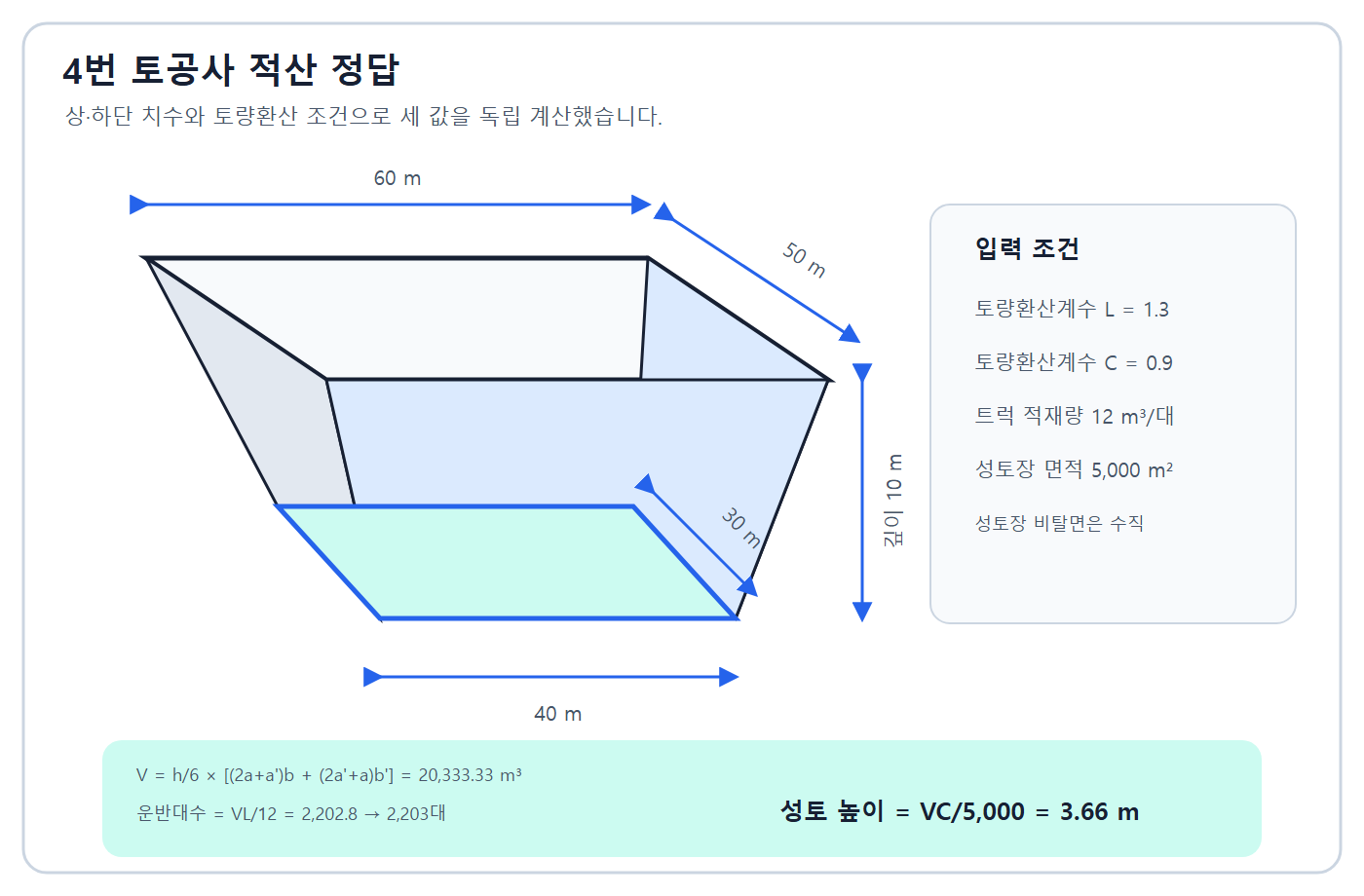

정답: 터파기량=10/6×[(2×60+40)×50+(2×40+60)×30]=20,333.33m³. 운반대수=20,333.33×1.3/12=2,202.78→2,203대. 다짐표고=20,333.33×0.9/5,000=3.66m.

인정 가능한 표현: 20333.33m3·2203대·3.66m

채점 핵심어: 각뿔대 · 20,333.33 m³ · L 1.3 · 2,203대 · C 0.9 · 3.66m

풀이 순서

1. 각뿔대 토량을 계산한다.
2. 흐트러진 토량을 트럭 적재량으로 나누고 올림한다.
3. 다짐토량을 성토장 면적으로 나눈다.

L과 C는 각각 자연상태 대비 흐트러진·다짐상태 환산계수로 한 번씩 적용했다.

복원 근거: 한솔아카데미 2016년 4회 동시대 복원 공지 · 한솔아카데미 동시대 복원 이미지 6장 · 모두CBT 2016년 4회 회차형 · rich3651 2016년 4회 공개 해설

해설 근거: 현행 적산은 토질별 토량환산계수, 측량 성과, 적재용량·운반거리와 현장 다짐조건을 적용한다.

복원 차이: 한솔 원도·모두CBT·rich의 조건과 세 결과가 일치한다.

5. 제자리콘크리트말뚝 공법 세 가지를 쓰시오.

1. 공법 1
2. 공법 2
3. 공법 3

6. 시멘트 주요 화합물 네 가지와 28일 이후 장기강도에 주로 관여하는 화합물을 쓰시오.

1. 주요 화합물 4가지
2. 장기강도 화합물

7. 플라이애시 시멘트의 특징 세 가지를 쓰시오.

1. 특징 1
2. 특징 2
3. 특징 3

8. 콘크리트 타설 중 현장가수의 문제점 세 가지를 쓰시오.

1. 문제점 1
2. 문제점 2
3. 문제점 3

9. 콘크리트 균열의 표면처리법과 주입공법을 각각 설명하시오.

1. 표면처리법
2. 주입공법

10. 휨부재 공칭강도에서 최외단 인장철근 순인장변형률 εt=0.004일 때 후기복원 관용식의 강도감소계수 φ를 구하시오.

11. 즉시처짐 20mm, b×d=400×500mm, 지속하중 시간계수 ξ=2.0, 압축철근 As'=1,000mm²일 때 후기복원식으로 총처짐을 구하시오.

12. 고력볼트 마찰접합에서 설계볼트장력과 표준볼트장력의 관계, 미끄럼계수 확보를 위한 마찰면 처리를 설명하시오.

1. 볼트장력 관계
2. 마찰면 처리

13. 보기의 용접검사항목을 착수 전, 작업 중, 완료 후로 분류하시오. ① 아크전압 ② 용접속도 ③ 청소상태 ④ 홈 각도·간격·치수 ⑤ 부재밀착 ⑥ 필릿크기 ⑦ 균열·언더컷 ⑧ 밑면따내기.

1. 착수 전
2. 작업 중
3. 완료 후

14. 거셋플레이트, 데크플레이트, 시어커넥터를 각각 설명하시오.

1. 거셋플레이트
2. 데크플레이트
3. 시어커넥터

15. 조적공사 세로규준틀에 기입할 사항 네 가지를 쓰시오.

1. 사항 1
2. 사항 2
3. 사항 3
4. 사항 4

16. 목재의 섬유포화점과 함수율 변화에 따른 강도변화를 설명하시오.

1. 섬유포화점
2. 강도 변화

17. 목공사의 이음과 맞춤을 각각 설명하시오.

1. 이음
2. 맞춤

18. 목재에 적용 가능한 방부처리법 세 가지를 쓰시오.

1. 방법 1
2. 방법 2
3. 방법 3

19. 목공사 모접기의 종류 세 가지를 쓰시오.

1. 종류 1
2. 종류 2
3. 종류 3

20. 타일 탈락 원인 네 가지를 쓰시오.

1. 원인 1
2. 원인 2
3. 원인 3
4. 원인 4

21. 금속의 녹을 막는 방청도료 두 가지를 쓰시오.

1. 도료 1
2. 도료 2

22. 일반 석고보드의 장점과 단점을 각각 두 가지씩 쓰시오.

1. 장점 2가지
2. 단점 2가지

23. BOT 방식과 파트너링 방식을 각각 설명하시오.

1. BOT
2. 파트너링

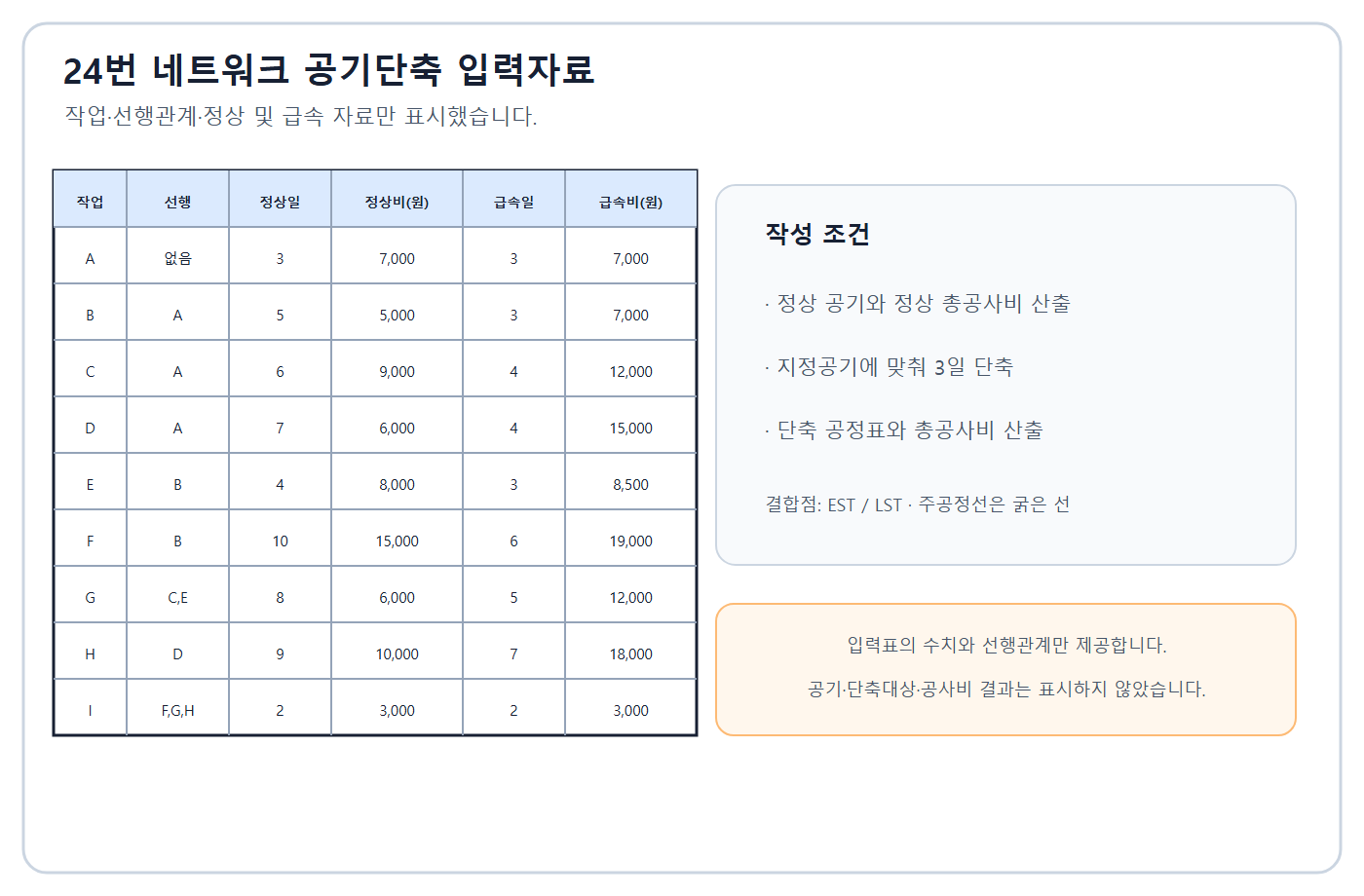

24. 제시된 A~I 정상·특급 자료로 정상공기보다 3일 단축한 네트워크와 총공사비를 구하시오.

1. 3일 단축 네트워크
2. 총공사비

정답과 해설 보기

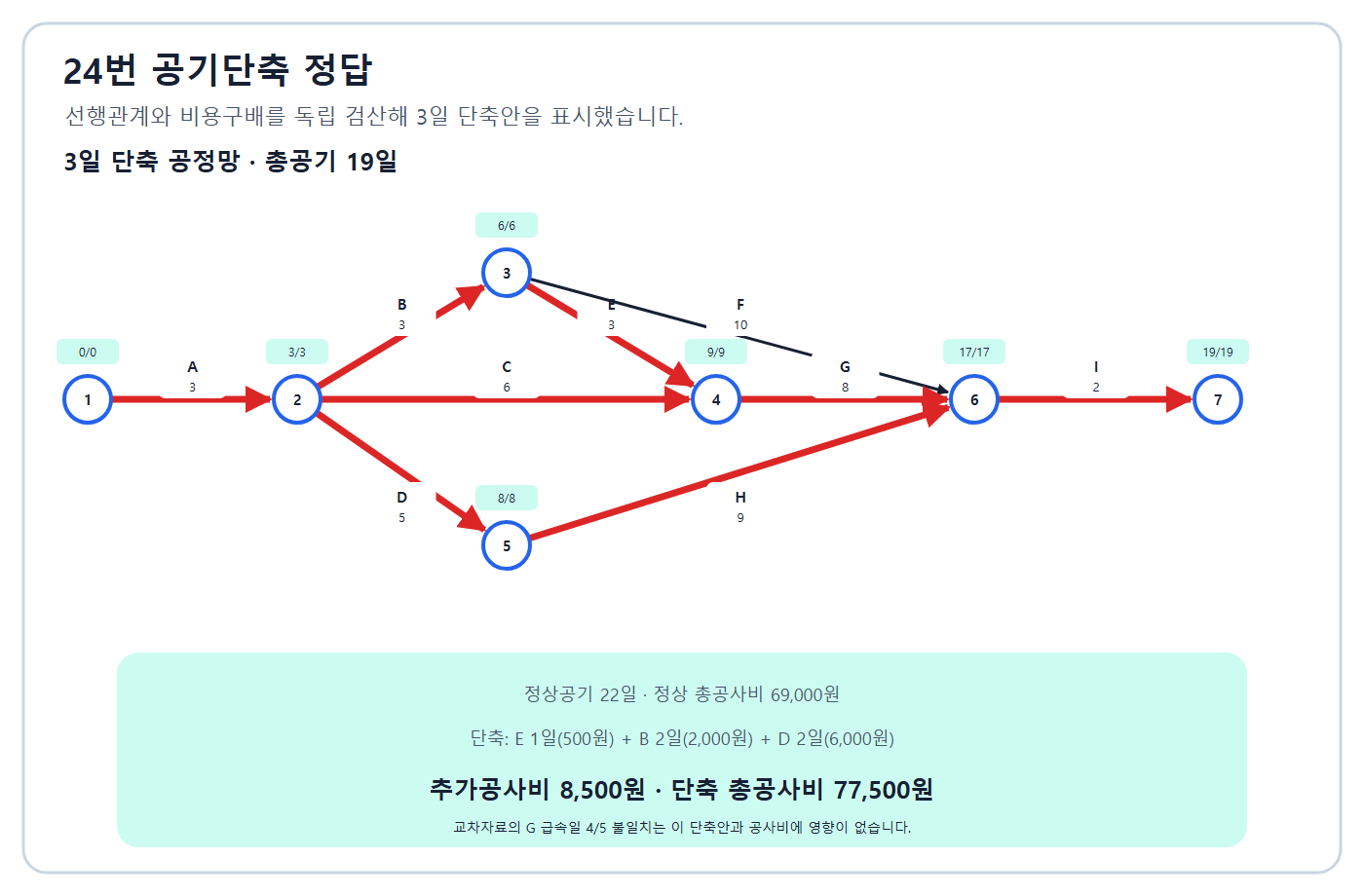

정답: 정상공기는 22일이다. E 1일, 이어 B와 D를 각각1일씩 두 단계 동시 단축해 19일로 만든다. 정상공사비 69,000원, 추가비 500+4,000+4,000=8,500원이므로 총77,500원이다. 단축 후 주공정선은 A-B-E-G-I와 A-D-H-I.

인정 가능한 표현: 19일·77500원 · E1일+B2일+D2일·77500원

채점 핵심어: 정상22일 · 단축19일 · E 1일 · B 2일 · D 2일 · 77,500원

풀이 순서

1. 정상 네트워크와 경로를 계산한다.
2. 비용구배를 구해 단계별 최소비용 단축을 선택한다.
3. 복수 주공정선을 동시에 줄인다.
4. 정상비와 추가비를 합한다.

독립 단계별 검산 결과 추가비8,500원과 총77,500원이 맞다. 2016 회차 직접 연계표는 G 급속5일·12,000원이며 G를 단축하지 않아 3일 단축 결과에는 영향이 없다.

복원 근거: 한솔아카데미 2016년 4회 동시대 복원 공지 · 한솔아카데미 동시대 복원 이미지 6장 · 모두CBT 2016년 4회 회차형 · rich3651 2016년 4회 공개 해설

해설 근거: 현행 공정관리도 단축 단계마다 주공정선과 비용구배·단축한계를 다시 계산한다.

복원 차이: 한솔·rich 직접 연계표는 G 급속5일·12,000원, 모두CBT는 G 급속4일로 재작성했다. 이 풀이에서는 G를 단축하지 않아 22→19일·77,500원 결과는 일치한다.

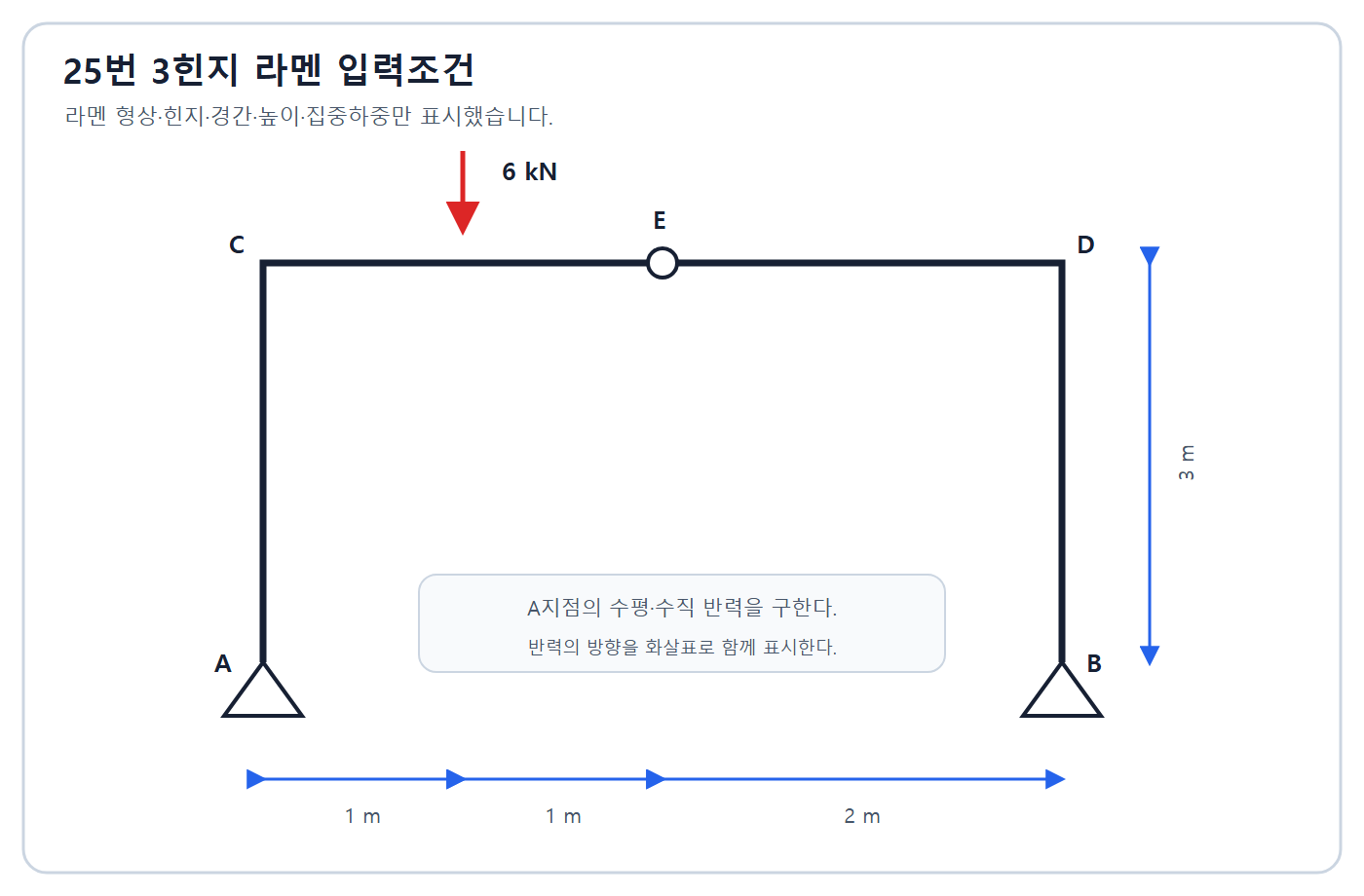

25. 복원 3힌지 라멘에서 A지점의 수직·수평반력을 구하고 방향을 표시하시오.

정답과 해설 보기

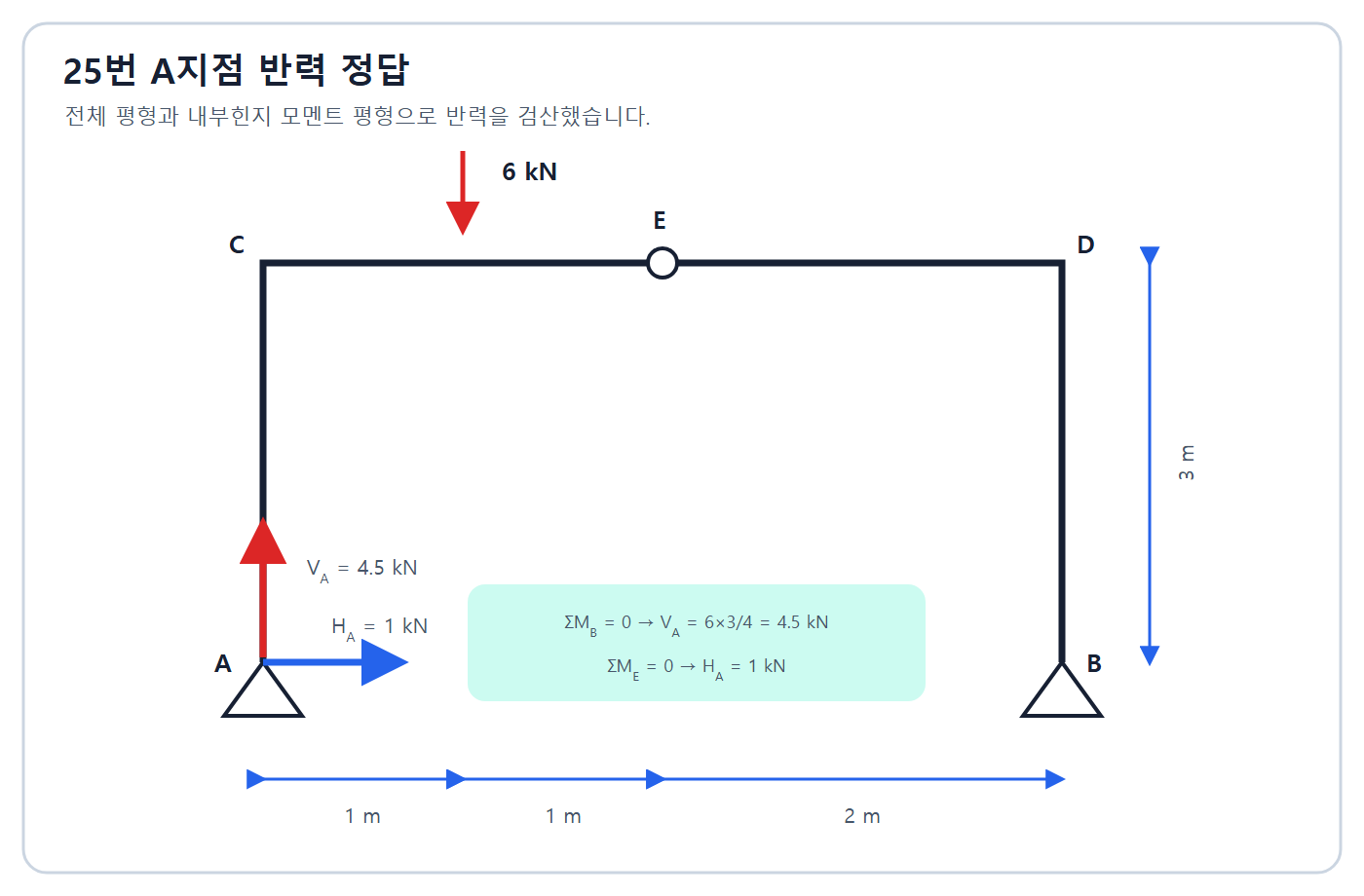

정답: VA=4.5kN 위쪽, HA=1.0kN 오른쪽. 합력 크기는 √(4.5²+1²)=4.61kN이다.

인정 가능한 표현: VA4.5상향·HA1우향 · 4.5kN↑·1kN→

채점 핵심어: VA 4.5 kN · 상향 · HA 1 kN · 우향

풀이 순서

1. 전체계 모멘트평형으로 VA를 구한다.
2. 내부힌지 한쪽 자유물체 평형으로 HA를 구한다.

반력 방향을 화살표로 표시해야 부호 혼동을 줄일 수 있다.

복원 근거: 한솔아카데미 2016년 4회 동시대 복원 공지 · 한솔아카데미 동시대 복원 이미지 6장 · 모두CBT 2016년 4회 회차형 · rich3651 2016년 4회 공개 해설

해설 근거: 현행 구조해석에서도 전체계와 내부힌지 자유물체도의 평형조건을 적용한다.

복원 차이: 한솔·모두CBT·rich가 VA=4.5kN, HA=1kN에서 일치한다.

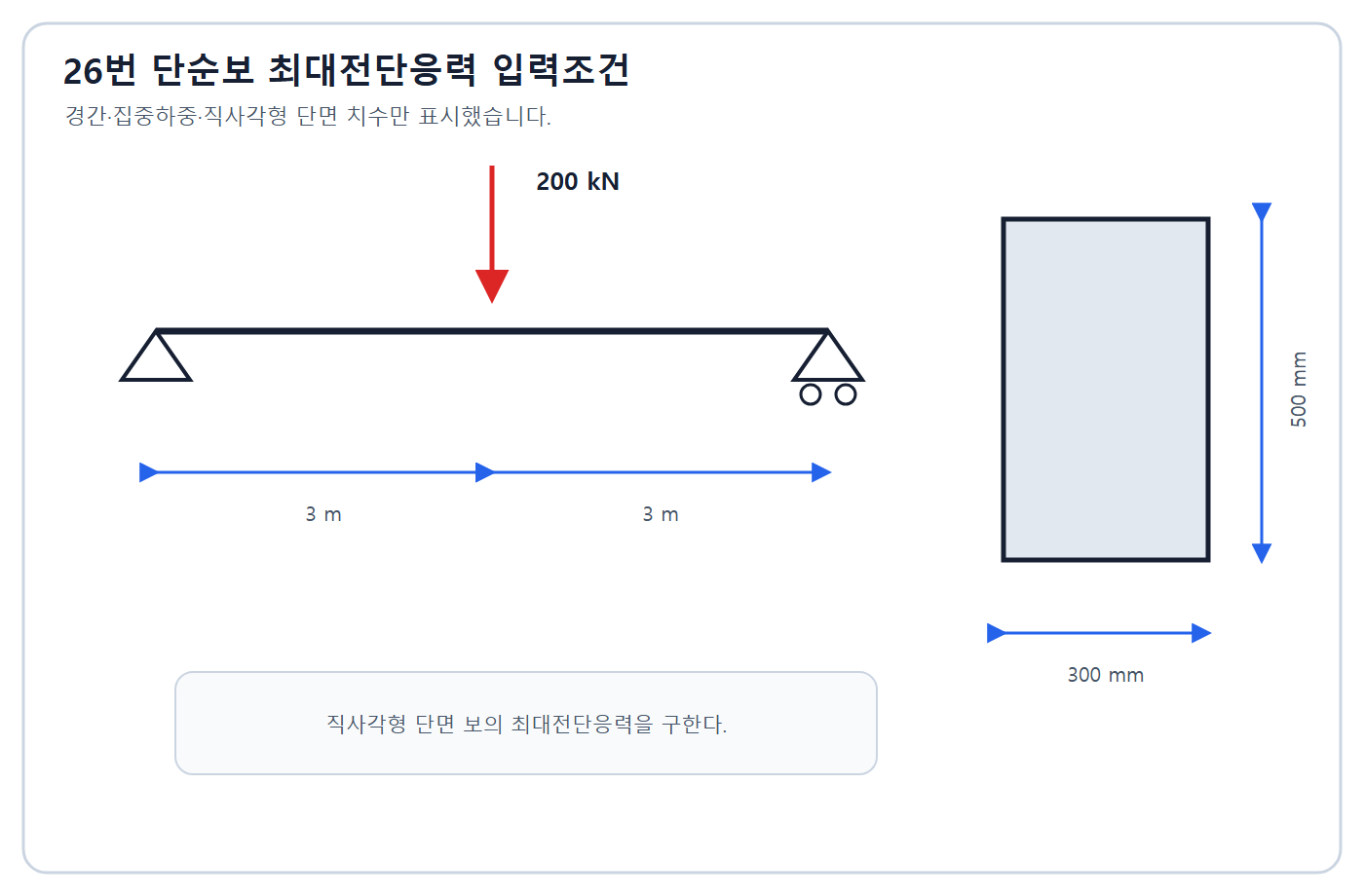

26. 경간 6m 단순보 중앙에 200kN이 작용하고 직사각형 단면이 300mm×500mm일 때 최대전단응력을 구하시오.

정답과 해설 보기

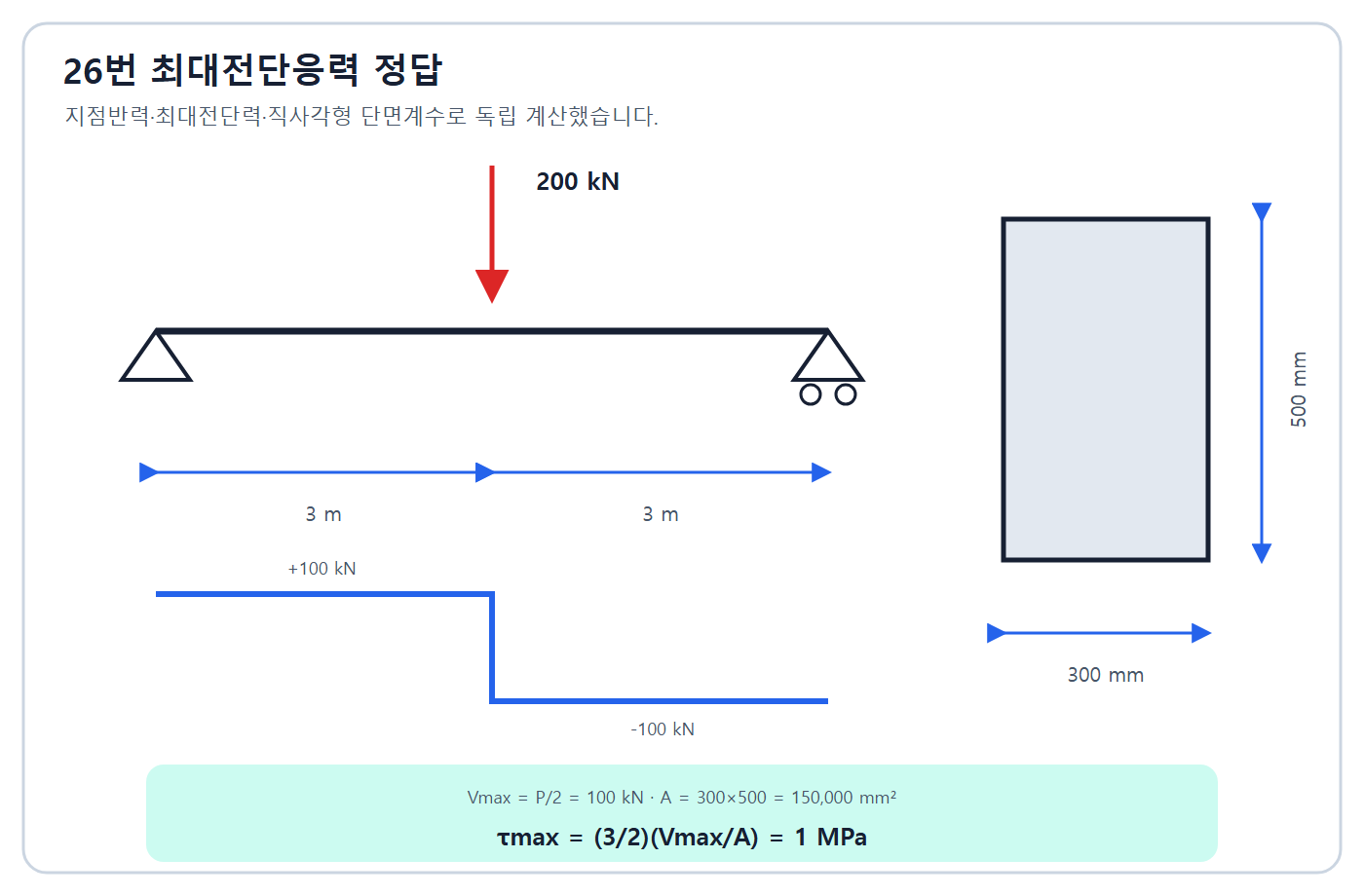

정답: Vmax=P/2=100kN. 직사각형 단면 τmax=3V/(2bh)=1.5×100,000/(300×500)=1.0MPa.

인정 가능한 표현: 1MPa

채점 핵심어: Vmax 100kN · 3V/2A · 1MPa

풀이 순서

1. 대칭반력으로 최대전단력을 구한다.
2. 직사각형 단면 최대전단응력 식에 대입한다.

최대전단응력은 중립축에서 발생하고 평균전단응력의1.5배다.

복원 근거: 한솔아카데미 2016년 4회 동시대 복원 공지 · 한솔아카데미 동시대 복원 이미지 6장 · 모두CBT 2016년 4회 회차형 · rich3651 2016년 4회 공개 해설

해설 근거: 현행 구조해석에서도 탄성 직사각형 단면의 전단응력 분포식으로 계산한다.

복원 차이: 한솔·모두CBT·rich가 조건과 1MPa에서 일치한다.
