건축기사 실기 기출문제 2017년 4회 후기복원

2017년 4회 건축기사 실기 26문항을 한솔 6쪽 재편집본을 주배열로 하고 모두CBT·공개후기와 대조해 독립 재구성했습니다. 전 문항 답·계산·근거와 배점·조건 충돌을 제공합니다.

후기복원 26문항 시험일 2017-11-11 근거 기준일 2026-08-24

문제지 PDF 다운로드

건축기사 실기 기출문제 2017년 4회 후기복원 안내

건축기사 실기 기출문제 2017년 4회 후기복원 26문항입니다. 정답, 계산과정, 채점 핵심어와 공개자료 충돌 및 현행 기준 차이를 확인하세요.

Q-Net이 공개한 공식 문제지·정답·문항별 배점표가 아닙니다. 한솔 6쪽 이미지형 PDF의 26문항 배열과 표시배점 [5, 2, 6, 5, 3, 3, 3, 4, 4, 3, 3, 3, 4, 4, 4, 2, 4, 4, 4, 10, 3, 3, 4, 2, 3, 4](합 99점)을 주자료로 하고 모두CBT /18582, TTUK·rich 공개후기를 대조해 자격증3001이 독립 재구성했습니다. 한솔 PDF 메타데이터는 2022년 10월 후대 이미지 변환본이며 공식 문구·순서로 단정하지 않습니다. 복원자료가 선언한 총점 100점과 개별 복원배점 합 99점이 1점 어긋나지만 Q-Net 공식 배점표가 없어 임의로 보정하지 않았습니다. 시험일은 공개 회차 목차가 직접 표기한 2017-11-11이며 Q-Net 종목별 공식 문제지는 미확보입니다. Q1 용접조건, Q4 평면치수, Q6·Q14·Q16·Q23·Q25 요구수, Q26 조건·요구 충돌을 분리했습니다. 기술 근거 확인일은 2026년 8월 24일입니다.

건축기사 전체 자료 · Q-Net 건축기사 출제기준

건축기사 실기 기출문제 · 건축구조

건축구조calculation출제기준: 용접접합복원배점 5점

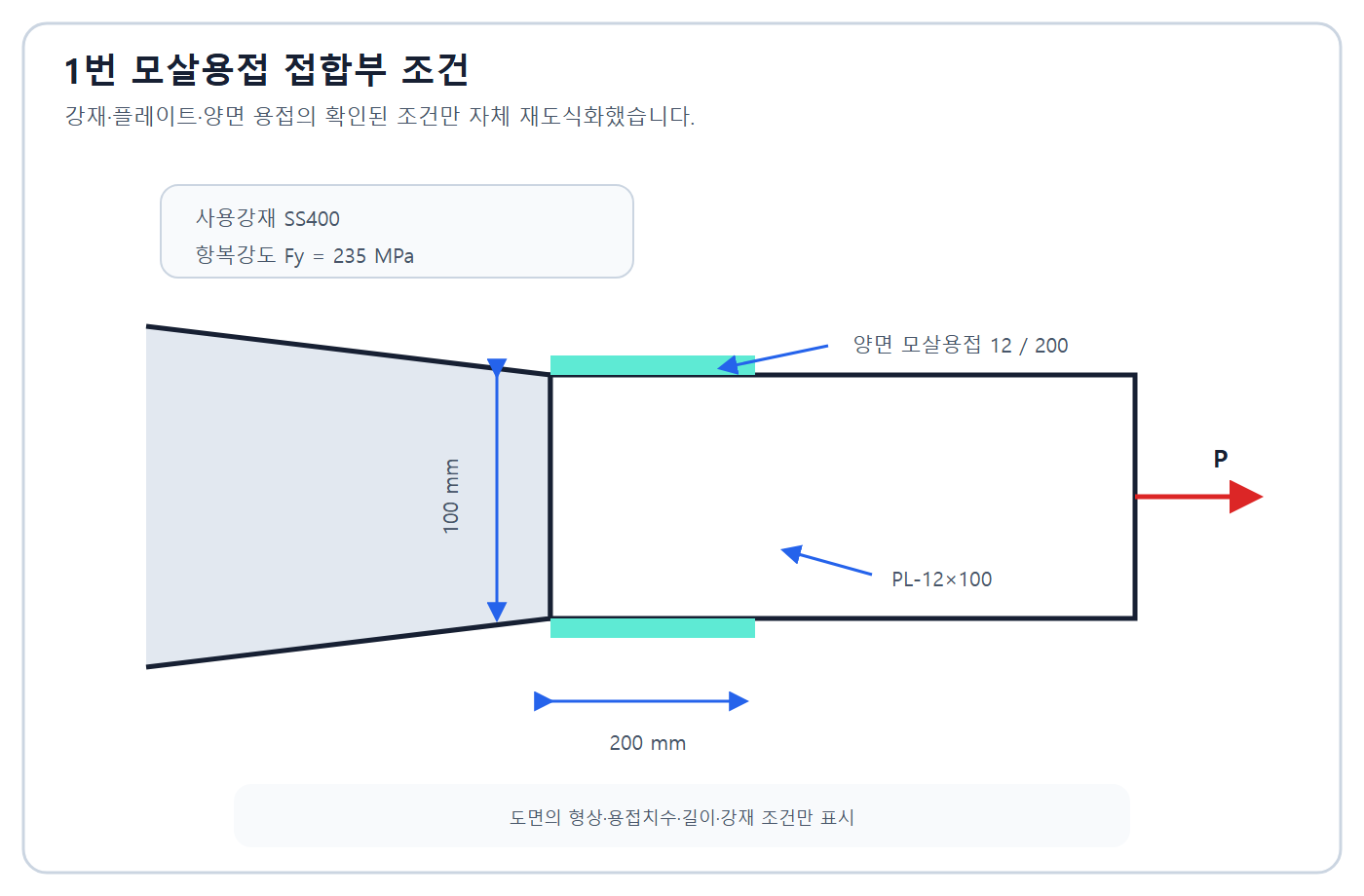

1. 복원도와 같은 PL-12×100 인장재의 양면 필릿용접부 설계강도를 한솔 복원 수험식으로 구하고 조건 한계를 밝히시오. 강재는 SS400, Fy=235MPa, 필릿치수 12mm, 길이 200mm이다.

건축기사 실기 기출문제 2017년 4회 - 양면 필릿용접 접합도 — 1번 문제 도식

정답과 해설 보기

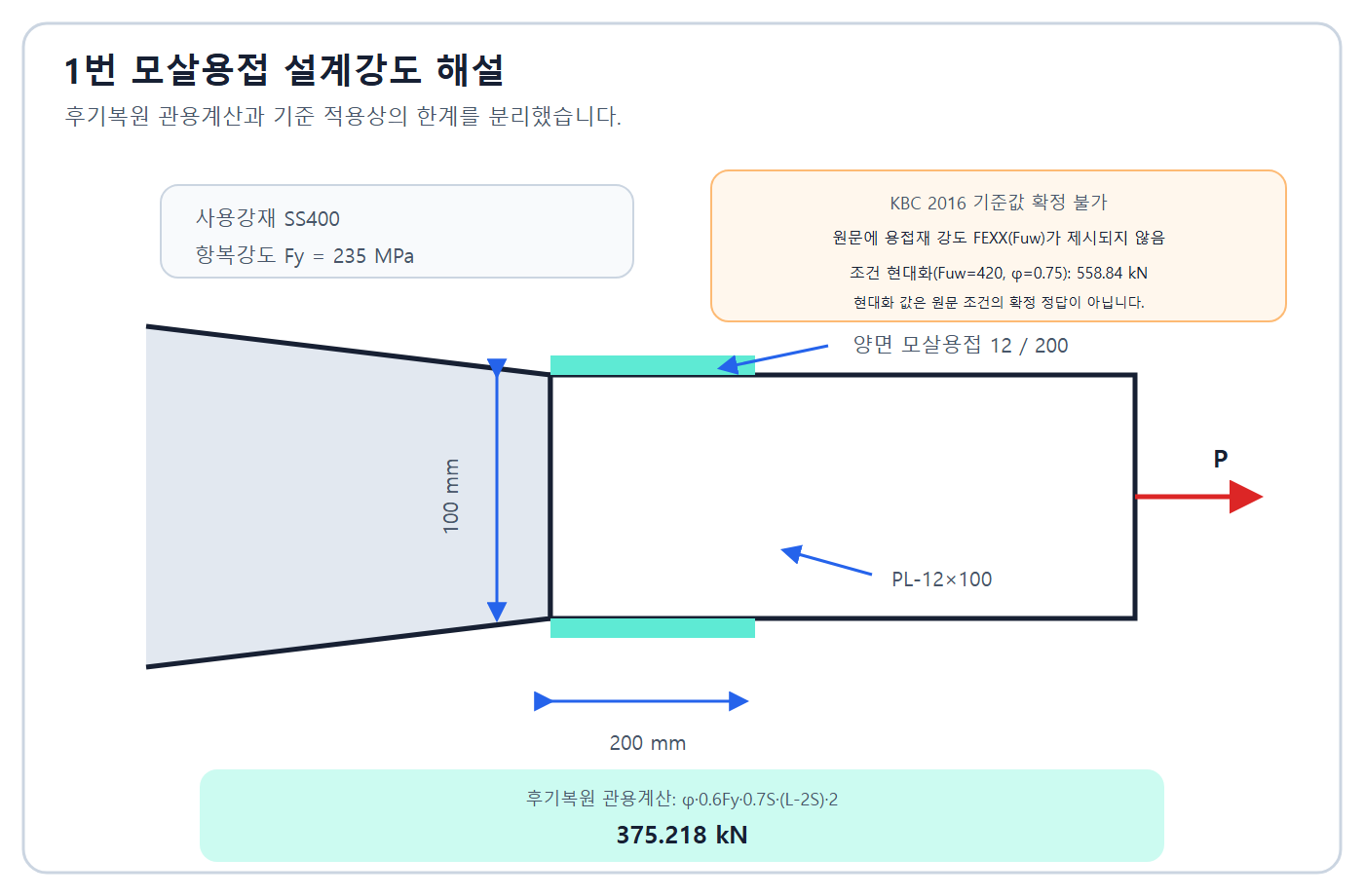

정답: 한솔 관용 계산은 0.9×0.6×235×(0.7×12)×(200-2×12)×2=375,218N=375.218kN이다. 다만 시험 당시 KBC 2016도 필릿용접재 강도 Fnw와 φ=0.75를 요구하므로, 용접재 등급이 없는 복원조건만으로 기준상 설계강도는 확정할 수 없다. 모두CBT의 Fuw=420MPa·φ=0.75 조건은 별도 현대화본으로 558.84kN이다.

인정 가능한 표현: 복원관용답375.218kN · 용접재강도미제시로기준상불확정 · 현대화조건558.84kN

채점 핵심어: 0.7S · L-2S · 양면 · 375.218 kN · Fnw 미제시

풀이 순서

유효목두께 8.4mm를 구한다.
유효길이 176mm와 양면을 반영해 한솔식을 재현한다.
KBC 2016의 용접재 강도 조건과 대조한다.
모두CBT 현대화 조건은 별도로 계산한다.

375.218kN은 후기복원 관용식의 결과일 뿐 기준 설계값으로 일반화할 수 없다.

복원 근거: 한솔아카데미 2017년 4회 공개 기출유형 · 한솔아카데미 2017년 4회 공개 복원 PDF · 모두CBT 2017년 4회 회차형 · TTUKBAEGI 2017년 4회 공개 복원 · rich3651 2017년 4회 공개 해설

해설 근거: 현행 KDS 14 31 25는 용접재 공칭강도, 저항계수, 모재 한계상태와 최소·최대 용접치수를 모두 검토한다.

건축기사 실기 기출문제 · 건축시공

건축시공short출제기준: 계약관리복원배점 2점

2. 민간이 시설을 건설해 준공 즉시 공공에 귀속시키고, 공공의 시설 임대료로 투자비를 회수하는 방식을 쓰시오.

정답과 해설 보기

정답: BTL(Build-Transfer-Lease) 방식이다.

인정 가능한 표현: BTL · Build-Transfer-Lease

채점 핵심어: BTL · Build · Transfer · Lease

풀이 순서

건설-귀속-임대의 영문 머리글자를 대응한다.

민간투자법상 준공 즉시 국가·지자체 귀속, 관리운영권 인정, 정부 임차 구조다.

해설 근거: 현행 민간투자법 제4조의 BTL 정의와 개별 실시협약을 확인한다.

복원 차이: 공개자료가 명칭에서 일치한다.

건축시공essay출제기준: 철근콘크리트시공계획수립복원배점 6점

3. 알칼리-골재 반응, 인트랩트 에어, 배처 플랜트를 각각 설명하시오.

알칼리-골재 반응
인트랩트 에어
배처 플랜트

정답과 해설 보기

정답: 알칼리-골재 반응: 시멘트 알칼리와 반응성 골재 성분이 수분 존재 아래 팽창성 반응물을 만들어 균열을 유발하는 현상. 인트랩트 에어: 비빔·타설 중 우연히 갇힌 크고 불규칙한 기포. 배처 플랜트: 콘크리트 재료를 정량 계량해 비빔설비에 공급하거나 혼합하는 생산설비.

인정 가능한 표현: 알칼리반응성골재팽창·자연혼입불규칙기포·자동계량생산설비

채점 핵심어: 알칼리 · 반응성 골재 · 팽창 · Entrapped Air · 불규칙 기포 · Batcher Plant · 계량

풀이 순서

반응원인과 결과를 연결한다.
의도하지 않은 공기임을 쓴다.
재료의 정량계량·생산설비임을 쓴다.

인트랩트 에어의 통상 1~2% 표기는 배합·다짐에 따라 달라 정의 필수값으로 두지 않는다.

해설 근거: 현행 KDS·KCS는 알칼리-실리카 반응 저감, 목표 공기량, 계량 허용오차와 배치기록을 관리한다.

복원 차이: 한솔·후기는 세 용어와 6점에서 일치한다. 한솔의 수분을 지속 흡수한다는 표현은 반응성 겔의 흡수·팽창으로 구체화했다.

건축시공calculation출제기준: 현장자원관리복원배점 5점

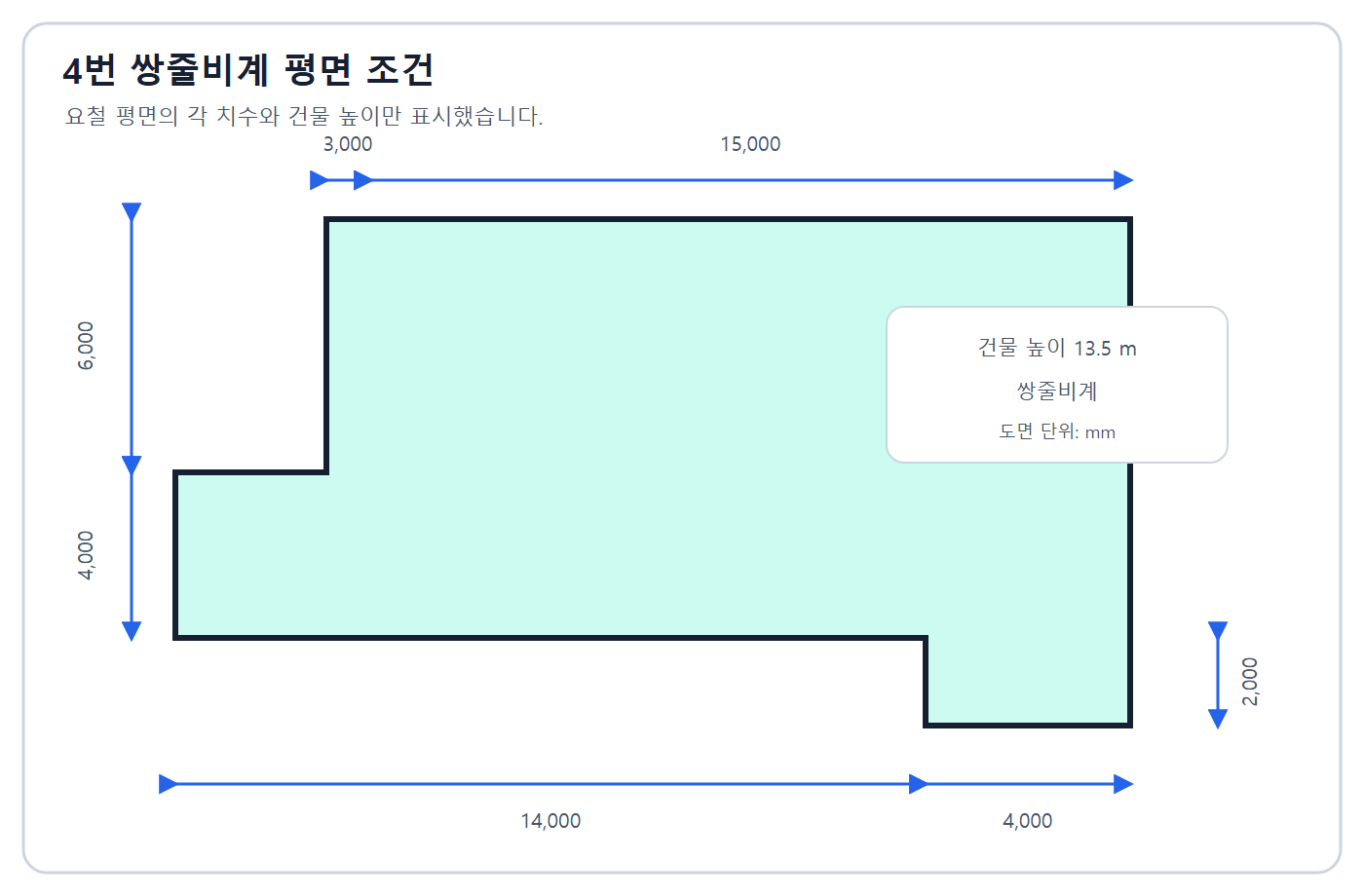

4. 복원 평면의 건물 높이가 13.5m일 때 쌍줄비계 면적을 구하시오. 평면 외곽 치수는 가로 18m, 세로 12m이며 모서리 8곳의 이격 가산은 각 0.9m이다.

건축기사 실기 기출문제 2017년 4회 - 요철형 건물 쌍줄비계 평면 — 4번 문제 도식

외주길이
비계면적

정답과 해설 보기

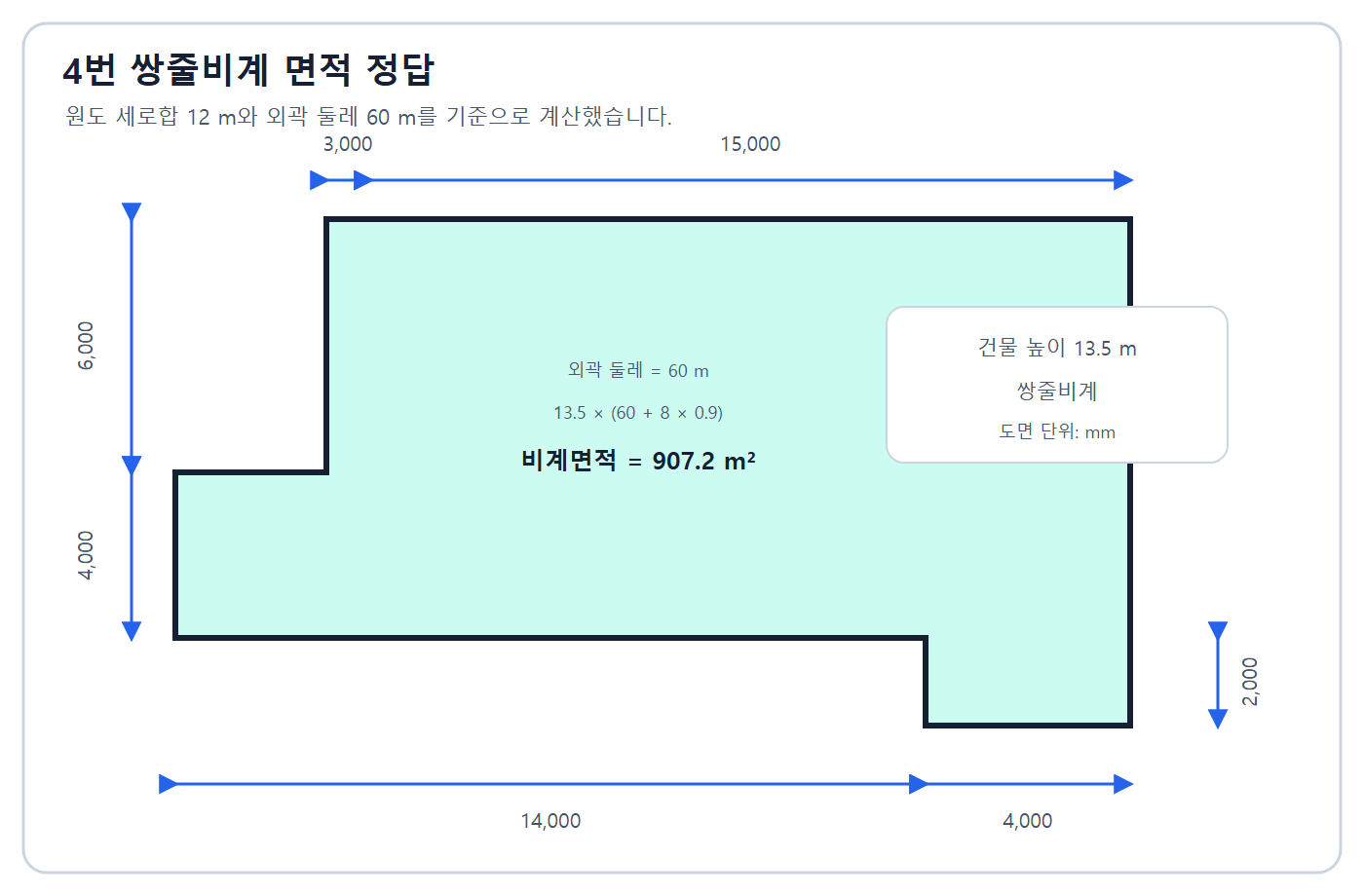

정답: 외주길이=(18+12)×2=60m. 쌍줄비계 면적=13.5×(60+8×0.9)=907.2m²이다.

인정 가능한 표현: 907.2m2

채점 핵심어: 외주 60m · 8×0.9 · 13.5m · 907.2m²

풀이 순서

요철 평면 외곽의 전체 가로·세로 치수를 확인한다.
외주 60m에 모서리 이격 가산 7.2m를 더한다.
높이 13.5m를 곱한다.

복원 원도에서 세로는 6+4+2=12m이다.

해설 근거: 현행 적산은 설계도·가설계획의 실제 비계 길이, 높이, 코너·출입구·낙하방지시설과 적용 품셈을 따른다.

복원 차이: 한솔·TTUK 원도는 12m·907.2m²다. 모두CBT는 세로를 13m로 읽어 934.2m²로 재작성했으므로 채택하지 않는다.

건축기사 실기 기출문제 · 건축구조

건축구조calculation출제기준: 강구조 부재설계복원배점 3점

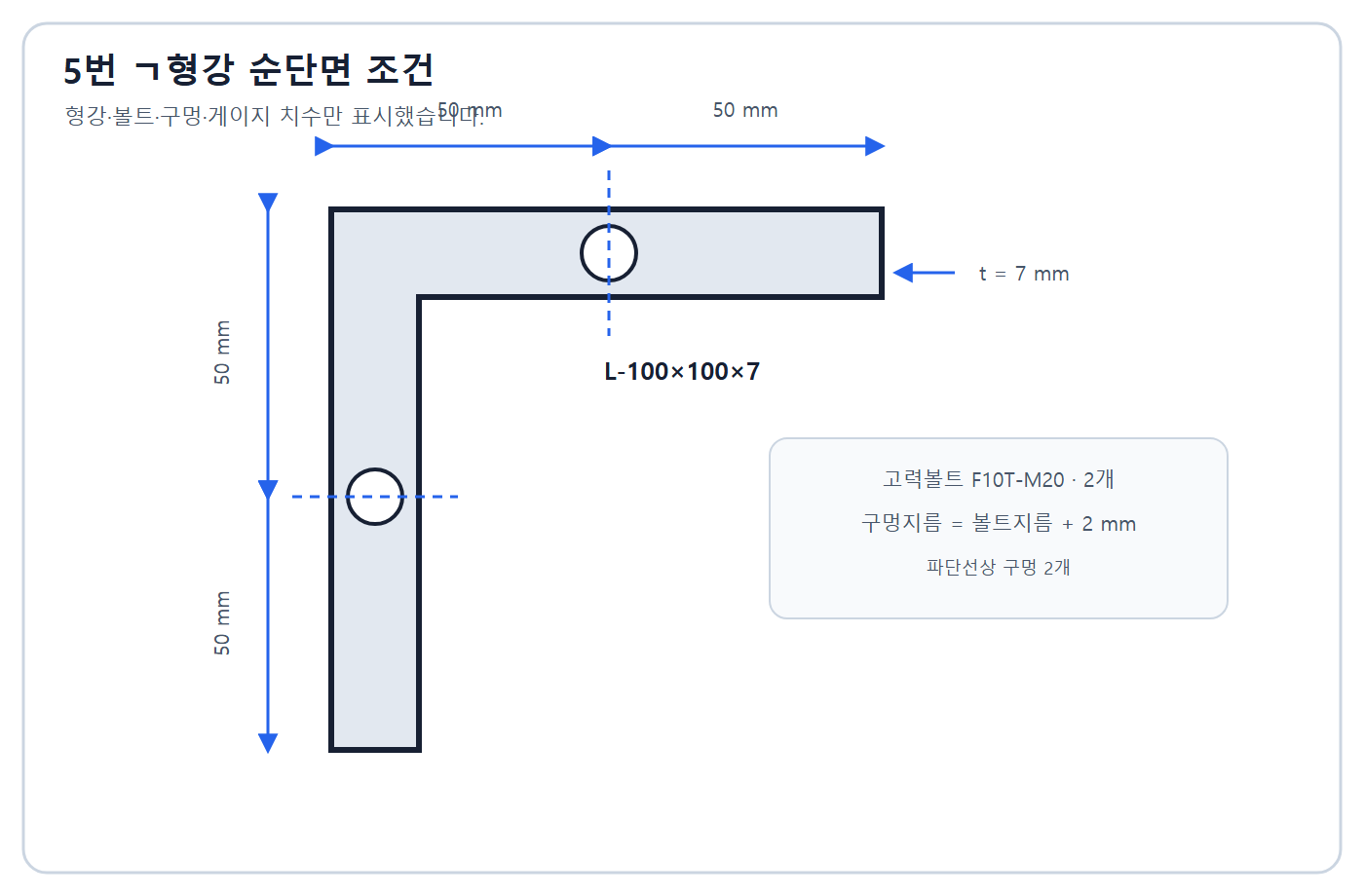

5. L-100×100×7 인장재에서 F10T-M20 볼트구멍 두 개가 위험단면을 지날 때 순단면적을 구하시오. 구멍 여유는 2mm이다.

건축기사 실기 기출문제 2017년 4회 - L형강 볼트구멍 위험단면 — 5번 문제 도식

정답과 해설 보기

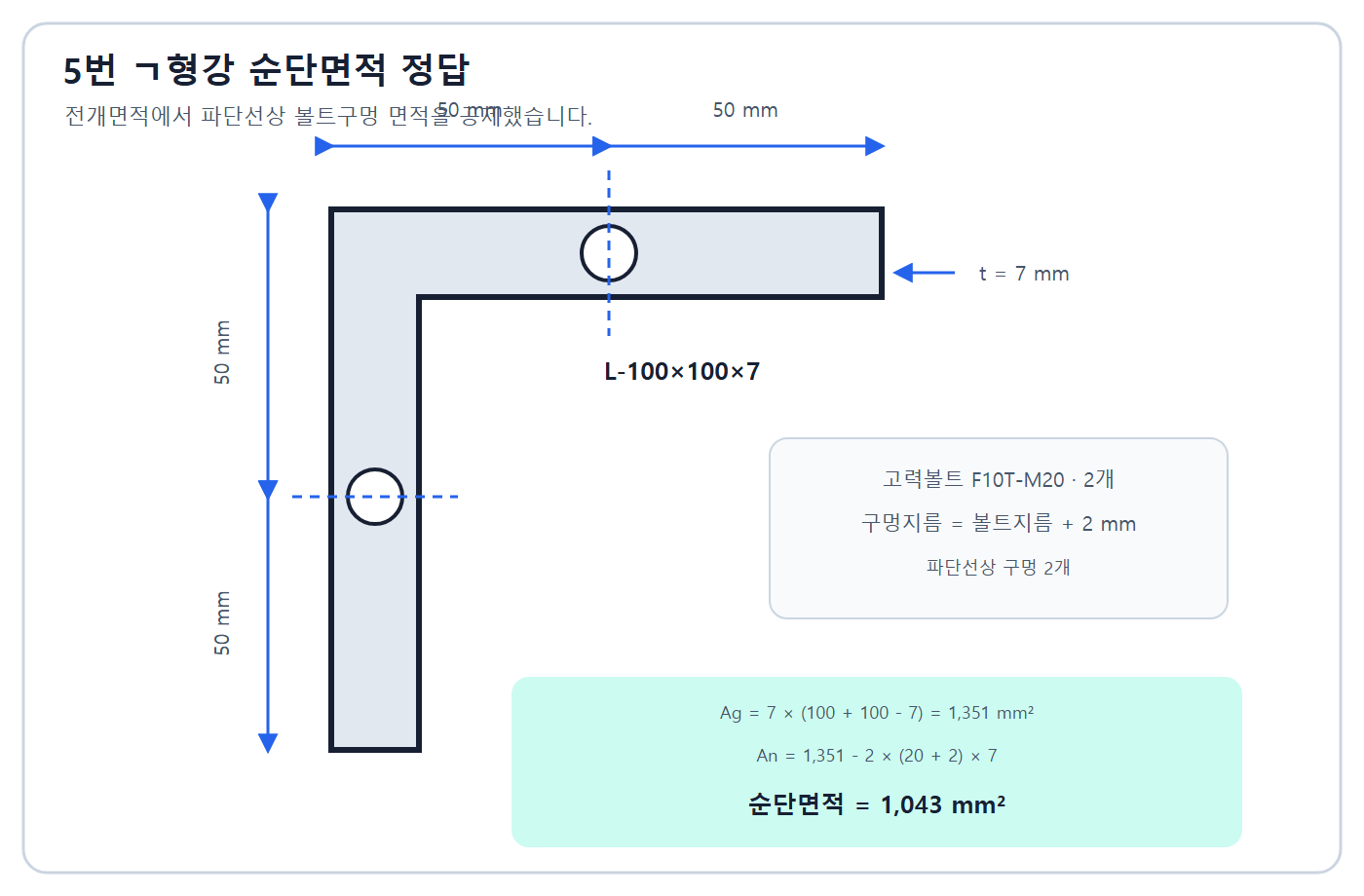

정답: 총단면적 As=7×(200-7)=1,351mm². 공제면적=2×(20+2)×7=308mm². 순단면적 An=1,351-308=1,043mm²이다.

인정 가능한 표현: 1043mm2

채점 핵심어: As=1351 · 구멍지름 22 · 2개 · 1,043 mm²

풀이 순서

겹친 모서리 두께를 한 번 빼 총단면적을 구한다.
두 볼트구멍의 면적을 공제한다.

복원 도형은 앵글 양 다리의 구멍이 같은 위험단면에 포함되는 펼친 단면 계산이다.

해설 근거: 현행 강구조 인장재 설계는 구멍 공제, 전단지연, 블록전단과 접합배치를 함께 검토한다.

복원 차이: 한솔·TTUK·rich가 1,043mm²에서 일치한다.

건축기사 실기 기출문제 · 건축시공

건축시공short출제기준: 현장착공관리(6수준)복원배점 3점

6. 탑다운(역타설) 공법의 장점 세 가지를 쓰시오.

장점 1
장점 2
장점 3

정답과 해설 보기

정답: 1층 슬래브를 먼저 만들어 작업장으로 활용 / 지상·지하 동시시공으로 공기 단축 / 상부 슬래브가 덮개가 되어 날씨 영향을 적게 받음. 흙막이 안정과 소음·진동 저감도 인정 가능한 장점이다.

인정 가능한 표현: 작업공간활용·동시시공공기단축·전천후

채점 핵심어: 1층 슬래브 · 작업장 · 동시 시공 · 공기 단축 · 전천후

풀이 순서

작업공간, 공기, 기상영향 측면에서 하나씩 쓴다.

슬래브가 수평버팀 역할을 해 굴착 내부 가설버팀 간섭도 줄인다.

해설 근거: 현행 시공은 단계별 구조검토, 환기·채광·양중·굴착안전과 접합 상세를 함께 계획한다.

복원 차이: 한솔은 3개·3점, rich는 4개·4점으로 요구수와 배점이 다르다. 한솔 배열을 유지하고 네 번째는 추가답으로 둔다.

건축시공short출제기준: 자재 품질관리복원배점 3점

7. 굳지 않은 콘크리트의 반죽질기를 측정하는 시험 세 가지를 쓰시오.

시험법 1
시험법 2
시험법 3

정답과 해설 보기

정답: 슬럼프 시험 / 구 관입시험(켈리볼 등 관입시험) / 비비(Vee-Bee) 시험. 흐름시험·다짐계수시험·리몰딩시험도 적용대상에 따라 인정 가능한 방법이다.

인정 가능한 표현: 슬럼프·구관입·비비 · 슬럼프·흐름·비비

채점 핵심어: 슬럼프 · 관입 · Vee-Bee · 흐름

풀이 순서

변형량, 관입, 진동시간 등 서로 다른 측정원리의 시험을 쓴다.

반죽질기와 워커빌리티는 동일 개념이 아니며 시험 적용범위가 다르다.

해설 근거: 현행 KS 시험법은 콘크리트 종류와 유동성 범위에 맞는 시험을 선택한다.

복원 차이: 한솔은 슬럼프·구 관입·비비, 모두CBT는 슬럼프·흐름·비비, rich는 슬럼프·낙하·흐름을 제시한다. 공식 원문·채점기준 부재로 복수의 타당한 시험을 인정답으로 병기한다.

건축시공short출제기준: 현장착공관리(6수준)복원배점 4점

8. 설명에 해당하는 용어를 쓰시오. (1) 십자형 날개를 연약점토에 관입·회전해 전단강도를 구하는 원위치시험 (2) 블로운 아스팔트에 광물질·섬유 등을 혼합한 재료.

정답과 해설 보기

정답: (1) 베인시험(Vane Test) (2) 아스팔트 컴파운드(Asphalt Compound).

인정 가능한 표현: 베인시험·아스팔트컴파운드

채점 핵심어: Vane Test · 십자 날개 · Asphalt Compound · 블로운 아스팔트

풀이 순서

시험장치·측정대상으로 베인시험을 식별한다.
아스팔트와 충전·섬유재 혼합으로 컴파운드를 식별한다.

베인시험은 주로 연약 점성토의 비배수전단강도 평가에 쓴다.

해설 근거: 현행 지반조사·방수재 기준과 제품시방의 시험·성능 요구를 따른다.

복원 차이: 공개자료가 두 명칭에서 일치한다.

건축시공short출제기준: 현장자원관리복원배점 4점

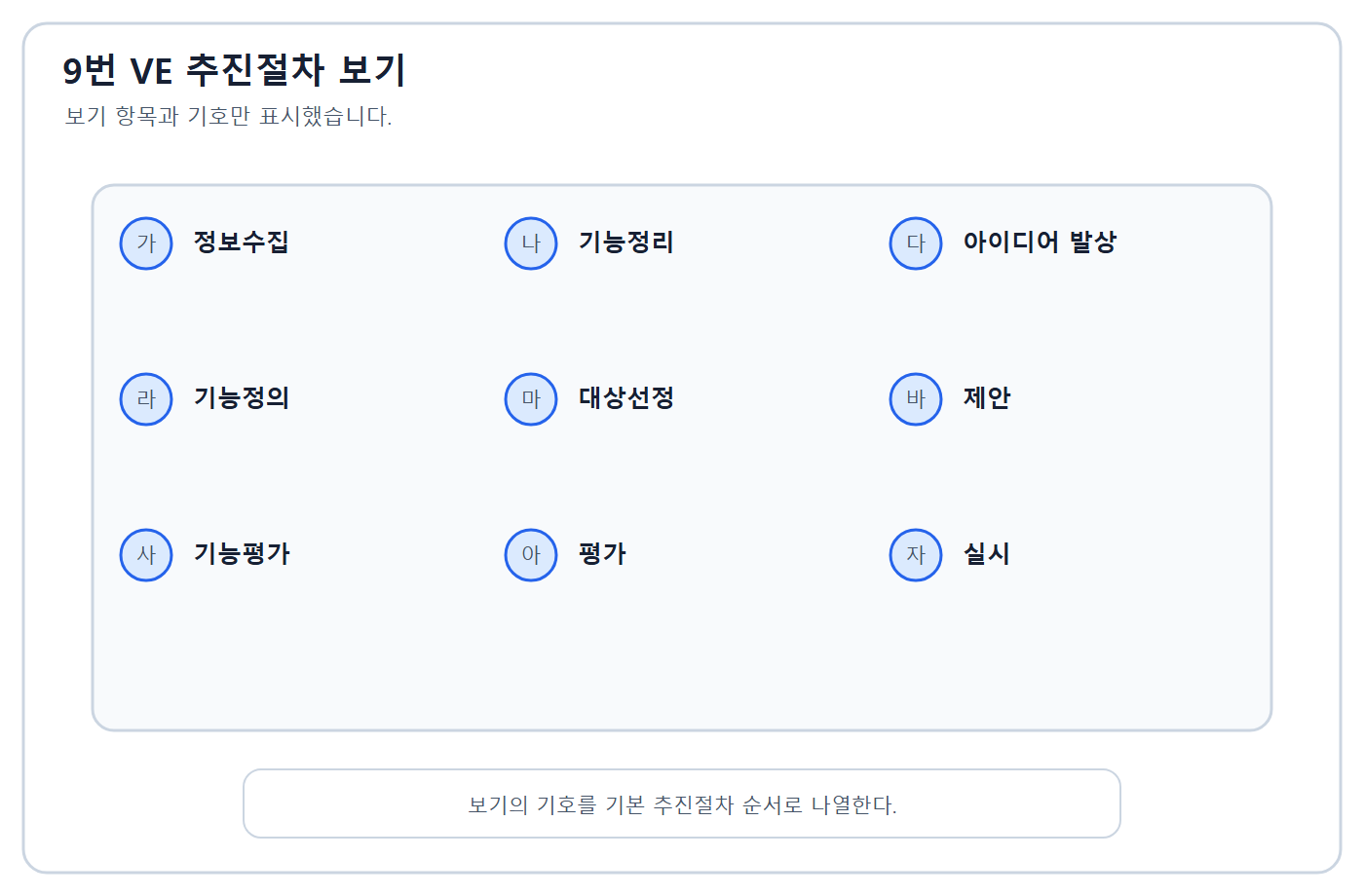

9. 보기의 VE 기본 추진절차를 순서대로 나열하시오: 정보수집, 기능정리, 아이디어 발상, 기능정의, 대상선정, 제안, 기능평가, 평가, 실시.

건축기사 실기 기출문제 2017년 4회 - VE 추진절차 보기 — 9번 문제 도식

정답과 해설 보기

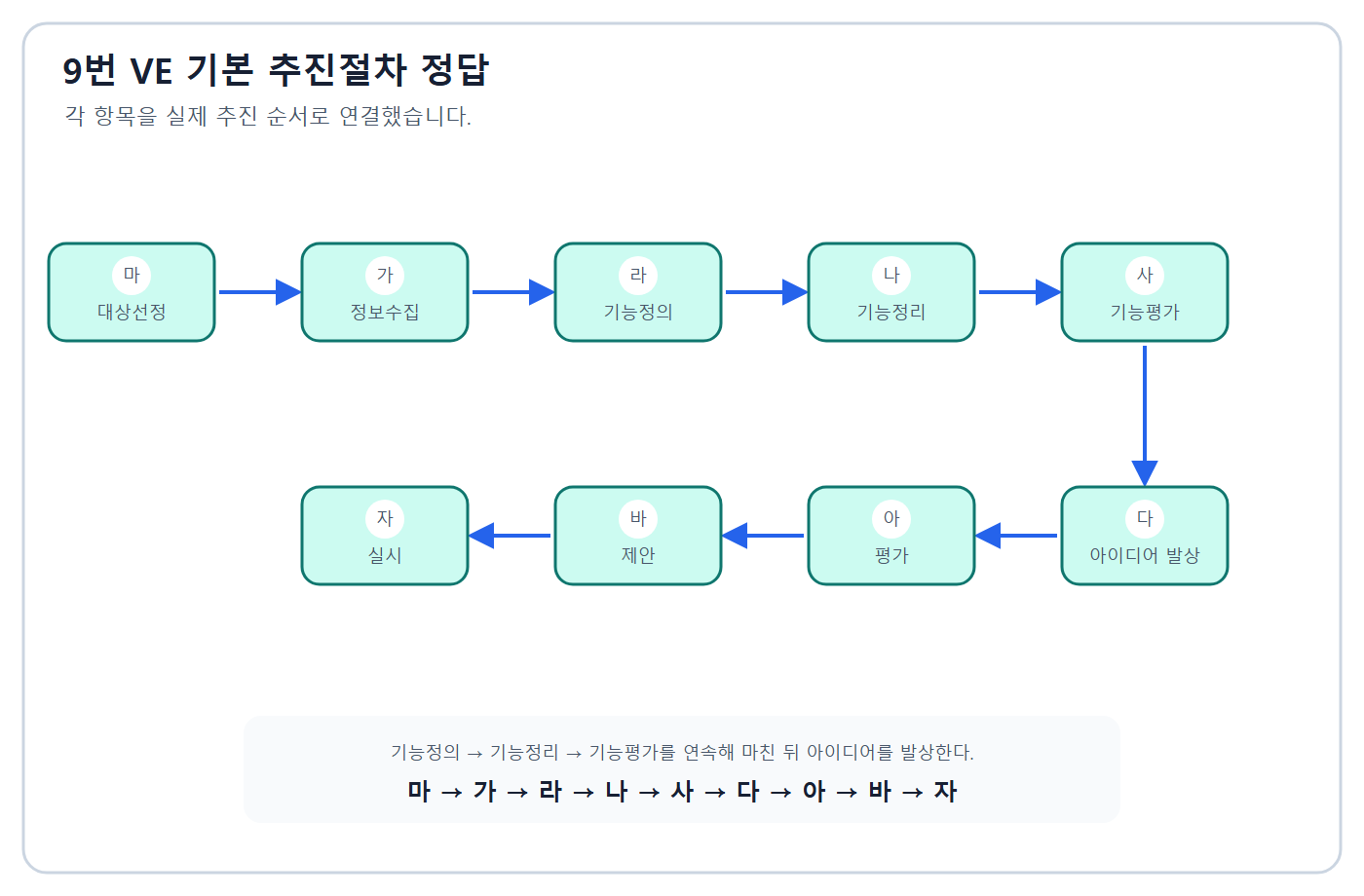

정답: 대상선정→정보수집→기능정의→기능정리→기능평가→아이디어 발상→평가→제안→실시.

인정 가능한 표현: 대상선정-정보수집-기능정의-기능정리-기능평가-아이디어발상-평가-제안-실시 · 5-1-4-2-7-3-8-6-9

채점 핵심어: 대상선정 · 정보수집 · 기능정의 · 기능정리 · 기능평가 · 아이디어 · 평가 · 제안 · 실시

풀이 순서

준비, 기능분석, 대안창출·평가, 제안·실시 순으로 배열한다.

복원 보기의 관용 VE Job Plan 순서다.

해설 근거: 현행 VE는 발주기관 지침과 사업단계에 따라 준비·정보·기능·창의·평가·개발·제안·실행 절차를 구체화한다.

복원 차이: 한솔·모두CBT·후기가 순서에서 일치한다.

건축시공short출제기준: 용접접합복원배점 3점

10. 강구조 용접부 비파괴검사 방법 세 가지를 쓰시오.

검사법 1
검사법 2
검사법 3

정답과 해설 보기

정답: 방사선투과시험(RT) / 초음파탐상시험(UT) / 자분탐상시험(MT). 침투탐상시험(PT)도 표면개구 결함 검사로 인정 가능하다.

인정 가능한 표현: RT·UT·MT · RT·UT·PT

채점 핵심어: 방사선 · 초음파 · 자분 · 침투

풀이 순서

내부결함용 RT·UT와 표면결함용 MT 또는 PT를 구분해 쓴다.

검사법마다 검출 가능한 결함 방향·깊이와 적용 재료가 다르다.

해설 근거: 현행 KCS는 용접종류·검사등급에 따른 육안·비파괴검사 범위와 합격기준을 따른다.

복원 차이: 공개자료가 RT·UT·MT 세 가지에서 일치한다.

건축기사 실기 기출문제 · 공정관리

공정관리short출제기준: 공정표작성복원배점 3점

11. 화살표형 네트워크에서 명목상 작업인 더미의 종류 세 가지를 쓰시오.

종류 1
종류 2
종류 3

정답과 해설 보기

정답: 넘버링 더미(Numbering Dummy) / 로지컬 더미(Logical Dummy) / 타임랙 더미(Time-Lag Dummy).

인정 가능한 표현: Numbering·Logical·Time-Lag Dummy

채점 핵심어: Numbering · Logical · Time-Lag · Dummy

풀이 순서

번호중복 방지, 선후관계, 시간차 목적을 구분한다.

구 수험서의 더미 분류이며 네트워크 표기법에 따라 용어가 다를 수 있다.

해설 근거: 현행 공정관리는 PDM을 널리 쓰며 시간차는 선후관계의 lag로 직접 표현할 수 있다.

복원 차이: rich는 세 번째를 relationship dummy로 적지만 한솔·TTUK·모두CBT는 Time-Lag Dummy로 일치한다.

건축기사 실기 기출문제 · 건축시공

건축시공essay출제기준: 현장착공관리(6수준)복원배점 3점

12. 샌드드레인 공법을 설명하시오.

정답과 해설 보기

정답: 연약 점토지반에 모래기둥을 다수 설치하고 성토 등 재하를 가해, 모래기둥을 배수로 삼아 간극수를 배출시키며 압밀을 촉진하는 지반개량공법이다.

인정 가능한 표현: 연약점토·모래기둥·재하·배수·압밀촉진

채점 핵심어: 연약점토 · 모래기둥 · 재하 · 간극수 · 압밀

풀이 순서

배수재 설치, 재하, 압밀촉진 순으로 설명한다.

복원자료의 직경 40~60cm는 전통적 공법 설명값이며 현장 설계값은 지반조건에 따른다.

해설 근거: 현행 연약지반 개량은 압밀해석, 배수재 간격·직경, 프리로딩과 계측을 설계한다.

복원 차이: 공개자료가 원리에서 일치한다.

건축기사 실기 기출문제 · 공정관리

공정관리calculation출제기준: 공정표작성복원배점 4점

13. PERT에서 낙관시간 4일, 최빈시간 5일, 비관시간 6일일 때 기대시간을 구하시오.

정답과 해설 보기

정답: Te=(4+4×5+6)/6=5일이다.

인정 가능한 표현: 5일

채점 핵심어: PERT · (to+4tm+tp)/6 · 5일

풀이 순서

3점 추정 가중평균식에 대입한다.

복원문은 정상시간이라 적지만 PERT 식의 tm은 최빈시간으로 표현하는 것이 정확하다.

해설 근거: 현행 공정분석에서도 불확실 작업시간의 3점 추정은 가정과 분포 적합성을 확인한다.

복원 차이: 공개자료의 조건과 결과가 일치한다.

건축기사 실기 기출문제 · 건축시공

건축시공short출제기준: 창호시공계획수립복원배점 4점

14. 철제창호와 비교한 알루미늄창호의 장점 두 가지를 쓰시오.

장점 1
장점 2

정답과 해설 보기

정답: 비중이 작아 가볍고 압출 등 가공성이 좋다 / 자연 산화피막으로 내식성이 좋아 유지관리성이 우수하다.

인정 가능한 표현: 경량가공성·내식성

채점 핵심어: 가볍다 · 가공성 · 산화피막 · 내식성

풀이 순서

경량·가공성과 내식성에서 하나씩 쓴다.

알루미늄도 염해·이종금속 접촉부식이 가능하므로 '녹슬지 않는다'는 절대 표현을 피한다.

해설 근거: 현행 창호공사는 합금·표면처리, 단열성, 접합부 부식과 성능시험을 확인한다.

복원 차이: 한솔은 2개·4점, 모두CBT 신형은 3개로 확장했다. 원복원 요구수 2를 유지한다.

건축시공essay출제기준: 철근콘크리트시공계획수립복원배점 4점

15. 콜드조인트와 조절줄눈을 각각 설명하시오.

콜드조인트
조절줄눈

정답과 해설 보기

정답: 콜드조인트: 먼저 타설한 콘크리트가 응결하기 시작한 뒤 이어쳐 일체화가 저해된 불량 이음. 조절줄눈: 건조수축 등에 의한 균열을 미리 정한 위치로 유도하도록 단면을 약화하거나 설치한 줄눈.

인정 가능한 표현: 콜드=응결후이어치기불량이음·조절=수축균열유도

채점 핵심어: 응결 · 이어치기 · 일체화 저해 · 수축 · 균열 유도

풀이 순서

콜드조인트의 발생 원인과 결함을 쓴다.
조절줄눈의 의도적 균열유도 목적을 쓴다.

조절줄눈은 균열을 완전히 방지한다기보다 위치를 제어한다.

해설 근거: 현행 KCS는 계획 시공이음과 부득이한 콜드조인트 처리, 바닥 줄눈 위치·간격·절단시기를 공사시방서로 정한다.

복원 차이: 한솔의 '균열 방지' 표현을 균열 위치 유도로 기술 보완했다.

건축시공short출제기준: 현장자원관리복원배점 2점

16. 강관틀비계 세로틀의 구조체 벽이음 간격 빈칸을 채우시오: 수직방향 ( )m, 수평방향 ( )m 이내.

수직방향
수평방향

정답과 해설 보기

정답: 시험 복원 수험답은 수직 6m, 수평 8m이다.

인정 가능한 표현: 6m·8m

채점 핵심어: 수직 6m · 수평 8m

풀이 순서

비계 종류를 강관비계가 아닌 강관틀비계로 구분한다.

복원문은 '내외'라고도 전하지만 안전기준의 최대간격 취지는 '이내'다.

해설 근거: 현행 산업안전보건기준에 관한 규칙과 KCS 비계 기준의 최신 표, 설계하중 및 제조사 설치기준을 함께 확인한다.

복원 차이: 한솔·TTUK·모두CBT는 6m·8m 두 빈칸이다. rich는 높이 45m를 세 번째 빈칸으로 추가해 요구수를 확장했다.

건축시공short출제기준: 자재 품질관리복원배점 4점

17. 시멘트 분말도 시험방법 두 가지를 쓰시오.

시험법 1
시험법 2

정답과 해설 보기

정답: 표준체에 의한 체가름법 / 블레인 공기투과장치에 의한 비표면적 시험.

인정 가능한 표현: 표준체법·블레인공기투과법

채점 핵심어: 표준체 · 체가름 · Blaine · 공기투과

풀이 순서

잔사율 방식과 비표면적 방식을 하나씩 쓴다.

시험법마다 표시값과 적용 규격이 다르다.

해설 근거: 현행 KS L 시멘트 분말도 시험의 최신 판본, 장치 교정과 시료조건을 따른다.

복원 차이: 공개자료가 두 방법에서 일치한다.

건축시공short출제기준: 철근콘크리트시공계획수립복원배점 4점

18. 설명에 맞는 거푸집 관련 용어를 쓰시오. (1) 피복두께 유지재 (2) 벽 거푸집 간격 유지재 (3) 기둥 거푸집 고정띠 (4) 합판 표면 이형용 도포재.

정답과 해설 보기

정답: (1) 스페이서 (2) 세퍼레이터 (3) 칼럼밴드 (4) 박리제(이형제).

인정 가능한 표현: 스페이서·세퍼레이터·칼럼밴드·박리제

채점 핵심어: Spacer · Separator · Column Band · Form Oil

풀이 순서

기능과 부재를 각각 대응한다.

세퍼레이터는 간격재이고 폼타이는 양측판을 긴결하는 별도 부재이므로 혼동하지 않는다.

해설 근거: 현행 KCS는 피복확보재의 품질·간격, 거푸집 긴결재, 박리제의 철근·콘크리트 오염 방지를 규정한다.

복원 차이: 공개자료가 네 명칭에서 일치한다.

건축기사 실기 기출문제 · 건축구조

건축구조calculation출제기준: 구조시스템계획복원배점 4점

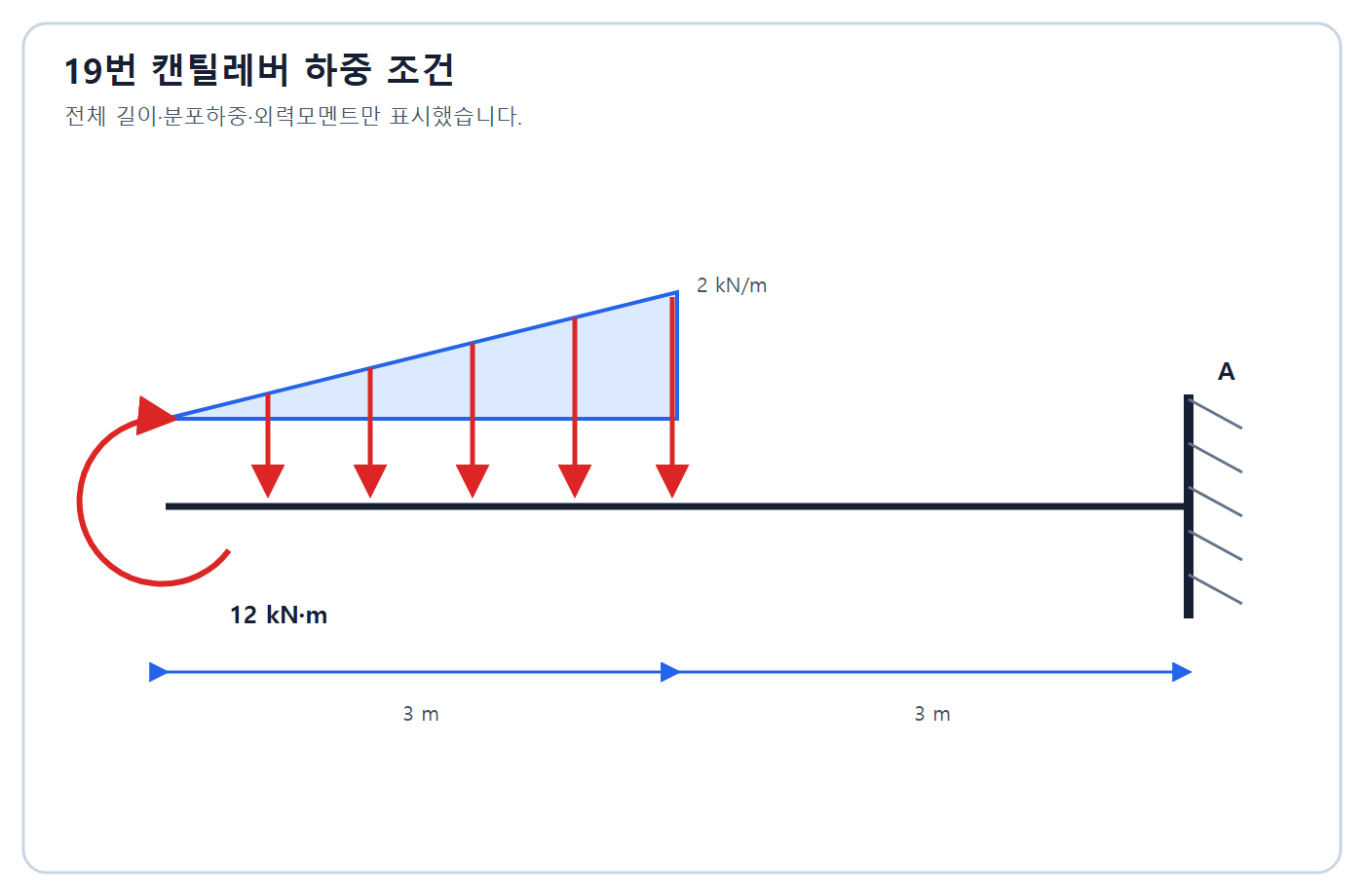

19. 복원도와 같은 6m 캔틸레버 보에서 자유단 반시계방향 모멘트 12kN·m와 자유단부터 3m 구간의 삼각분포하중(0→2kN/m)이 작용할 때 고정단 A의 반력을 구하시오.

건축기사 실기 기출문제 2017년 4회 - 캔틸레버 보 하중도 — 19번 문제 도식

수평반력
수직반력
고정단모멘트

정답과 해설 보기

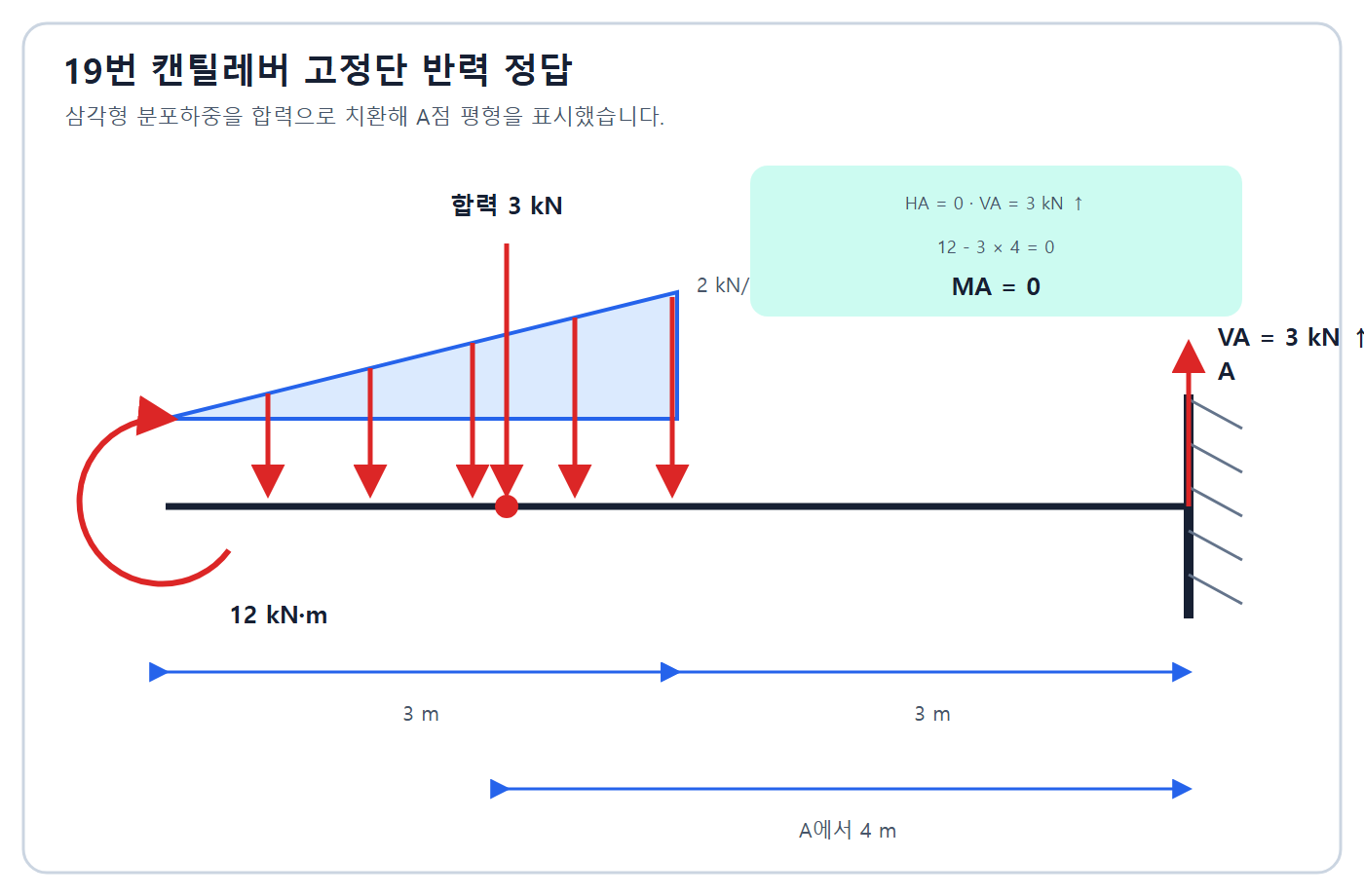

정답: 수평반력 HA=0. 삼각하중 합력은 1/2×3×2=3kN이고 A에서 4m 떨어져 작용하므로 수직반력 VA=3kN 상향. 하중모멘트 3×4=12kN·m가 자유단 모멘트와 상쇄되어 MA=0이다.

인정 가능한 표현: HA=0·VA=3kN상향·MA=0

채점 핵심어: 삼각하중 3kN · 작용점 · VA 3kN · MA 0

풀이 순서

삼각분포하중을 3kN 집중하중으로 치환한다.
합력 작용점을 A에서 4m로 잡는다.
힘과 모멘트 평형을 적용한다.

분포하중 방향과 자유단 모멘트 방향이 복원도와 같을 때의 부호다.

해설 근거: 현행 구조역학의 정정구조 평형식과 동일하다.

복원 차이: 한솔·모두CBT·후기자료의 도형과 결과가 일치한다.

건축기사 실기 기출문제 · 공정관리

공정관리network출제기준: 공정표작성복원배점 10점

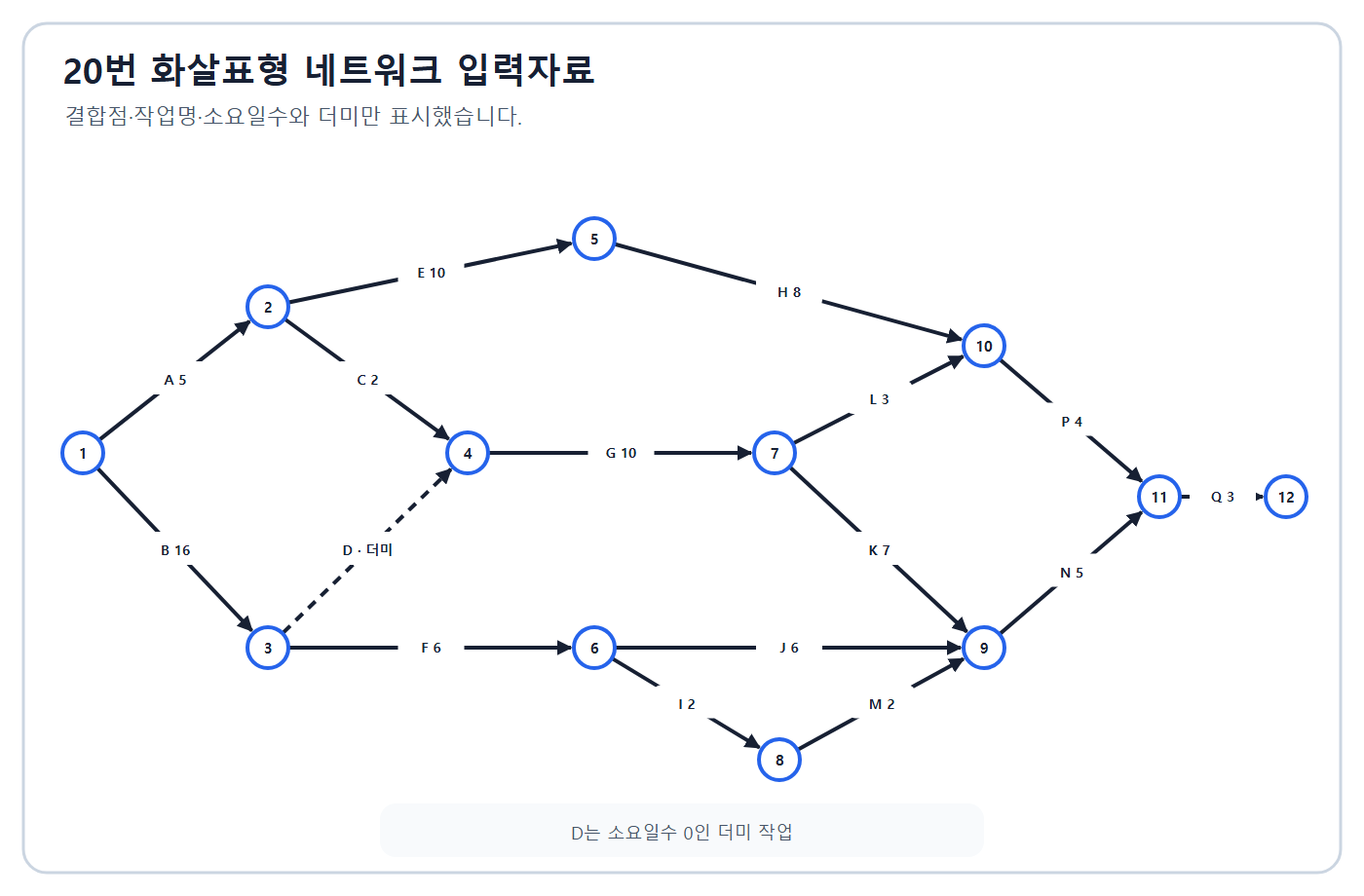

20. 복원 화살표형 네트워크의 일정과 EST·EFT·LST·LFT·TF·FF·DF를 계산하고 주공정선을 표시하시오.

건축기사 실기 기출문제 2017년 4회 - 화살표형 네트워크 입력도 — 20번 문제 도식

일정계산
여유시간
주공정선
총공기

정답과 해설 보기

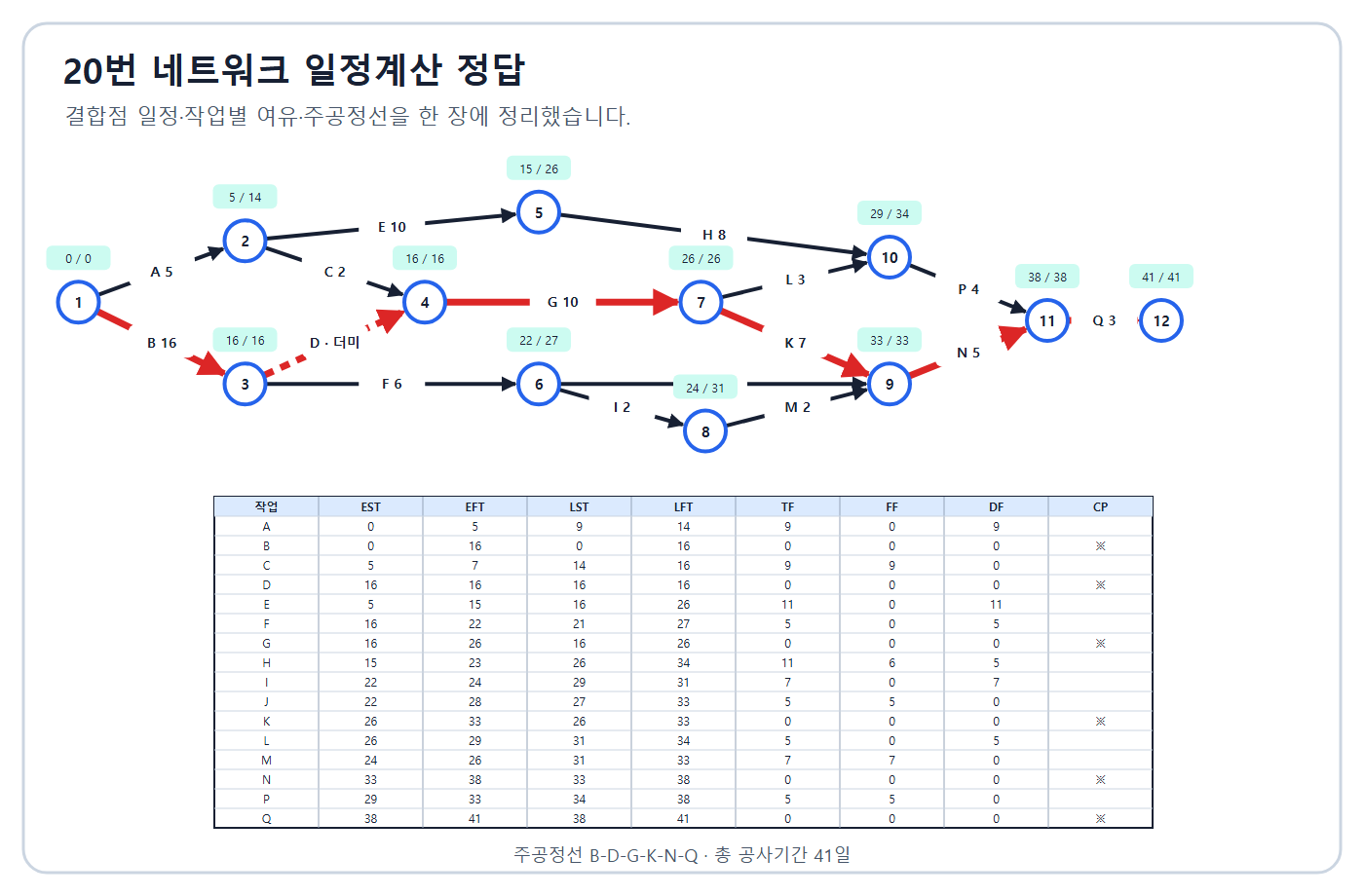

정답: 총공기 41일, 주공정선은 B-D(더미)-G-K-N-Q이다. 작업별 [EST,EFT,LST,LFT,TF,FF,DF]는 A[0,5,9,14,9,0,9], B[0,16,0,16,0,0,0], C[5,7,14,16,9,9,0], D[16,16,16,16,0,0,0], E[5,15,16,26,11,0,11], F[16,22,21,27,5,0,5], G[16,26,16,26,0,0,0], H[15,23,26,34,11,6,5], I[22,24,29,31,7,0,7], J[22,28,27,33,5,5,0], K[26,33,26,33,0,0,0], L[26,29,31,34,5,0,5], M[24,26,31,33,7,7,0], N[33,38,33,38,0,0,0], P[29,33,34,38,5,5,0], Q[38,41,38,41,0,0,0]이다.

인정 가능한 표현: 41일·B-D-G-K-N-Q · 표전체일정값

채점 핵심어: 41일 · B-D-G-K-N-Q · TF · FF · DF

풀이 순서

전진계산으로 EST·EFT와 41일을 구한다.
후진계산으로 LST·LFT를 구한다.
TF=LST-EST, FF=후속최조-현재EFT, DF=TF-FF를 계산한다.
TF=0 작업을 연결해 주공정선을 정한다.

D는 소요시간 0의 로지컬 더미지만 주공정 관계에 놓여 표에서 CP로 표시된다.

해설 근거: 현행 CPM 계산원리는 동일하나 실제 공정은 달력·자원·제약조건과 진도 업데이트를 반영한다.

복원 차이: 한솔 복원표를 네트워크 전진·후진계산으로 대조했으며 CP와 총공기가 일치한다.

건축기사 실기 기출문제 · 건축구조

건축구조essay출제기준: 구조시스템계획복원배점 3점

21. CFT(콘크리트충전강관) 구조를 설명하시오.

정답과 해설 보기

정답: 강관 내부에 콘크리트를 충전한 합성구조로, 강관이 콘크리트를 구속해 압축내력·연성을 높이고 충전콘크리트가 강관의 국부좌굴을 억제한다.

인정 가능한 표현: 강관내콘크리트충전·구속효과·국부좌굴억제

채점 핵심어: 강관 · 충전콘크리트 · 구속 · 내력 · 국부좌굴

풀이 순서

구성과 상호보완 거동을 설명한다.

한솔 원복원은 정의 하나만 요구한다.

해설 근거: 현행 합성구조 KDS는 재료강도, 강관폭두께비, 합성단면 내력, 접합과 충전품질을 검토한다.

복원 차이: rich는 정의와 장단점 각 2개·5점으로 확장했지만 한솔·TTUK·모두CBT는 정의 3점이다.

건축기사 실기 기출문제 · 건축시공

건축시공short출제기준: 철근콘크리트시공계획수립복원배점 3점

22. 철근 가스압접을 적용할 수 없는 경우 세 가지를 쓰시오.

경우 1
경우 2
경우 3

정답과 해설 보기

정답: 서로 항복강도·강종이 다른 철근 / 철근 지름 차이가 6mm를 초과하는 경우 / 기온 0℃ 미만에서 적절한 방풍·방한·보온 대책 없이 작업하는 경우.

인정 가능한 표현: 항복강도강종다름·지름차6mm초과·0도미만무대책

채점 핵심어: 항복강도 · 강종 · 직경 차이 6mm · 0℃ 미만 · 보온 대책

풀이 순서

재료 불일치, 치수 차이, 저온 시공조건을 쓴다.

한솔의 항복강도 차이와 rich의 재질 차이는 겹칠 수 있어 한 항목으로 정리했다. 저온은 절대금지라기보다 승인된 방풍·방한·보온 절차가 없을 때 적용 곤란으로 표현한다.

해설 근거: 공공 시방은 0℃ 미만에서 원칙적으로 작업을 중지하되 방풍·방우와 압접 후 보온 조치가 있으면 조건부 작업을 허용한다. 현행 KCS 14 20 11의 철근 이음 절차와 성능검증을 함께 따른다.

복원 차이: 한솔은 항복강도 차이·직경차 6mm 초과·0℃ 이하, rich는 직경차 6mm 이상, 모두CBT는 강종·항복강도·직경차로 재작성했다. 수험 관용답과 기술기준의 경계·저온 예외를 분리한다.

건축시공essay출제기준: 창호시공계획수립복원배점 4점

23. 복층유리와 강화유리를 각각 설명하시오.

복층유리
강화유리

정답과 해설 보기

정답: 복층유리: 두 장 이상 유리 사이에 건조공기·가스층을 두고 가장자리를 밀봉한 단열 유리. 강화유리: 판유리를 가열한 뒤 냉각공기를 분사해 급랭하여 표면압축응력을 형성하고 강도와 안전성을 높인 유리.

인정 가능한 표현: 복층=건조공기층밀봉·강화=가열급랭표면압축

채점 핵심어: 복층유리 · 건조공기층 · 밀봉 · 강화유리 · 가열 · 급랭 · 표면압축

풀이 순서

복층유리의 중공층·밀봉을 쓴다.
강화유리의 가열·분사급랭을 쓴다.

강화유리의 파손형상과 안전유리 적용은 제품종류·규격을 확인한다.

해설 근거: 현행 KCS·KS의 복층유리 봉착·이슬점과 강화유리 열처리·파손시험을 따른다.

복원 차이: 한솔·TTUK는 복층·강화 2개, 모두CBT는 배강도유리를 더해 3개로 확장했다. 원복원 요구수 2를 유지한다.

건축시공essay출제기준: 철근콘크리트시공계획수립복원배점 2점

24. 고강도 콘크리트의 폭렬현상을 설명하시오.

정답과 해설 보기

정답: 화재의 급격한 가열로 콘크리트 내부 수분의 증기압과 열응력이 증가하고, 치밀한 조직에서 압력이 빠져나가지 못해 표면부가 급격히 박리·비산하는 현상이다.

인정 가능한 표현: 화재급가열·수증기압열응력·표면박리비산

채점 핵심어: 고강도 콘크리트 · 화재 · 수증기압 · 열응력 · 박리 · 비산

풀이 순서

가열, 내부압력·열응력, 표면 파괴 순으로 설명한다.

단순히 소리를 내며 파열된다는 현상기술에 발생기구를 보완했다. rich의 탄소섬유 표현은 일반적 폭렬방지용 PP섬유와 혼동될 수 있어 채택하지 않는다.

해설 근거: 현행 KCS 14 20 33과 내화설계·시공에 따라 함수상태, 피복, 가열속도와 폴리프로필렌 섬유 등 검증된 폭렬저감 대책을 적용한다.

복원 차이: 한솔·TTUK는 2점, rich는 3점으로 배점이 충돌한다. 한솔 주배열을 유지한다.

건축시공short출제기준: 철근콘크리트시공계획수립복원배점 3점

25. 현장 콘크리트 타설 중 거푸집 측압을 크게 하는 요인 세 가지를 쓰시오.

요인 1
요인 2
요인 3

정답과 해설 보기

정답: 슬럼프가 클수록 / 벽체가 두껍거나 타설 높이가 클수록 / 타설속도가 빠를수록. 낮은 기온·높은 습도로 응결이 지연되는 경우도 측압을 키운다.

인정 가능한 표현: 슬럼프큼·벽두께큼·타설속도빠름 · 응결지연

채점 핵심어: 슬럼프 · 벽 두께 · 타설 속도 · 응결 지연

풀이 순서

유동성, 부재조건, 타설속도에서 하나씩 쓴다.

핵심은 콘크리트가 유체처럼 거동하는 시간과 액주 높이를 키우는 조건이다.

해설 근거: 현행 거푸집 설계는 타설속도, 온도, 슬럼프, 혼화제, 진동, 단위중량과 최대 타설높이를 반영해 측압을 산정한다.

복원 차이: 한솔·TTUK는 3개·3점, 모두CBT는 습도까지 4개로 확장했다. 한솔 요구수 3을 유지한다.

건축기사 실기 기출문제 · 건축구조

건축구조calculation출제기준: 구조시스템계획복원배점 4점

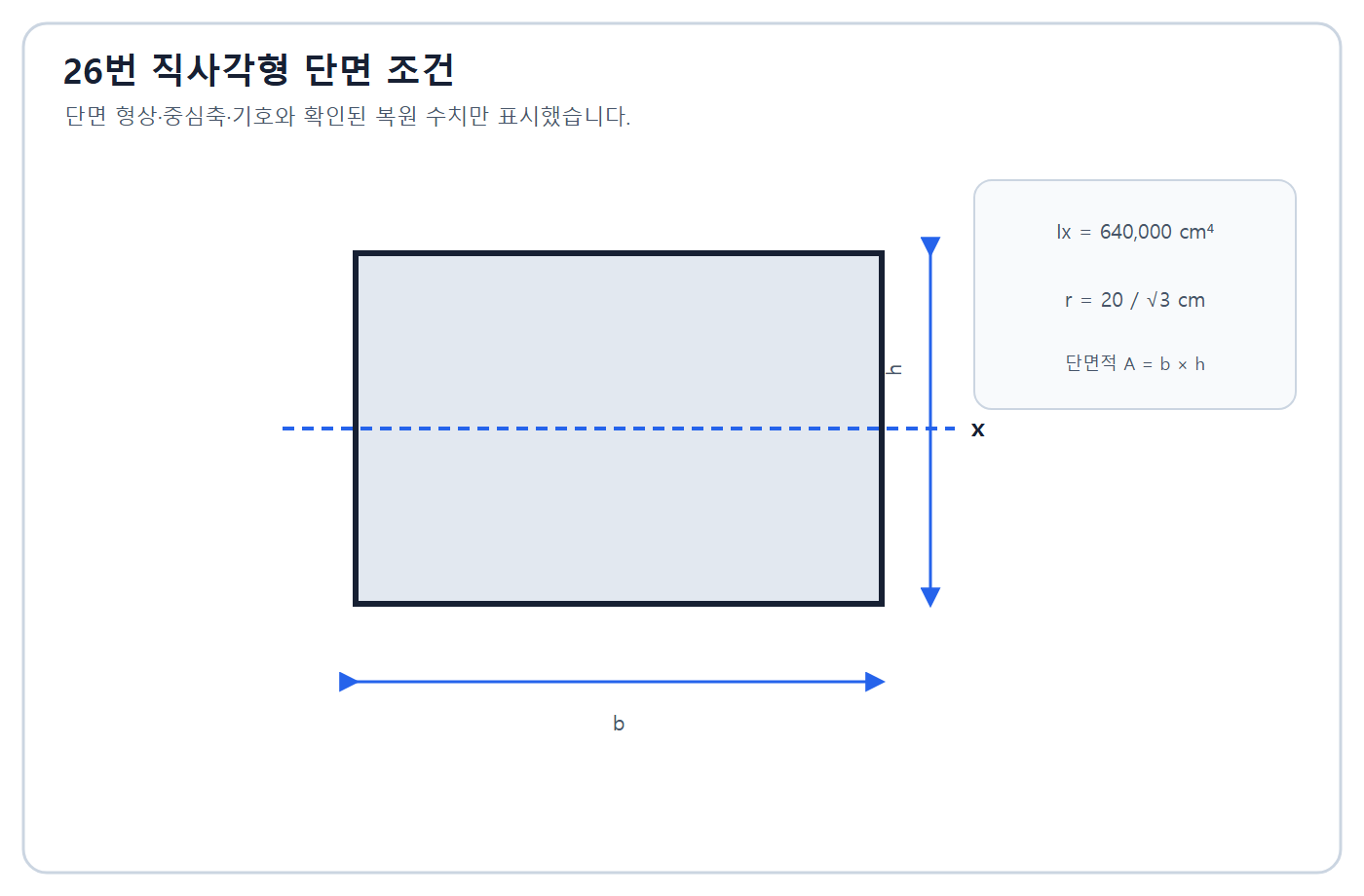

26. 직사각형 단면의 I=640,000cm⁴, r=20/√3cm일 때 단면적 A(=b×h)를 구하시오.

건축기사 실기 기출문제 2017년 4회 - 직사각형 단면과 x축 — 26번 문제 도식

정답과 해설 보기

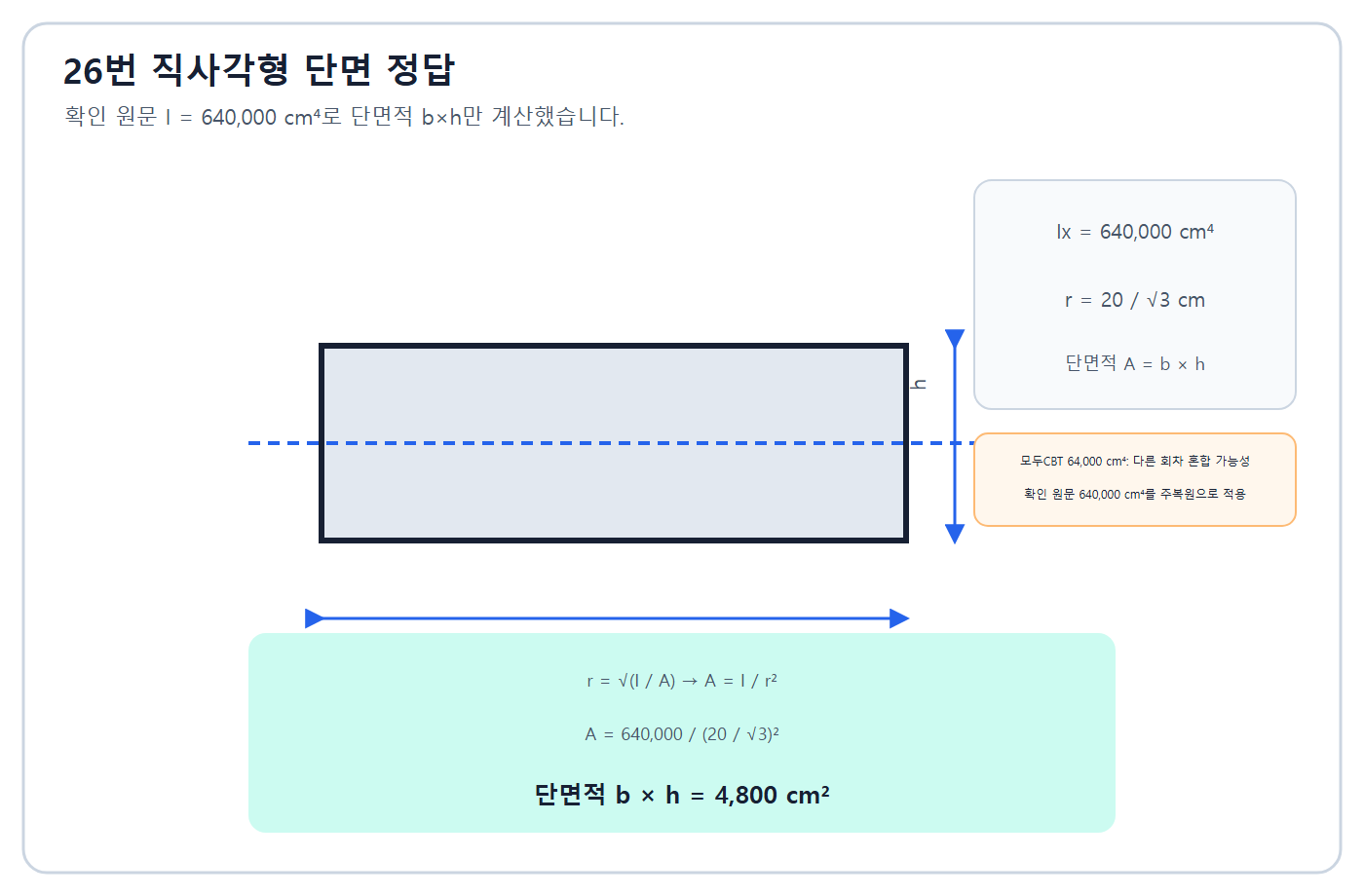

정답: r=√(I/A)이므로 A=I/r²=640,000/(20/√3)²=4,800cm²이다.

인정 가능한 표현: 4800cm2 · b×h=4800cm2

채점 핵심어: r²=I/A · I/r² · 4,800 cm²

풀이 순서

단면2차반경 식을 A에 대해 정리한다.
I와 r을 대입한다.

복원문은 단면적 b×h만 요구하므로 폭과 높이를 각각 결정할 수 없다.

해설 근거: 현행 구조역학의 단면2차모멘트·단면2차반경 정의와 동일하다.

복원 차이: 한솔·TTUK는 I=640,000cm⁴와 단면적만을 요구해 A=4,800cm²를 지지한다. 모두CBT는 I=64,000cm⁴로 바꾸고 b·h 개별 요구를 결합한 다른 회차 문제 혼입으로 보이므로 배제한다.

건축기사 실기 기출문제 학습 방법

먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.

건축기사 과년도 전체 보기 · Q-Net 현행 출제기준 확인

자료 성격과 참고 출처

Q-Net 건축기사 출제기준 — 출제범위 확인용이며 2017년 4회 공식 문제지·정답·배점표가 아님
한솔아카데미 2017년 4회 공개 기출유형 — 시험 후 재구성된 6개 이미지형 공개자료
한솔아카데미 2017년 4회 공개 복원 PDF — 6쪽·26문항·메타2022-10 후대 이미지형 PDF. 선언총점 100점과 개별 표시배점 합99점이 불일치
모두CBT 2017년 4회 회차형 — 26문항 전체 섞기형. Q1·Q4·Q26 등 조건과 기준판본을 재작성한 흔적이 있음
TTUKBAEGI 2017년 4회 공개 복원 — 한솔과 같은 26문항 복원 배열·배점·도형을 대조한 보조자료
rich3651 2017년 4회 공개 해설 — 24개 주제 중심 후대 해설. 요구수·배점·조건이 한솔과 다름
건축기사 실기 회차 목차 — 제4회 건축기사 실기 2017-11-11 표기를 제공
KCS 11 20 토공사 기준군 — 지반개량·굴착 현행 근거
KCS 14 20 10 일반콘크리트 — 콘크리트 재료·타설·거푸집 현행 근거
KCS 14 20 12 거푸집 및 동바리 — 거푸집 부속·측압·박리제 현행 근거
공공 철근 가스압접 시방 — 저온·강우·강풍 시 가스압접 원칙 중지와 방호·보온 예외의 기술 근거
KCS 14 20 11 철근공사 — 현행 철근 이음·용접·가스압접 절차와 품질 근거
KCS 14 20 33 고강도 콘크리트 — 고강도 콘크리트 폭렬과 폭렬저감 현행 근거
KCS 14 31 강구조공사 기준군 — 용접 비파괴검사·강재 접합 현행 근거
KDS 14 31 25 강구조 연결 설계 — 필릿용접 설계강도 현행 근거
산업안전보건기준에 관한 규칙 — 비계 벽이음·작업안전 현행 법령 근거
시멘트 시험 KS 검색 — 시멘트 분말도 시험 최신 KS 판본 확인용
KCS 41 55 09 유리공사 — 복층·강화유리 현행 근거
사회기반시설에 대한 민간투자법 — BTL 현행 법령 근거
