건축기사 실기 기출문제 2019년 2회 후기복원

1. 설명에 맞는 계약·발주방식을 쓰시오. (1) 민간이 건설·운영 뒤 공공에 이전 (2) 민간이 건설 뒤 공공에 이전하고 운영권으로 회수 (3) 민간이 건설·소유·운영 (4) 발주자가 요구성능만 제시하고 시공자가 재료·공법을 선택.

1. (1)
2. (2)
3. (3)
4. (4)

2. 면적 20 m²의 칸막이벽을 표준형벽돌 1.5B, 줄눈 10 mm로 쌓을 때 현장 반입 소요량을 구하시오. 단, 공개 복원에는 벽돌 재료 종류가 적혀 있지 않다.

3. 한중콘크리트의 초기동해 방지대책 두 가지를 쓰시오.

1. 대책 1
2. 대책 2

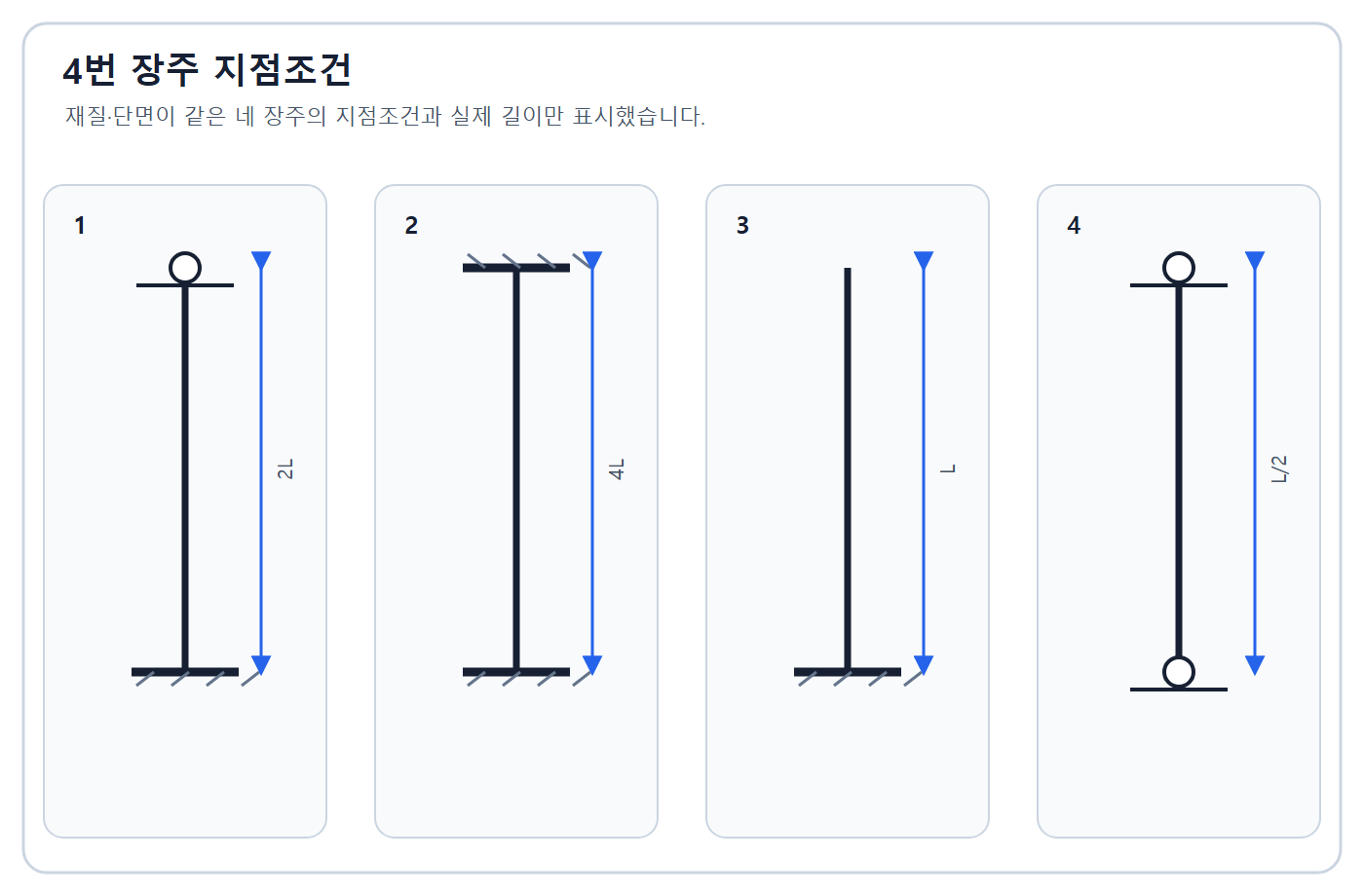

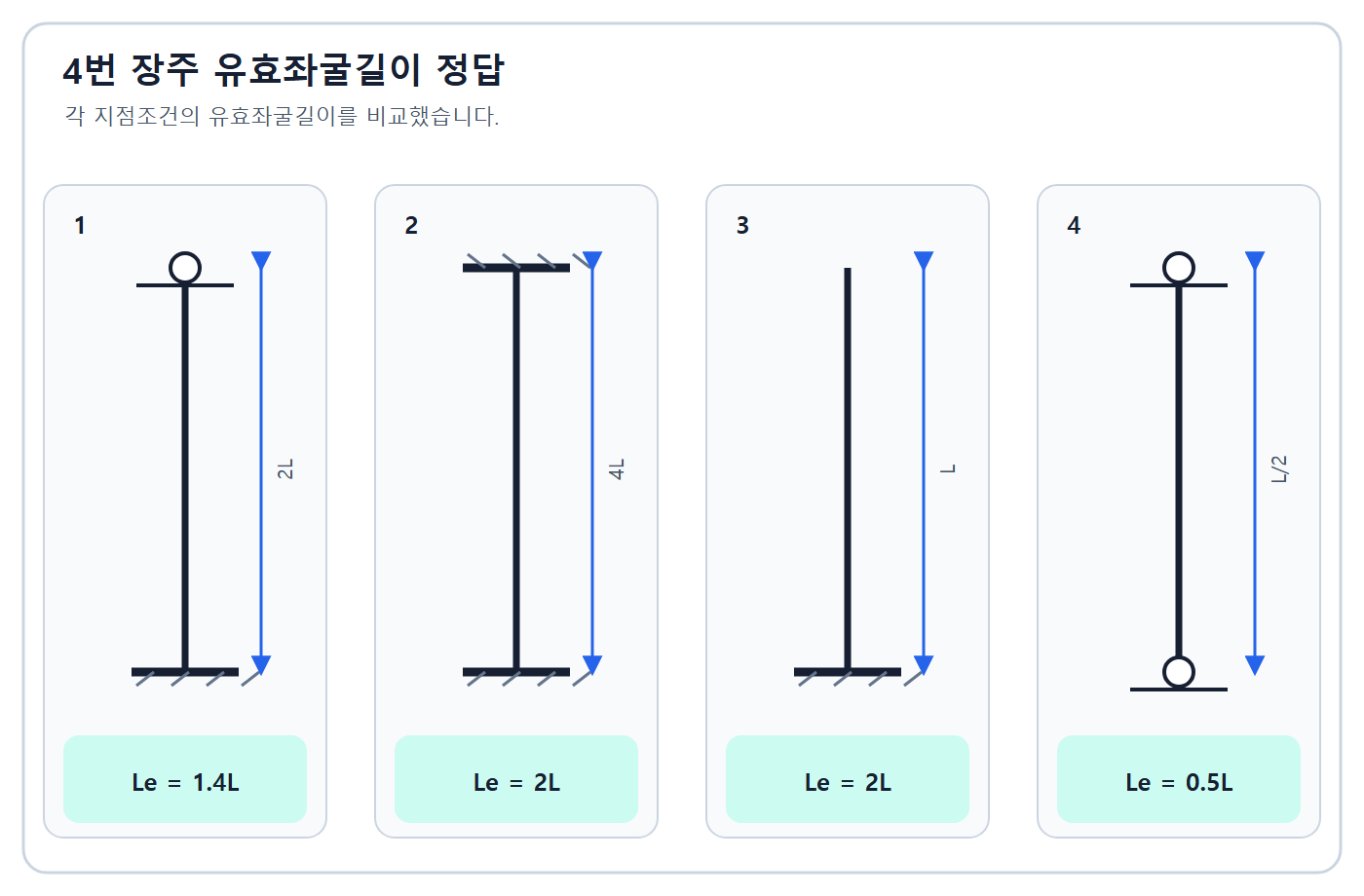

4. 동일 재질·단면의 네 장주 도식에 대해 유효좌굴길이를 쓰시오. ① 고정-힌지 실제길이 2L ② 양단고정 실제길이 4L ③ 고정-자유 실제길이 L ④ 양단힌지 실제길이 L/2.

1. ①
2. ②
3. ③
4. ④

정답과 해설 보기

정답: ① 0.7×2L=1.4L ② 0.5×4L=2L ③ 2×L=2L ④ 1×(L/2)=0.5L.

인정 가능한 표현: 1.4L·2L·2L·0.5L

채점 핵심어: 0.7 · 0.5 · 2.0 · 1.0

풀이 순서

1. 도식별 단부조건을 판독한다.
2. 유효길이계수 K를 실제길이에 곱한다.

이상 단부조건의 이론값이며 실제 골조는 회전·이동 구속과 접합강성으로 K를 평가한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 KDS 14 31 10의 유효길이·직접해석법을 적용한다.

복원 차이: 한솔 렌더로 네 단부조건과 실제길이를 확인했다.

5. 역타설(Top-Down) 공법의 장점 네 가지를 쓰시오.

1. 장점 1
2. 장점 2
3. 장점 3
4. 장점 4

6. 커튼월 누수방지 관련 용어를 설명하시오. (1) Closed Joint (2) Open Joint.

1. Closed Joint
2. Open Joint

7. 금속기와 설치공정을 순서대로 나열하시오: 서까래, 기와걸이, 경량철골, 퍼린, 용접부 방청도장, 금속기와.

8. 슬러리월 공정의 빈칸을 채우시오: 안내벽 설치 뒤 ①을 사용해 굴착하고 ②를 세운 뒤 ③을 타설한다.

1. ①
2. ②
3. ③

9. 매스콘크리트 온도균열 제어의 프리쿨링과 파이프쿨링을 설명하시오.

1. Pre-Cooling
2. Pipe-Cooling

10. 기둥축소 현상의 원인 두 가지와 영향 세 가지를 쓰시오.

1. 원인 1
2. 원인 2
3. 영향 1
4. 영향 2
5. 영향 3

11. 모래경량콘크리트 fck=21 MPa일 때 시험 당시 식으로 파괴계수 fr을 구하시오.

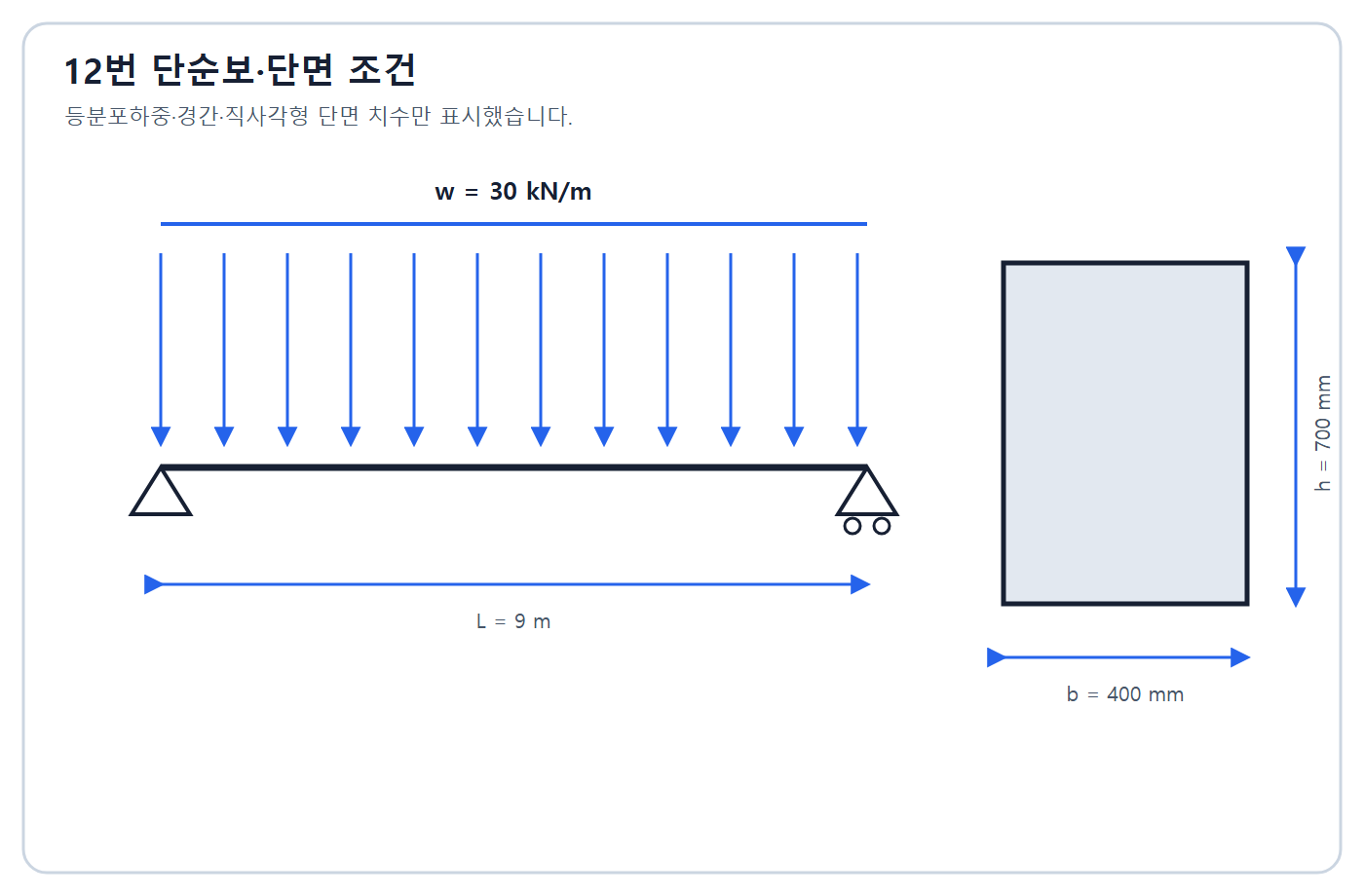

12. 폭 400 mm, 높이 700 mm 직사각형 단면의 경간 9 m 단순보에 30 kN/m 등분포하중이 작용한다. 자중을 무시하고 최대 휨응력을 구하시오.

정답과 해설 보기

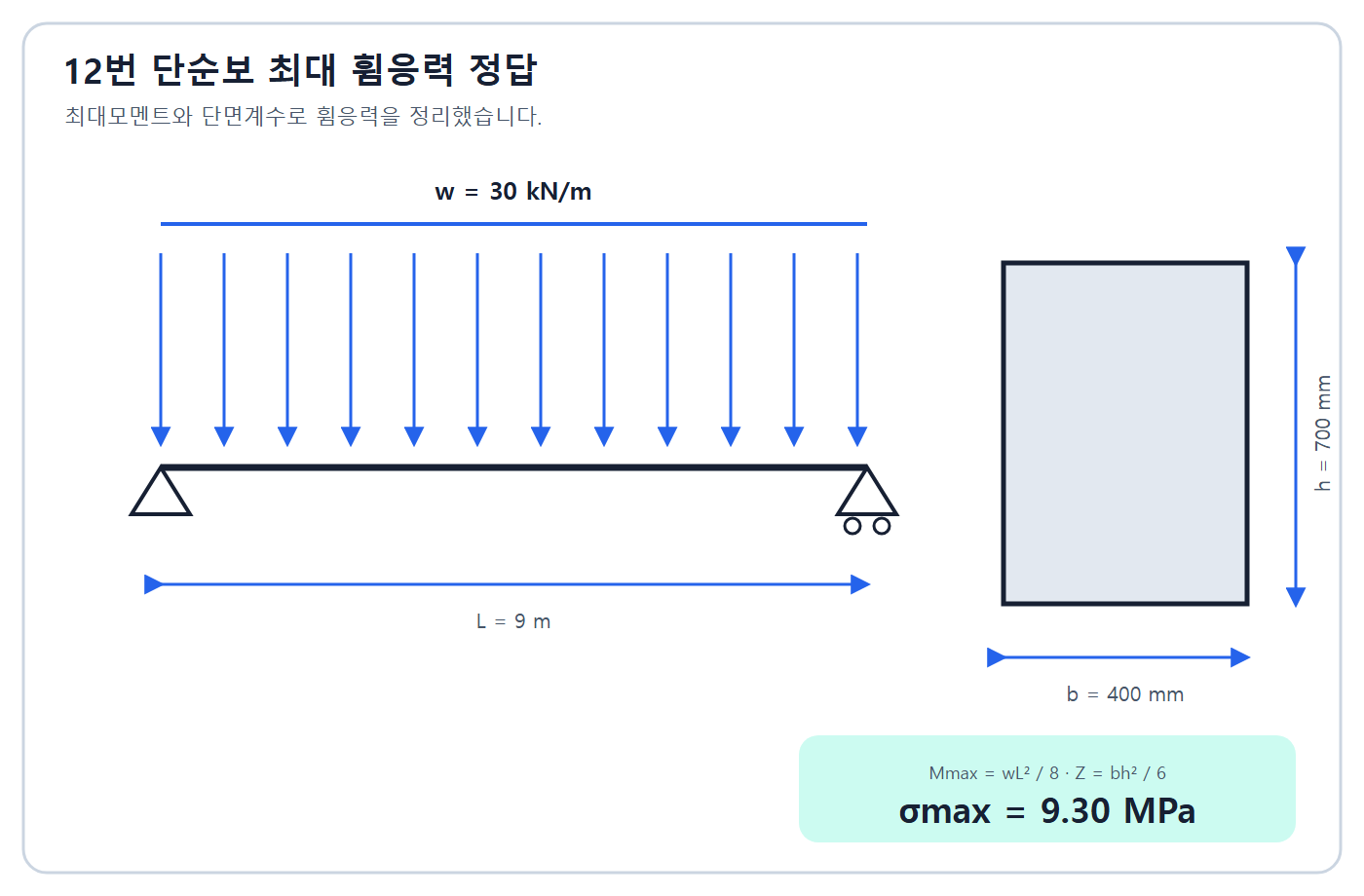

정답: Mmax=wL²/8=303.75 kN·m, Z=bh²/6=32,666,666.7 mm³. σmax=M/Z=9.298≒9.30 MPa.

인정 가능한 표현: 9.30 MPa

채점 핵심어: 303.75 · bh²/6 · 32666666.7 · 9.30

풀이 순서

1. 최대모멘트를 구한다.
2. 직사각형 단면계수를 구한다.
3. N·mm 단위로 나눠 응력을 구한다.

단순보 전 경간 등분포하중의 최대모멘트는 중앙에서 발생한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 구조해석·허용/강도설계에서는 하중조합과 재료기준을 별도로 적용한다.

복원 차이: 한솔 렌더 조건과 독립 재계산이 일치한다.

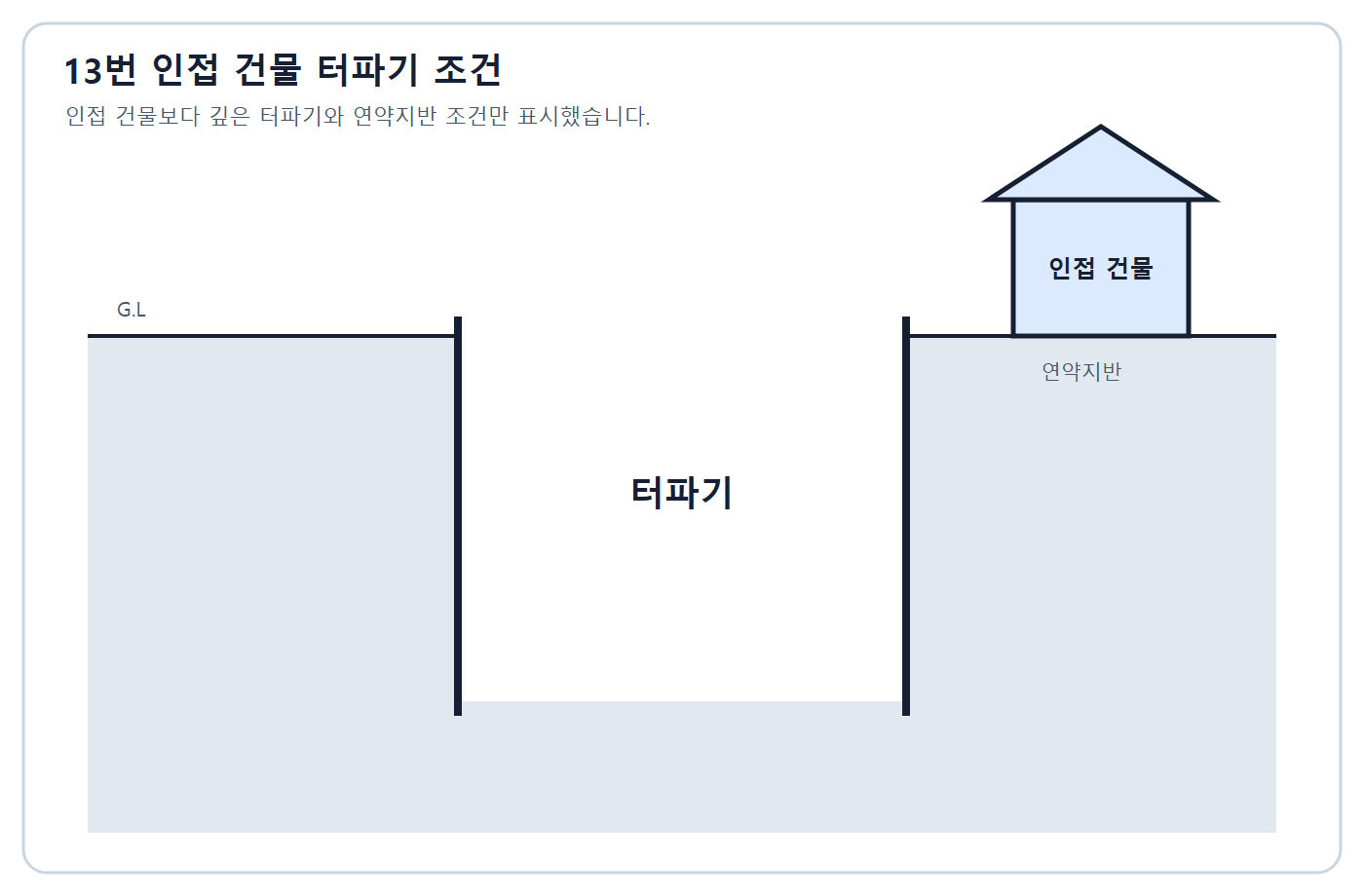

13. 인접 건물보다 깊게 굴착할 때 인접지반 침하를 일으킬 수 있는 원인 세 가지를 쓰시오.

1. 원인 1
2. 원인 2
3. 원인 3

정답과 해설 보기

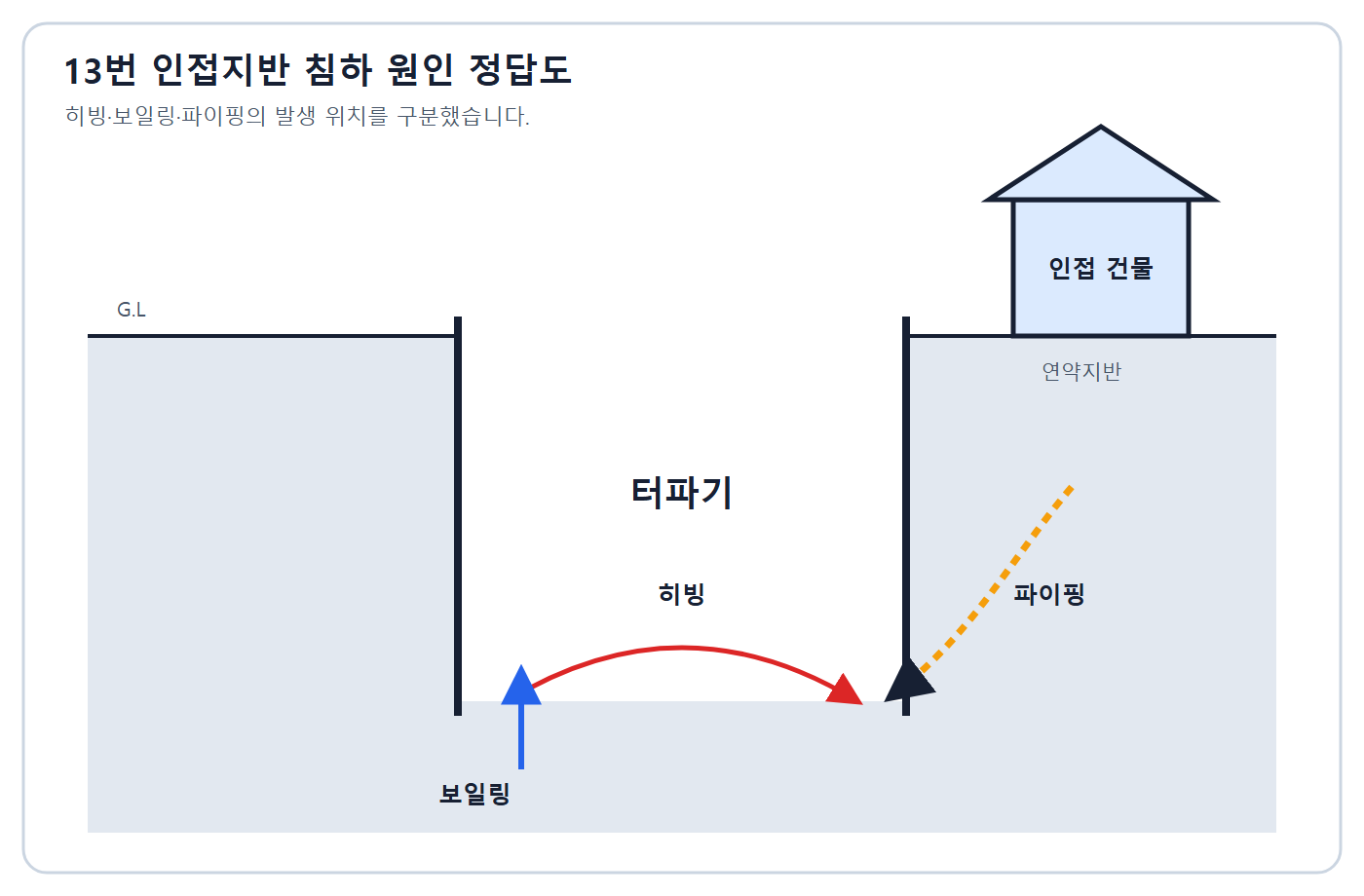

정답: 흙막이벽 변형·배면 토사 유실 / 지하수위 저하에 따른 유효응력 증가와 압밀 / 차수·배수 불량으로 인한 파이핑·보일링 등 굴착저면·배면의 토사 유출.

인정 가능한 표현: 흙막이변형·지하수위저하·토사유출 · 히빙·보일링·파이핑

채점 핵심어: 흙막이 변형 · 지하수위 · 압밀 · 토사 유실 · 파이핑

풀이 순서

1. 벽체변형, 지하수, 토사유출의 세 경로를 구분한다.

히빙은 굴착저면 융기 현상으로 그 자체를 인접침하 원인 세 개 중 하나로만 나열하기보다 주변 지반손실 메커니즘을 설명하는 편이 안전하다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 KDS 21 30 00의 굴착안정·지하수·주변침하 검토와 계측관리 기준을 따른다.

복원 차이: 한솔·모두CBT 관용답은 히빙·보일링·파이핑이다. 기술적으로 직접적인 인접침하 원인 세 범주를 주답으로 두고 관용답도 인정범위에 병기한다.

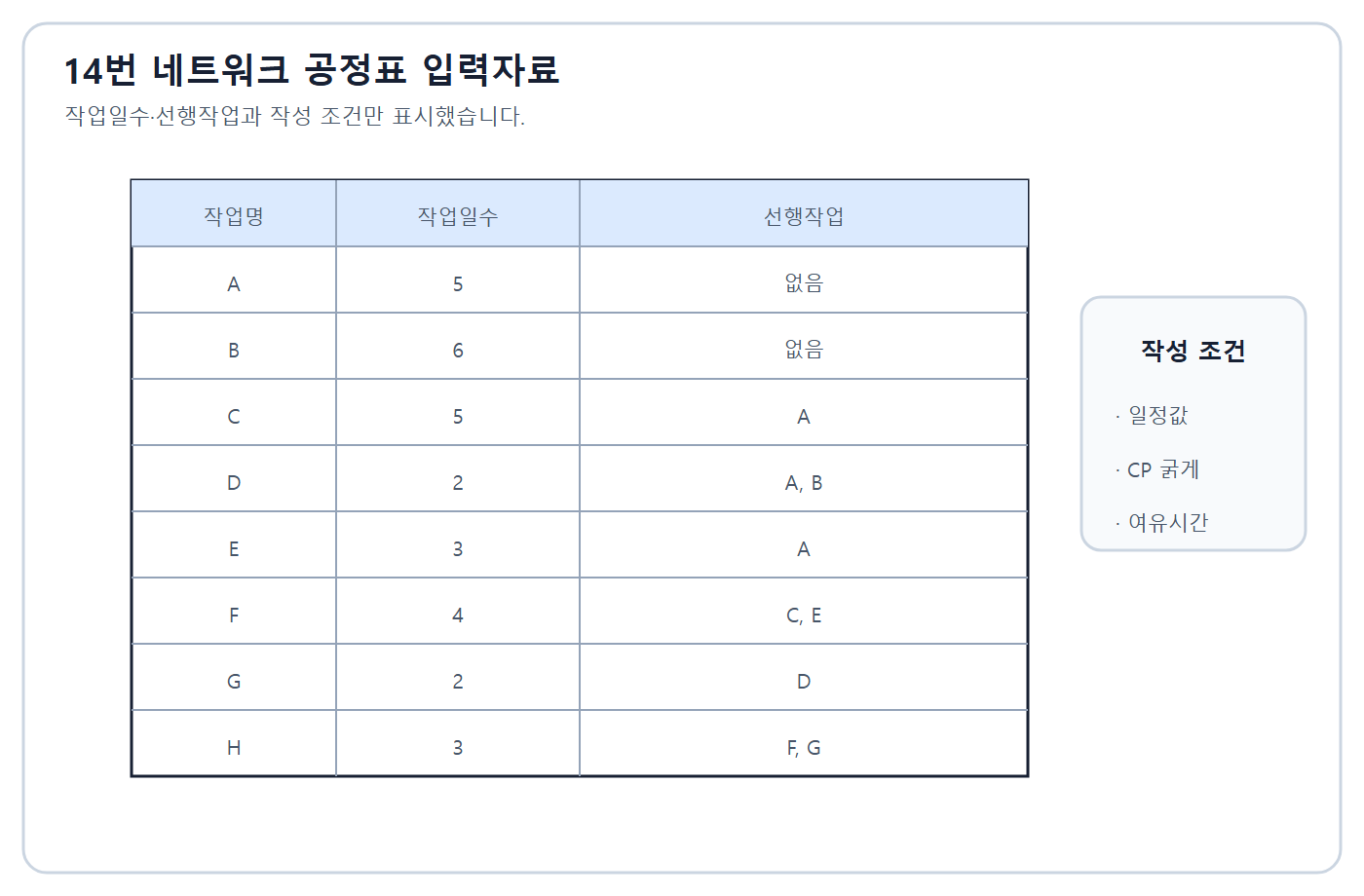

14. A5·B6 선행 없음, C5는 A 뒤, D2는 A·B 뒤, E3는 A 뒤, F4는 C·E 뒤, G2는 D 뒤, H3은 F·G 뒤인 작업의 네트워크와 여유시간을 구하시오.

정답과 해설 보기

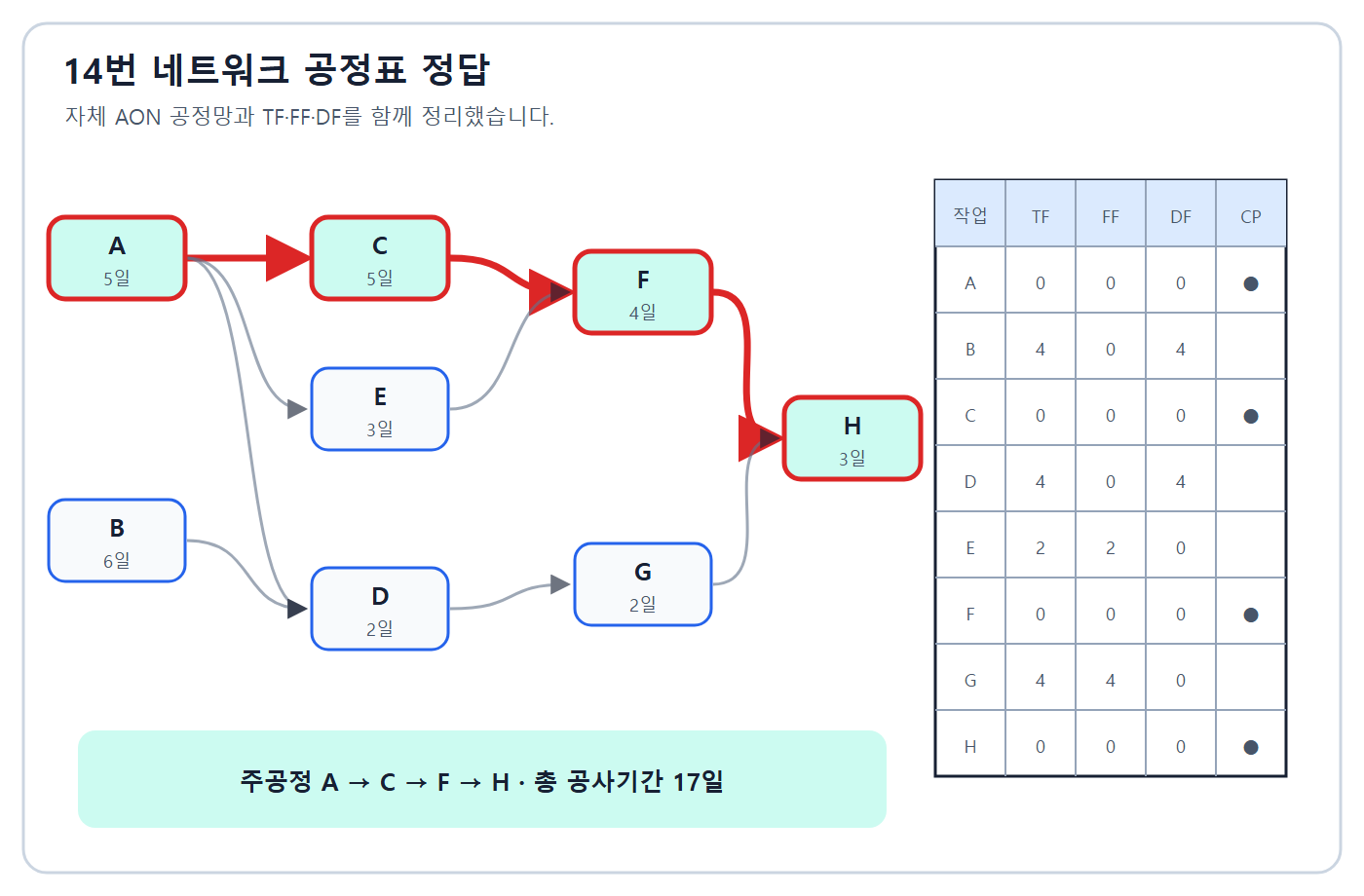

정답: 총공기 17일, 주공정 A-C-F-H. TF/FF/DF는 A 0/0/0, B 4/0/4, C 0/0/0, D 4/0/4, E 2/2/0, F 0/0/0, G 4/4/0, H 0/0/0이다.

인정 가능한 표현: 17일·A-C-F-H · A0/0/0 B4/0/4 C0/0/0 D4/0/4 E2/2/0 F0/0/0 G4/4/0 H0/0/0

채점 핵심어: 17일 · A-C-F-H · TF · FF · DF

풀이 순서

1. 선행논리를 더미로 분리해 AOA를 그린다.
2. 전진·후진 계산한다.
3. 여유시간과 주공정을 표시한다.

F는 C·E, H는 F·G가 모두 끝나야 시작한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 CPM 계산원리와 동일하며 달력·자원제약은 별도이다.

복원 차이: 독립 재계산 결과 한솔 여유표와 일치한다.

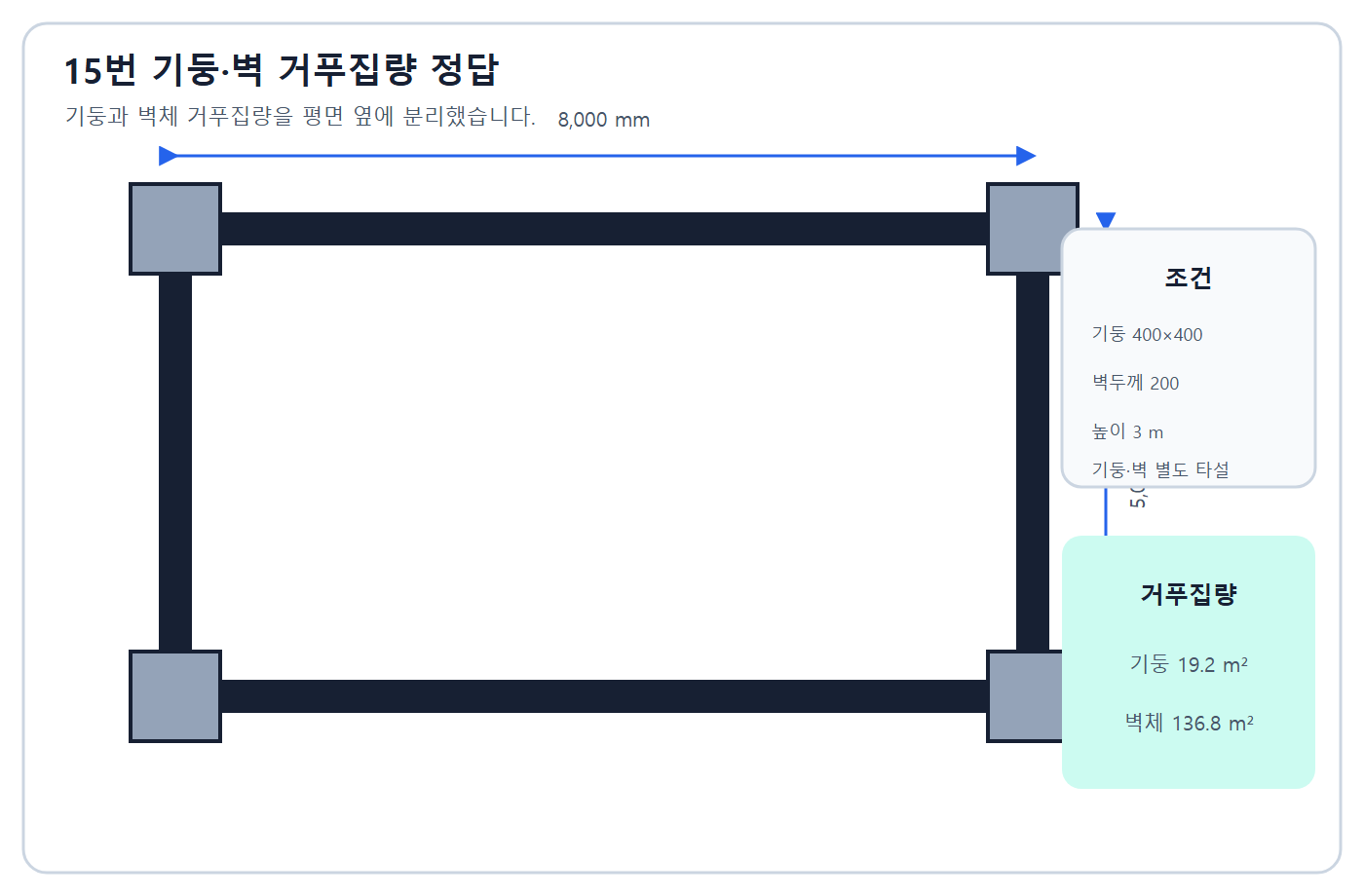

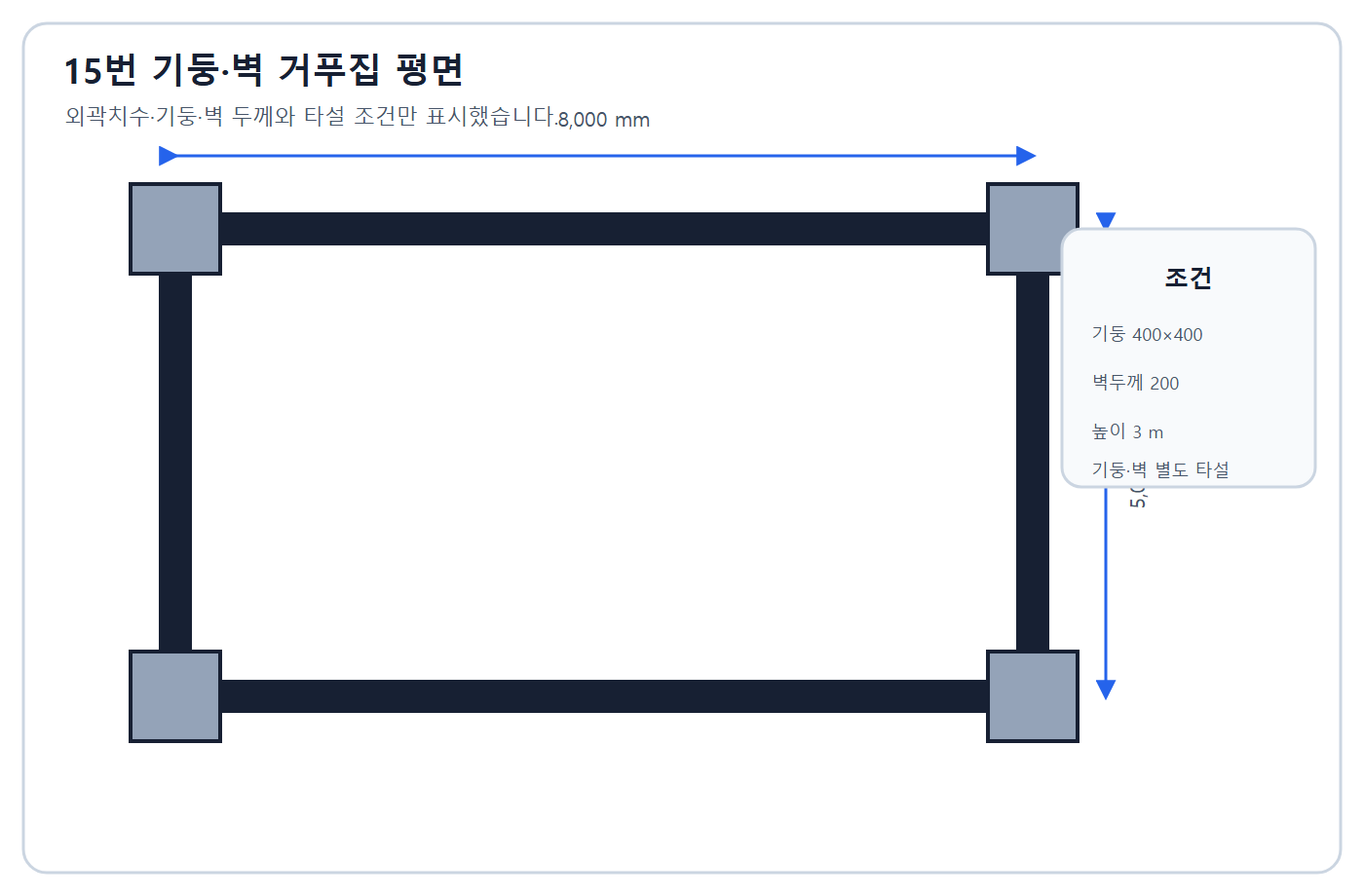

15. 외곽 8,000×5,000 mm, 높이 3 m, 네 모서리 기둥 400×400 mm, 벽 두께 200 mm인 RC 평면에서 기둥과 벽을 별도 타설할 때 기둥·벽 거푸집량을 구하시오.

1. 기둥
2. 벽

정답과 해설 보기

정답: 기둥=(0.4×4×3)×4=19.2 m². 벽=[(5-0.8)×3×2]×2+[(8-0.8)×3×2]×2=136.8 m².

인정 가능한 표현: 기둥 19.2m2·벽 136.8m2

채점 핵심어: 19.2 · 4.2 · 7.2 · 136.8

풀이 순서

1. 기둥 네 면의 면적을 네 개소 계산한다.
2. 벽 길이에서 양끝 기둥 0.8 m를 뺀다.
3. 내·외 양면과 마주보는 두 벽을 반영한다.

별도 타설 조건 때문에 기둥 전 둘레와 기둥 사이 벽 양면을 각각 산정한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 수량산출기준과 KCS 14 20 12를 따른다.

복원 차이: 한솔 도면 렌더와 독립 재계산이 일치한다.

16. 갱폼의 장점 두 가지와 단점 두 가지를 쓰시오.

1. 장점 1
2. 장점 2
3. 단점 1
4. 단점 2

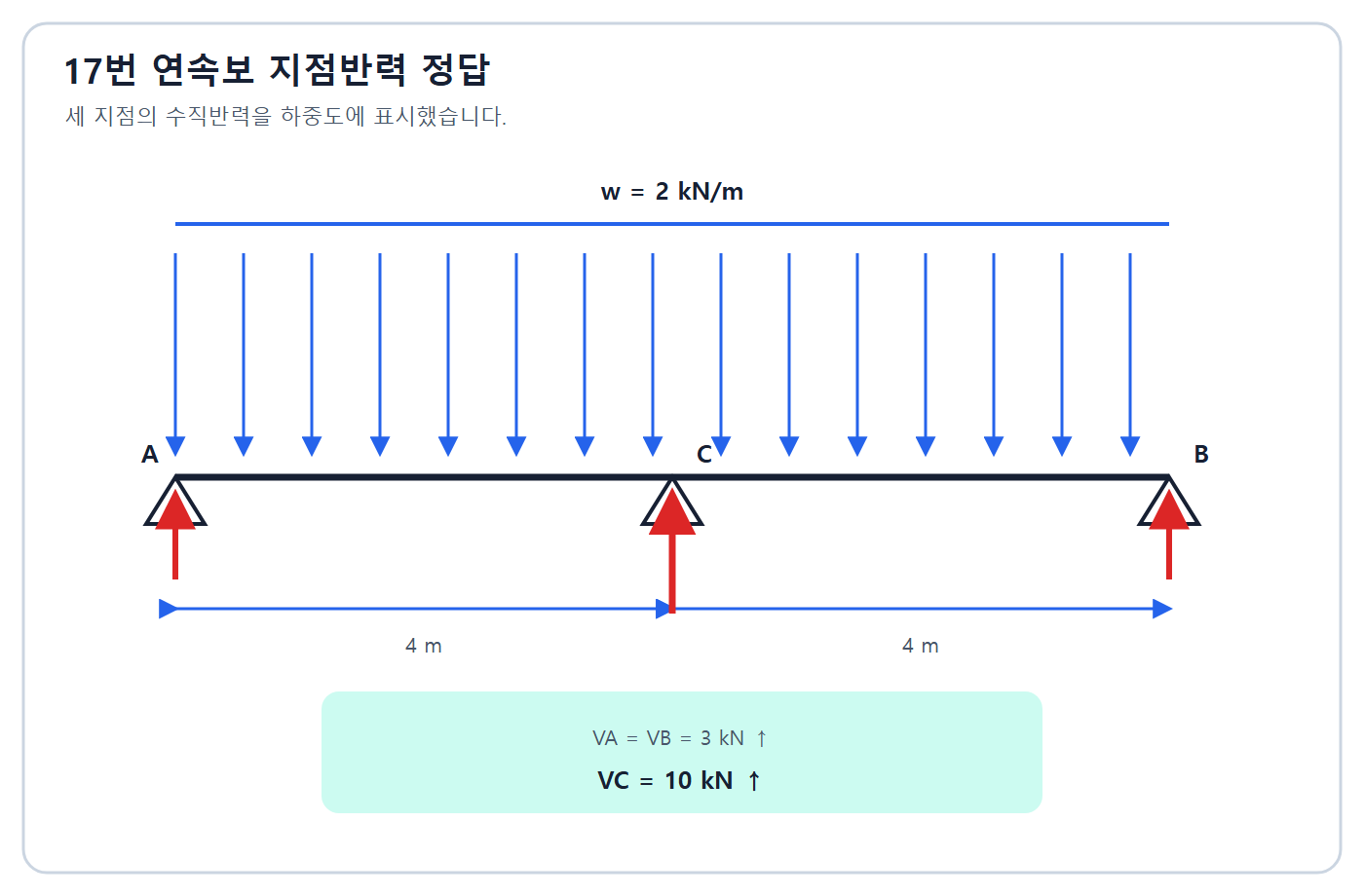

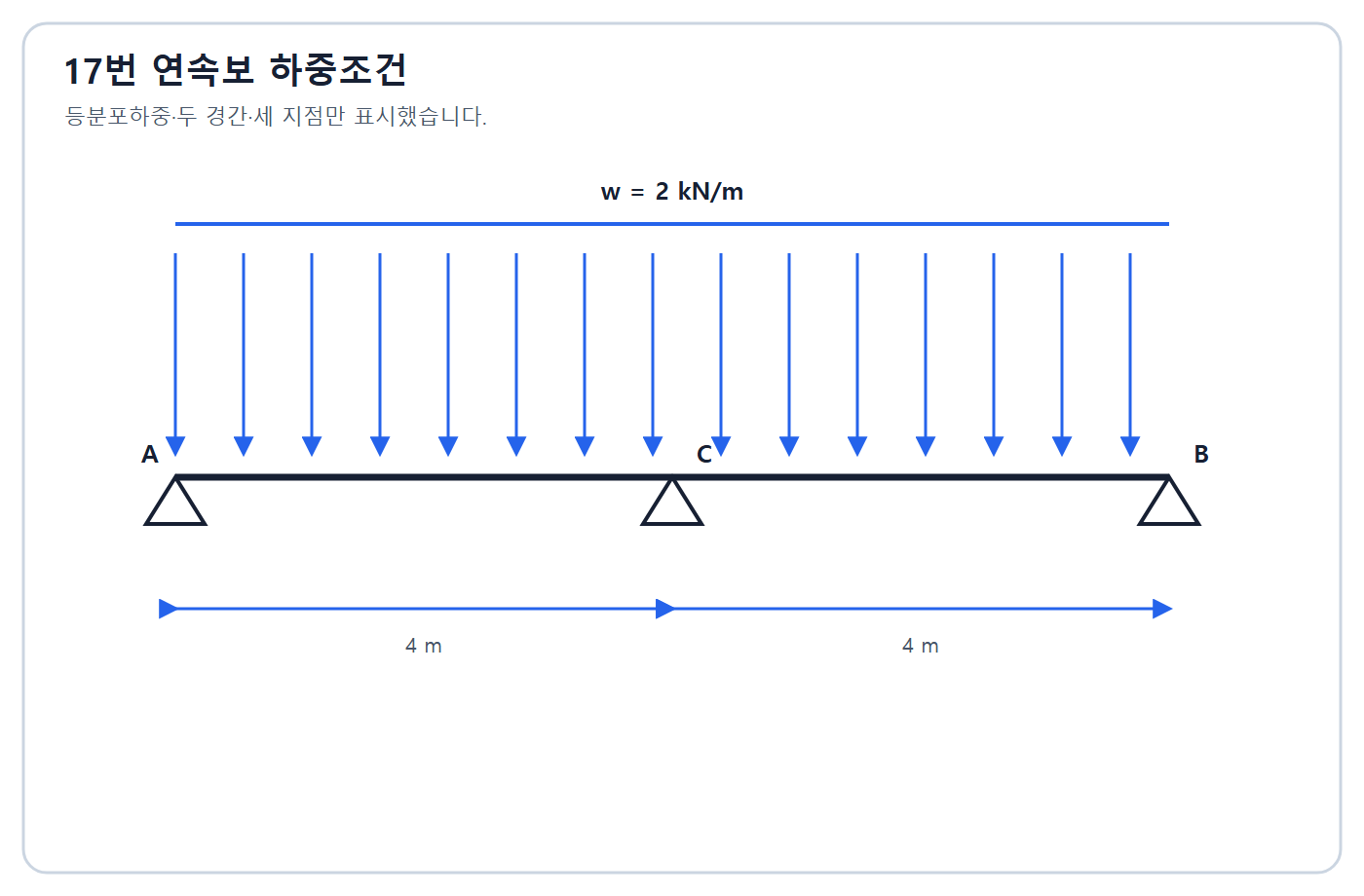

17. 총경간 8 m(각 4 m), 전 경간 2 kN/m 등분포하중인 2경간 연속보의 지점반력 VA, VB, VC를 구하시오. 중앙 지점을 C, 양끝을 A·B로 한다.

정답과 해설 보기

정답: 단순보 중앙의 처짐 적합조건으로 VC=5wL/8=10 kN. 대칭과 수직평형으로 VA=VB=(wL-VC)/2=3 kN. 세 반력 모두 위쪽이다.

인정 가능한 표현: VA=3kN·VB=3kN·VC=10kN

채점 핵심어: 5wL/8 · 10 kN · 3 kN

풀이 순서

1. 중앙지점 제거 기본계에서 처짐 적합조건을 쓴다.
2. VC=10 kN을 구한다.
3. 대칭·수직평형으로 양끝 반력을 구한다.

총하중 16 kN과 반력합 3+10+3=16 kN이 일치한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 선형탄성 구조해석과 동일하다.

복원 차이: 한솔 렌더의 A-C-B 지점표기와 독립 계산이 일치한다.

18. 시트 방수공법의 단점 두 가지를 쓰시오.

1. 단점 1
2. 단점 2

19. 유효벽길이 2,000 mm, 두께 200 mm, 높이 3,200 mm, φ=0.65, k=0.8, fck=24 MPa일 때 제시식 0.55φfckAg[1-(klc/32h)²]으로 벽체 설계축하중을 구하시오.

20. TS형 고장력볼트의 전용렌치 시공순서를 쓰시오: 핀테일 제거, 외측소켓 회전 체결, 파단 뒤 렌치 분리, 소켓 끼움.

21. 철골의 습식 내화피복 공법 세 가지를 쓰시오.

1. 공법 1
2. 공법 2
3. 공법 3

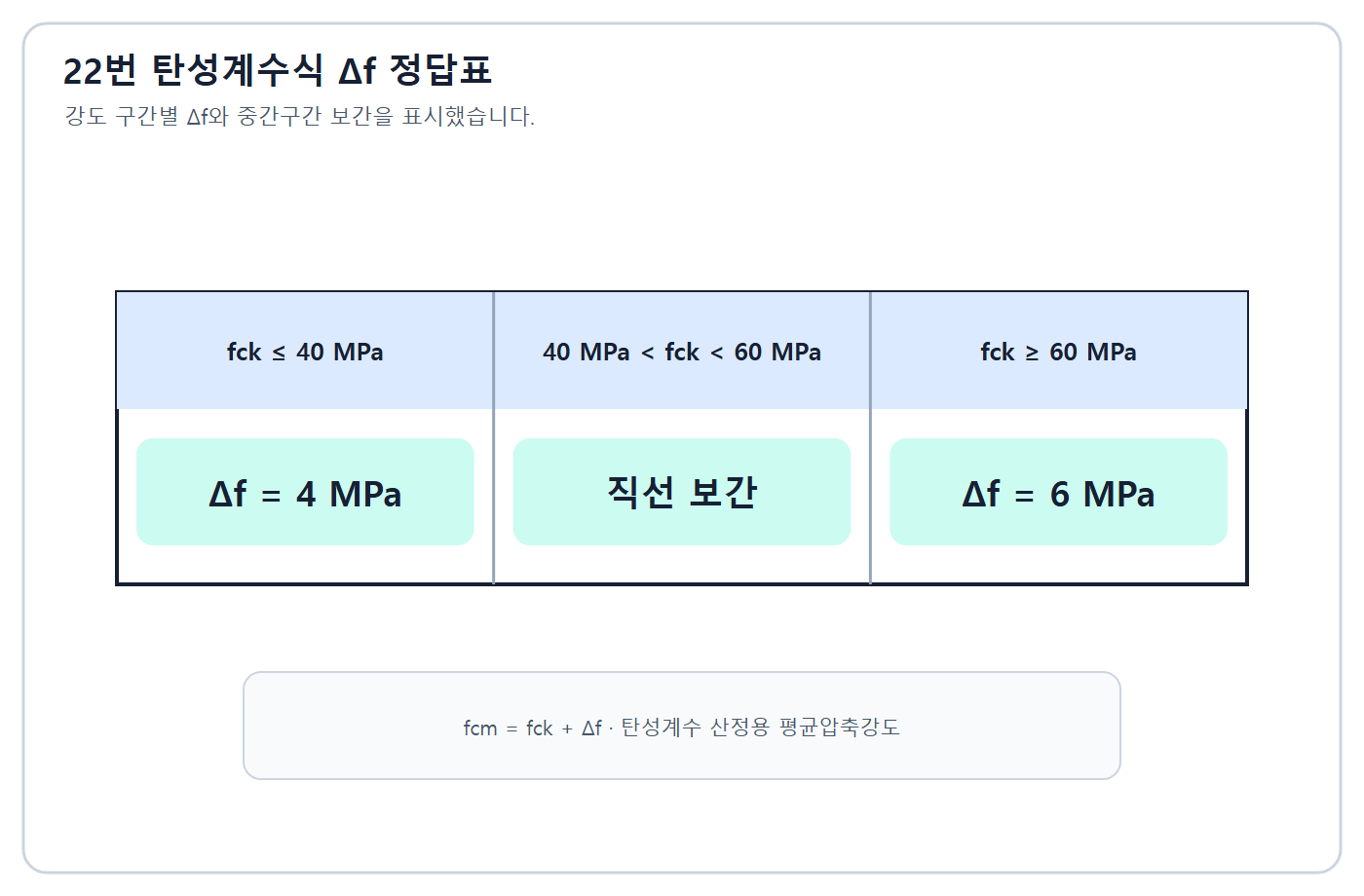

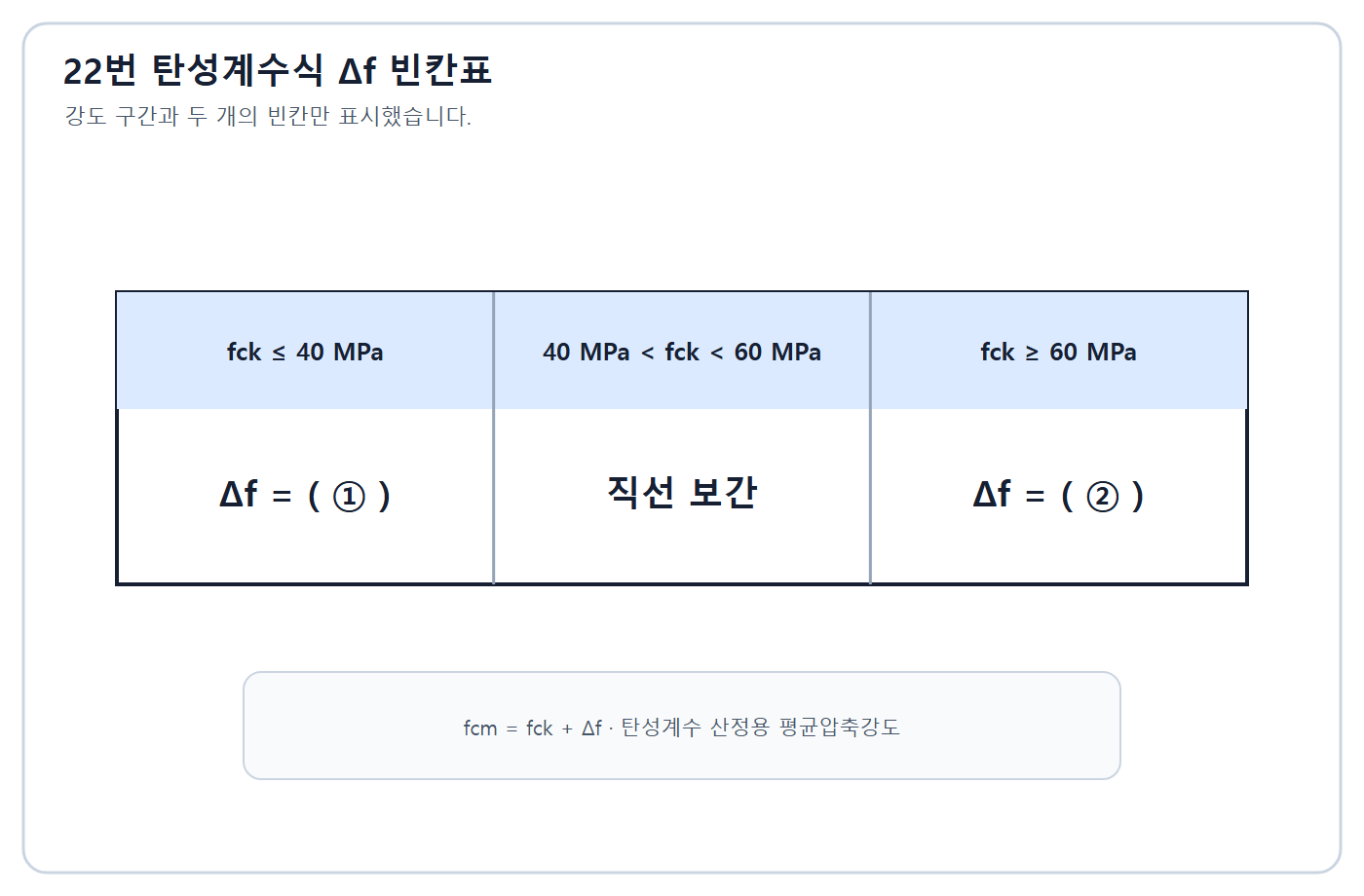

22. 시험 당시 탄성계수식에서 평균압축강도 fcu=fck+Δf로 둘 때, fck≤40 MPa와 fck≥60 MPa의 Δf 값을 쓰시오.

1. ① fck≤40
2. ② fck≥60

정답과 해설 보기

정답: 시험 복원표 기준 ① 4 MPa ② 6 MPa이다. 40<fck<60 MPa에서는 직선보간한다.

인정 가능한 표현: 4 MPa·6 MPa

채점 핵심어: 4 MPa · 6 MPa · 직선보간

풀이 순서

1. 강도구간 양 끝값을 표에서 읽는다.

이는 당시 탄성계수 산정용 평균강도 보정표이며 품질관리의 배합강도·표준편차 보정과는 다른 맥락이다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 KDS 14 20 10의 탄성계수식과 평균압축강도 정의를 적용한다.

복원 차이: 한솔·모두CBT는 4/6으로 일치하며 당시·현행 기준의 관계를 분리해 설명한다.

23. 골재의 수중질량 1,300 g, 표면건조내부포화질량 2,000 g, 절건질량 1,992 g일 때 흡수율을 구하시오.

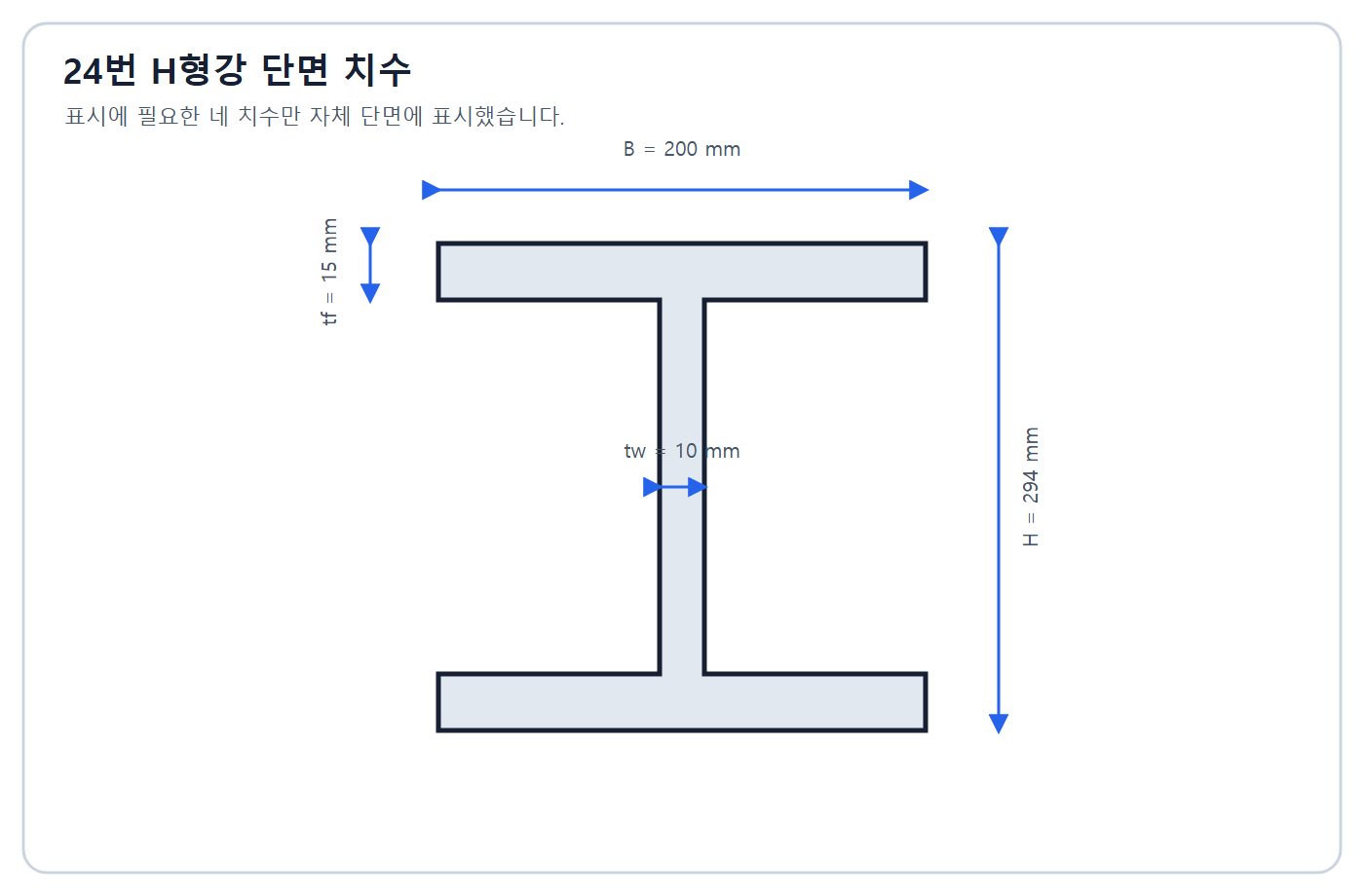

24. 도식의 H형강 치수를 단면 형상의 표시방법으로 쓰시오.

정답과 해설 보기

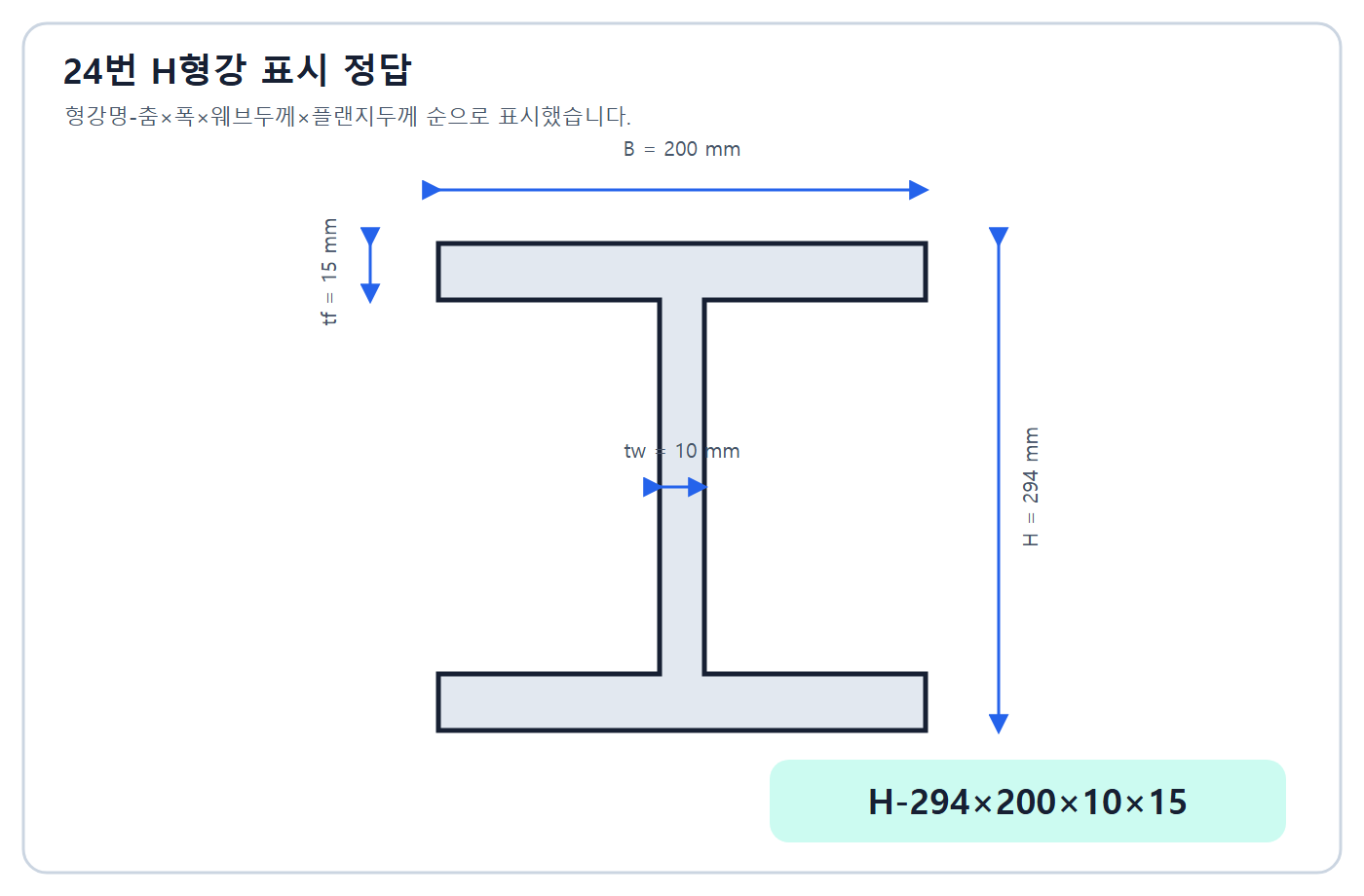

정답: H-294×200×10×15이다. 순서대로 높이 H, 플랜지폭 B, 웨브두께 tw, 플랜지두께 tf이다.

인정 가능한 표현: H-294×200×10×15

채점 핵심어: 294 · 200 · 10 · 15

풀이 순서

1. 전체높이·플랜지폭·웨브두께·플랜지두께 순으로 읽는다.

제품 표기는 KS 형강 규격과 도면의 단위를 확인한다.

복원 근거: 한솔아카데미 2019년 2회 건축기사 실기 기출유형 · 한솔아카데미 2019년 2회 공개 복원 PDF · 모두CBT 2019년 2회 건축기사 실기 회차형 · 모두CBT 2019년 2회 구 텍스트 세트 · 다크라쿤 2019년 2회 전체 복원

해설 근거: 현행 KS H형강 표시방법과 강구조 도면 기준을 따른다.

복원 차이: 한솔 렌더와 공개자료가 일치한다.

25. 콘크리트 알칼리골재반응 방지대책 세 가지를 쓰시오.

1. 대책 1
2. 대책 2
3. 대책 3

26. 강재의 항복비를 설명하시오.
