건축기사 실기 기출문제 2020년 3회 후기복원

1. 기준점(Bench Mark)을 설명하시오.

2. 히빙(Heaving)과 보일링(Boiling) 파괴의 방지대책을 쓰시오.

1. 히빙 대책
2. 보일링 대책

3. 페이퍼 드레인 공법과 생석회 말뚝(Chemico pile) 공법을 각각 설명하시오.

1. 페이퍼 드레인
2. 생석회 말뚝

4. 지름 14 mm 철근 3개의 파괴하중이 37.20, 40.57, 38.15 kN이고 요구 인장강도가 240 MPa 이상일 때 평균 인장강도와 합격 여부를 구하시오.

1. 평균 인장강도
2. 판정

5. 밀도 2.65 g/cm³, 단위용적질량 1,600 kg/m³인 골재의 공극률을 구하시오.

6. ALC 제조의 주재료 두 가지와 기포 제조방법을 쓰시오.

1. 주재료 1
2. 주재료 2
3. 기포 제조방법

7. 콘크리트 구조물의 균열에 적용하는 보강공법 세 가지를 쓰시오.

1. 공법 1
2. 공법 2
3. 공법 3

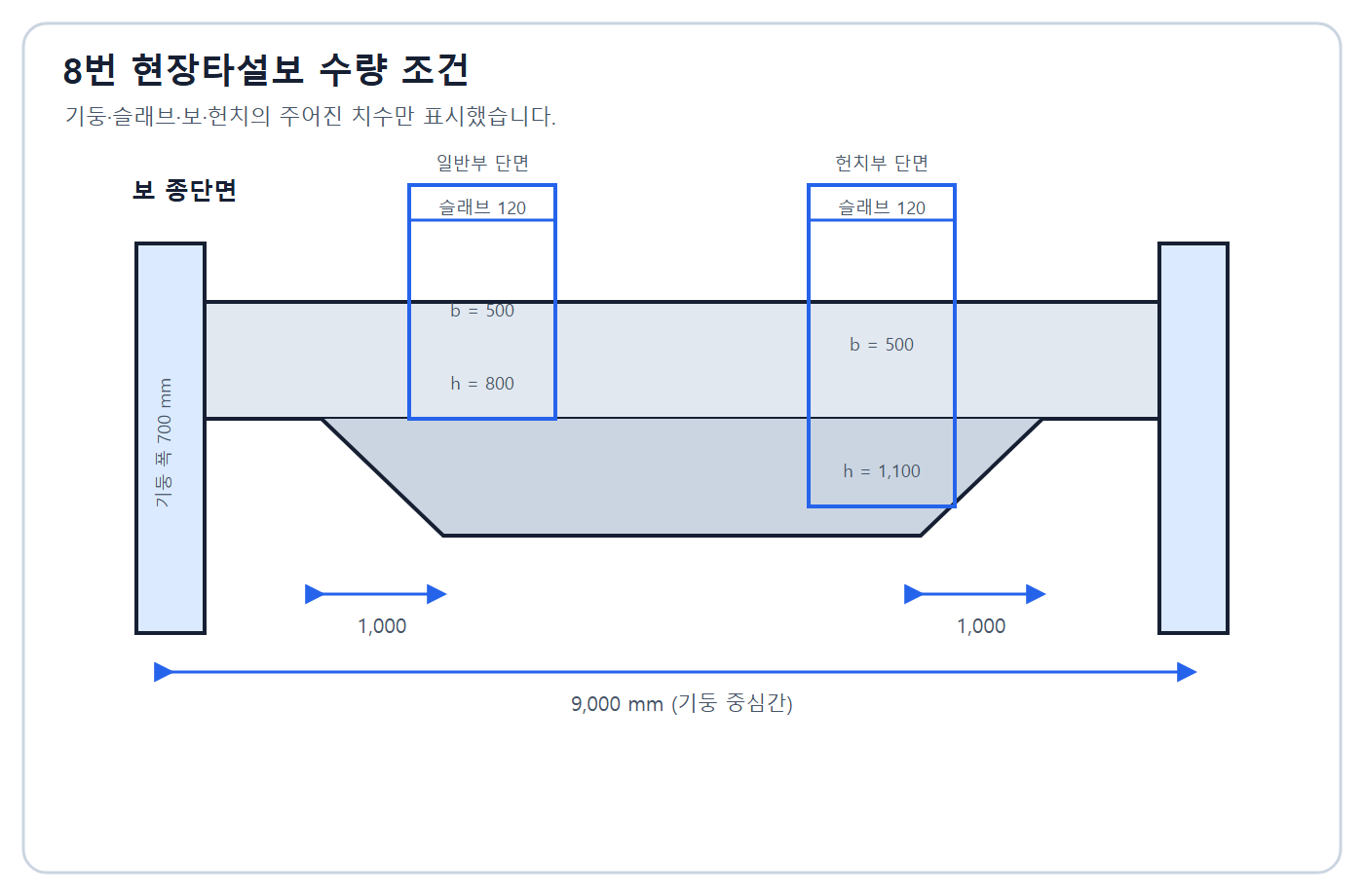

8. 기둥 중심간 거리 9.0 m, 기둥 0.7 m, 보 0.5×0.8 m, 슬래브 0.12 m, 양단 헌치 길이 1.0 m·증가춤 0.3 m인 헌치보의 콘크리트량과 거푸집 면적을 구하시오. 보 하부 거푸집도 포함한다.

1. 콘크리트량
2. 거푸집 면적

정답과 해설 보기

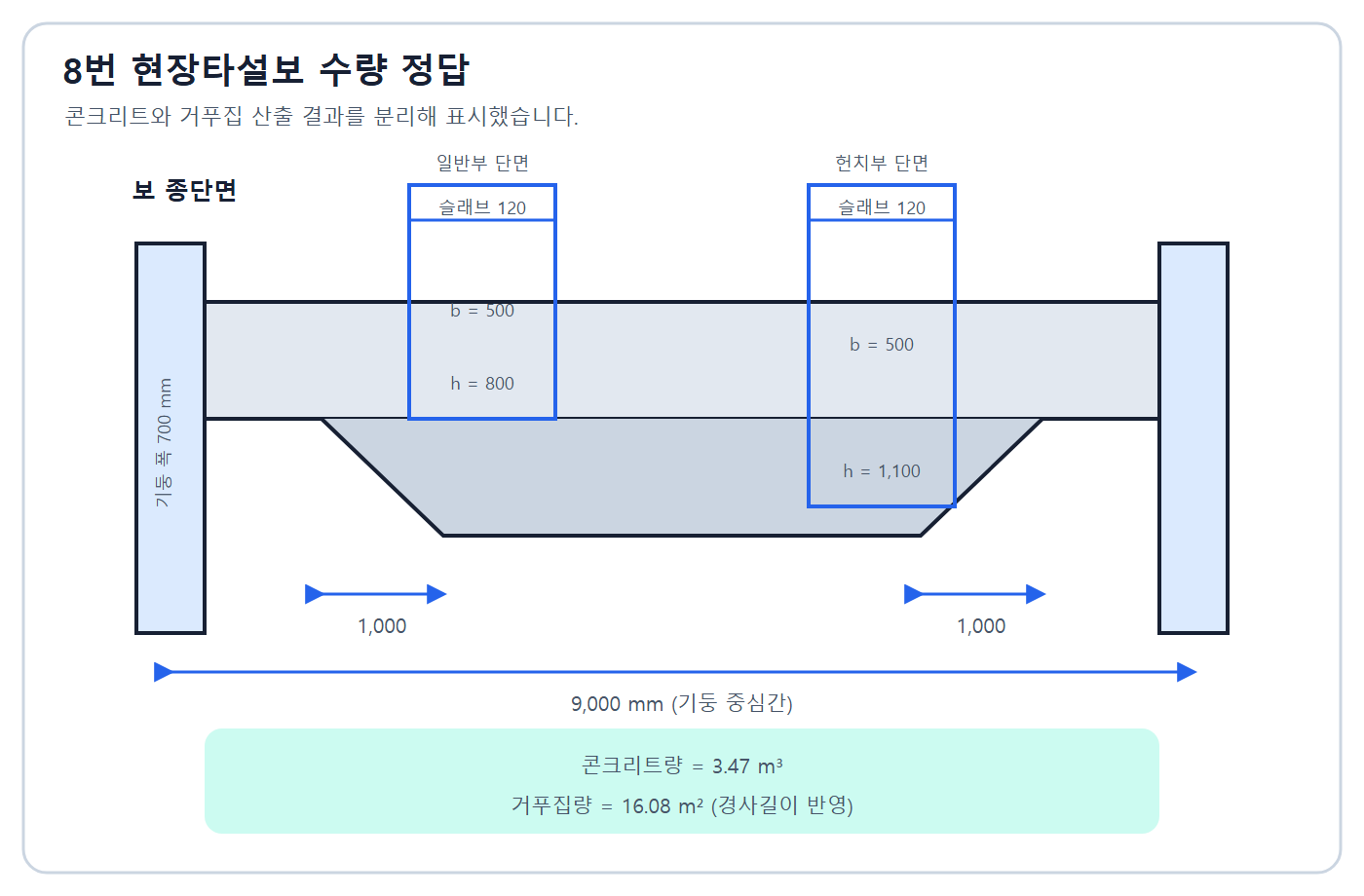

정답: 콘크리트=0.5×0.8×8.3+2(1/2×0.5×0.3×1)=3.47 m³. 거푸집=0.68×8.3×2+2×2(1/2×0.3×1)+[0.5×6.3+2×0.5√(1²+0.3²)]=16.08 m²이다.

인정 가능한 표현: 콘크리트 3.47m3·거푸집16.08m2

채점 핵심어: 8.3 m · 3.47 m³ · 16.08 m²

풀이 순서

1. 기둥 안목길이 8.3 m를 구한다.
2. 기본 보와 양단 삼각 헌치 체적을 더한다.
3. 측면·헌치 옆면·하부면을 합한다.
4. 하부면은 수평투영과 경사실길이를 구분한다.

도식의 슬래브 중복높이 0.12 m를 빼 보 측면높이 0.68 m를 사용한다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형

해설 근거: 현행 물량산출은 설계도면·공사계약 산출기준과 KCS 14 20 12의 실제 접촉면을 따른다.

복원 차이: 한솔은 헌치 하부를 수평투영해 16.04 m²로 계산했으나 문제는 보 하부면 산출을 요구하므로 경사실길이를 적용한 16.08 m²가 맞다. 한솔값은 오답 충돌로 공개한다.

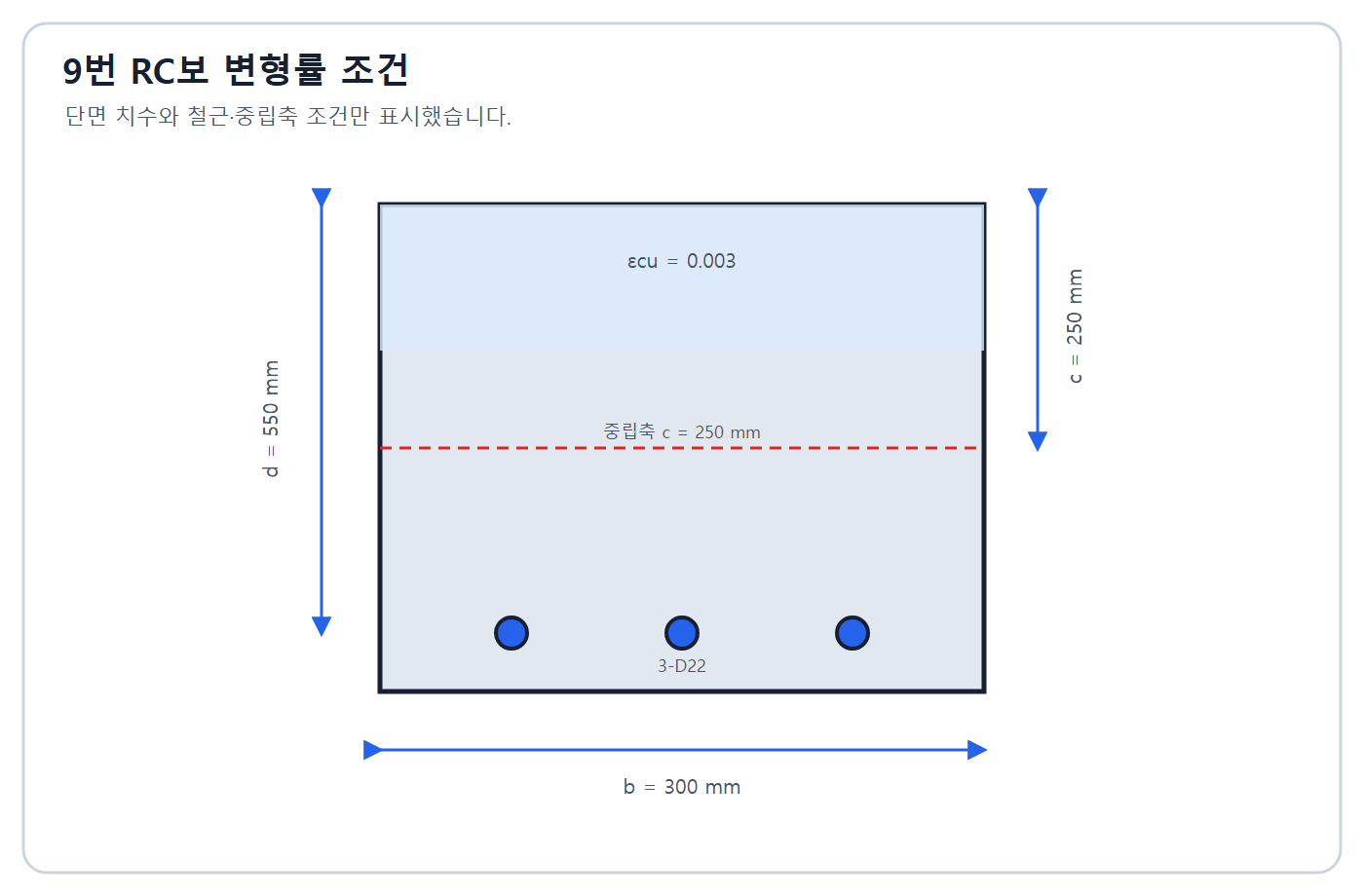

9. 유효깊이 550 mm, 중립축거리 c=250 mm인 철근콘크리트 보의 시험 당시 강도감소계수 φ를 구하시오.

정답과 해설 보기

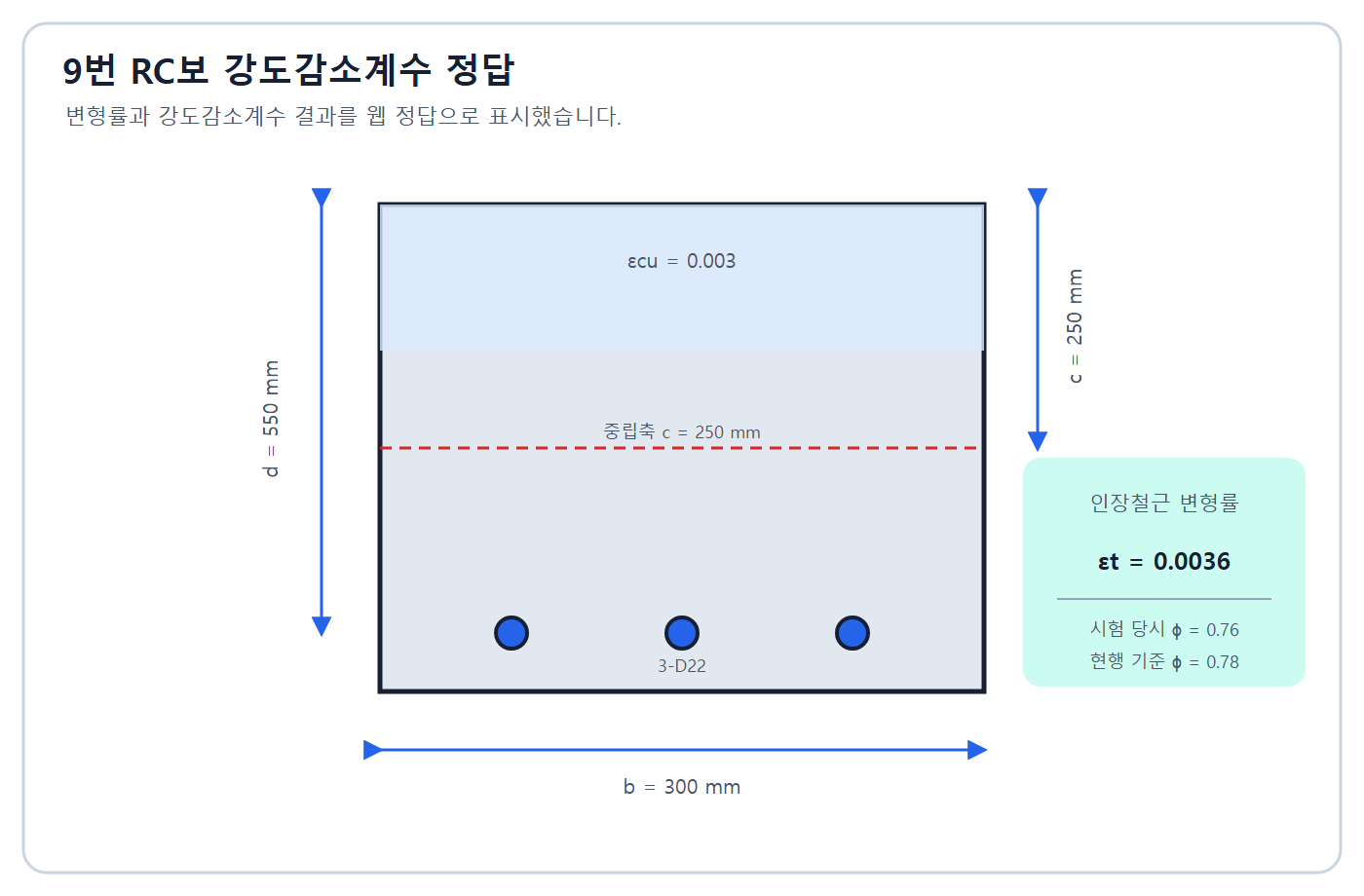

정답: 시험 당시 εcu=0.003을 적용하면 εt=(550-250)/250×0.003=0.0036, φ=0.756≒0.76이다. 현행 KDS에 모두CBT가 추가한 fck=28 MPa 조건을 적용하면 εcu=0.0033, εt=0.00396, φ≒0.78이다.

인정 가능한 표현: 시험 당시0.76·현행 fck28 조건0.78 · εt0.0036·φ0.756

채점 핵심어: 0.0036 · 0.76 · 0.00396 · 0.78

풀이 순서

1. 변형률 적합조건으로 인장철근 변형률을 구한다.
2. 시험 당시 변화구간 보간식에 대입한다.

강도감소계수는 기준 판본, 철근 항복변형률과 콘크리트 극한압축변형률에 따라 달라진다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형

해설 근거: 현행 KDS 14 20 20에서 fck=28 MPa 조건이면 εcu=0.0033을 적용해 φ≈0.78이다. 원복원 문제에는 fck가 없어 이 값은 추가조건을 둔 현행화 결과다.

복원 차이: 모두CBT /18609는 fck=28 MPa를 추가하고 εcu=0.0033으로 재계산해 φ=0.78을 제시한다. 이는 한솔 복원조건의 0.76과 충돌하므로 시험답과 현행화 예시를 분리한다.

10. 강구조 내화피복의 습식공법을 설명하고 공법 두 가지와 각각의 재료를 쓰시오.

1. 습식공법 정의
2. 공법·재료 1
3. 공법·재료 2

11. H-400×200×8×13, 필릿반지름 r=16 mm 형강의 플랜지와 웨브 판폭두께비를 구하시오.

1. 플랜지
2. 웨브

12. 철근콘크리트 슬래브와 강재 보 사이의 전단력을 전달하도록 강재에 용접되어 콘크리트에 매입되는 볼트형 부재의 명칭을 쓰시오.

13. 벽돌벽 백화현상의 방지대책 네 가지를 쓰시오.

1. 대책 1
2. 대책 2
3. 대책 3
4. 대책 4

14. 석재공사 중 깨진 석재를 접착하는 대표적인 접착제 한 가지를 쓰시오.

15. 표준형 벽돌 1,000장으로 할증 없이 1.5B 두께 벽을 쌓을 수 있는 면적을 구하시오. 1.5B 소요량은 224장/m²로 본다.

16. 메탈 라스(Metal lath)와 펀칭 메탈(Punching metal)을 각각 설명하시오.

1. 메탈 라스
2. 펀칭 메탈

17. 건설공사 원가절감기법인 VE의 사고방식 네 가지를 쓰시오.

1. 사고방식 1
2. 사고방식 2
3. 사고방식 3
4. 사고방식 4

18. LCC와 VE를 각각 설명하시오.

1. LCC
2. VE

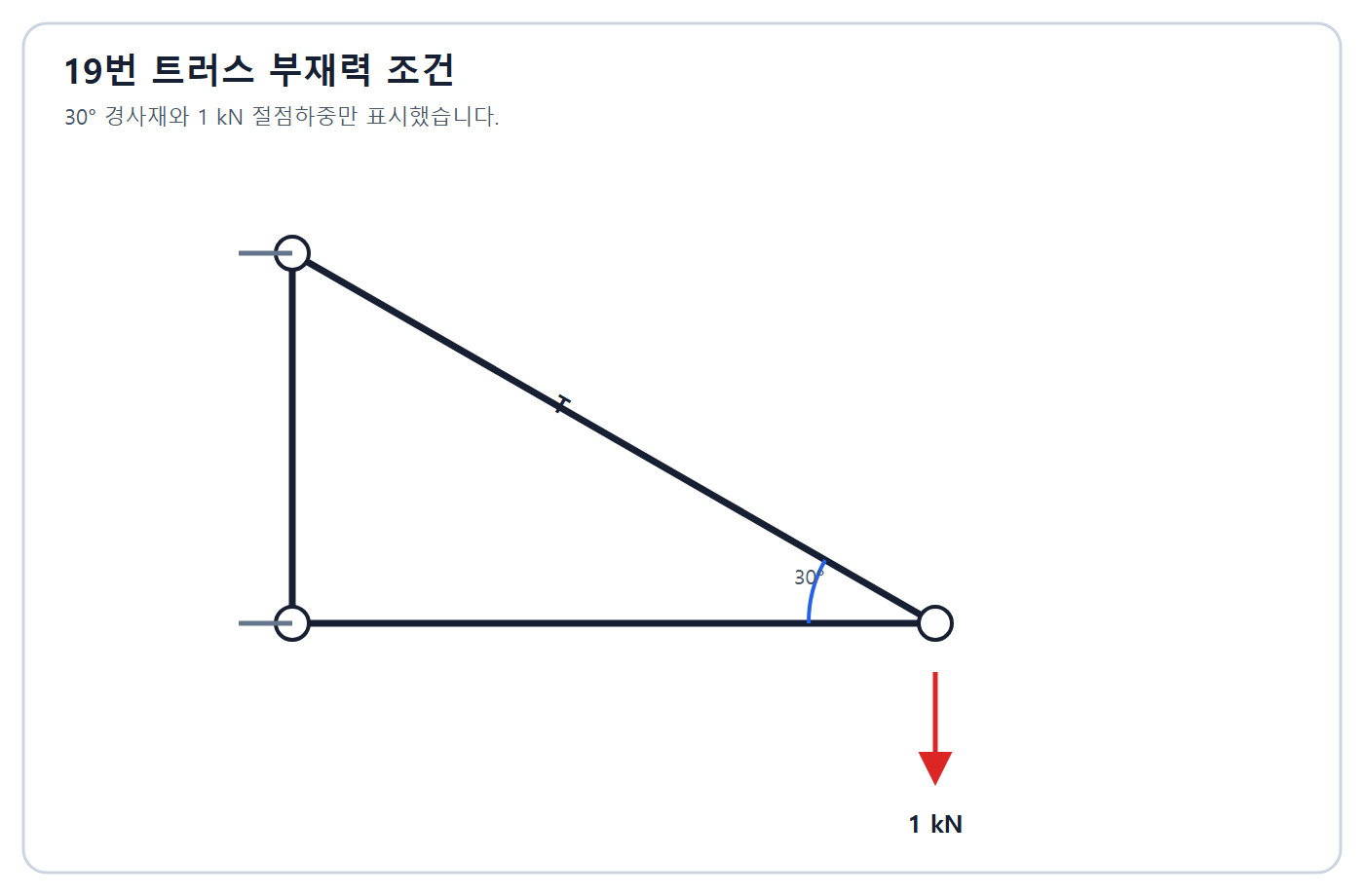

19. 그림의 절점에서 수평과 30°인 T부재가 연직하중 1 kN을 받을 때 T부재력을 구하시오. 인장은 +, 압축은 -이다.

정답과 해설 보기

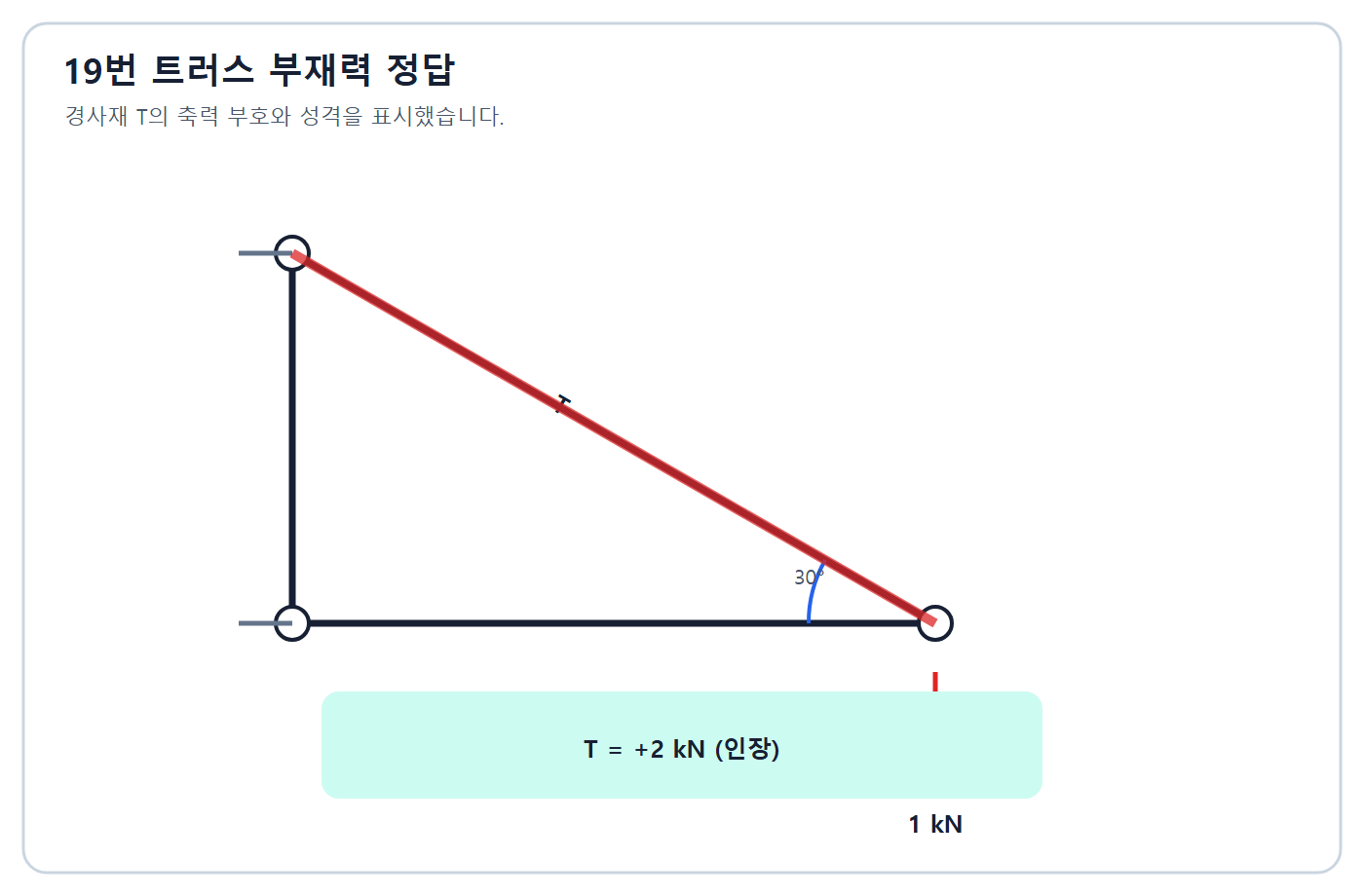

정답: ΣV=0: F_T sin30°-1=0이므로 F_T=1/0.5=+2 kN, 인장이다.

인정 가능한 표현: +2 kN · 2kN 인장

채점 핵심어: sin30 · +2 kN · 인장

풀이 순서

1. 절점에서 각 부재력을 인장으로 가정한다.
2. 연직평형식으로 T부재력을 구하고 양의 부호를 인장으로 판정한다.

수평부재는 연직분력이 없으므로 T부재의 연직분력이 하중을 지지한다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 현행 구조해석도 동일한 절점 평형을 사용하되 실제 접합·좌굴·설계강도는 별도 검토한다.

복원 차이: 복원자료 간 수치 충돌 없음.

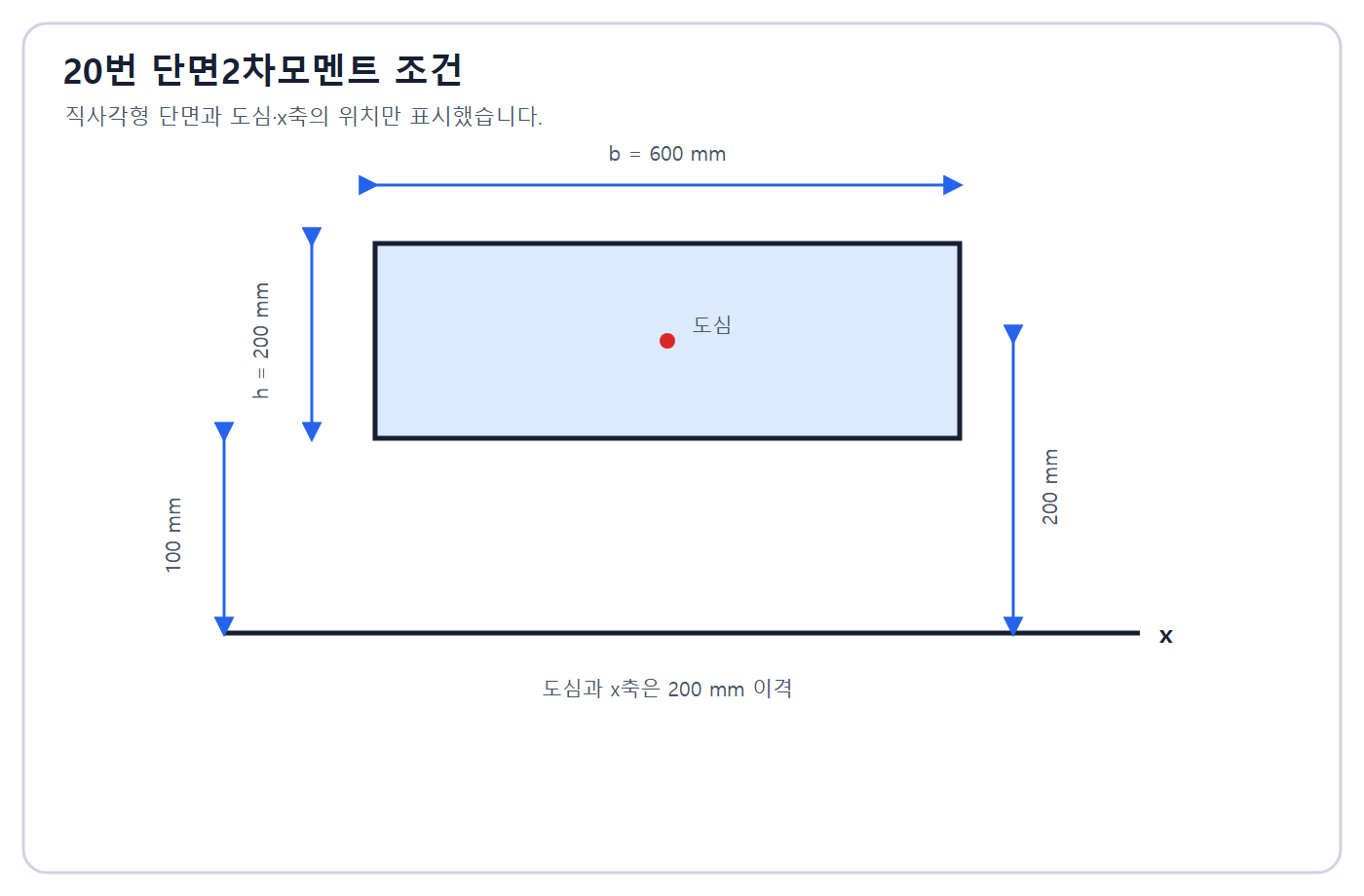

20. 폭 600 mm·높이 200 mm 직사각형 단면의 하단에서 100 mm 아래에 있는 x-x축에 대한 단면2차모멘트를 구하시오.

정답과 해설 보기

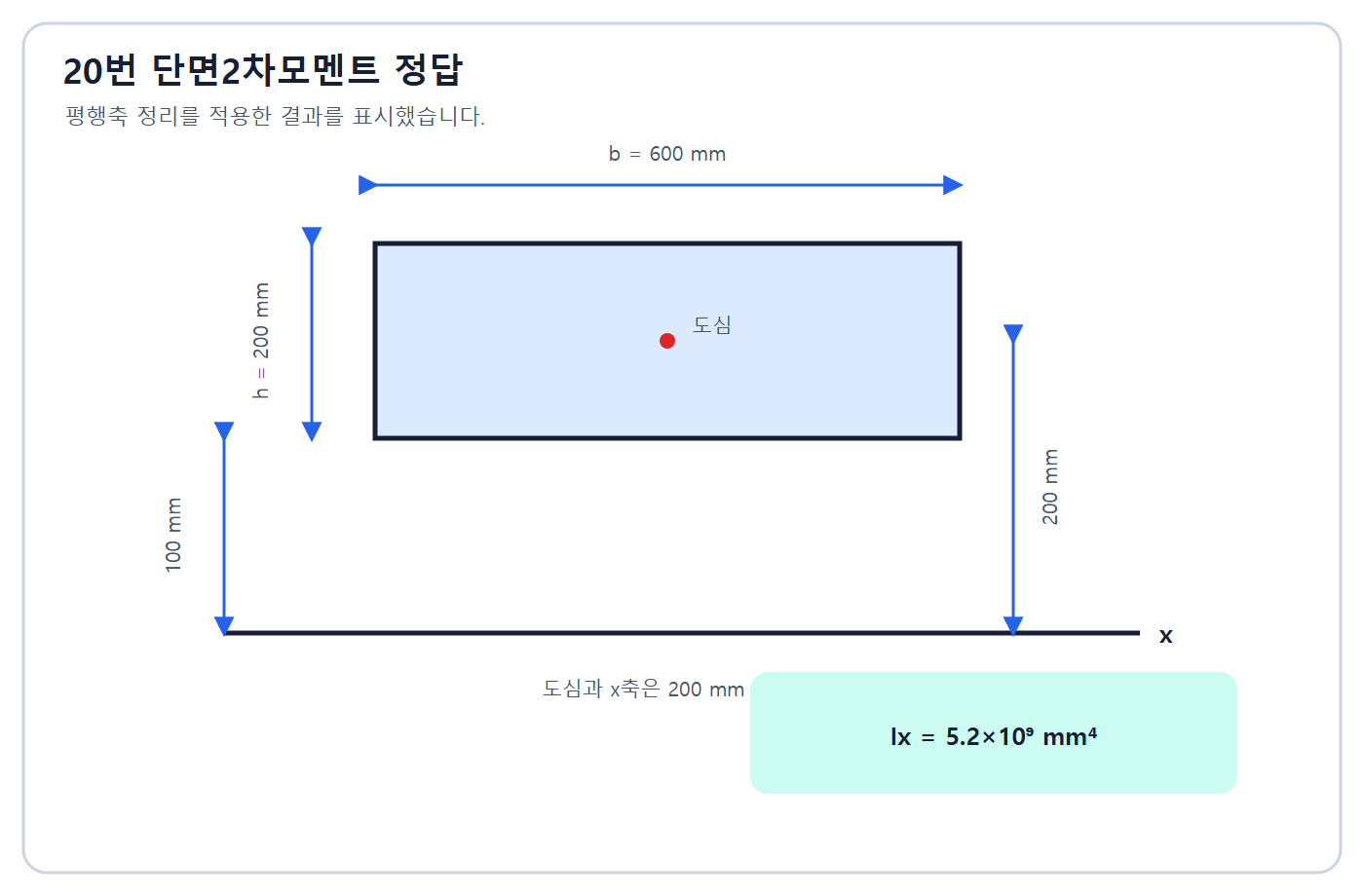

정답: 도심에서 x축까지 d=100+200/2=200 mm. I_x=bh³/12+Ad²=600×200³/12+(600×200)×200²=5.2×10⁹ mm⁴.

인정 가능한 표현: 5.2×10^9 mm4

채점 핵심어: d=200 · bh³/12 · Ad² · 5.2×10⁹

풀이 순서

1. 단면 도심과 기준축의 거리 200 mm를 구한다.
2. 평행축정리 I=Ic+Ad²를 적용한다.

100 mm는 단면 하단부터 x축까지 거리이며 도심거리 자체가 아니다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 현행 구조역학에서도 평행축정리를 동일하게 적용한다.

복원 차이: 복원자료 간 수치 충돌 없음.

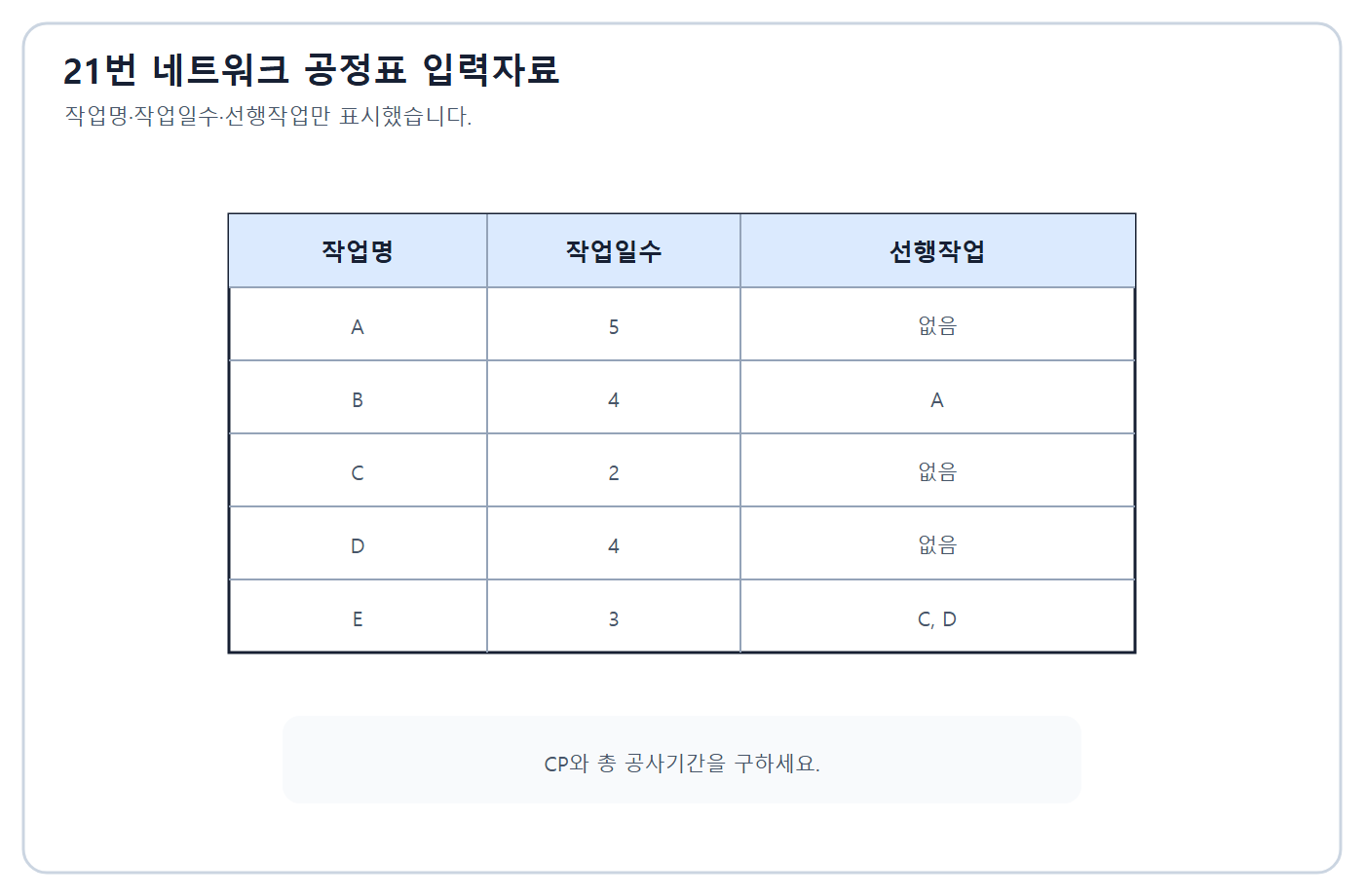

21. A-5-선행없음, B-4-A, C-2-선행없음, D-4-선행없음, E-3-C·D인 데이터를 ADM 네트워크로 작성하고 주공정선과 총공기를 표시하시오.

정답과 해설 보기

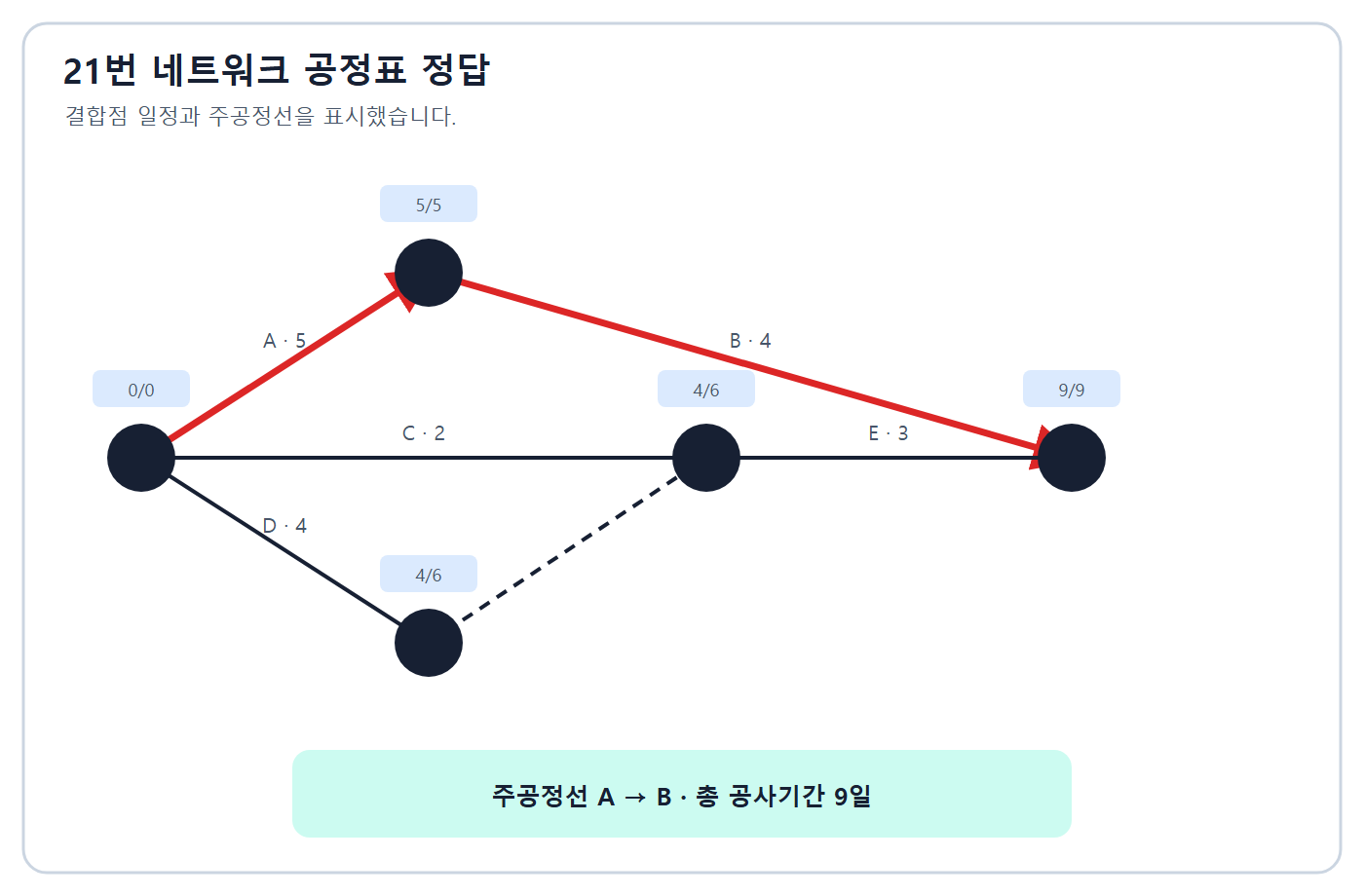

정답: A(0→5) 뒤 B(5→9), C(0→2), D(0→4), C·D가 모두 끝난 뒤 E(4→7)이다. 주공정선 A-B, 총공기 9일이다. C와 D의 병합 논리를 위해 D 종료점에서 C·E 결합점으로 더미를 둔다.

인정 가능한 표현: A-B·9일·C,D 병합 더미

채점 핵심어: A-B · 9일 · 더미 · C,D

풀이 순서

1. 선행작업 없는 A·C·D를 개시점에서 분기한다.
2. B는 A 뒤에 둔다.
3. E는 C와 D가 모두 끝난 뒤 시작하도록 더미로 병합한다.
4. 가장 긴 A-B를 굵게 표시한다.

경로길이는 A-B=9, D-E=7, C-E=5일이다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 실무는 CPM 정의와 승인 공정표의 달력·자원·제약·진도기준을 적용한다.

복원 차이: 한솔·모두CBT의 네트워크 논리와 주공정선은 일치한다.

22. 현장에서 레미콘 공장을 선정할 때 고려할 사항 세 가지를 쓰시오.

1. 사항 1
2. 사항 2
3. 사항 3

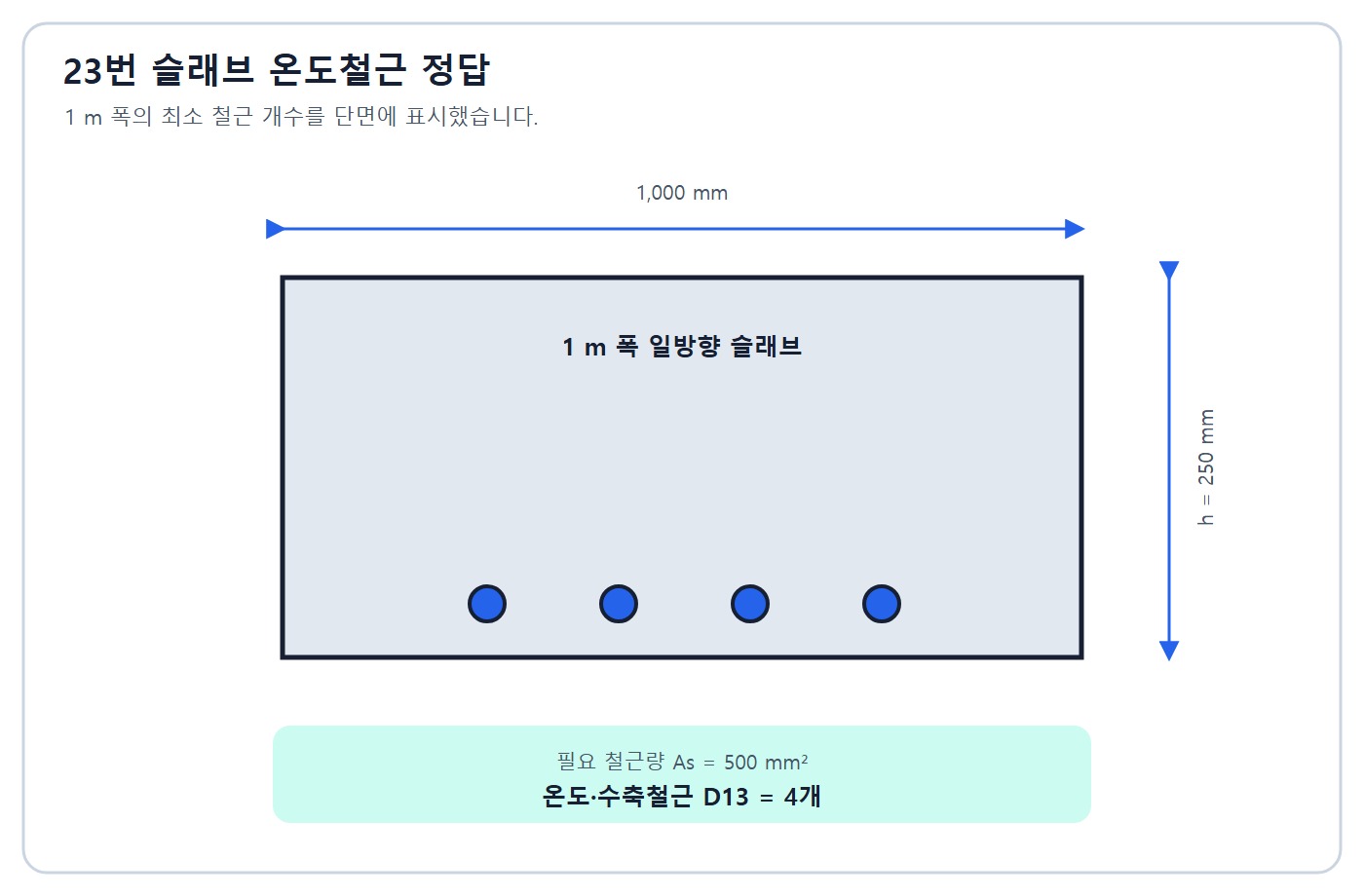

23. 두께 250 mm인 1방향 슬래브 단위폭 1 m에 시험 당시 철근비 ρ=0.0020을 적용할 때 수축·온도철근량과 D13(127 mm²) 필요 개수를 구하시오. fy=400 MPa이다.

1. 철근량
2. D13 개수

정답과 해설 보기

정답: A_s=ρbh=0.0020×1,000×250=500 mm²/m. n=500/127=3.937이므로 최소 4개/m이다.

인정 가능한 표현: 500 mm2/m·D13 4개

채점 핵심어: 0.0020 · 500 mm² · 500/127 · 4개

풀이 순서

1. 시험 당시 표에서 ρ=0.0020을 읽는다.
2. 단위폭×두께에 철근비를 곱한다.
3. D13 단면적으로 나누고 올림한다.

개수만으로 실제 간격을 확정하려면 첫·끝 철근 배치와 피복·최대간격을 함께 검토해야 한다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형

해설 근거: 현행은 KDS 14 20 50 최신판의 철근종류·항복강도별 최소비와 최대간격을 적용한다.

복원 차이: 복원계산은 500 mm²·4개로 일치한다. 다만 ρ=0.0020을 모든 현행 슬래브에 일률 적용하지 않는다.

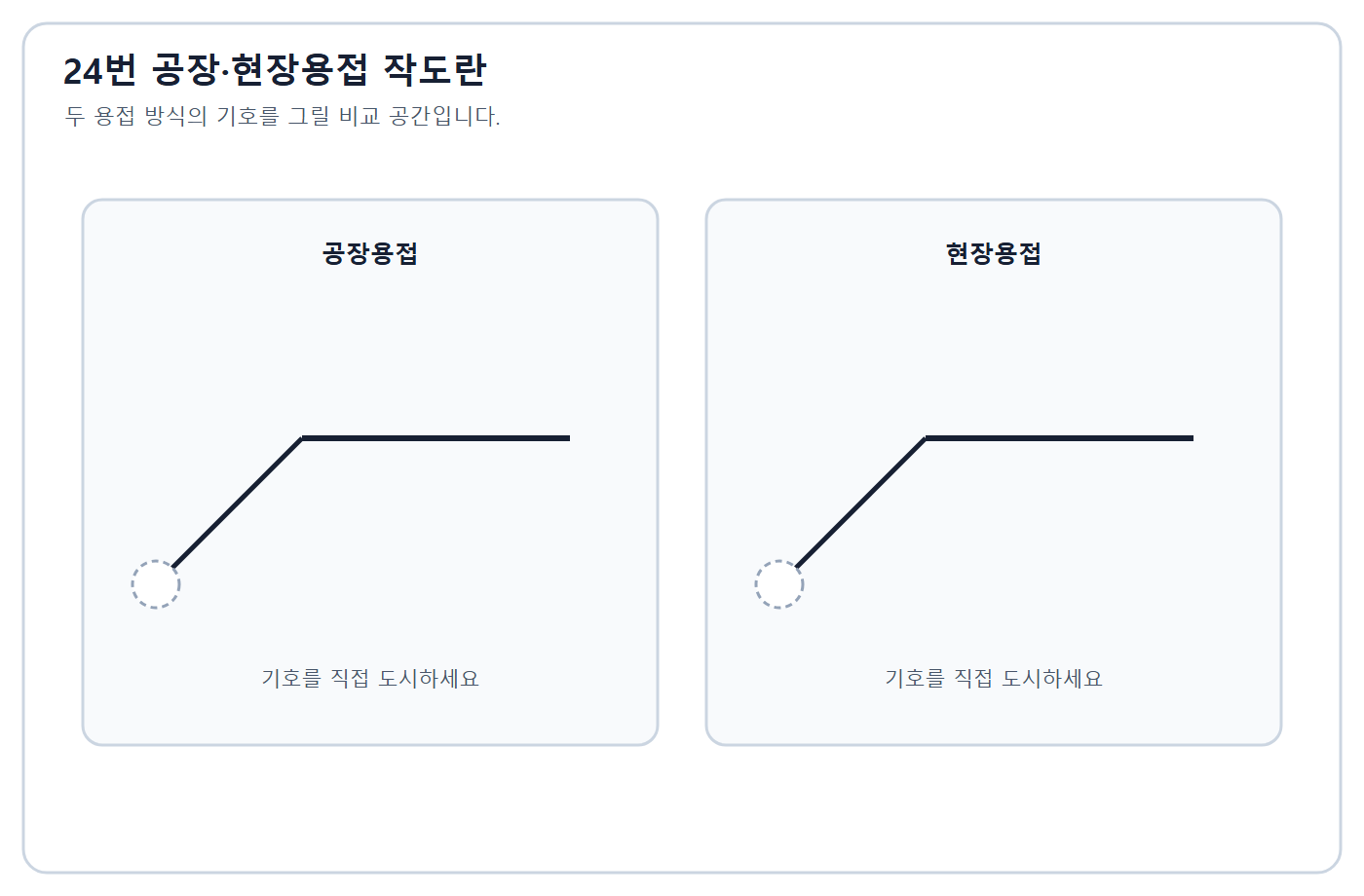

24. 그림의 철골 보 이음에서 공장용접과 현장용접에 맞는 용접기호를 완성하시오.

1. 공장용접 기호
2. 현장용접 기호

정답과 해설 보기

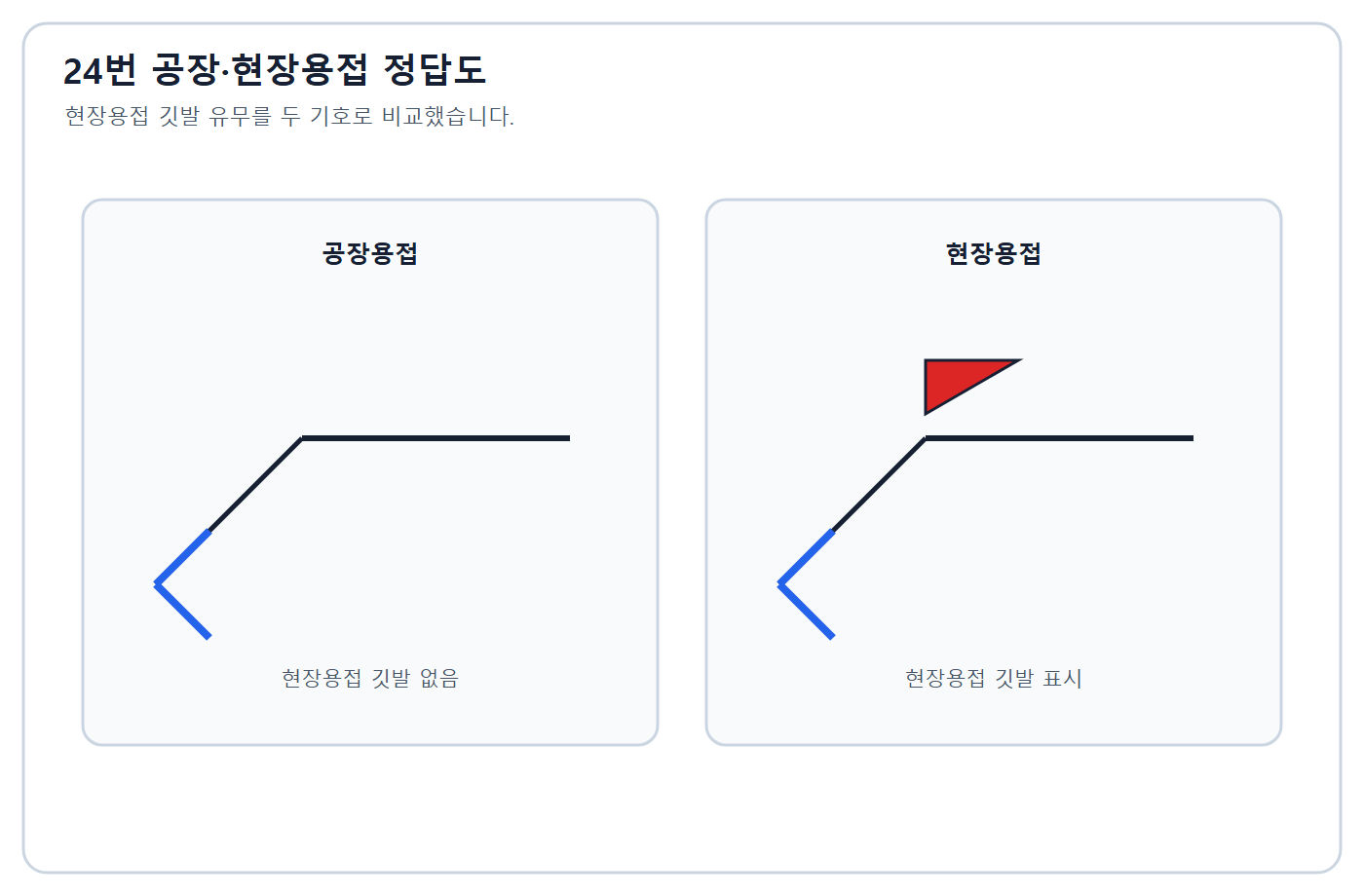

정답: 공장용접은 플랜지 용접기호만 표시하고 현장용접 깃발을 붙이지 않는다. 현장용접은 같은 플랜지 용접기호의 지시선 꺾임부에 현장용접 깃발을 추가한다. 웨브의 볼트 이음은 용접기호 대상이 아니다.

인정 가능한 표현: 공장용접 깃발없음·현장용접 깃발추가 · 도식의 플랜지 용접기호 완성

채점 핵심어: 공장용접 · 현장용접 · 깃발 · 플랜지

풀이 순서

1. 공장용접 도식에는 지시선과 용접기호를 완성한다.
2. 현장용접 도식에는 교점의 깃발을 추가한다.
3. 상·하 플랜지와 웨브 접합을 구분한다.

실제 기호의 홈형상·완전용입 여부는 구조도면 상세와 WPS가 결정한다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형

해설 근거: 현행은 적용 용접기호 KS/ISO, KCS 14 31 20과 승인 WPS·접합상세를 따른다.

복원 차이: 한솔 원도는 여러 빈 용접기호를 요구하지만 텍스트만으로 홈형상을 완전히 재현할 수 없어 자체 도식 연결이 필수다. 모두CBT는 공장·현장 깃발 차이로 설명한다.

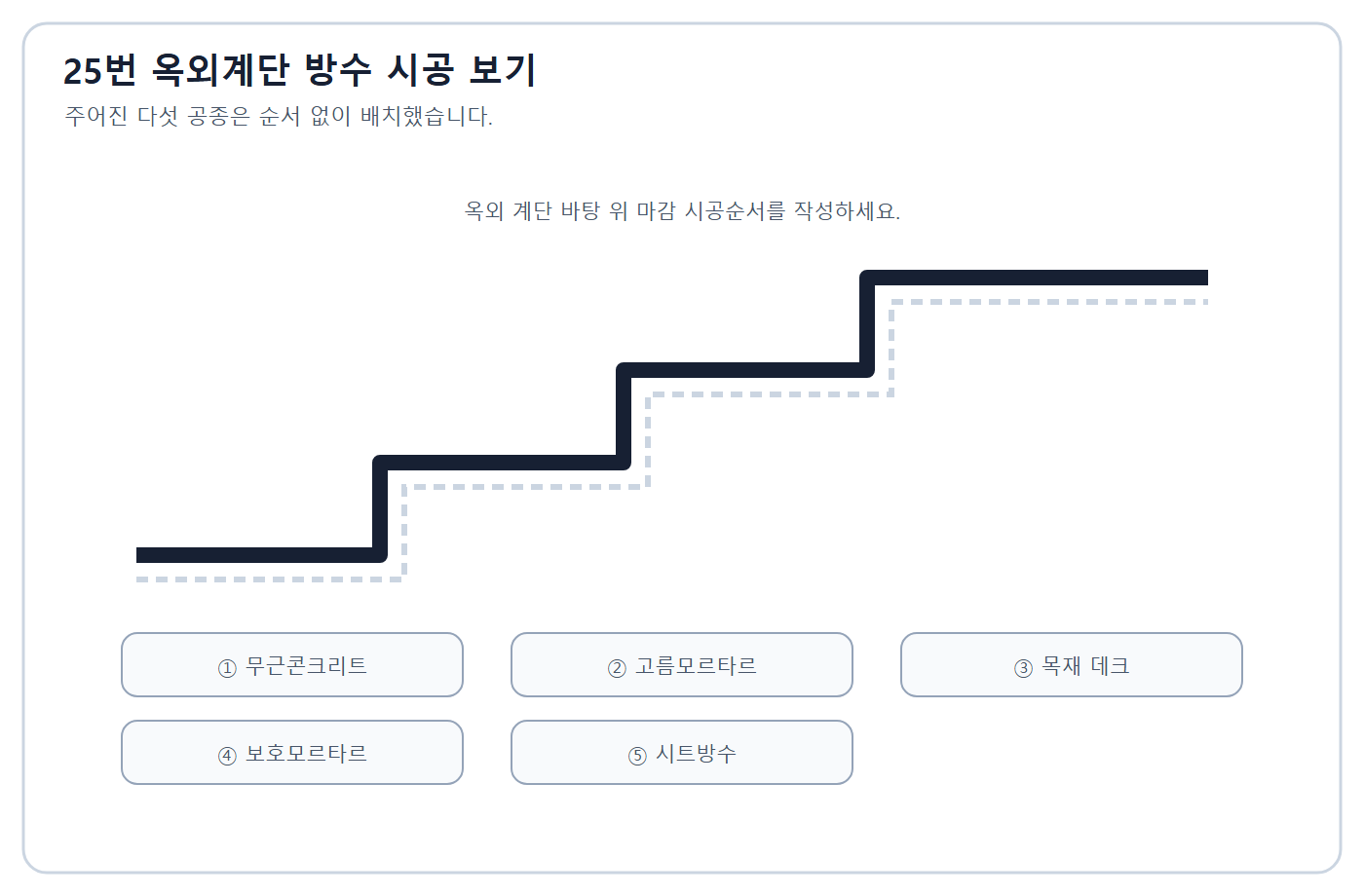

25. 콘크리트 옥상 시트방수의 층을 하단부터 배열하시오. 보기: ①무근콘크리트 ②고름모르타르 ③목재데크 ④보호모르타르 ⑤시트방수.

1. 층 1
2. 층 2
3. 층 3
4. 층 4
5. 층 5

정답과 해설 보기

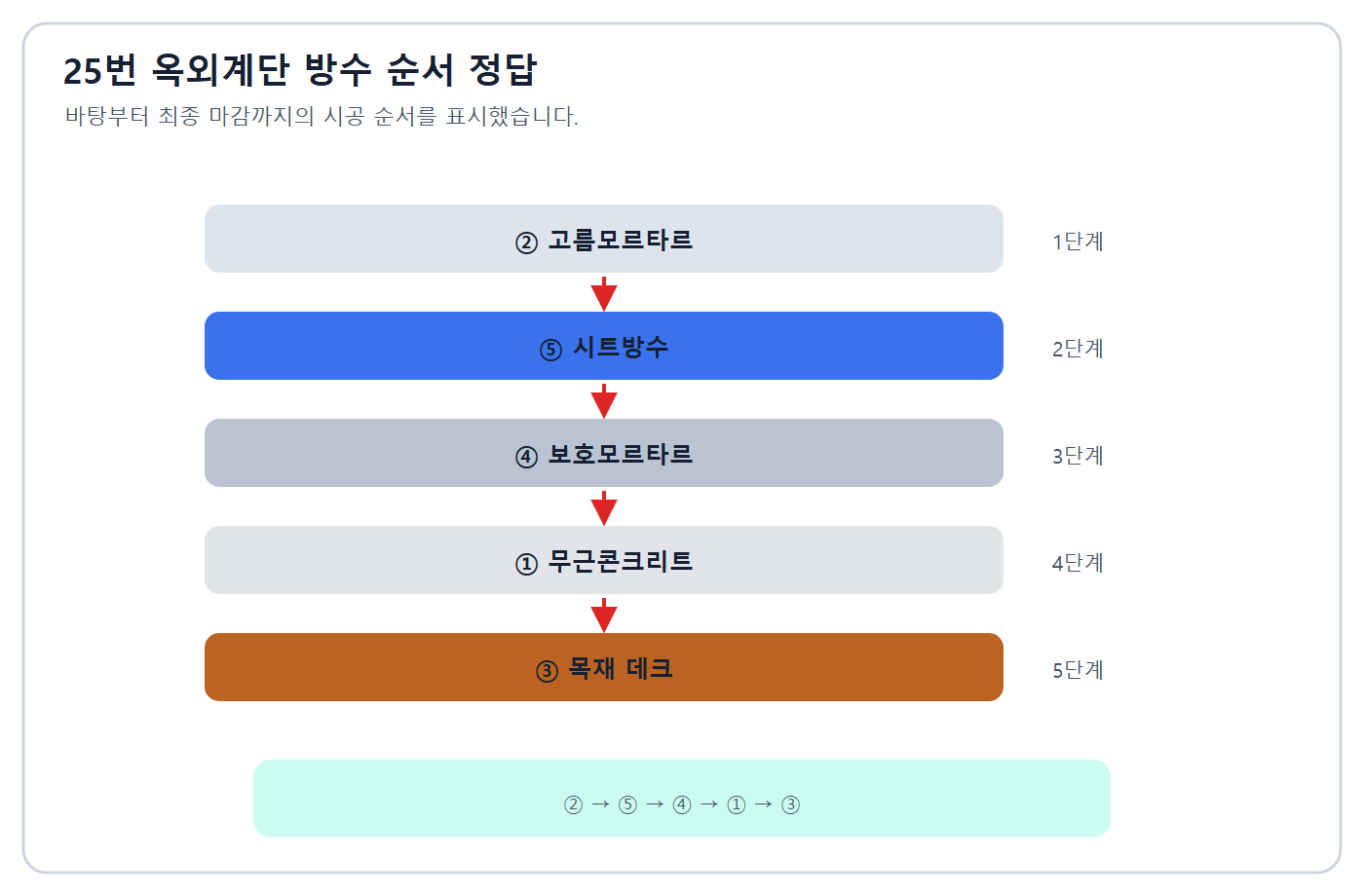

정답: ② 고름모르타르 → ⑤ 시트방수 → ④ 보호모르타르 → ① 무근콘크리트 → ③ 목재데크.

인정 가능한 표현: 2-5-4-1-3 · 고름모르타르-시트방수-보호모르타르-무근콘크리트-목재데크

채점 핵심어: ② · ⑤ · ④ · ① · ③

풀이 순서

1. 바탕을 고름모르타르로 정리한다.
2. 시트방수층을 시공한다.
3. 보호모르타르와 무근콘크리트로 보호한다.
4. 최상부 목재데크를 시공한다.

복원도는 보호형 시트방수 위에 무근콘크리트와 목재데크가 놓이는 특정 상세다.

복원 근거: 한솔아카데미 2020년 3회 건축기사 실기 기출유형 · 한솔아카데미 2020년 3회 공개 복원 PDF · 모두CBT 건축기사 실기 2020년 3회차 전체 섞기형

해설 근거: 현행은 KCS 41 40 02와 설계도서의 바탕·프라이머·시트·접합·보호·배수·신축줄눈 상세를 따른다.

복원 차이: 복원자료 간 배열 충돌 없음.

26. 유성 바니시(유성 니스)의 구성재료 두 가지를 쓰시오.

1. 재료 1
2. 재료 2
