건축기사 실기 기출문제 2020년 5회 후기복원

1. 시공계획서의 환경관리·친환경관리 서류에 포함할 내용을 네 가지 쓰시오.

1. 항목 1
2. 항목 2
3. 항목 3
4. 항목 4

2. 설명에 맞는 토공기계를 쓰시오. (1) 좁은 곳을 수직으로 깊게 파고 토사를 집어 올리는 장비 (2) 장비 위치보다 낮은 곳을 굴착하는 장비.

1. (1)
2. (2)

3. 탑다운 공법에서 협소한 부지의 작업공간을 넓게 활용할 수 있는 이유를 설명하시오.

4. 마이크로파일의 정의와 장점 두 가지를 쓰시오.

1. 정의
2. 장점 1
3. 장점 2

5. 별도 조건 없이 수중콘크리트로 타설되는 철근콘크리트의 최소 피복두께를 쓰시오.

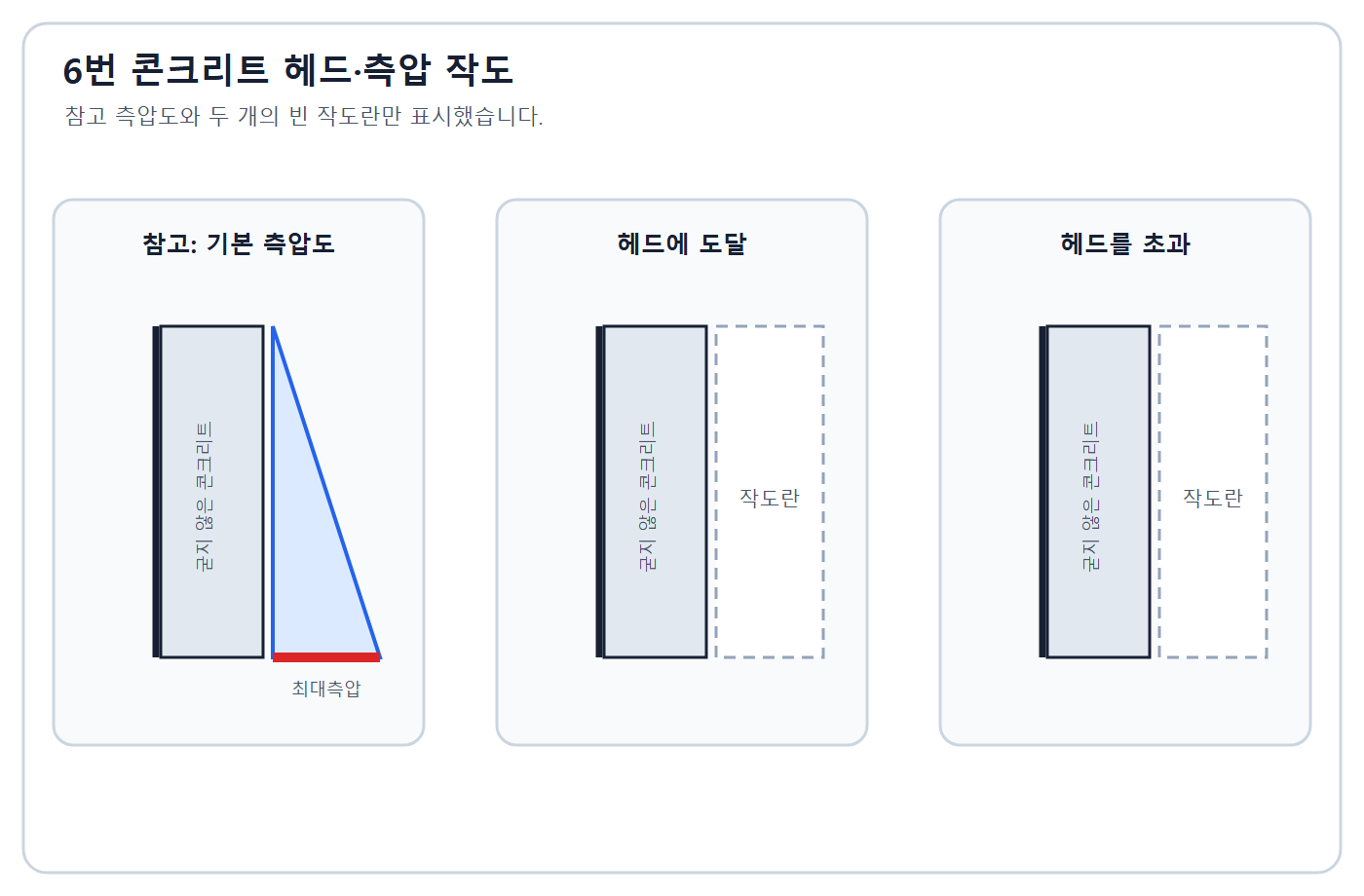

6. 콘크리트 측압분포를 콘크리트 높이가 콘크리트 헤드에 도달한 경우와 그 높이를 초과한 경우로 나누어 그리고 최대측압 부분을 굵게 표시하시오.

1. 헤드 도달
2. 헤드 초과

정답과 해설 보기

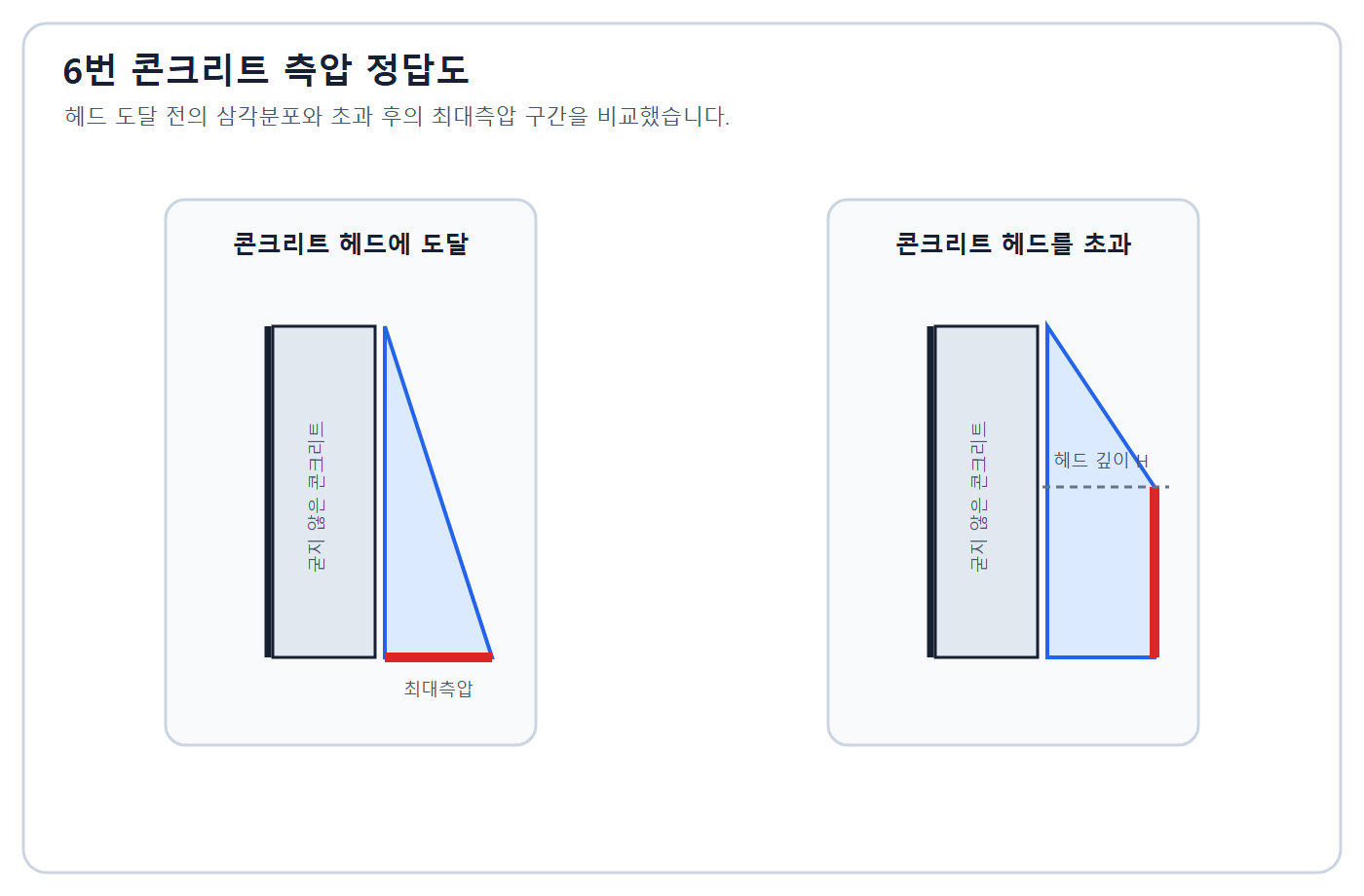

정답: 헤드 도달 시 자유표면 0에서 바닥의 최대측압까지 선형 증가하는 삼각분포이다. 헤드 초과 시 상부 헤드 깊이까지 선형 증가하고 그 아래는 최대측압이 일정한 사다리꼴 분포이다.

인정 가능한 표현: 도달 삼각분포·초과 상부삼각+하부등분포

채점 핵심어: 콘크리트 헤드 · 삼각분포 · 최대측압 · 등분포

풀이 순서

1. 자유표면의 측압을 0으로 둔다.
2. 헤드까지 선형 증가시킨다.
3. 초과 깊이에서는 최대측압 일정 구간을 굵게 표시한다.

타설속도·온도·슬럼프·혼화제·다짐이 측압에 영향을 주므로 실제 거푸집 설계는 정수압만으로 단정하지 않는다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KCS 14 20 12와 거푸집 설계기준의 측압 산정·타설속도·안전율을 따른다.

복원 차이: 다크라쿤은 '2회 타설과 2차 타설 측압'으로 달리 복원한다. 한솔 렌더의 헤드 도달/초과 문구를 주복원하되 공식 원문은 확정하지 않는다.

7. 슬라이딩폼과 터널폼을 각각 설명하시오.

1. 슬라이딩폼
2. 터널폼

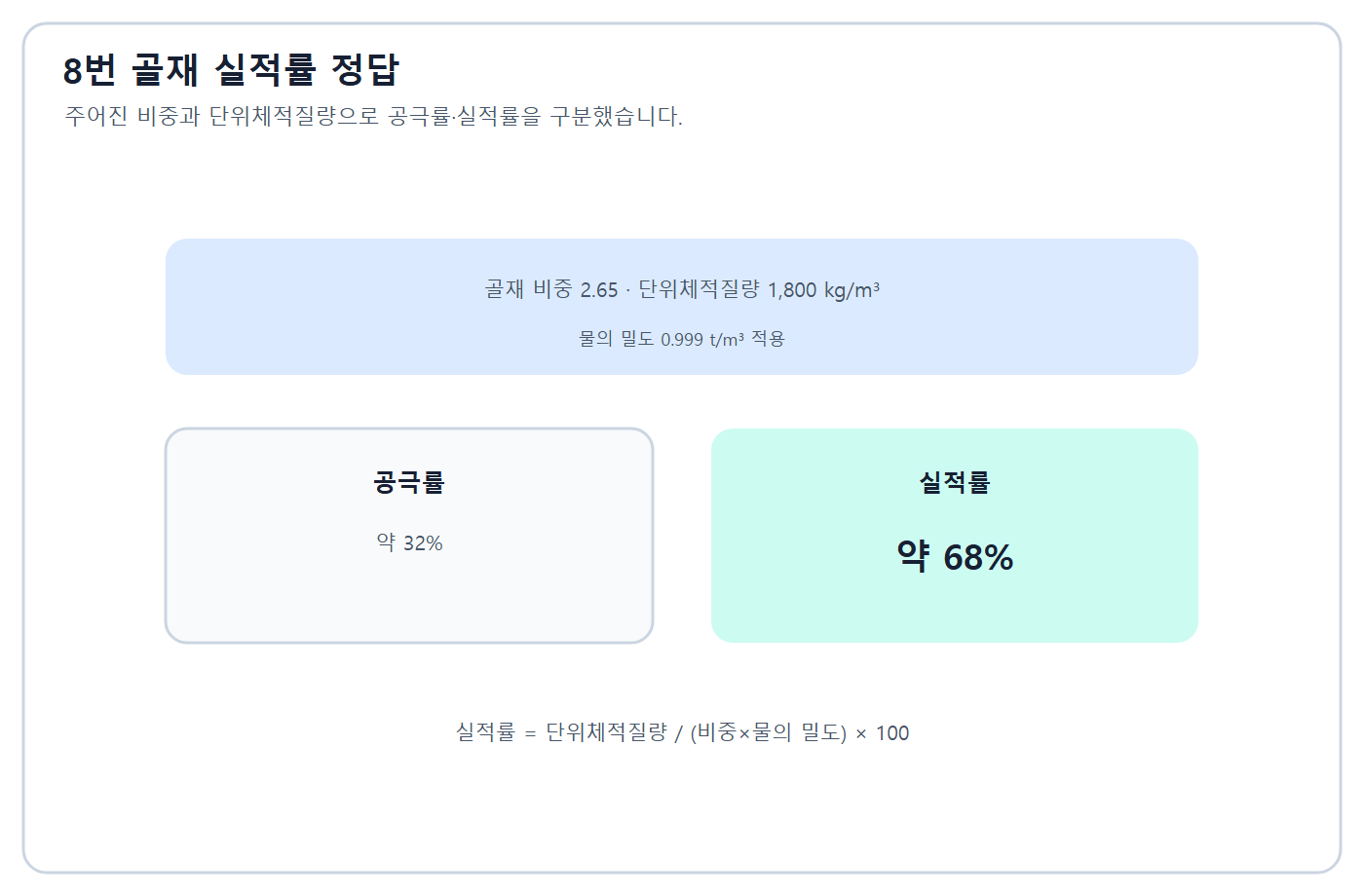

8. 골재 비중이 2.65, 단위용적질량이 1,800 kg/m³일 때 실적률을 구하시오.

정답과 해설 보기

정답: 비중 조건이면 입자밀도=2.65×999=2,647.35 kg/m³, 실적률=1,800/2,647.35×100=67.99%≒68%이다. 2.65 g/cm³를 질량밀도로 직접 주었다면 67.92%로 계산되지만 반올림 답은 68%로 같다.

인정 가능한 표현: 68% · 67.99%

채점 핵심어: 2647.35 · 1800/2647.35 · 67.99 · 68%

풀이 순서

1. 비중에 기준 물 밀도 999 kg/m³를 곱한다.
2. 단위용적질량을 입자밀도로 나눈다.
3. 백분율로 반올림한다.

비중과 질량밀도는 정의가 다르므로 문제의 단위를 그대로 읽어야 한다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KS F 2505의 용기·다짐방법·입자밀도와 실적률 산식을 따른다.

복원 차이: 한솔은 비중 2.65로 0.999를 적용해 67.99%, 모두CBT는 밀도 2.65 g/cm³로 바꿔 67.92%를 제시한다. 조건은 충돌하지만 정수 답 68%는 같다.

9. 고강도 콘크리트의 폭렬현상을 설명하시오.

10. 보통골재 콘크리트 fck=24 MPa, 철근 탄성계수 Es=200,000 MPa일 때 시험 당시 식으로 콘크리트 탄성계수와 탄성계수비를 구하시오.

1. 콘크리트 탄성계수
2. 탄성계수비

정답과 해설 보기

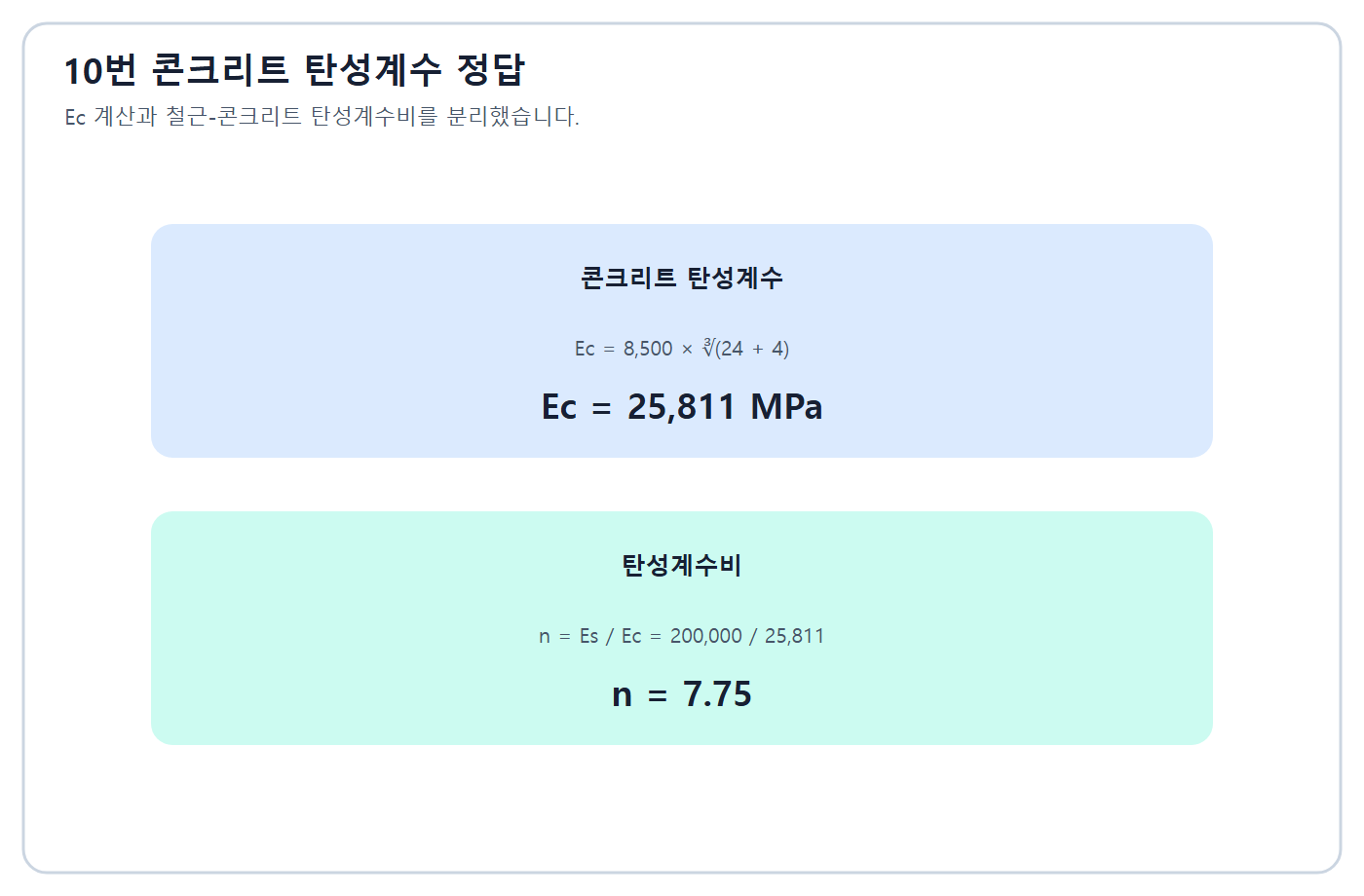

정답: fcu=fck+4=28 MPa, Ec=8,500×∛28=25,811 MPa. n=Es/Ec=200,000/25,811=7.7486≒7.75이다.

인정 가능한 표현: Ec 25811MPa·n 7.75

채점 핵심어: 28 MPa · 25811 MPa · 200000/25811 · 7.75

풀이 순서

1. 평균압축강도 fcu=28 MPa를 구한다.
2. Ec=8,500∛fcu에 대입한다.
3. Es/Ec로 탄성계수비를 계산한다.

Ec는 콘크리트 단위질량·강도·기준 판본에 따라 식이 달라질 수 있다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KDS 14 20 10 최신판의 콘크리트 탄성계수 식과 해당 단위질량·평균강도를 적용한다.

복원 차이: 독립 재계산 결과 한솔·모두CBT와 일치한다. 한솔 해답 p10 머리말의 '2020. 2회'는 편집 오기다.

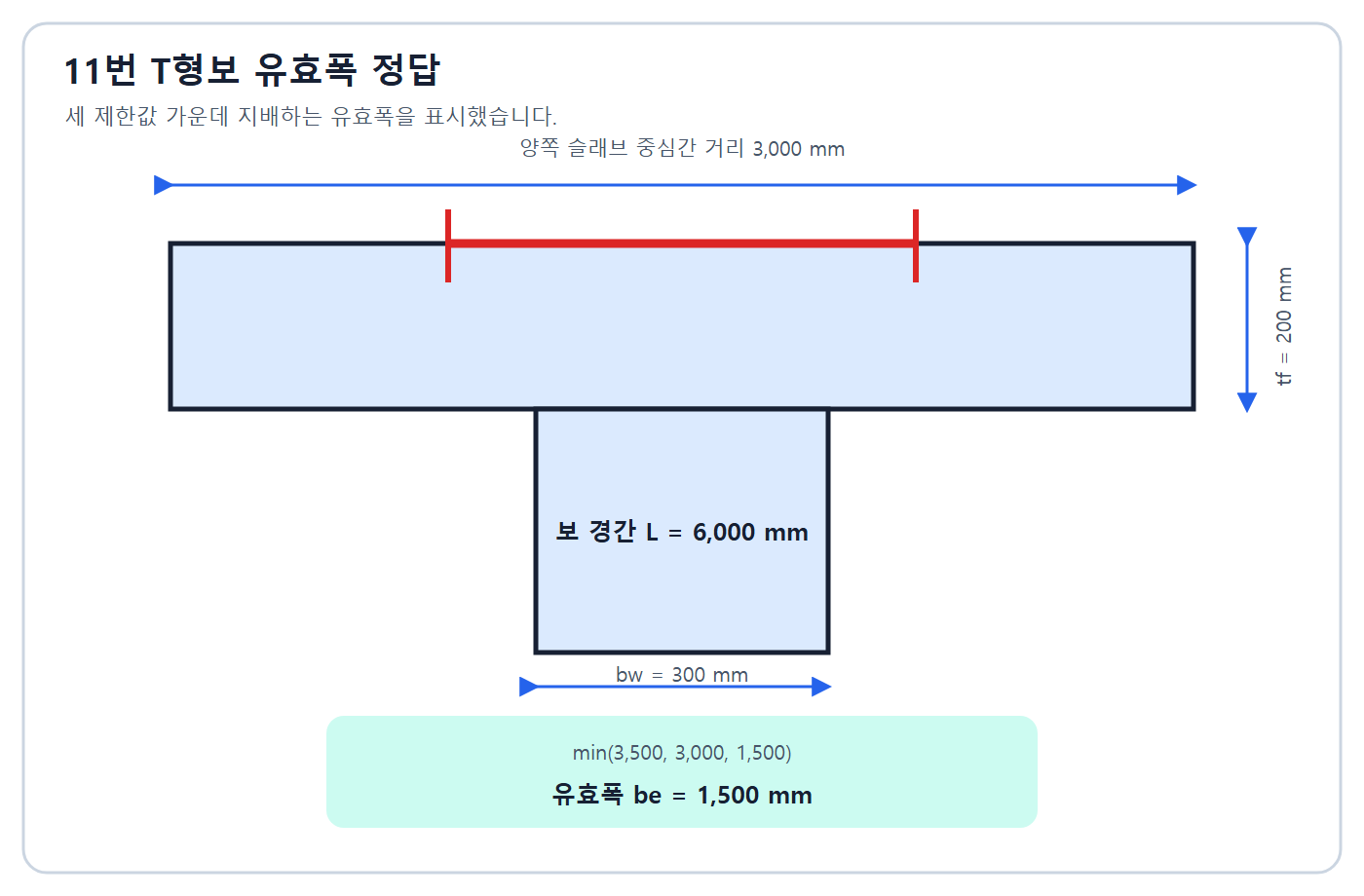

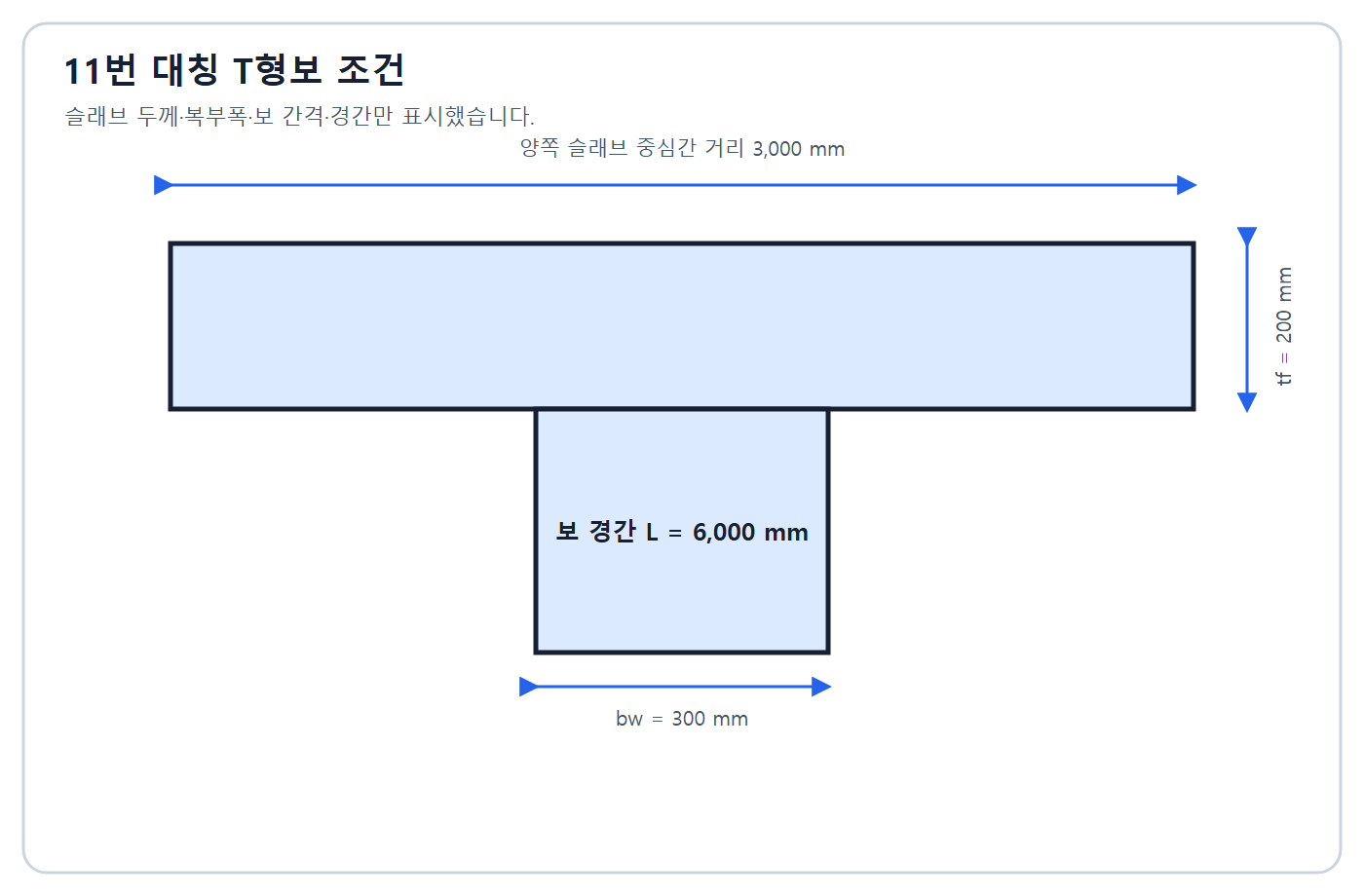

11. 슬래브 두께 200 mm, 복부폭 300 mm, 양쪽 슬래브 중심간 거리 3,000 mm, 보 경간 6,000 mm인 대칭 T형보의 유효폭을 구하시오.

정답과 해설 보기

정답: 16t_f+b_w=3,500 mm, 양쪽 슬래브 중심간 거리=3,000 mm, 경간/4=1,500 mm 중 최솟값이므로 b_e=1,500 mm이다.

인정 가능한 표현: 1500 mm

채점 핵심어: 3500 · 3000 · 6000/4 · 1500 mm

풀이 순서

1. 슬래브 두께 제한값 3,500 mm를 구한다.
2. 보 간격 제한값 3,000 mm를 확인한다.
3. 경간 제한값 1,500 mm를 구해 최솟값을 택한다.

유효폭은 실제 플랜지 전폭이 아니라 전단지연을 고려한 등가 압축폭이다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KDS 14 20 20 최신판의 일체형 T형보 유효플랜지폭 규정을 적용한다.

복원 차이: 모두CBT /12576는 3,000 mm를 보 사이 내경으로 바꿔 중심간 3,300 mm를 계산했으나 최종 지배값 1,500 mm는 같다. 한솔의 중심간 3,000 mm를 주조건으로 사용한다.

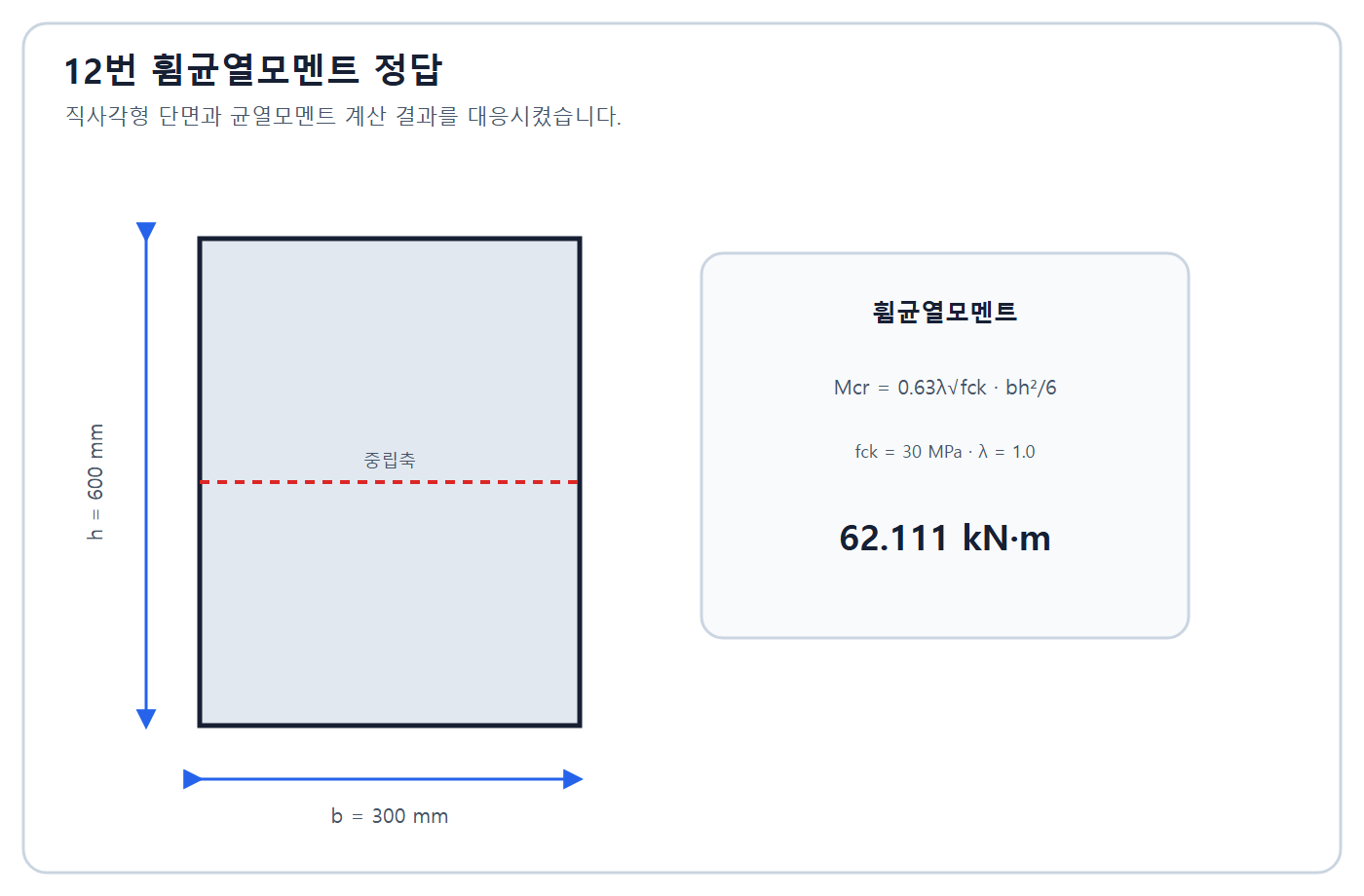

12. 300×600 mm 직사각형 보, 보통중량콘크리트 fck=30 MPa일 때 외력에 대한 휨균열모멘트 Mcr을 구하시오.

정답과 해설 보기

정답: f_r=0.63√30 MPa, I_g/y_t=bh²/6=300×600²/6 mm³. 따라서 Mcr=f_r I_g/y_t=62,111,738 N·mm=62.11 kN·m이다.

인정 가능한 표현: 62.11 kNm · 62.111 kNm

채점 핵심어: 0.63√30 · bh²/6 · 62111738 · 62.11 kN·m

풀이 순서

1. 파괴계수 fr=0.63√fck를 구한다.
2. 직사각형 단면계수 bh²/6을 구한다.
3. 두 값을 곱해 kN·m로 환산한다.

제시된 fy는 균열모멘트 산정에 직접 사용하지 않는 조건이다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KDS 14 20 20의 파괴계수와 총단면2차모멘트·인장연단거리 정의를 적용한다.

복원 차이: 독립 재계산 결과 한솔값 62.111 kN·m와 일치한다. 한솔 해답 p11 머리말의 '2020. 2회'는 편집 오기다.

13. 온도·수축철근의 배근목적을 설명하시오.

14. 철골 용접접합의 단점 두 가지를 쓰시오.

1. 단점 1
2. 단점 2

15. 강구조 부재의 절단가공 방법 세 가지를 쓰시오.

1. 방법 1
2. 방법 2
3. 방법 3

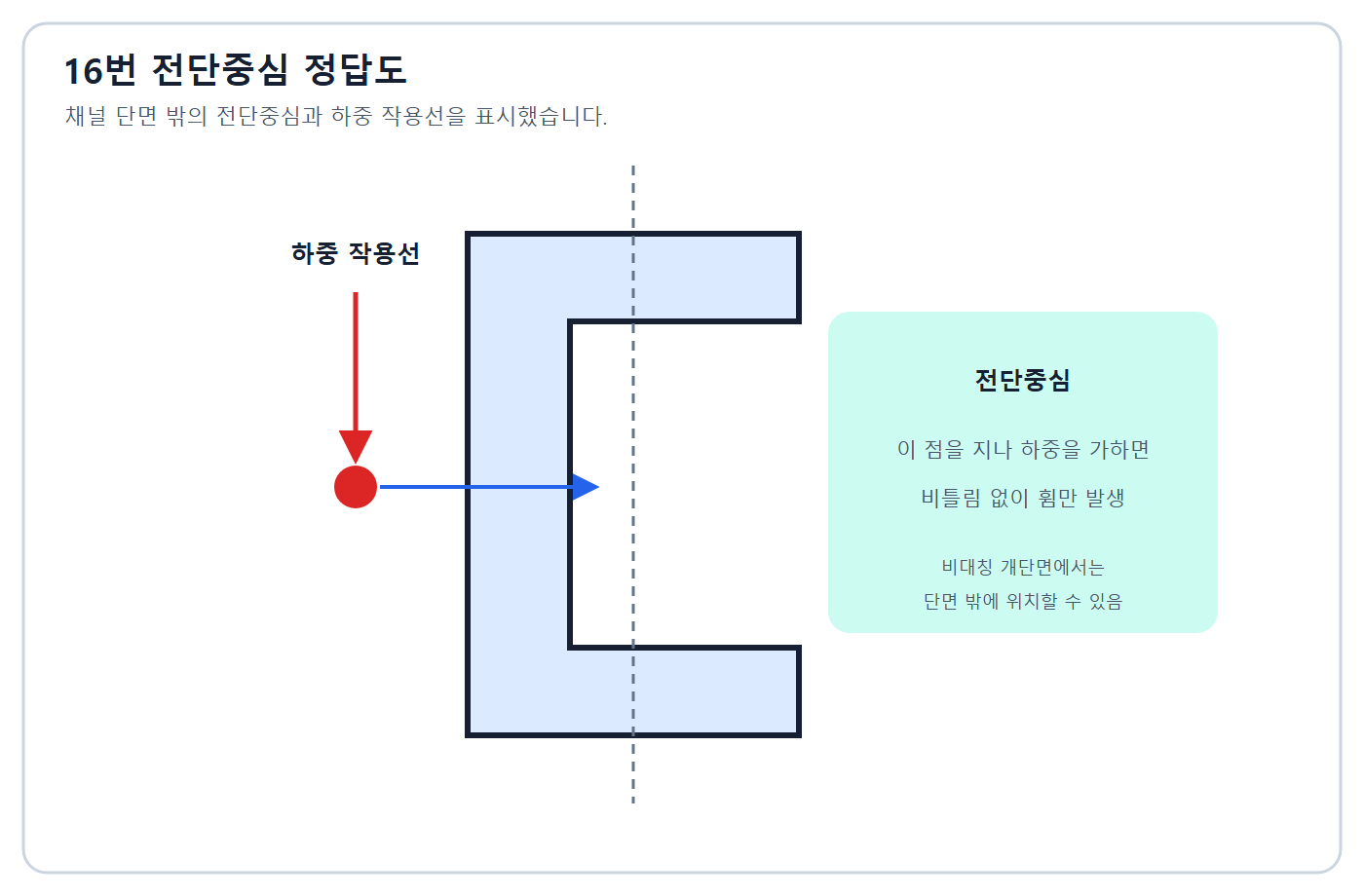

16. 하중이 지나가면 단면 비틀림 없이 휨만 발생하는 점을 무엇이라 하는가.

정답과 해설 보기

정답: 전단중심(Shear Center)이다.

인정 가능한 표현: 전단중심 · Shear Center

채점 핵심어: 전단중심 · Shear Center

풀이 순서

1. 비대칭·개방단면의 휨-비틀림 연성을 떠올린다.
2. 비틀림이 생기지 않는 전단력 작용점을 쓴다.

전단중심은 단면 도심과 일치할 수도 있지만 ㄷ형강·ㄱ형강에서는 일반적으로 다르다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행 강구조 해석은 KDS 14 31 10의 단면특성과 비틀림·휨 거동을 적용한다.

복원 차이: 공개자료 간 명칭 충돌 없음.

17. 벽돌벽의 백화현상을 설명하시오.

18. 목재의 인공건조법 세 가지를 쓰시오.

1. 방법 1
2. 방법 2
3. 방법 3

19. 특수화학제가 든 레디믹스트 모르타르에 대리석·세라믹 분말을 섞어 물과 혼합하고 1~3 mm 두께로 바르는 마감의 명칭을 쓰시오.

20. 미장공사의 손질바름과 실러바름을 각각 설명하시오.

1. 손질바름
2. 실러바름

21. 진흙, 시멘트 모르타르, 회반죽, 무수석고 플라스터, 돌로마이트 플라스터, 석고플라스터를 기경성과 수경성 미장재료로 구분하시오.

1. 기경성
2. 수경성

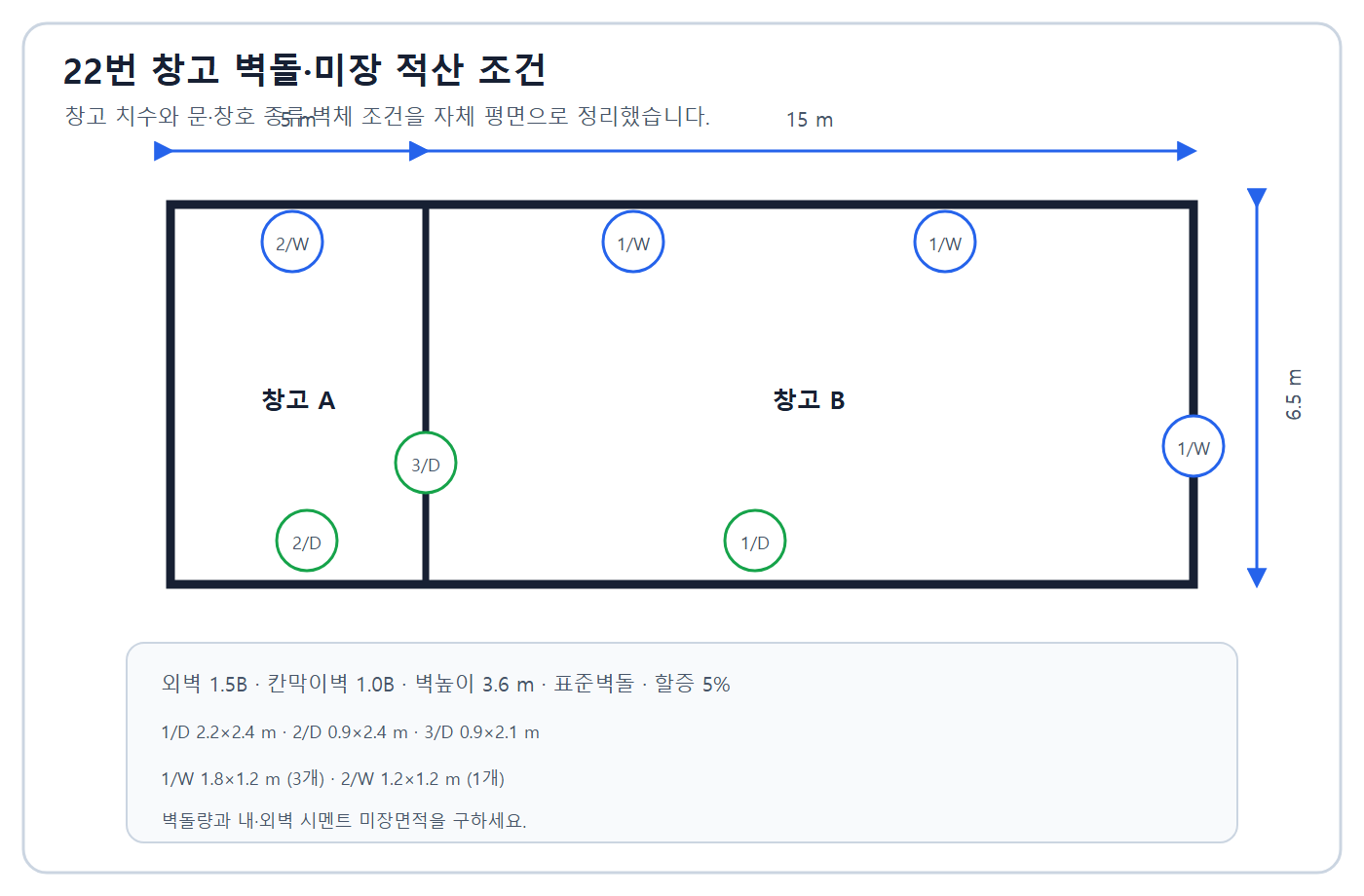

22. 외곽 20×6.5 m 창고, 높이 3.6 m, 외벽 1.5B·칸막이 1.0B, 표준벽돌 할증 5%와 제시된 창호 조건으로 벽돌량과 내·외벽 미장면적을 구하시오.

1. 벽돌량
2. 미장면적

정답과 해설 보기

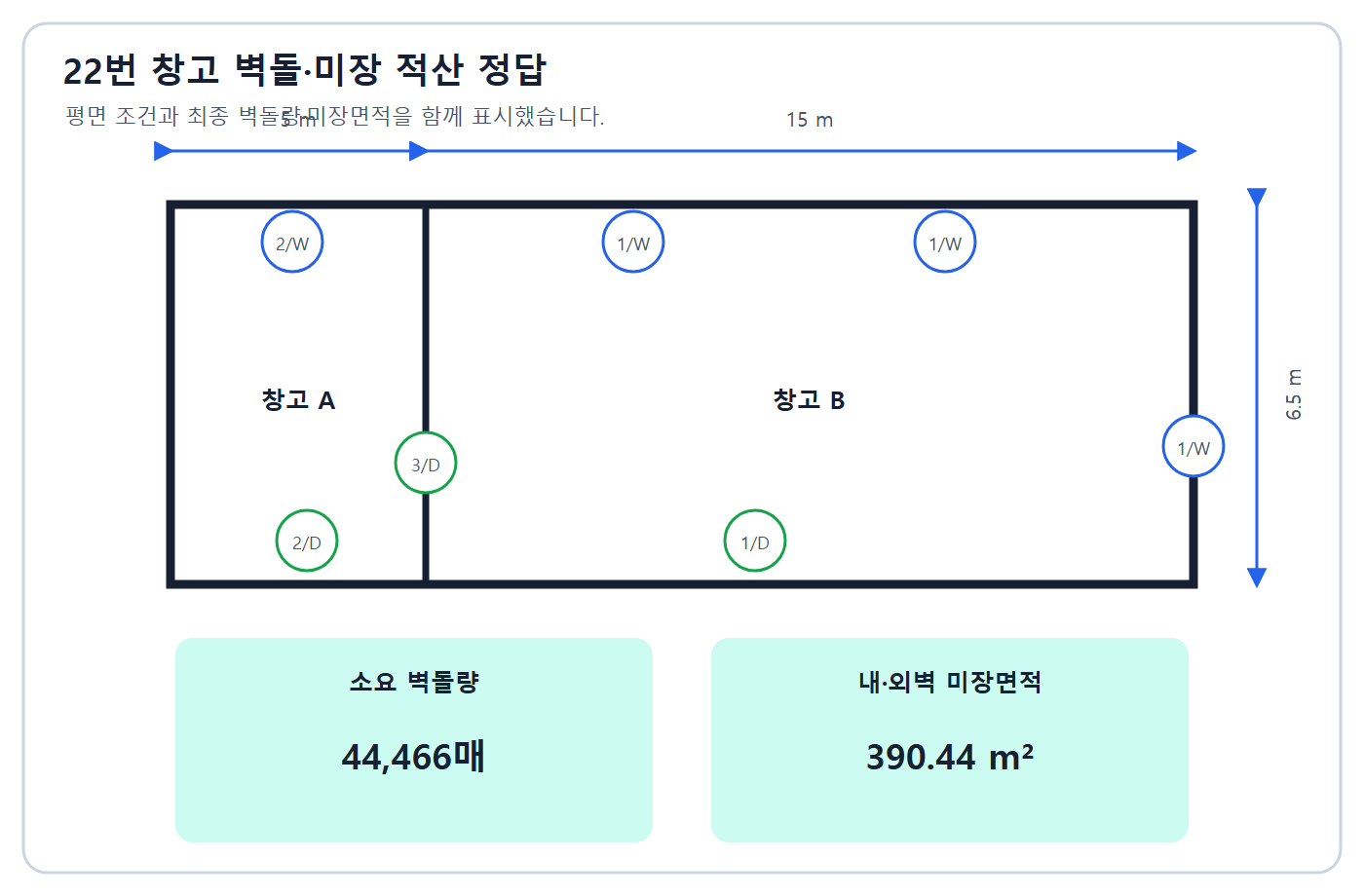

정답: 외벽 순면적=[(20+6.5)×2×3.6]-(1.8×1.2×3+1.2×1.2+2.2×2.4+0.9×2.4)=175.44 m², 벽돌 39,298.56매. 칸막이 순면적=(6.5-0.29)×3.6-0.9×2.1=20.466 m², 3,049.43매. 합계×1.05=44,465.39이므로 44,466매. 외부미장 179.616 m², 내부미장 210.828 m², 합계 390.444≒390.44 m²이다.

인정 가능한 표현: 벽돌44466매·미장390.44m2

채점 핵심어: 39298.56 · 3049.43 · 1.05 · 44466 · 179.616 · 210.828 · 390.44

풀이 순서

1. 외벽 총면적에서 외벽 창호를 뺀 뒤 224매/m²를 곱한다.
2. 칸막이 순길이 6.21 m에서 문을 빼고 149매/m²를 곱한다.
3. 벽돌 합에 할증 5%를 적용하고 올림한다.
4. 외부 치수 기준 외부미장과 내부 안목 기준 내부미장을 각각 구한다.
5. 개구부를 면별로 빼 합산한다.

칸막이 문은 내부 미장 양면에서 두 번 공제하고 외벽 개구부는 해당 내·외면에서 각각 공제한다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행 물량산출은 설계도면·계약 산출기준과 KCS 41 34 01·KCS 41 46 00의 실제 규격·두께를 따른다.

복원 차이: 독립 재계산은 한솔 44,466매·390.44 m²와 일치한다. 제3자 자료는 같은 조건도와 26문항 배열을 확인하는 보조자료다.

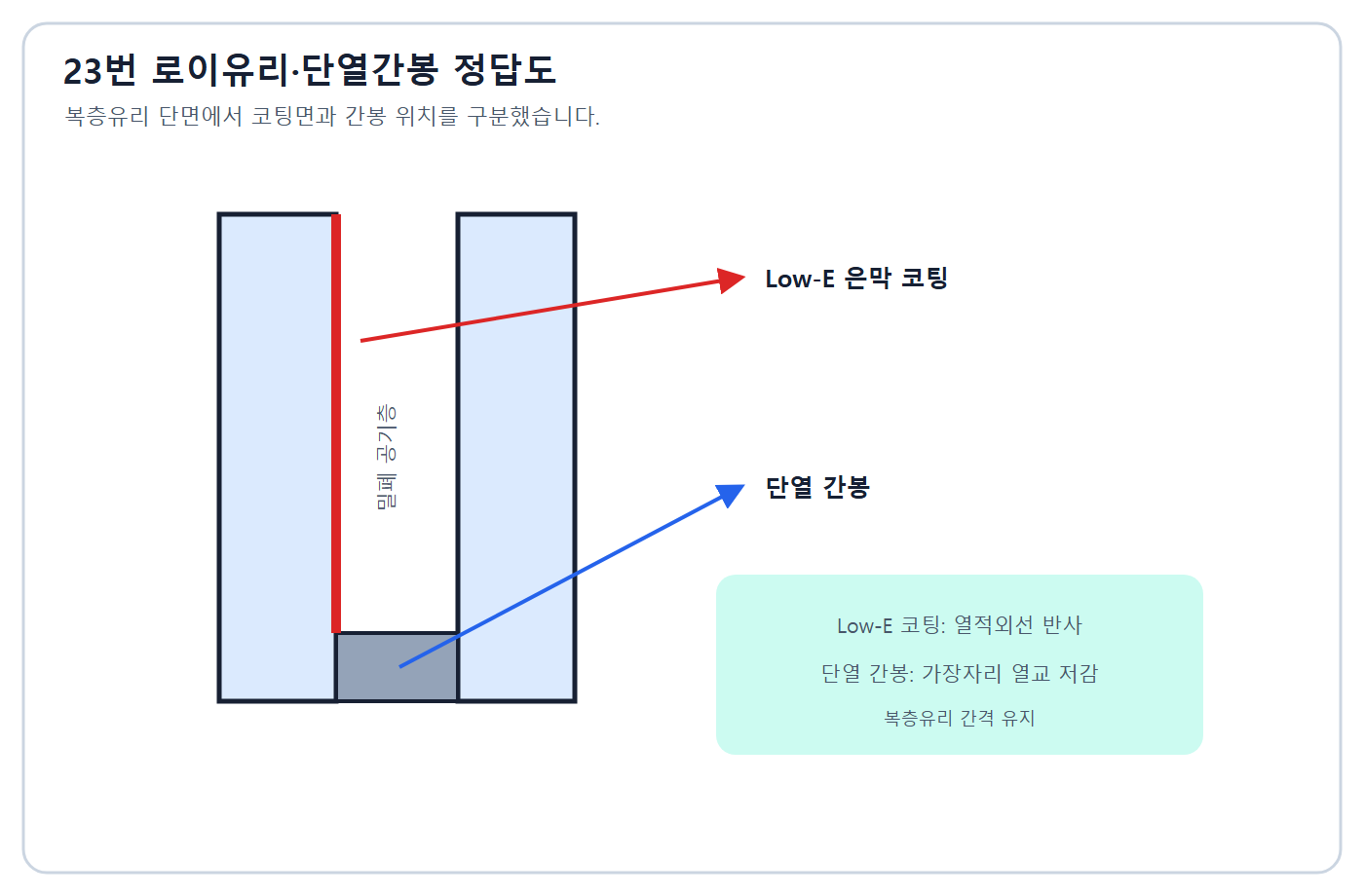

23. 로이유리와 단열간봉을 각각 설명하시오.

1. 로이유리
2. 단열간봉

정답과 해설 보기

정답: 로이유리는 표면에 저방사 코팅을 하여 장파장 열복사를 반사하고 방사율·열관류를 낮추면서 필요한 가시광 투과성은 유지하도록 만든 유리이다. 단열간봉은 복층유리 가장자리에서 유리 사이 간격을 유지·밀봉하면서 금속 간봉보다 열전도를 줄이는 저전도 웜에지 스페이서이다.

인정 가능한 표현: 로이 저방사코팅·단열간봉 저전도 간격유지

채점 핵심어: 저방사 · 열복사 · 열관류 · 복층유리 · 저전도 · 간격

풀이 순서

1. 로이유리의 코팅·복사열 저감 기능을 쓴다.
2. 단열간봉의 간격 유지·가장자리 열교 저감을 쓴다.

로이유리의 가시광 투과율은 코팅 종류에 따라 달라져 항상 높아진다고 단정하지 않는다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행은 KCS 41 55 09, 적용 유리 KS와 복층유리 시스템 성능자료를 따른다.

복원 차이: 한솔 정의를 열복사·열교 중심으로 보완했다.

24. 민간이 시설을 완공한 뒤 정부에 소유권을 넘기고 정부 임대료로 투자비를 회수하는 민간투자방식의 명칭을 쓰시오.

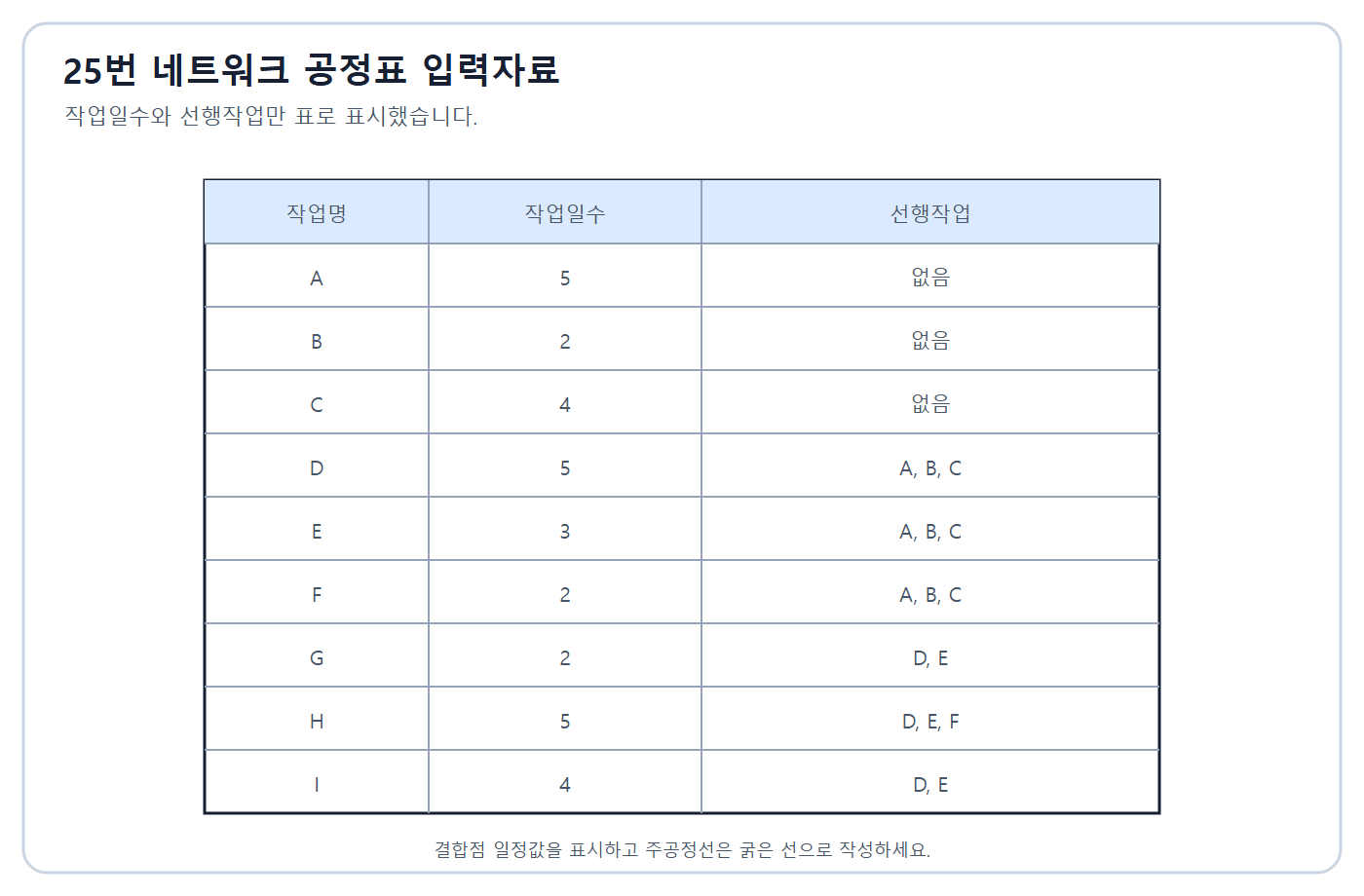

25. A5·B2·C4는 선행 없음, D5·E3·F2는 A/B/C 뒤, G2는 D/E 뒤, H5는 D/E/F 뒤, I4는 D/E 뒤인 작업을 네트워크공정표로 작성하고 주공정선을 표시하시오.

정답과 해설 보기

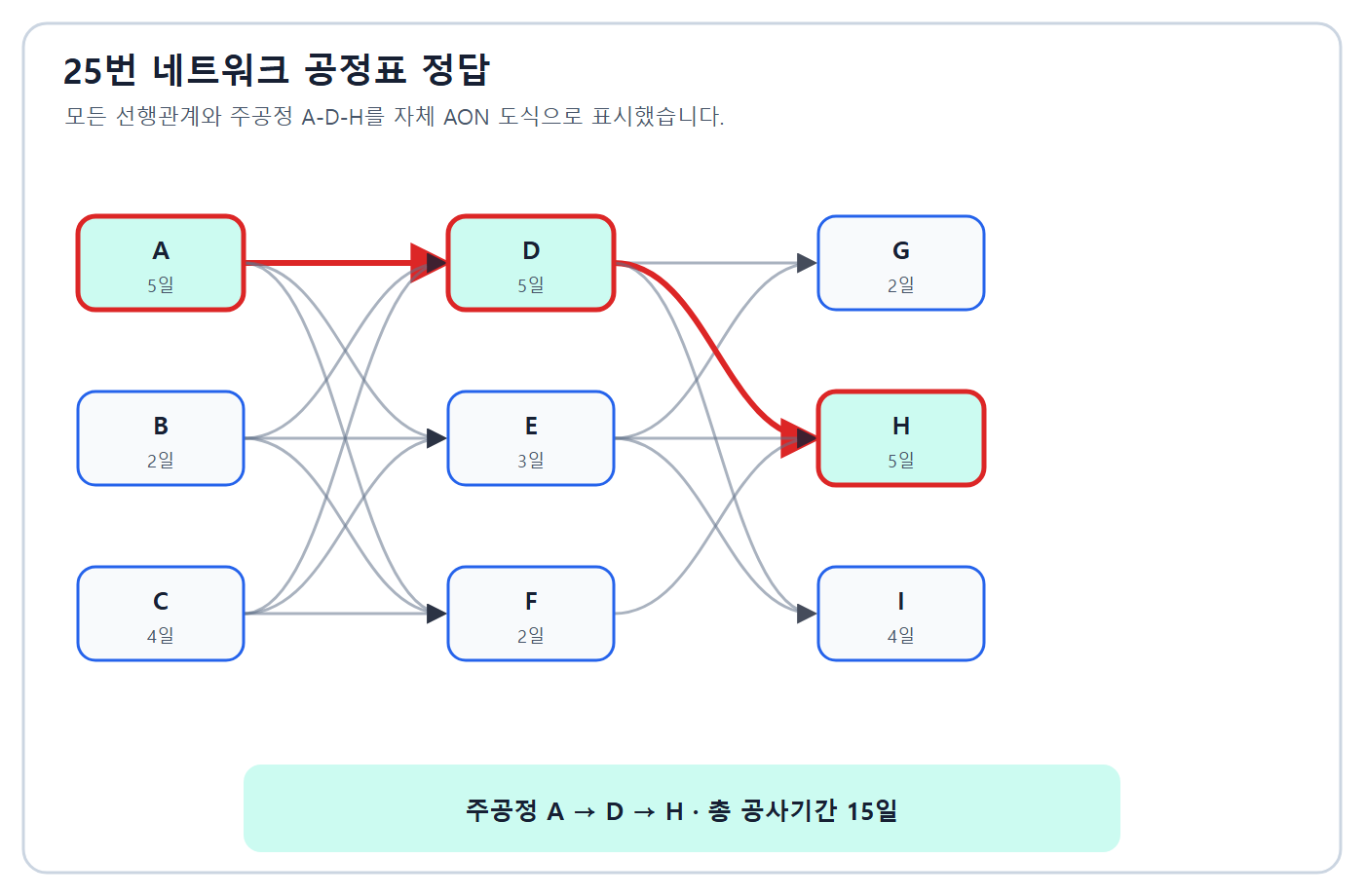

정답: A·B·C 중 A가 5일로 1차 결합점을 지배한다. 이후 D는 5일, E는 3일, F는 2일이다. G는 12일, H는 15일, I는 14일에 끝나므로 총공기 15일, 주공정선은 A-D-H이다.

인정 가능한 표현: 총15일·CP A-D-H

채점 핵심어: A-D-H · 15일 · 더미 · A/B/C · D/E/F

풀이 순서

1. A·B·C가 모두 끝난 뒤 D·E·F가 시작하도록 병합한다.
2. D·E 뒤 G·I, D·E·F 뒤 H가 시작하도록 서로 다른 더미 논리를 둔다.
3. 각 종료시각 G12·H15·I14를 계산한다.
4. 최장경로 A-D-H를 굵게 표시한다.

ADM에서는 H와 I의 선행조건이 다르므로 결합점을 함부로 합치면 I도 F의 후속이 되는 논리오류가 생긴다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원 · Q-Net 건축기사 출제기준

해설 근거: 현행 CPM은 같은 선행논리와 조기·만기시간 계산을 사용하되 달력·자원·제약을 함께 반영한다.

복원 차이: 독립 계산으로 총 15일·CP A-D-H를 확정했다. 공개자료의 도식은 답 개념 대조에만 쓰고 자체 네트워크로 재작성한다.

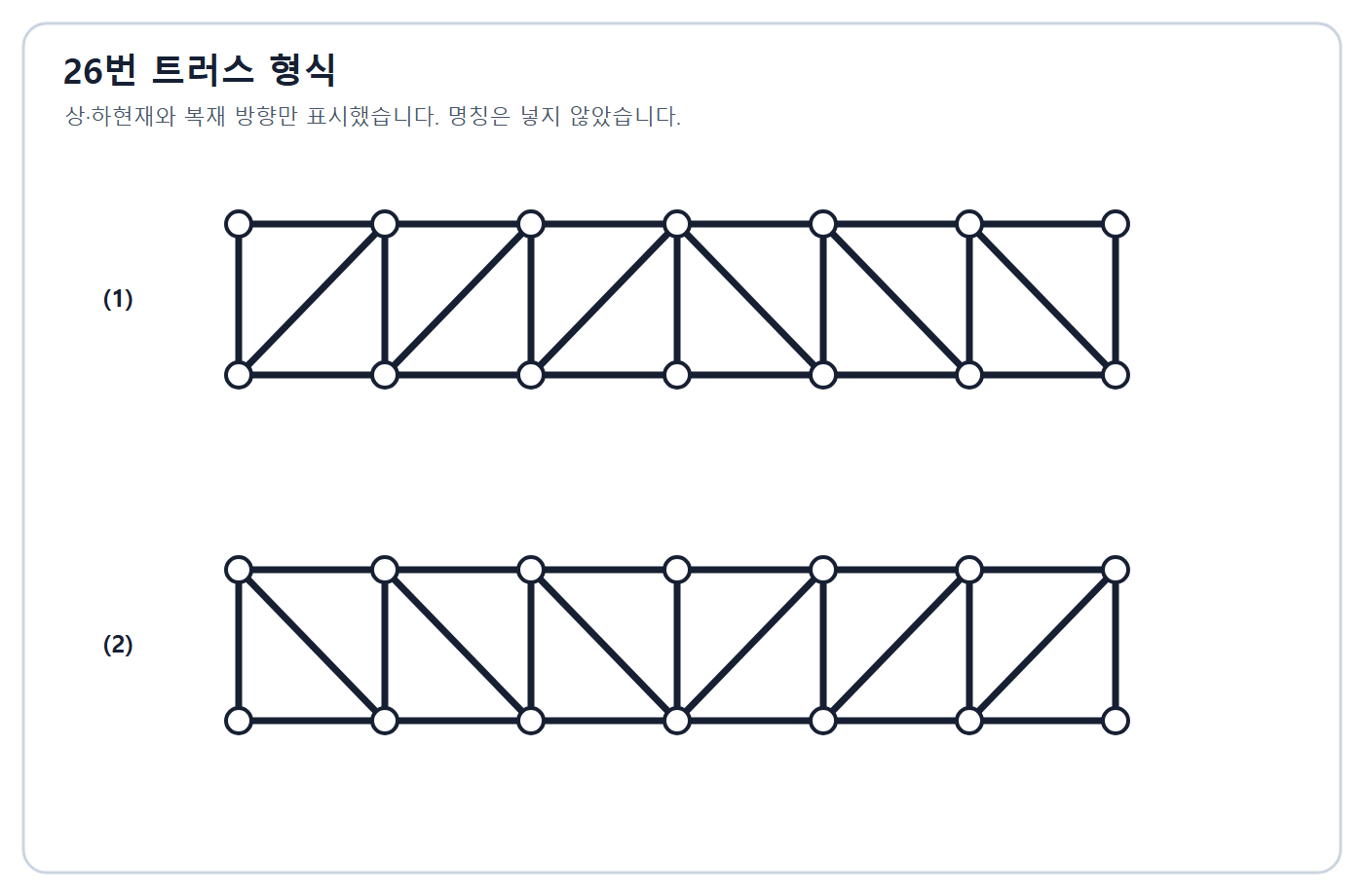

26. 제시된 두 평행현재 트러스 형식의 명칭을 각각 쓰시오.

1. (1)
2. (2)

정답과 해설 보기

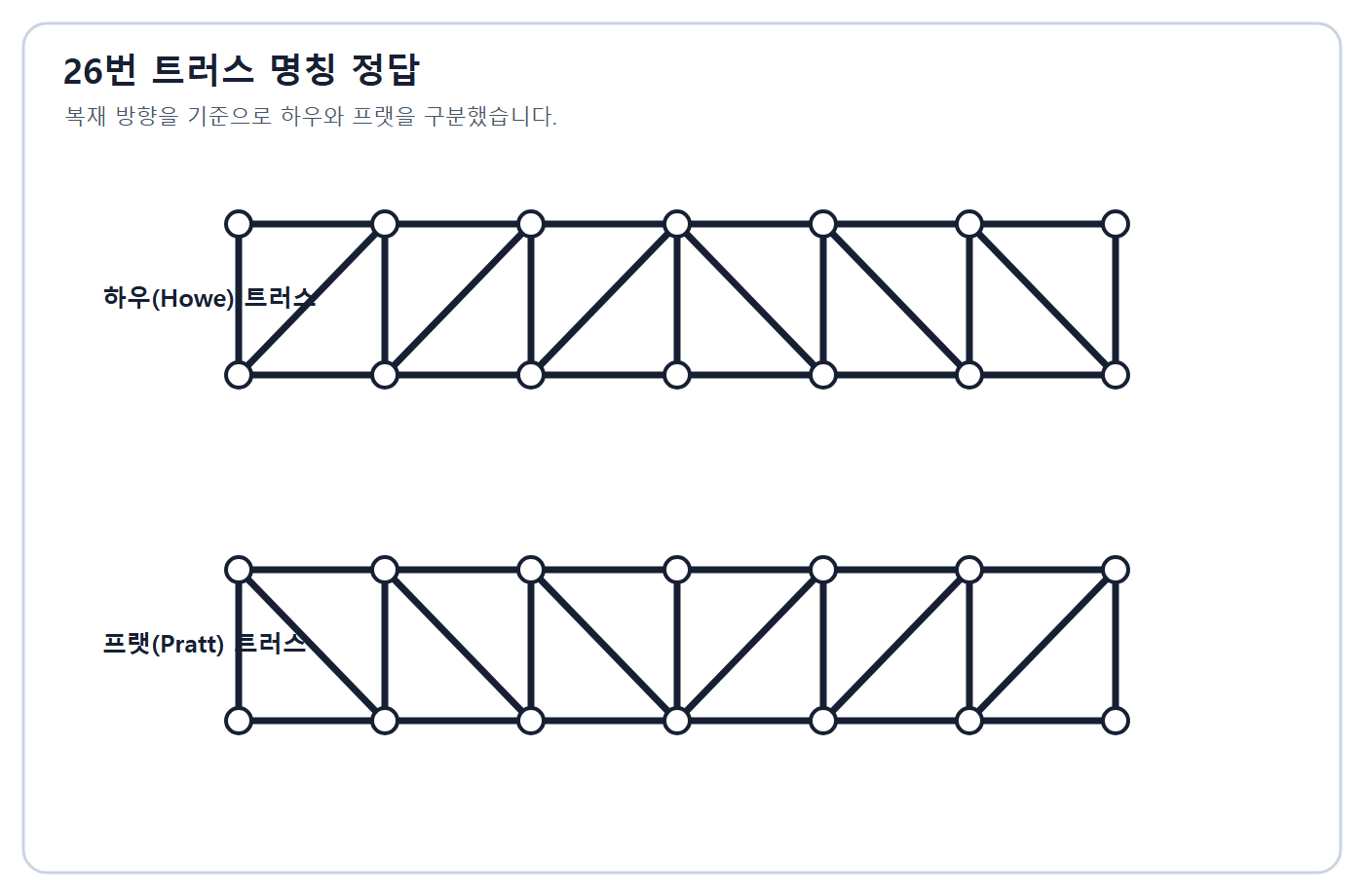

정답: (1) 하우(Howe) 트러스 (2) 프랫(Pratt) 트러스이다.

인정 가능한 표현: 하우 트러스·프랫 트러스

채점 핵심어: Howe · Pratt · 하우 · 프랫

풀이 순서

1. 좌우 사재가 중앙 상부를 향하는 형식을 하우로 식별한다.
2. 좌우 사재가 중앙 하부를 향하는 형식을 프랫으로 식별한다.

일반 중력하중에서 프랫과 하우는 사재의 주 인장·압축 역할이 서로 반대가 된다.

복원 근거: 한솔아카데미 2020년 5회 건축기사 실기 기출유형 · 한솔아카데미 2020년 5회 공개 복원 PDF · 모두CBT 건축기사 실기 20년 5회 텍스트 섞기형 · 다크라쿤 2020년 5회 건축기사 실기 전체 복원

해설 근거: 현행 강구조 트러스는 KDS 14 31 10의 축력·좌굴·접합·2차효과를 검토한다.

복원 차이: 한솔·제3자 복원의 배열과 명칭이 일치하며 원도를 복제하지 않고 자체 선도식으로 연결한다.
