토목기사 실기 기출문제 2018년 1회 공개복원 · 25문항

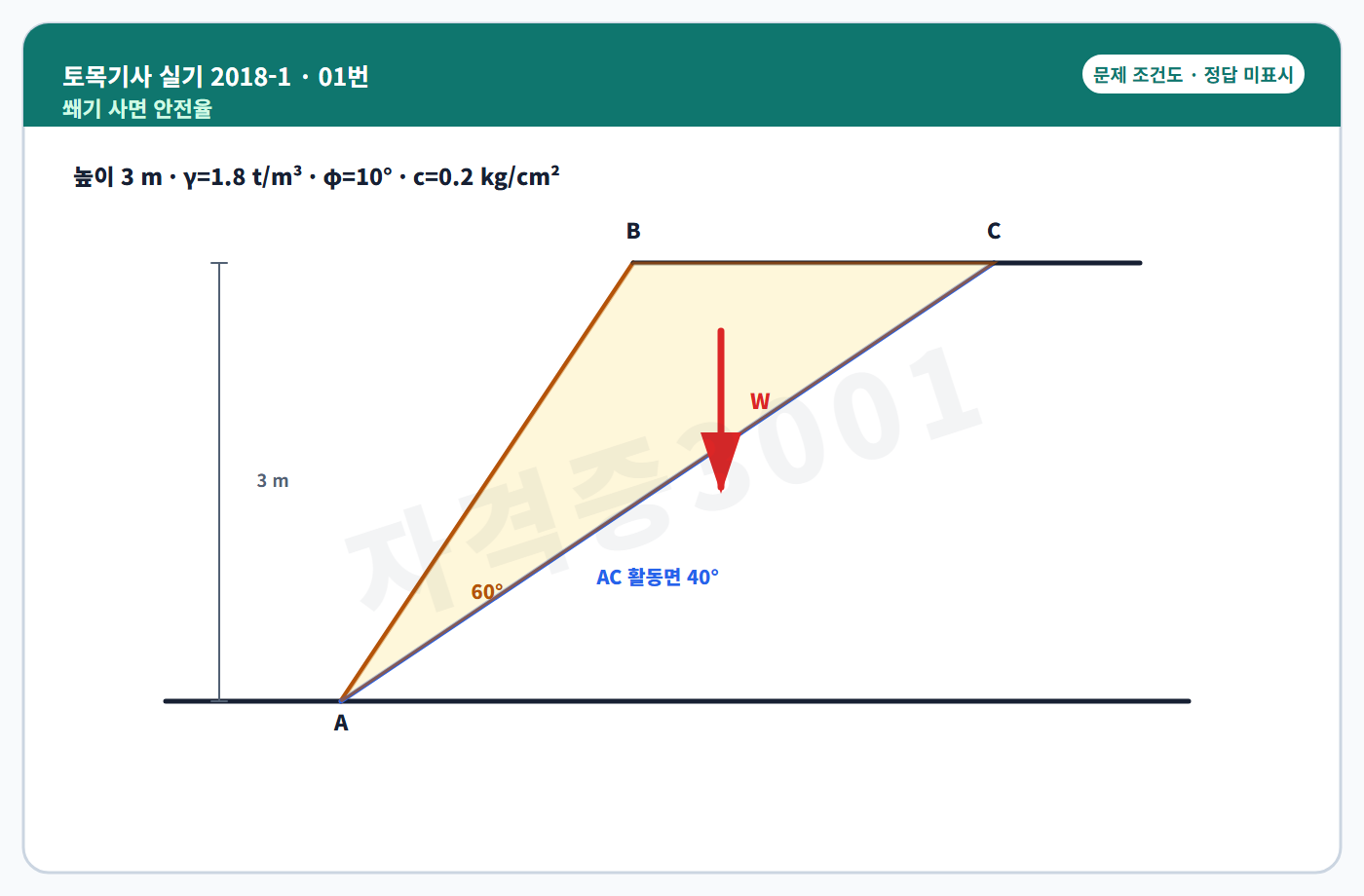

1. 높이 3 m인 쐐기형 토체 ABC가 있다. AB는 수평면과 60°, 가상 파괴면 AC는 수평면과 40°를 이루며 γ=1.8 t/m³, φ=10°, c=0.2 kg/cm²이다. 폭 1 m 기준으로 활동 안전율을 구하시오.

정답과 해설 보기

정답: BC=1.843 m, AC=4.667 m, W=4.976 t/m, Fs=(2×4.667+4.976cos40°tan10°)/(4.976sin40°)=3.13

인정 가능한 표현: BC=1.843 m, AC=4.667 m, W=4.976 t/m, Fs=(2×4.667+4.976cos40°tan10°)/(4.976sin40°)=3.13

채점 핵심어: BC 1.843 · AC 4.667 · 3.13

풀이 순서

1. 기하관계로 BC와 AC 길이, 쐐기 토체의 자중을 계산한다.
2. 점착저항과 마찰저항의 합을 활동력으로 나눠 안전율 3.13을 얻는다.

조건과 단위를 먼저 고정한다. 기하관계로 BC와 AC 길이, 쐐기 토체의 자중을 계산한다. 점착저항과 마찰저항의 합을 활동력으로 나눠 안전율 3.13을 얻는다.

복원 근거: 복원 근거 · 한솔아카데미 2018년 제1회 토목기사실기 기출유형문제 · 복원 근거 · 위키배움터 토목기사 공개 요약

해설 근거: 현행 국가건설기준과 공공 적산 기준에서 같은 공학 원리와 용어 경계를 확인했다.

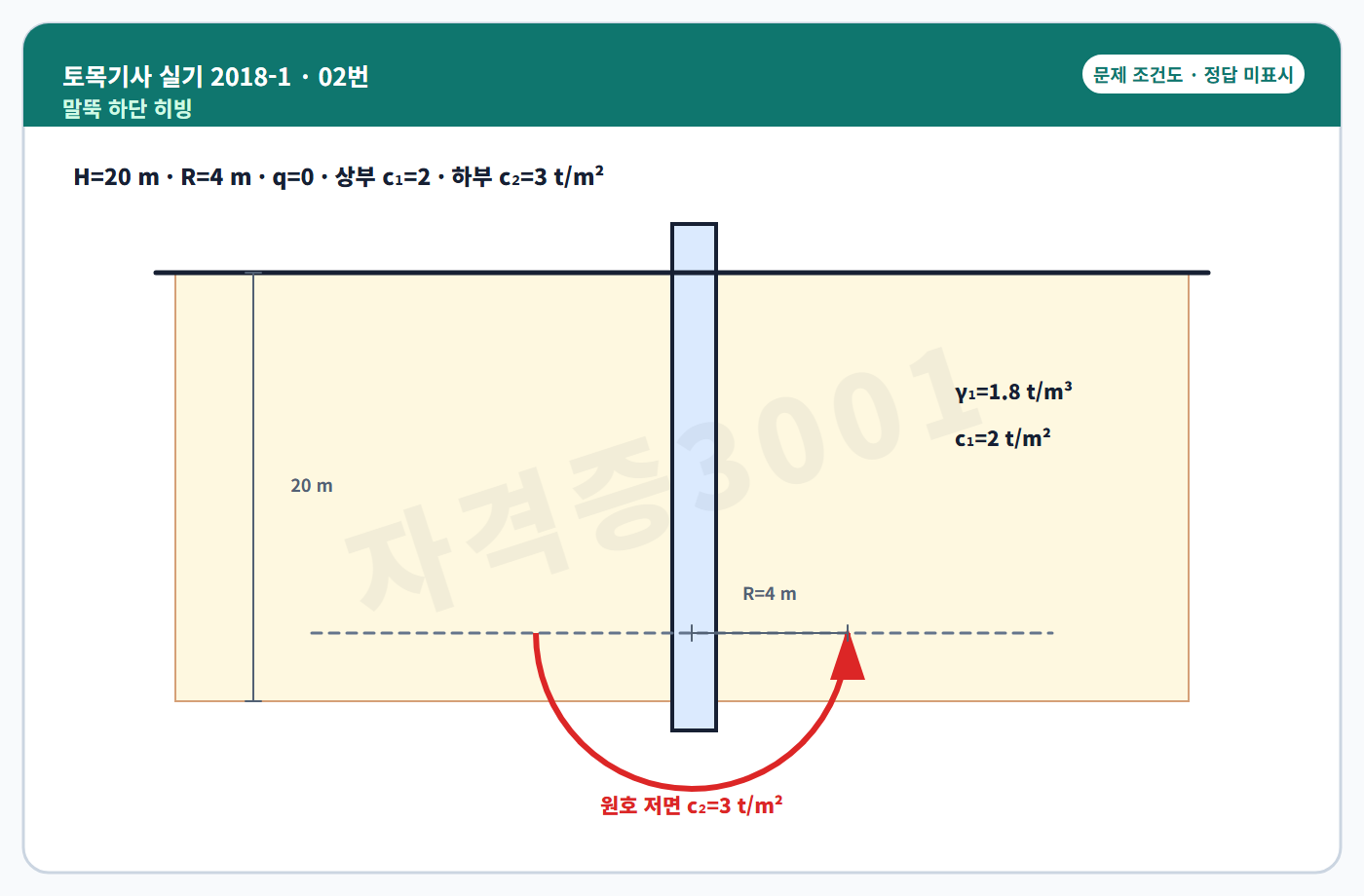

2. 말뚝 하단에 반지름 R=4 m인 원호 활동면이 형성된다. 굴착깊이 H=20 m, 상부토 γ1=1.8 t/m³·c1=2 t/m², 하부토 c2=3 t/m²이고 지표 등분포하중 q=0일 때 히빙 안전율을 모멘트 평형으로 구하시오.

정답과 해설 보기

정답: Md=(R²/2)(γ1H+q)=288 t·m, Mr=c1HR+c2πR²=310.80 t·m, Fs=1.08

인정 가능한 표현: Md=(R²/2)(γ1H+q)=288 t·m, Mr=c1HR+c2πR²=310.80 t·m, Fs=1.08

채점 핵심어: 288 · 310.80 · 1.08

풀이 순서

1. 굴착측 토체가 일으키는 회전모멘트를 계산한다.
2. 말뚝 측면과 원호 저면의 점착저항 모멘트를 합해 288로 나눈다.

조건과 단위를 먼저 고정한다. 굴착측 토체가 일으키는 회전모멘트를 계산한다. 말뚝 측면과 원호 저면의 점착저항 모멘트를 합해 288로 나눈다.

복원 근거: 복원 근거 · 한솔아카데미 2018년 제1회 토목기사실기 기출유형문제 · 복원 근거 · 위키배움터 토목기사 공개 요약

해설 근거: 현행 국가건설기준과 공공 적산 기준에서 같은 공학 원리와 용어 경계를 확인했다.

3. 한중콘크리트를 비볐을 때 온도는 25℃, 주위기온은 3℃이고 비빈 뒤 타설 종료까지 1.5시간이 걸린다. T2=T1-0.15(T1-T0)t를 적용해 타설 종료 온도를 구하시오.

4. 현장타설말뚝 콘크리트 타설 전에 공저의 슬라임을 제거하는 방법을 세 가지 쓰시오.

1. 방법 1
2. 방법 2
3. 방법 3

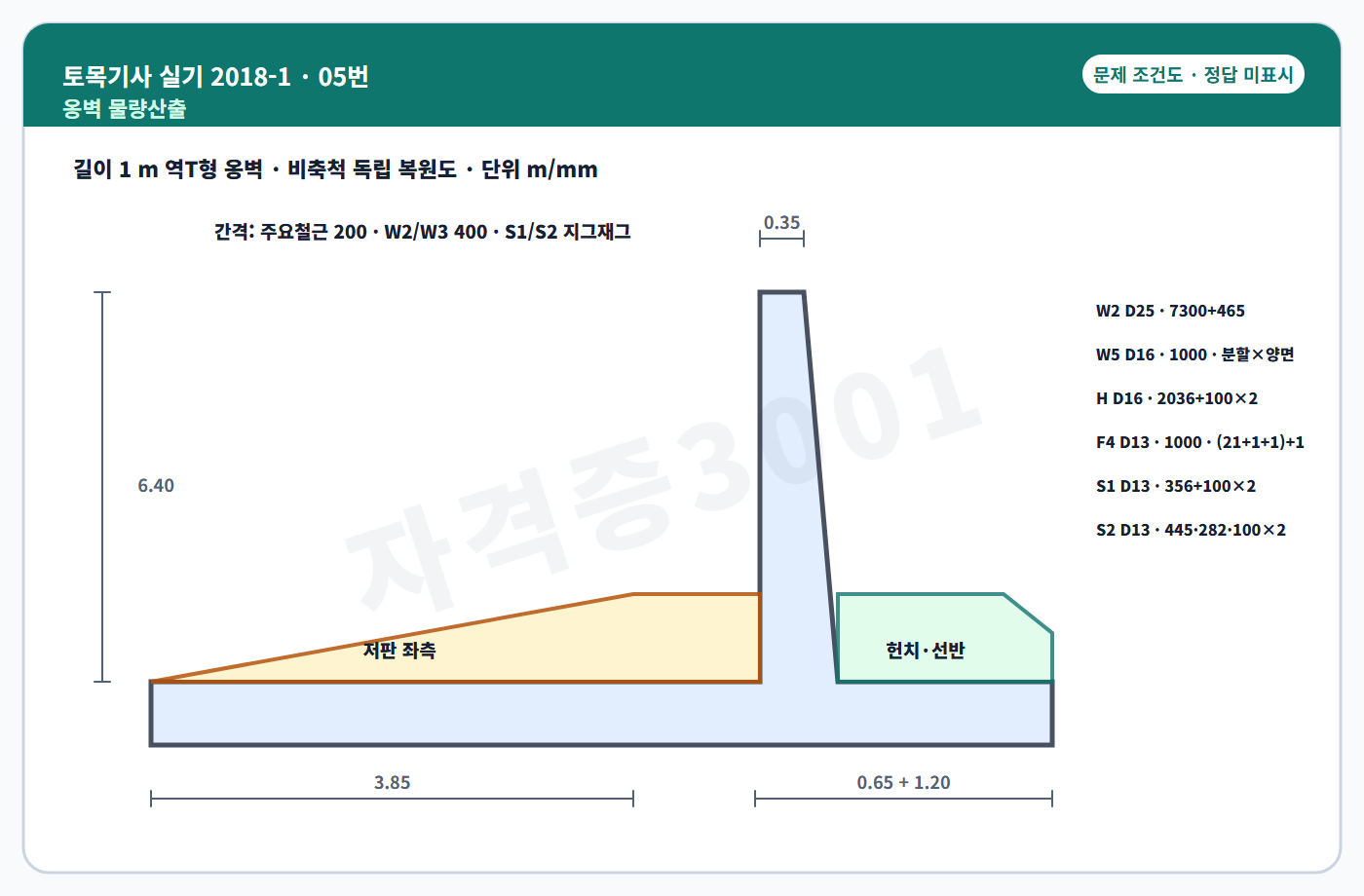

5. 독립 복원도와 같은 역T형 옹벽의 길이 1 m 물량을 구하시오. 벽체 높이 6.40 m·상단두께 0.35 m·하단두께 0.65 m, 저판 좌측 유효길이 3.85 m·우측 선반 1.20 m, 저판 및 헌치 세부치수는 그림과 같다. (가) 콘크리트량, (나) 양쪽 마구리면을 제외한 거푸집량, (다) W2·W5·H·F4·S1·S2의 직경·길이·수량·총길이를 작성하시오. 철근상세 원치수는 W2 7,300+465 mm, W5 1,000 mm, H 2,036+양단 100 mm, F4 1,000 mm, S1 356+양단 100 mm, S2 상부 445·높이 282·하부 갈고리 각 100 mm이며 굽힘 보정을 적용한다. W1·W4·H·K1~K4·F1~F3은 200 mm 간격, W2·W3은 400 mm 간격이고 S1·S2는 지그재그 배근한다. 단면 배근수 산정에는 W5 분할 26+1+1+1+4+1의 양면, F4 분할 (21+1+1)+1, S1 단면 5개, S2 단면 10개를 적용한다.

1. 콘크리트량
2. 거푸집량
3. 철근물량표

정답과 해설 보기

정답: 콘크리트 6.553 m³, 거푸집 15.931 m². W2 D25 7,765 mm×2.5=19,413 mm; W5 D16 1,000×68=68,000; H D16 2,236×5=11,180; F4 D13 1,000×24=24,000; S1 D13 556×12.5=6,950; S2 D13 1,206×12.5=15,113

인정 가능한 표현: 콘크리트 6.553 m³, 거푸집 15.931 m². W2 D25 7,765 mm×2.5=19,413 mm; W5 D16 1,000×68=68,000; H D16 2,236×5=11,180; F4 D13 1,000×24=24,000; S1 D13 556×12.5=6,950; S2 D13 1,206×12.5=15,113

채점 핵심어: 6.553 · 15.931 · W2 · S2

풀이 순서

1. 단면을 다섯 영역으로 나눠 콘크리트 단면적을 합산한다.
2. 콘크리트 접촉면 길이를 합해 거푸집량을 산정한다.
3. 철근상세 길이와 간격별 배근수를 곱해 여섯 항목의 총길이를 완성한다.

조건과 단위를 먼저 고정한다. 단면을 다섯 영역으로 나눠 콘크리트 단면적을 합산한다. 콘크리트 접촉면 길이를 합해 거푸집량을 산정한다. 철근상세 길이와 간격별 배근수를 곱해 여섯 항목의 총길이를 완성한다.

복원 근거: 복원 근거 · 한솔아카데미 2018년 제1회 토목기사실기 기출유형문제 · 복원 근거 · 위키배움터 토목기사 공개 요약

해설 근거: 현행 국가건설기준과 공공 적산 기준에서 같은 공학 원리와 용어 경계를 확인했다.

6. 탄성파속도 1,100 m/s인 사암을 1개 리퍼날이 달린 21 t 불도저(q0=3.3 m³)로 작업한다. 리핑 단면적 0.14 m², 거리 40 m, 리퍼 E=0.9·Cm=0.05l+0.33, 불도저 E=0.4·K=0.90·Cm=0.037l+0.25, L=1.6일 때 본바닥 토량 기준 조합 작업량을 구하시오.

7. 방파제를 구조 형식에 따라 세 가지로 분류하시오.

1. 형식 1
2. 형식 2
3. 형식 3

8. 한 작업의 낙관시간은 12일, 최빈시간은 15일, 비관시간은 20일이다. PERT 기대 소요일수와 분산을 구하시오.

1. 기대 소요일수
2. 분산

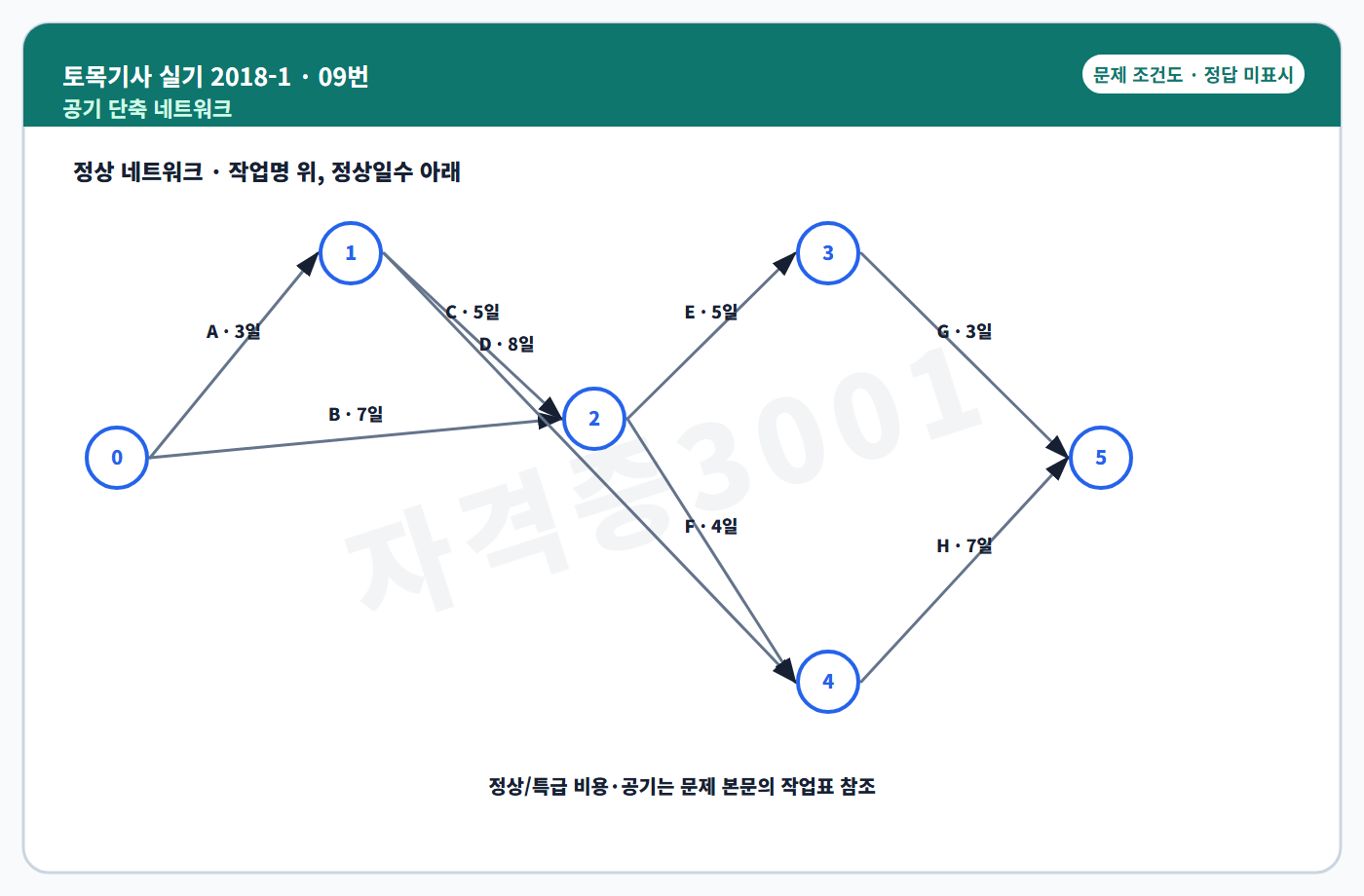

9. 작업별 정상(일,원)/특급(일,원)은 A(0→1) 3·20,000/2·26,000, B(0→2) 7·40,000/5·50,000, C(1→2) 5·45,000/3·59,000, D(1→4) 8·50,000/7·60,000, E(2→3) 5·35,000/4·44,000, F(2→4) 4·15,000/3·20,000, G(3→5) 3·15,000/3·15,000, H(4→5) 7·60,000/7·60,000이다. (가) 정상 네트워크 공정표를 작성하고, (나) 공기를 3일 단축할 때 최소 추가공사비를 구하시오.

1. 정상 네트워크와 주공정
2. 3일 단축 최소 추가공사비

정답과 해설 보기

정답: 정상공기 19일. 1일차 F 단축 5,000원, 2일차 A 단축 6,000원, 3일차 B·C·D 동시 단축 22,000원. 최소 추가공사비 합계 33,000원

인정 가능한 표현: 정상공기 19일. 1일차 F 단축 5,000원, 2일차 A 단축 6,000원, 3일차 B·C·D 동시 단축 22,000원. 최소 추가공사비 합계 33,000원

채점 핵심어: 19일 · F · A · B·C·D · 33,000

풀이 순서

1. 화살표 네트워크를 구성하고 각 경로의 정상공기를 계산한다.
2. 비용구배가 낮은 작업부터 단축하되 복수 주공정이 생기면 모든 주공정을 동시에 줄인다.
3. 세 단계 추가비를 합해 33,000원을 얻는다.

조건과 단위를 먼저 고정한다. 화살표 네트워크를 구성하고 각 경로의 정상공기를 계산한다. 비용구배가 낮은 작업부터 단축하되 복수 주공정이 생기면 모든 주공정을 동시에 줄인다. 세 단계 추가비를 합해 33,000원을 얻는다.

복원 근거: 복원 근거 · 한솔아카데미 2018년 제1회 토목기사실기 기출유형문제 · 복원 근거 · 위키배움터 토목기사 공개 요약

해설 근거: 현행 국가건설기준과 공공 적산 기준에서 같은 공학 원리와 용어 경계를 확인했다.

10. 자연함수비 8%, 원지반 단위중량 1.8 t/m³인 흙을 다짐함수비 15%로 맞춘다. 다짐층 두께 0.20 m, 토량변화율 C=0.9일 때 층마다 1 m²당 살수량을 구하시오.

11. 콘크리트 타설 뒤 응결이 끝날 때까지 발생하는 초기균열을 원인별로 세 가지 쓰시오.

1. 균열 1
2. 균열 2
3. 균열 3

12. 연약지반에 샌드드레인을 타설하는 방법을 세 가지 쓰시오.

1. 방법 1
2. 방법 2
3. 방법 3

13. 공기케이슨과 비교한 오픈케이슨 공법의 시공상 단점을 세 가지 쓰시오.

1. 단점 1
2. 단점 2
3. 단점 3

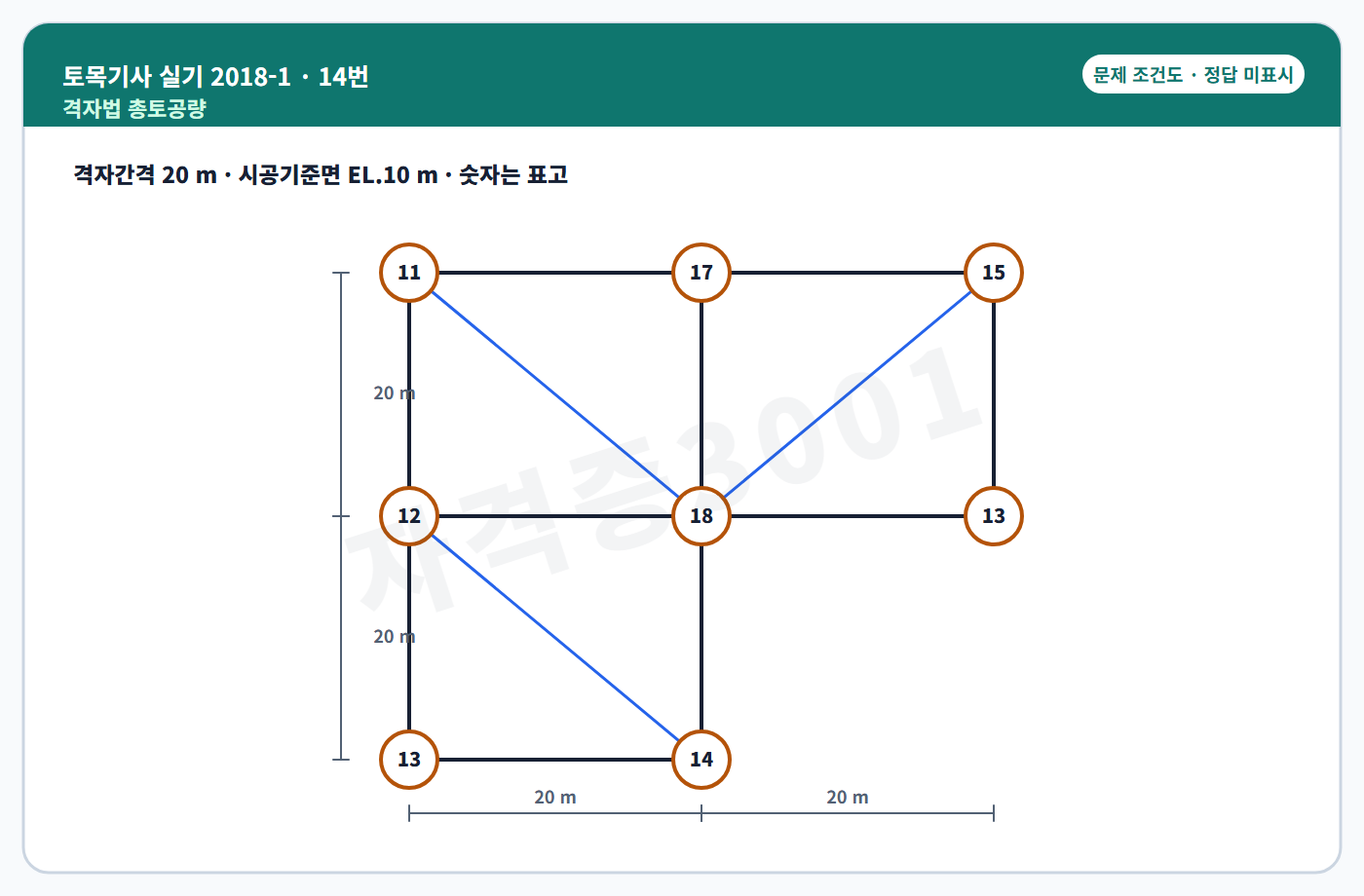

14. 20 m×20 m 격자 두 칸과 삼각 분할 한 칸으로 이루어진 독립 복원도에서 시공기준면은 10 m이다. 격자점 표고가 11,17,15,12,18,13,13,14 m일 때 격자법으로 총토공량을 구하시오.

정답과 해설 보기

정답: Σh1=7 m, Σh2=18 m, Σh6=8 m. V=(20×20/6)(7+2×18+6×8)=6,666.67 m³

인정 가능한 표현: Σh1=7 m, Σh2=18 m, Σh6=8 m. V=(20×20/6)(7+2×18+6×8)=6,666.67 m³

채점 핵심어: Σh1 7 · Σh2 18 · Σh6 8 · 6666.67

풀이 순서

1. 각 표고에서 기준면 10 m를 빼 절·성토 높이를 정한다.
2. 삼각분할에서 점의 공유횟수별 가중치 1·2·6을 적용해 체적을 계산한다.

조건과 단위를 먼저 고정한다. 각 표고에서 기준면 10 m를 빼 절·성토 높이를 정한다. 삼각분할에서 점의 공유횟수별 가중치 1·2·6을 적용해 체적을 계산한다.

복원 근거: 복원 근거 · 한솔아카데미 2018년 제1회 토목기사실기 기출유형문제 · 복원 근거 · 위키배움터 토목기사 공개 요약

해설 근거: 현행 국가건설기준과 공공 적산 기준에서 같은 공학 원리와 용어 경계를 확인했다.

15. 활동토체를 관통해 부동지반까지 말뚝을 일렬로 시공하고 활동하중을 말뚝의 수평저항으로 전달하는 사면보호공법의 명칭을 쓰시오.

16. 두께 3 m, 일면배수인 정규압밀점토에서 σ0'=0.2 kg/cm², σ1'=0.4 kg/cm², e0=1.2, e1=0.97, k=3.0×10^-7 cm/s이다. U=60%일 때 Tv=0.287을 적용해 소요일수를 구하시오.

17. AASHTO 흙 분류에서 군지수를 계산할 때 필요한 지배요소 세 가지를 쓰시오.

1. 요소 1
2. 요소 2
3. 요소 3

18. 중력식댐 내부 검사랑의 설치 목적을 세 가지 쓰시오.

1. 목적 1
2. 목적 2
3. 목적 3

19. 3 m×3 m 정사각형기초가 φ=20°, c=1.2 t/m², γ=1.8 t/m³ 지반에 깊이 5 m로 놓인다. 지하수위는 GL-7 m, γsat=2.0 t/m³이며 Nc=17.7, Nq=7.4, Nγ=5일 때 Terzaghi 극한지지력을 구하시오.

20. 시방배합은 물 200, 시멘트 400, 잔골재 800, 굵은골재 1,500 kg/m³이다. 잔골재 표면수 5%·5 mm체 잔류 4%, 굵은골재 표면수 1%·5 mm체 통과 5%일 때 현장배합 단위수량을 구하시오.

21. 두께 5 m, 양면배수인 점토층의 e0=1.4, WL=50%이다. 유효상재압이 10 t/m²에서 14 t/m²로 증가할 때 압밀침하량을 구하시오.

22. 터널 록볼트 인발시험의 목적을 세 가지 쓰시오.

1. 목적 1
2. 목적 2
3. 목적 3

23. 특수 거푸집 공법을 세 가지 쓰시오.

1. 공법 1
2. 공법 2
3. 공법 3

24. 지진 발생 때 교량의 안정성을 높이는 지진보호장치를 세 가지 쓰시오.

1. 장치 1
2. 장치 2
3. 장치 3

25. 흙 다짐의 정의와 다짐 목적을 쓰시오.

1. 다짐의 정의
2. 다짐의 목적
