토목기사 실기 기출문제 2025년 2회 후기복원 · 23문항

1. 토적곡선에서 절토·성토의 누가토량 관계를 읽어 토공 운반계획을 세울 때 얻을 수 있는 활용 목적을 네 가지 쓰시오.

1. 활용 목적 1
2. 활용 목적 2
3. 활용 목적 3
4. 활용 목적 4

2. 버킷용량 2.40 m³의 셔블이 버킷계수 0.90, 사이클 36초, 작업효율 0.75로 굴착한다. 덤프트럭 한 대에는 유효 버킷 5회분인 10.80 m³를 싣고, 적재시간은 3.0분, 적재 외 왕복·하역·대기는 17.0분, 트럭 작업효율은 0.85이다. 셔블 작업량, 트럭 한 대 작업량, 필요한 트럭 최소 대수를 구하시오.

1. 셔블 시간당 작업량
2. 트럭 한 대 시간당 작업량
3. 최소 트럭 대수

3. 다음 세 손상상태에 적합한 보수방법을 각각 쓰시오. A: 폭이 좁고 기층 손상이 없는 단독 균열, B: 기층은 건전하지만 표면 산화와 미세균열이 넓게 분포, C: 기층 약화와 거북등 균열이 함께 나타난 구간.

1. A 보수
2. B 보수
3. C 보수

4. NATM 터널에서 록볼트가 발휘하는 주요 지반보강 기능을 서로 다른 원리로 세 가지 쓰시오.

1. 기능 1
2. 기능 2
3. 기능 3

5. 오픈케이슨을 소정 심도까지 침설하여 기초를 완성하는 대표 시공순서를 첫 케이슨 제작부터 상부 마감까지 순서대로 쓰시오.

6. 굳지 않은 콘크리트에서 블리딩이 지나치게 발생할 때 나타나는 불리한 영향을 세 가지 쓰시오.

1. 영향 1
2. 영향 2
3. 영향 3

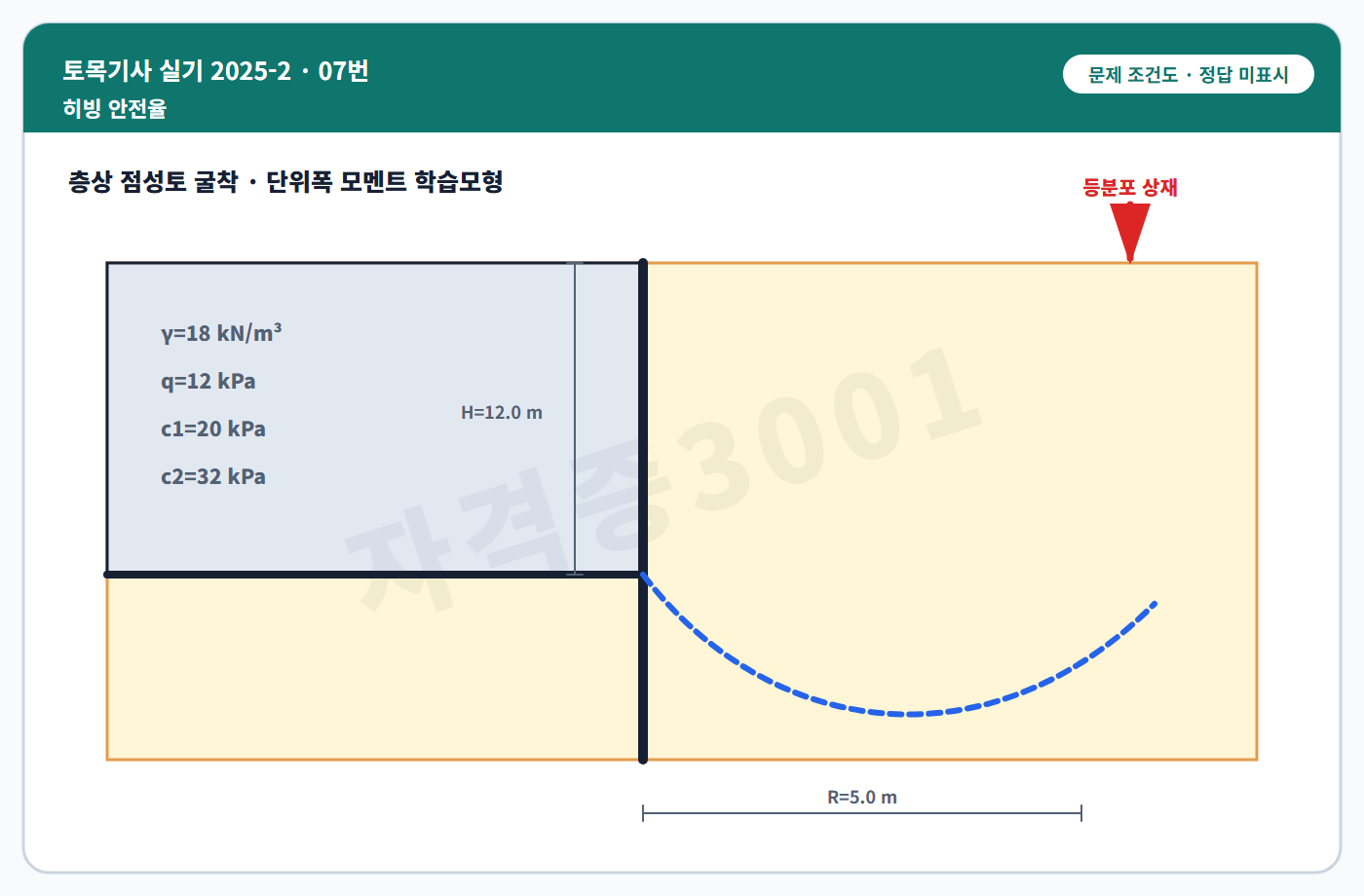

7. 문제도와 같이 굴착깊이 H=12.0 m, 대표 활동반경 R=5.0 m, 상재하중 q=12 kPa이다. 흙의 단위중량은 18 kN/m³, 굴착측과 배면측 점착력은 각각 c1=20 kPa, c2=32 kPa이다. 이 학습문제에서 저항모멘트 Mr=c1HR+c2πR², 활동모멘트 Md=(R²/2)(γH+q)로 정의한다. 안전율, 기준 1.50에 대한 판정, 대책 두 가지를 쓰시오.

1. 안전율
2. 발생 가능성 판정
3. 대책 1
4. 대책 2

정답과 해설 보기

정답: Mr=3,713.27 kN·m/m, Md=2,850.00 kN·m/m, Fs=1.30으로 1.50 미만이므로 히빙 우려가 있다. 굴착심도·폭의 단계 축소, 지반개량·치환, 버팀대 하단 보강, 배면하중 저감 중 두 가지가 적절하다.

인정 가능한 표현: Fs 1.30·불안전·단계굴착·지반개량 · 1.303과 동등한 안전율 및 타당한 서로 다른 대책 두 가지

채점 핵심어: 저항모멘트 · 활동모멘트 · Fs 1.30 · 히빙 우려 · 대책

풀이 순서

1. Mr=20×12×5+32π×5²=3,713.27 kN·m/m이다.
2. Md=(5²/2)(18×12+12)=2,850.00 kN·m/m이다.
3. Fs=Mr/Md=1.3029≈1.30이다.
4. 1.30<1.50이므로 제시 모멘트식에서는 불안전하다.
5. 활동력 저감 또는 저항력 증대에 해당하는 서로 다른 대책 두 가지를 고른다.

현행 설계 전체 판정은 한 식만으로 끝나지 않는다. 여기서는 지문이 정의한 모멘트 모델을 계산하고, 실제 검토에서는 다른 히빙 방법과 비교한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록 · 복원 근거 · 시험 직후 공개 학습 Q&A 묶음

해설 근거: KDS 21 30 00은 하중·지반지지력식과 모멘트평형식을 검토해 작은 안전율을 채택하도록 한다. 따라서 1.30은 이 독립 학습모델의 결과다.

복원 차이: 공개자료의 입력값·그림을 사용하지 않고 새 기하와 강도값으로 계산했다. 기준값도 지문에 명시해 판정범위를 제한했다.

8. 콘크리트중력댐 내부에 설치하는 갤러리의 주요 목적을 세 가지 쓰시오.

1. 목적 1
2. 목적 2
3. 목적 3

9. 동일 로트 콘크리트의 압축강도 6개가 28, 29, 30, 30, 31, 32 MPa이다. 표본표준편차를 사용해 변동계수 CV를 구하고, 이 문제의 분류표인 우수 CV<5%, 보통 5%≤CV<10%, 관리필요 CV≥10%에 따라 판정하시오.

1. 변동계수
2. 품질 판정

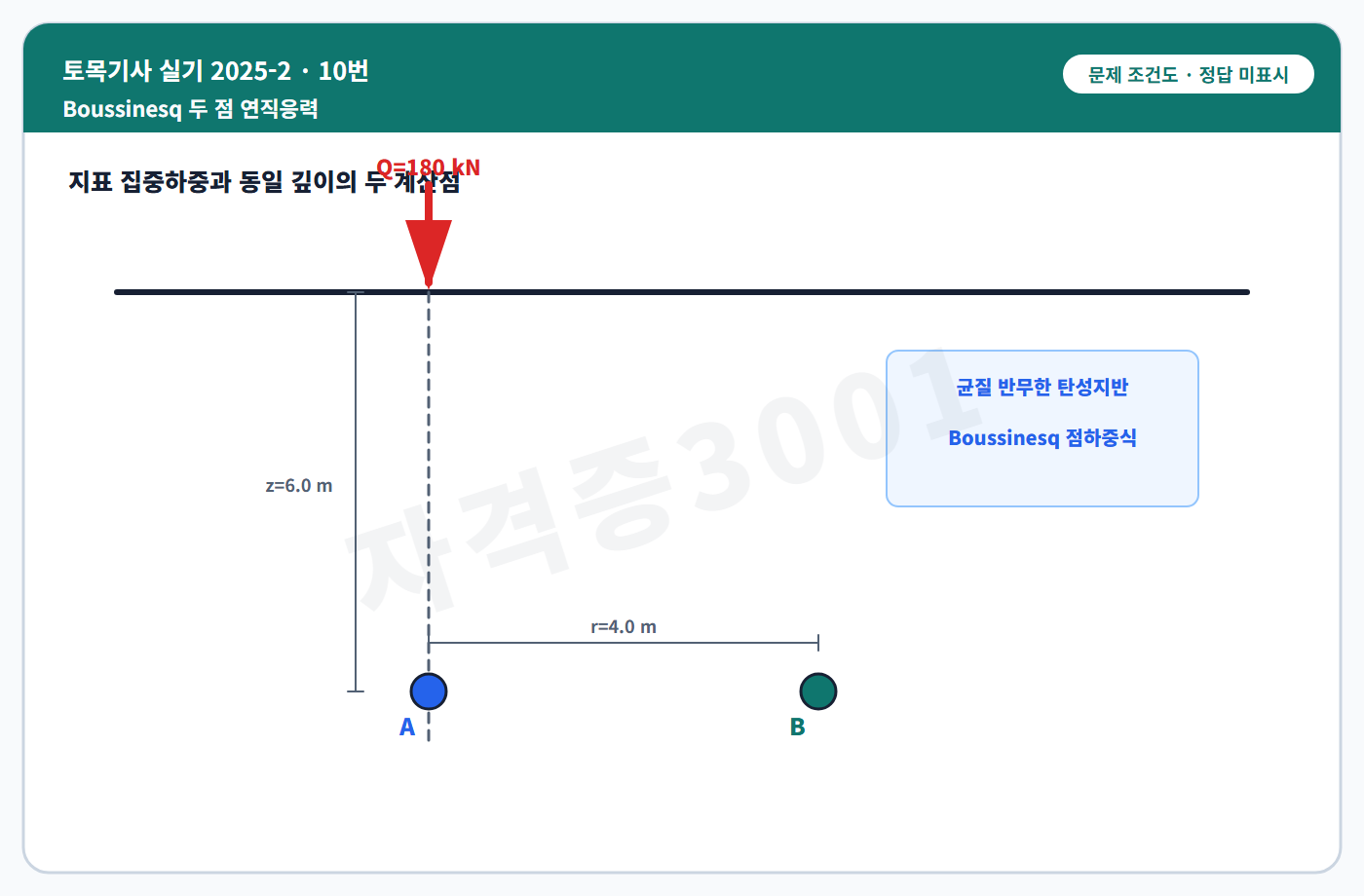

10. 지표면에 연직 집중하중 Q=180 kN이 작용한다. 균질한 반무한 탄성지반으로 보고 Boussinesq 식 Δσz=[3Q/(2πz²)]/[1+(r/z)²]^(5/2)을 사용한다. 깊이 z=6.0 m에서 A점은 하중 직하 r=0, B점은 수평거리 r=4.0 m이다. 각 점의 연직응력 증가량을 구하시오.

1. A점 연직응력 증가량
2. B점 연직응력 증가량

정답과 해설 보기

정답: A점 2.387 kPa, B점 0.952 kPa이다.

인정 가능한 표현: 2.39 kPa·0.95 kPa · 2.387 kPa·0.952 kPa

채점 핵심어: Boussinesq · r/z · A점 · B점

풀이 순서

1. 공통계수 3Q/(2πz²)=540/(72π)=2.387324 kPa이다.
2. A점은 r/z=0이므로 ΔσA=2.387324 kPa이다.
3. B점은 r/z=4/6이고 영향감소계수는 [1+(4/6)²]^(-5/2)이다.
4. ΔσB=2.387324×[1+0.444444]^(-2.5)=0.952049 kPa이다.

같은 깊이에서도 하중축에서 벗어나면 무차원비 r/z에 따라 연직응력 증가량이 감소한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록

해설 근거: 현행 기초설계에서는 실제 하중면적·지층·응력경로를 반영하며, Boussinesq 집중하중식은 지문이 가정한 탄성 반무한체 학습모델이다.

복원 차이: 공개 회고의 하중·점 위치를 사용하지 않고 Q=180 kN, z=6 m, r=4 m로 독립 계산했다.

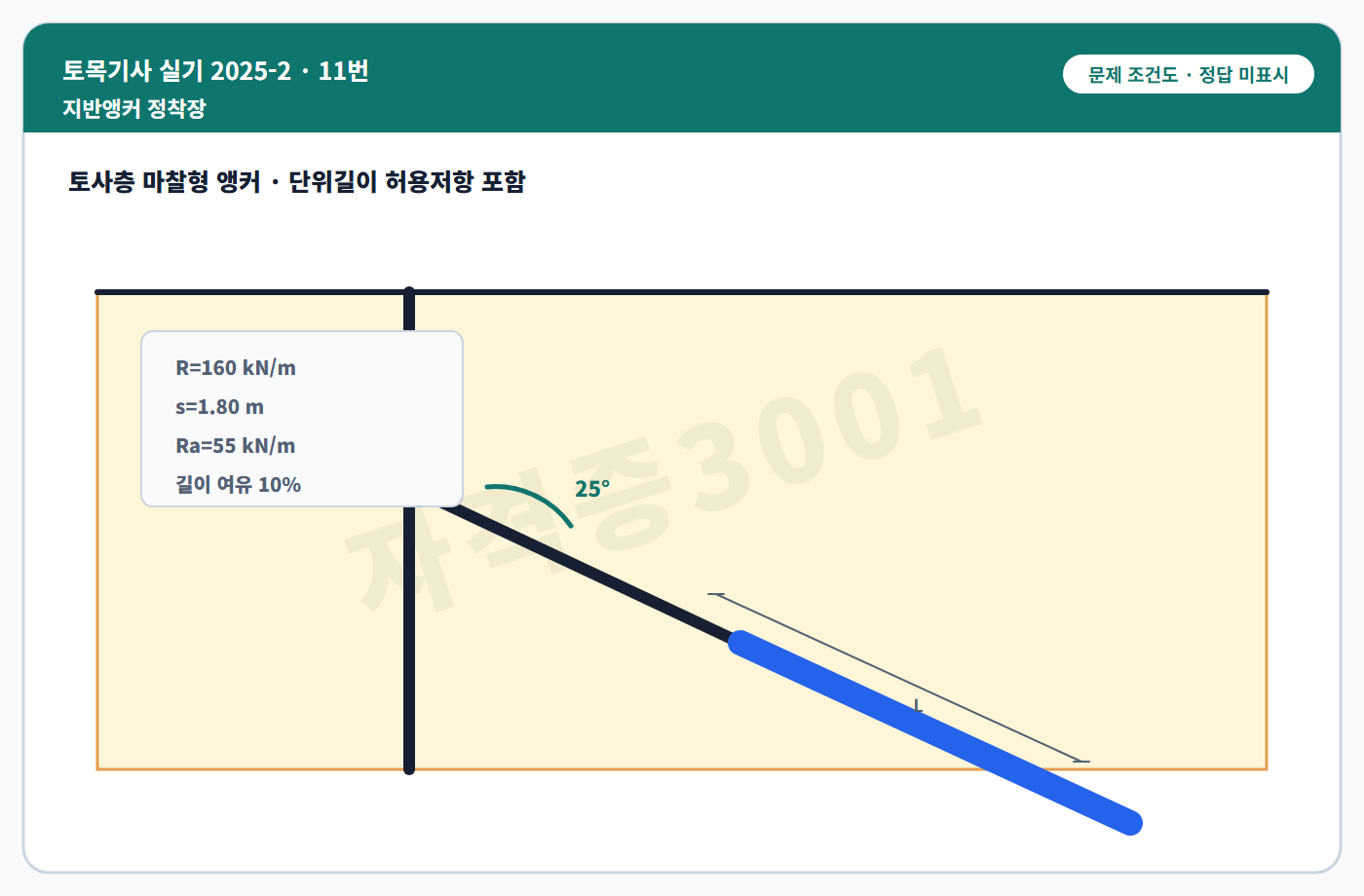

11. 흙막이벽의 수평반력은 160 kN/m이고 앵커 수평간격은 1.80 m이다. 앵커축은 수평과 25°를 이루며, 허용 주면저항을 둘레까지 포함한 단위길이 저항 55 kN/m로 준다. 계산길이에 10% 여유를 적용한 뒤 0.5 m 단위로 올림하시오. 토사층 마찰형 앵커로서 최소 정착장 4.0 m도 적용한다.

1. 채택 정착장

정답과 해설 보기

정답: 앵커축력 317.77 kN, 저항으로 정한 길이 5.778 m, 10% 여유 길이 6.355 m이므로 0.5 m 올림하여 6.5 m를 채택한다. 4.0 m 최소조건보다 크다.

인정 가능한 표현: 6.5 m · T 317.77 kN·계산길이 5.778 m·여유길이 6.355 m

채점 핵심어: 수평간격 · cos25° · 허용 주면저항 · 10% 여유 · 6.5 m

풀이 순서

1. 한 본의 수평부담은 160×1.80=288 kN이다.
2. 앵커축력은 288/cos25°=317.7728 kN이다.
3. 저항으로 정한 길이는 317.7728/55=5.7777 m이다.
4. 10% 여유를 적용하면 6.3555 m이다.
5. 0.5 m 단위 올림값 6.5 m와 최소 4.0 m 중 큰 6.5 m를 채택한다.

허용 저항에 둘레효과가 포함됐으므로 천공경을 다시 곱하지 않는다. 각도는 수평분력과 축력의 관계에만 사용한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록 · 복원 근거 · 시험 직후 공개 학습 Q&A 묶음

해설 근거: KDS 11 60 00의 토사층 마찰형 최소 정착장 4.0 m 경계를 지문에 직접 반영했다. 현장설계는 인발시험·부식보호·자유장도 별도 검토한다.

복원 차이: 공개 계보의 반력·간격·각도·저항값을 모두 배제하고 새 조건을 사용했다. 독립 검산은 317.7728/55×1.10=6.3555 m이다.

12. 0.40 m×0.40 m 재하판의 하중-침하 곡선에서 항복하중 Py=96 kN, 극한하중 Pu=150 kN을 판독했다. 이 학습문제에서는 장기 허용지지력 qa=min[Py/(2A), Pu/(3A)]로 정의한다. qa를 구하시오.

1. 장기 허용지지력

13. 다음 시공특징에 해당하는 교량 가설공법을 각각 쓰시오. A: 교각에서 양쪽으로 균형 있게 캔틸레버를 연장, B: 이동식 비계가 경간을 옮겨 가며 한 경간씩 타설, C: 교대 뒤 제작장에서 세그먼트를 만들고 순차 압출.

1. A 공법
2. B 공법
3. C 공법

14. 시멘트 콘크리트 포장에서 보조기층이 담당하는 주요 기능을 세 가지 쓰시오.

1. 기능 1
2. 기능 2
3. 기능 3

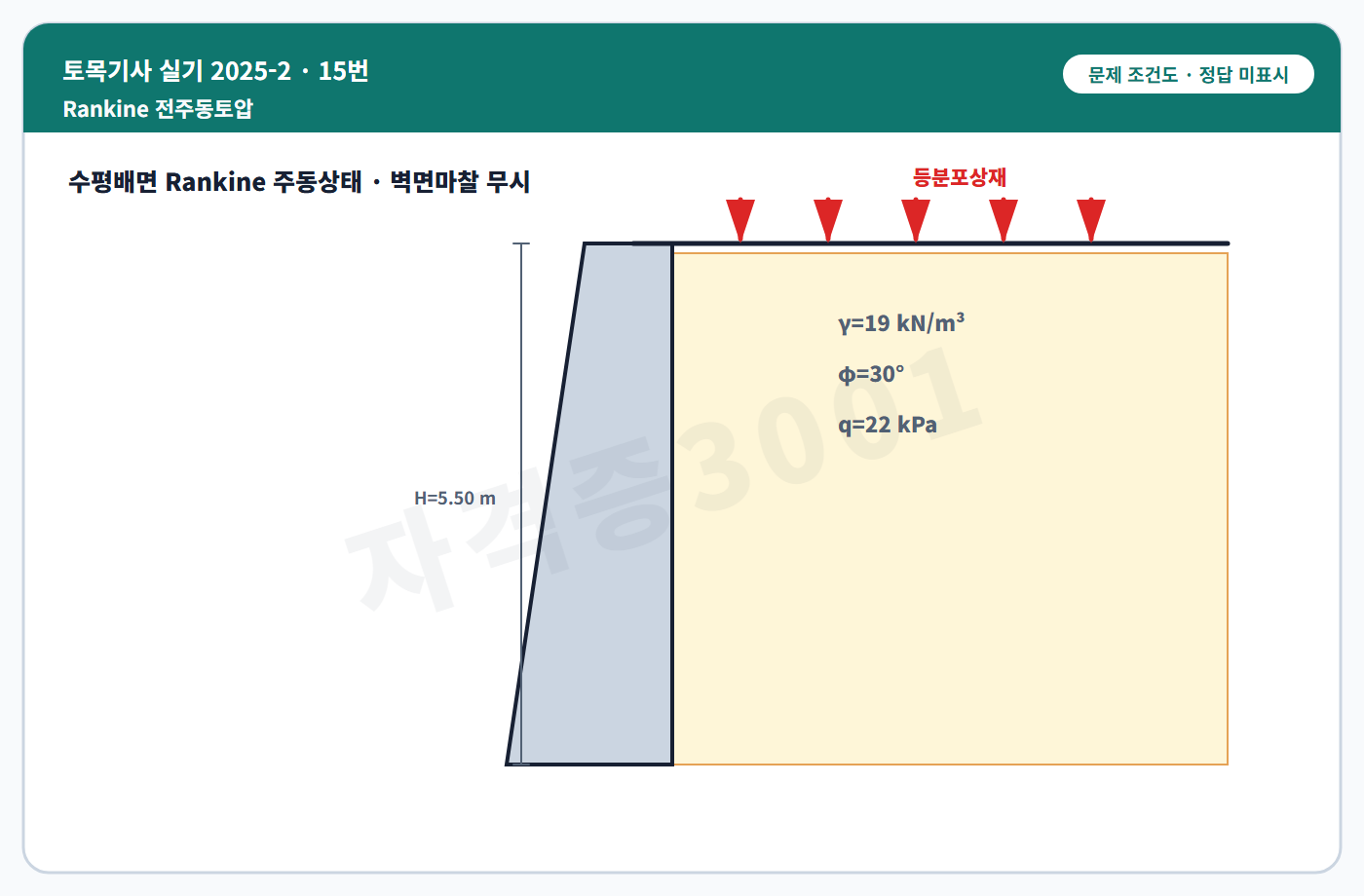

15. 높이 H=5.50 m의 수직 옹벽 배면이 수평이고 벽면마찰은 무시한다. 뒤채움의 단위중량 γ=19 kN/m³, 내부마찰각 φ=30°, 등분포상재하중 q=22 kPa이다. Rankine 주동토압계수, 전주동토압 합력, 기초저면에서의 합력 작용높이를 구하시오.

1. 주동토압계수와 합력
2. 합력 작용높이

정답과 해설 보기

정답: Ka=1/3, 흙 자중 성분 95.79 kN/m, 상재 성분 40.33 kN/m, 합력 136.13 kN/m이며 기초저면에서 작용높이는 2.105 m이다.

인정 가능한 표현: Ka 0.333·Pa 136.13 kN/m·y 2.105 m · 중간 반올림 오차를 허용한 동치값

채점 핵심어: Rankine · 삼각형 토압 · 상재 직사각형 · 모멘트 합성

풀이 순서

1. Ka=(1-sin30°)/(1+sin30°)=1/3이다.
2. 흙 자중 합력은 0.5×Ka×γ×H²=95.7917 kN/m이다.
3. 상재 합력은 Ka×q×H=40.3333 kN/m이다.
4. 총합력은 136.125≈136.13 kN/m이다.
5. 작용높이는 (95.7917×H/3+40.3333×H/2)/136.125=2.10494≈2.105 m이다.

삼각형 자중토압과 직사각형 상재토압을 따로 적분하고 각 도심에 대한 모멘트를 합쳐 작용점을 구한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록

해설 근거: KDS 11 80 05의 옹벽 안정검토에서는 배수·지진·벽면마찰 등 실제 조건에 맞는 토압을 적용한다. 여기서는 Rankine 가정을 명시한 학습계산이다.

복원 차이: 후대 자료의 높이·토질·상재를 사용하지 않고 새 수치로 전주동토압과 작용점을 독립 검산했다.

16. 지진하중을 고려한 옹벽의 고전적 외적 안정 검토항목을 세 가지 쓰시오.

1. 검토항목 1
2. 검토항목 2
3. 검토항목 3

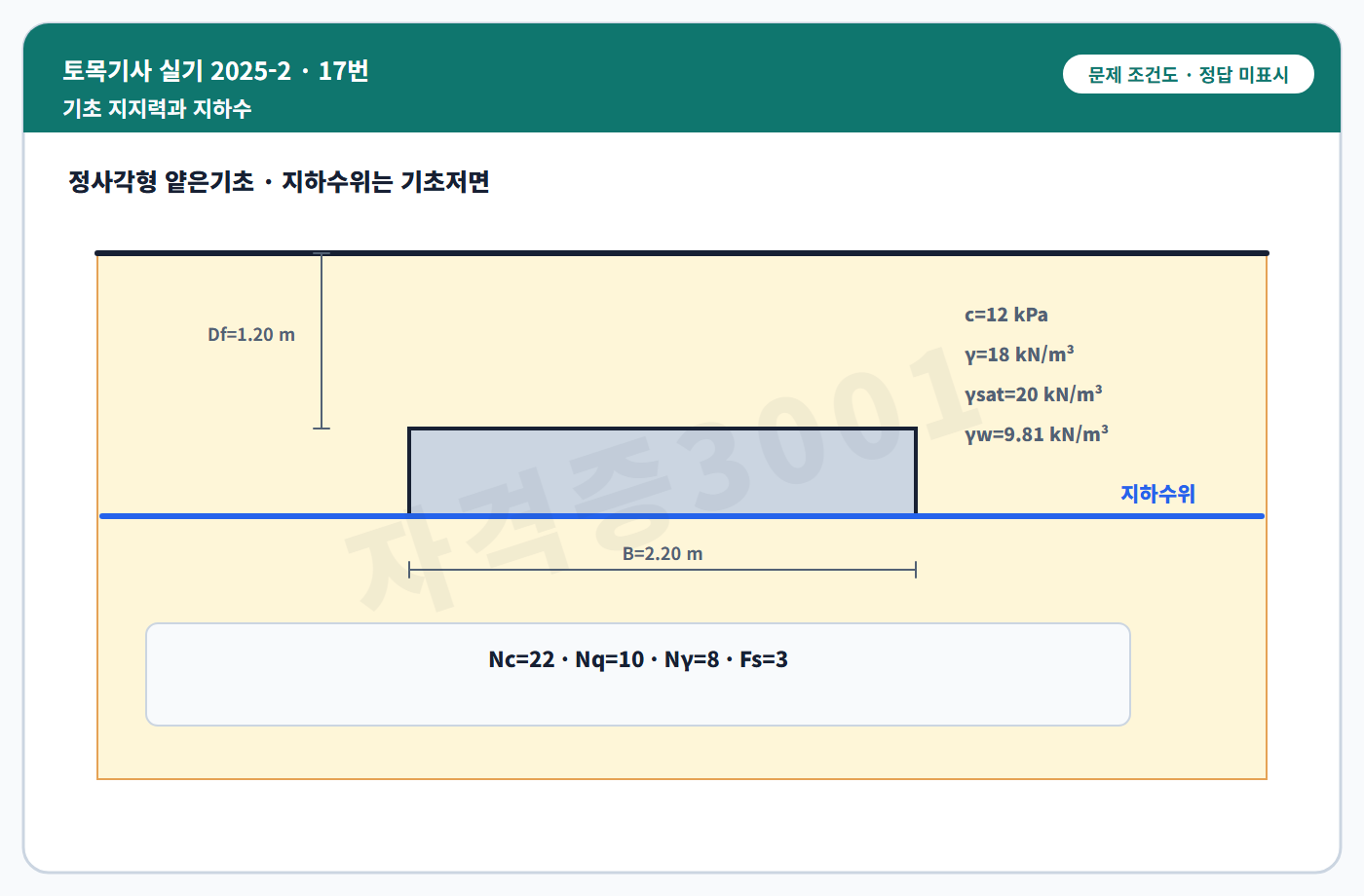

17. 폭 B=2.20 m인 정사각형 기초의 근입깊이는 Df=1.20 m이고 지하수위는 기초저면에 있다. c=12 kPa, 지하수위 위 γ=18 kN/m³, γsat=20 kN/m³, γw=9.81 kN/m³, Nc=22, Nq=10, Nγ=8, Fs=3이다. 이 문제에서는 Terzaghi 정사각형식 qu=1.3cNc+qNq+0.4γ'BNγ, q=γDf를 쓰고, qa=qu/Fs, qna=(qu-q)/Fs로 정의한다. 두 값을 구하시오.

1. 총 허용지지력 qa
2. 순 허용지지력 qna

정답과 해설 보기

정답: γ'=10.19 kN/m³, q=21.60 kPa, qu=630.94 kPa, qa=210.31 kPa, qna=203.11 kPa이다.

인정 가능한 표현: qa 210.31 kPa·qna 203.11 kPa · 중간 반올림 오차를 허용한 동치값

채점 핵심어: 수중단위중량 · Terzaghi 정사각형식 · 총 허용 · 순 허용

풀이 순서

1. 지하수위 아래 유효단위중량은 γ'=20-9.81=10.19 kN/m³이다.
2. 근입 상재압은 q=18×1.20=21.60 kPa이다.
3. qu=1.3×12×22+21.60×10+0.4×10.19×2.20×8=630.9376 kPa이다.
4. qa=630.9376/3=210.3125 kPa이다.
5. qna=(630.9376-21.60)/3=203.1125 kPa이다.

지하수위가 기초저면에 있으므로 Nγ항에 수중단위중량을 적용하고, 지문이 별도로 정의한 총·순 허용값을 혼동하지 않는다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록 · 복원 근거 · 시험 직후 공개 학습 Q&A 묶음

해설 근거: KDS 11 50 05는 지지력과 허용침하 중 불리한 조건을 채택한다. 현재 결과는 지문이 정의한 고전식 계산이며 현장설계값으로 일반화하지 않는다.

복원 차이: 후대 자료의 기초폭·수위·토질값을 배제하고 새 조건과 총·순 정의를 지문에 명시했다.

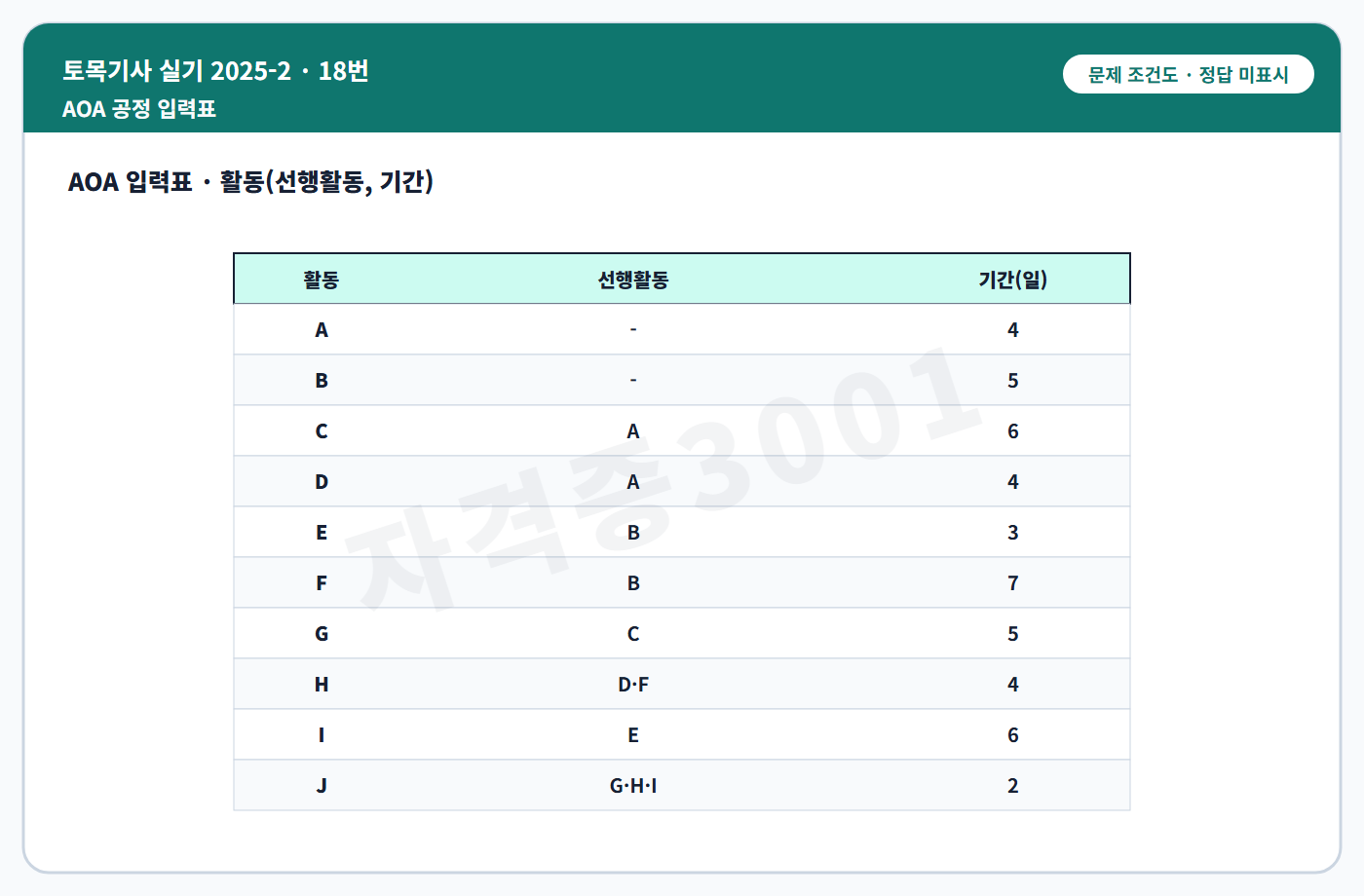

18. 활동은 A(없음,4일), B(없음,5일), C(A,6일), D(A,4일), E(B,3일), F(B,7일), G(C,5일), H(D·F,4일), I(E,6일), J(G·H·I,2일)이다. 선행관계를 만족하는 AOA 네트워크를 작성하고 주공정선과 총공기를 구하시오. 위상적으로 동등한 이벤트 번호는 인정한다.

1. AOA 네트워크
2. 주공정선과 총공기

정답과 해설 보기

정답: 한 가지 배정은 A 1-2, B 1-3, C 2-4, D 2-5, E 3-6, F 3-5, G 4-7, H 5-7, I 6-7, J 7-8이다. 주공정선은 B-F-H-J이고 총공기는 18일이다.

인정 가능한 표현: B-F-H-J·18일 · 선행관계를 보존하는 위상동등 AOA

채점 핵심어: AOA · 선행관계 · B-F-H-J · 18일

풀이 순서

1. 무선행 활동 A와 B를 시작 이벤트에서 분기한다.
2. D와 F가 합류한 뒤 H가 시작하고 G·H·I가 합류한 뒤 J가 시작하도록 사건을 배치한다.
3. 완전경로 길이는 A-C-G-J=17일, A-D-H-J=14일, B-E-I-J=16일, B-F-H-J=18일이다.
4. 최장경로 B-F-H-J가 주공정선이고 총공기는 18일이다.

AOA는 선행관계를 정확히 보존해야 하며, 사건번호가 달라도 같은 위상과 주공정선이면 동등하다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록 · 복원 근거 · 시험 직후 공개 학습 Q&A 묶음

해설 근거: KCS 10 10 10의 공정계획 범위 안에서 PERT·CPM과 주공정선을 관리한다. 이 활동망은 공개 원표가 아닌 독립 학습망이다.

복원 차이: 기존 독립 AOA 자산의 조건을 5점형 요구에 맞춰 재매핑했다. 원활동표·기간은 미확정이며 실제 순서를 뜻하지 않는다.

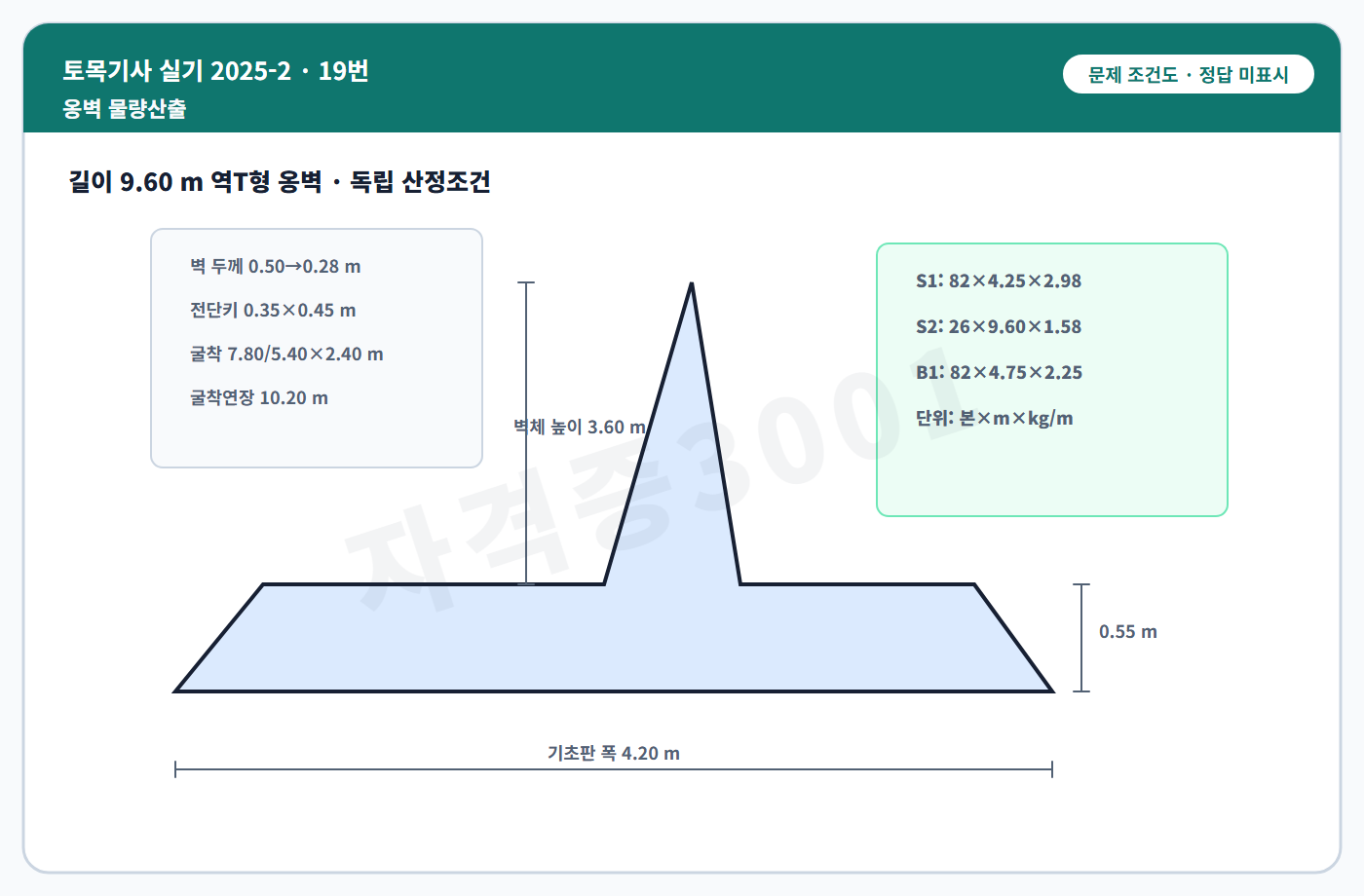

19. 문제도의 독립 조건에 따라 길이 9.60 m 역T형 옹벽의 콘크리트 체적, 지정 거푸집 면적, 사다리꼴 터파기량, S1·S2·B1 철근 총중량을 구하시오. 각 산정면과 제외조건은 그림 및 조건표를 따른다.

1. 콘크리트 체적
2. 거푸집 면적
3. 터파기량
4. 철근 총중량

정답과 해설 보기

정답: 콘크리트 37.17 m³, 거푸집 88.38 m², 터파기 161.57 m³, 철근 2.309 t이다.

인정 가능한 표현: 37.17 m³·88.38 m²·161.57 m³·2.309 t · 철근 2309.273 kg와 동등한 값

채점 핵심어: 부재별 순체적 · 거푸집 접촉면 · 사다리꼴 굴착 · 철근 본수·단위중량

풀이 순서

1. 기초판 22.176, 테이퍼 벽체 13.4784, 전단키 1.512를 합해 37.1664 m³이다.
2. 지정 접촉면만 합산하면 거푸집은 88.3845 m²이다.
3. [(5.40+7.80)/2]×2.40×10.20=161.568 m³이다.
4. S1 1,038.530 kg, S2 394.368 kg, B1 876.375 kg을 합하면 2,309.273 kg=2.309 t이다.

부재 겹침을 배제하고 실제 접촉면·굴착경계·철근 배치별 본수와 가공길이를 각각 계산해야 한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록 · 복원 근거 · 시험 직후 공개 학습 Q&A 묶음

해설 근거: KCS 14 20 10·11·12와 KCS 11 20 15의 콘크리트·철근·거푸집·터파기 범위를 따르되 실제 수량은 설계도서와 계약 산정면이 지배한다.

복원 차이: 기존에 독립 설계·검산한 조건도와 수치를 18점형 네 요구로 재매핑했다. 공개 원도면과 치수는 미확정이며 이 그림은 원도면 재현이 아니다.

20. 도로 암거의 단면형상을 선정할 때 반드시 검토할 조건을 세 가지 쓰시오.

1. 조건 1
2. 조건 2
3. 조건 3

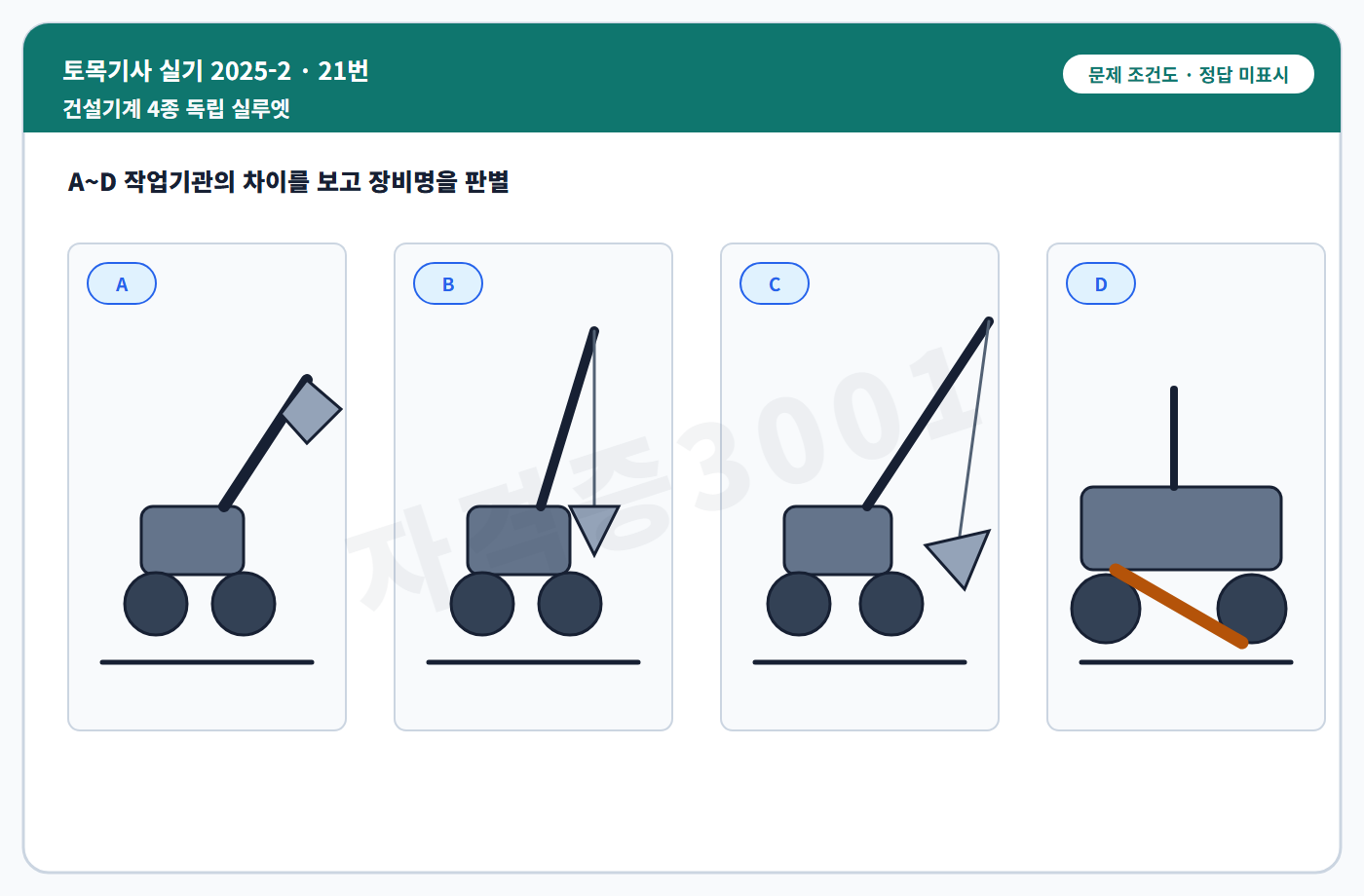

21. 문제도 A~D의 독립 실루엣을 보고 건설기계 명칭을 각각 쓰시오.

1. A 장비
2. B 장비
3. C 장비
4. D 장비

정답과 해설 보기

정답: A 파워셔블, B 클램셸, C 드래그라인, D 모터그레이더이다.

인정 가능한 표현: 파워셔블·클램셸·드래그라인·모터그레이더 · power shovel·clamshell·dragline·motor grader

채점 핵심어: 파워셔블 · 클램셸 · 드래그라인 · 모터그레이더

풀이 순서

1. 전방 굴착 버킷과 짧은 붐은 파워셔블이다.
2. 수직으로 매단 양쪽 버킷은 클램셸이다.
3. 긴 붐과 견인 케이블 버킷은 드래그라인이다.
4. 긴 차체 중앙의 블레이드는 모터그레이더이다.

장비는 붐 길이, 버킷의 지지·운동방식, 차체 중앙 블레이드 등 작업기관 특징으로 식별한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록

해설 근거: 현장 장비선정은 토질·굴착깊이·작업반경·주행성·생산성과 안전조건을 함께 검토한다.

복원 차이: 시험 당일 기억은 설명-명칭 대응형이 우세하다. 상업 그림은 사용하지 않고 네 장비를 기하도형으로 독립 재도화했다.

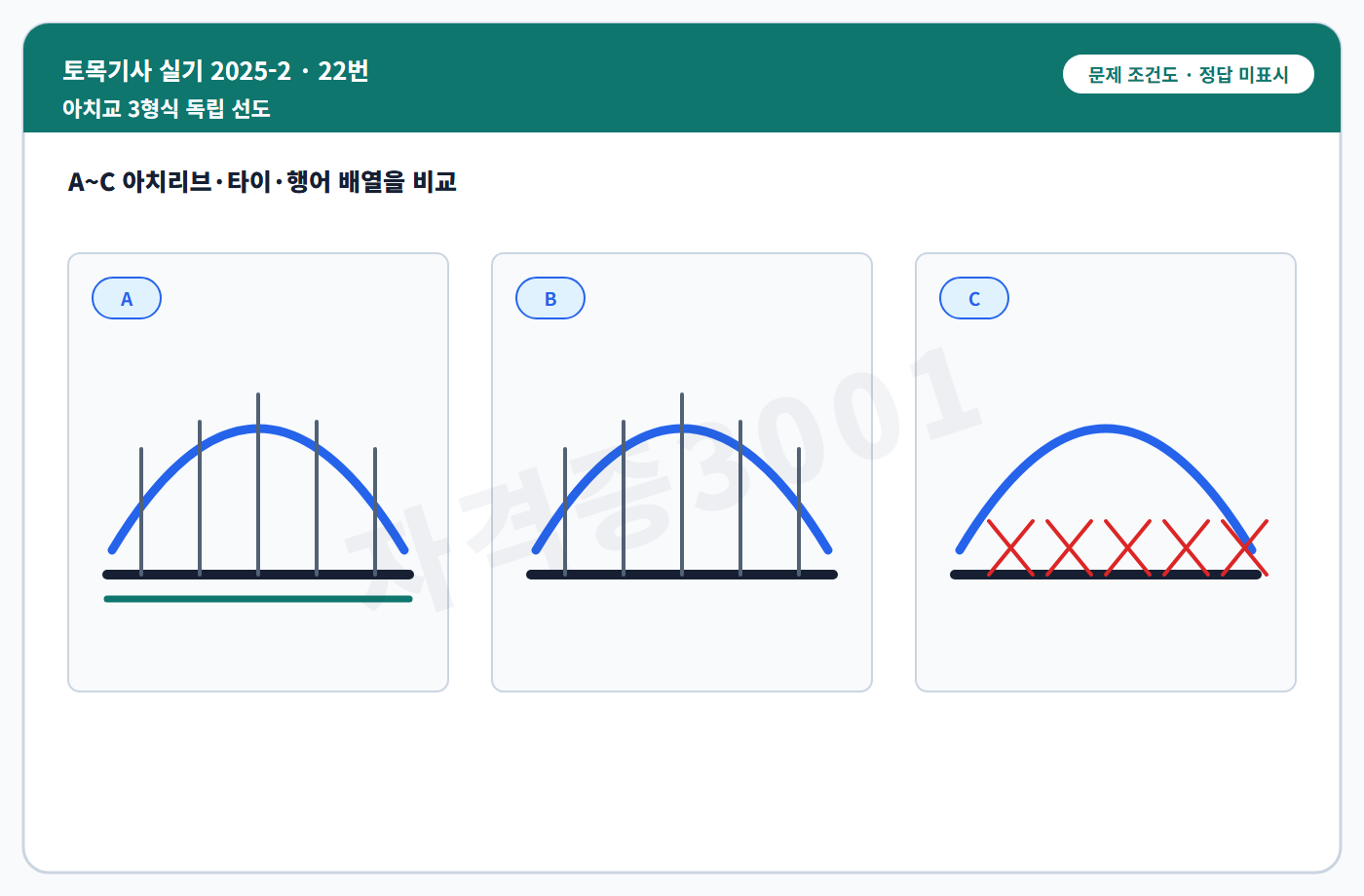

22. 문제도 A~C의 독립 구조선도를 보고 아치교 형식을 각각 쓰시오.

1. A 형식
2. B 형식
3. C 형식

정답과 해설 보기

정답: A 타이드아치교, B 랑거교, C 닐센교이다.

인정 가능한 표현: 타이드아치·랑거·닐센 · tied arch·Langer·Nielsen

채점 핵심어: 타이드아치 · 랑거교 · 닐센교

풀이 순서

1. 아치 추력을 바닥 타이로 닫는 기본 형식은 타이드아치교이다.
2. 수직 행어와 보강거더를 사용하는 형식은 랑거교이다.
3. 서로 교차하는 경사 행어를 사용하는 형식은 닐센교이다.

세 형식은 아치리브·타이 또는 보강거더·행어 배열의 구조적 차이로 구별한다.

복원 근거: 복원 근거 · 한솔 2025년 2회 공개 학습세트 · 복원 근거 · 시험 당일 23항·100점 직접 목록

해설 근거: 현행 교량설계에서는 실제 구조재료와 부재강성·좌굴·피로·가설단계까지 검토한다. 이 선도는 형식 식별용이다.

복원 차이: 시험 당일 복수 기억의 3형식·3점 경계를 채택했다. 상업 도면은 사용하지 않고 최소 구조특징을 독립 선도로 다시 그렸다.

23. 사다리꼴 하천의 하폭은 b=8.0 m, 한쪽 측면경사계수는 z=0.75(H:V), 평균수심은 y=2.20 m이다. 1,200 m 떨어진 두 단면의 수면표고는 각각 35.60 m와 34.40 m이고 Manning 조도계수 n=0.025이다. Q=(1/n)AR^(2/3)S^(1/2)을 사용하여 평균유량을 구하시오.

1. 통수단면적·윤변·동수반경
2. 수면경사와 평균유량
