건축기사 실기 기출문제 2020년 1회 후기복원

1. BOT(Build-Operate-Transfer) 방식을 설명하고 유사한 민간투자방식 두 가지를 쓰시오.

1. BOT 설명
2. 유사방식 1
3. 유사방식 2

2. 지하수 부력에 의한 지하구조물 부상을 막는 대책 두 가지를 쓰시오.

1. 대책 1
2. 대책 2

3. 레이턴스(Laitance)와 크리프(Creep)를 각각 설명하시오.

1. 레이턴스
2. 크리프

4. 벽·기둥의 미장 모서리를 충격과 손상으로부터 보호하는 마감용 보강재의 명칭을 쓰시오.

5. 단위수량 160 kg/m³, 물시멘트비 50%, 잔골재율 40%, 시멘트 비중 3.15, 잔·굵은골재 비중 2.6, 공기량 1%일 때 콘크리트 1 m³의 시멘트량·재료 절대용적과 잔골재·굵은골재 중량을 구하시오.

1. 단위시멘트량
2. 시멘트 용적
3. 물 용적
4. 골재 전체용적
5. 잔골재 용적
6. 잔골재량
7. 굵은골재량

6. ALC(경량기포콘크리트) 제조에 필요한 재료 두 가지를 쓰시오.

1. 재료 1
2. 재료 2

7. 압밀(Consolidation)과 다짐(Compaction)의 차이를 비교하시오.

8. 목구조의 횡력 보강부재 세 가지를 쓰시오.

1. 부재 1
2. 부재 2
3. 부재 3

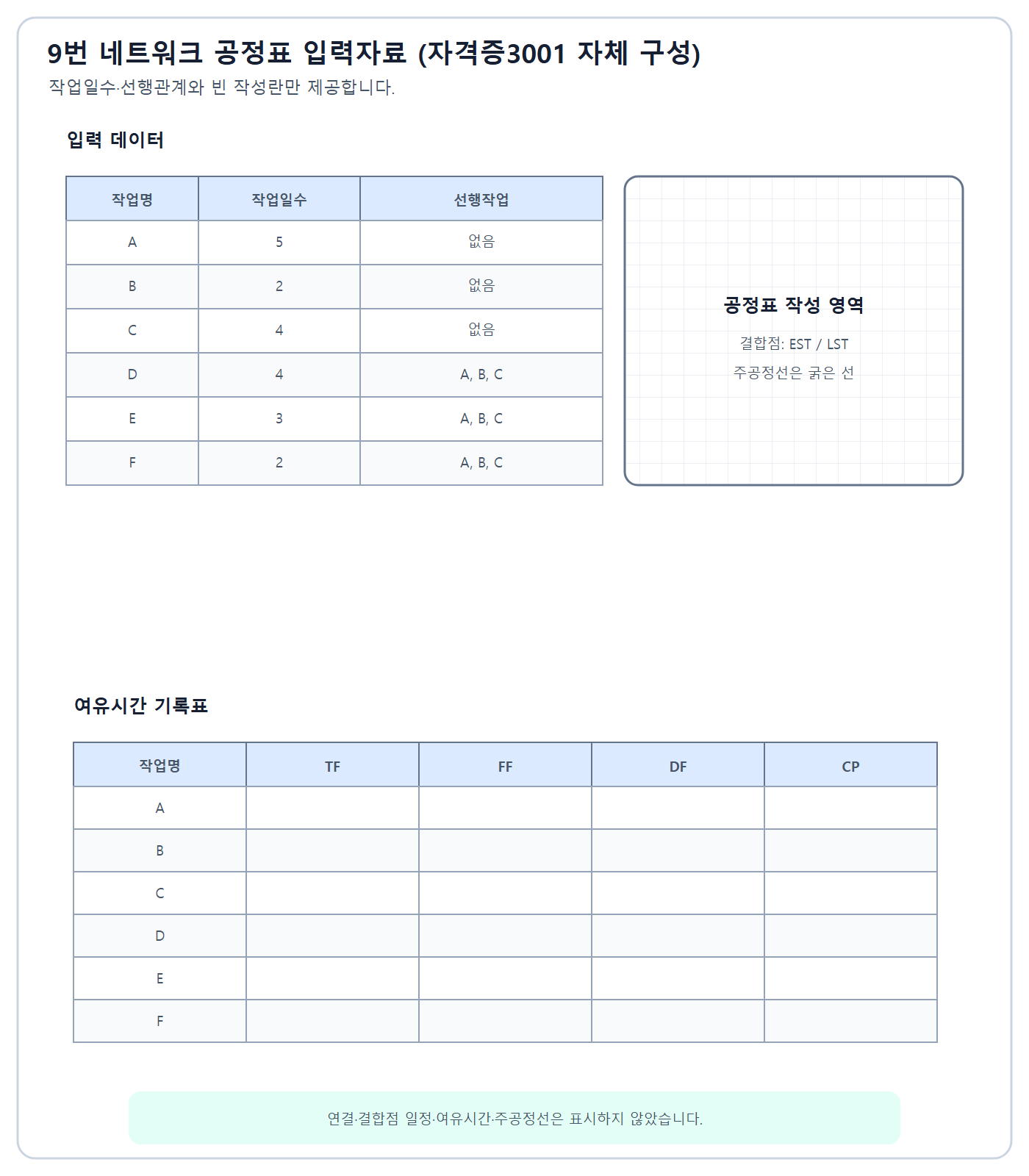

9. A5·B2·C4는 시작 작업이고 D4·E3·F2는 모두 A,B,C 완료 후 시작한다. ADM 네트워크를 작성하고 각 작업의 TF·FF·DF와 주공정선을 구하시오.

1. 네트워크
2. 작업 A 여유
3. 작업 B 여유
4. 작업 C 여유
5. 작업 D 여유
6. 작업 E 여유
7. 작업 F 여유

정답과 해설 보기

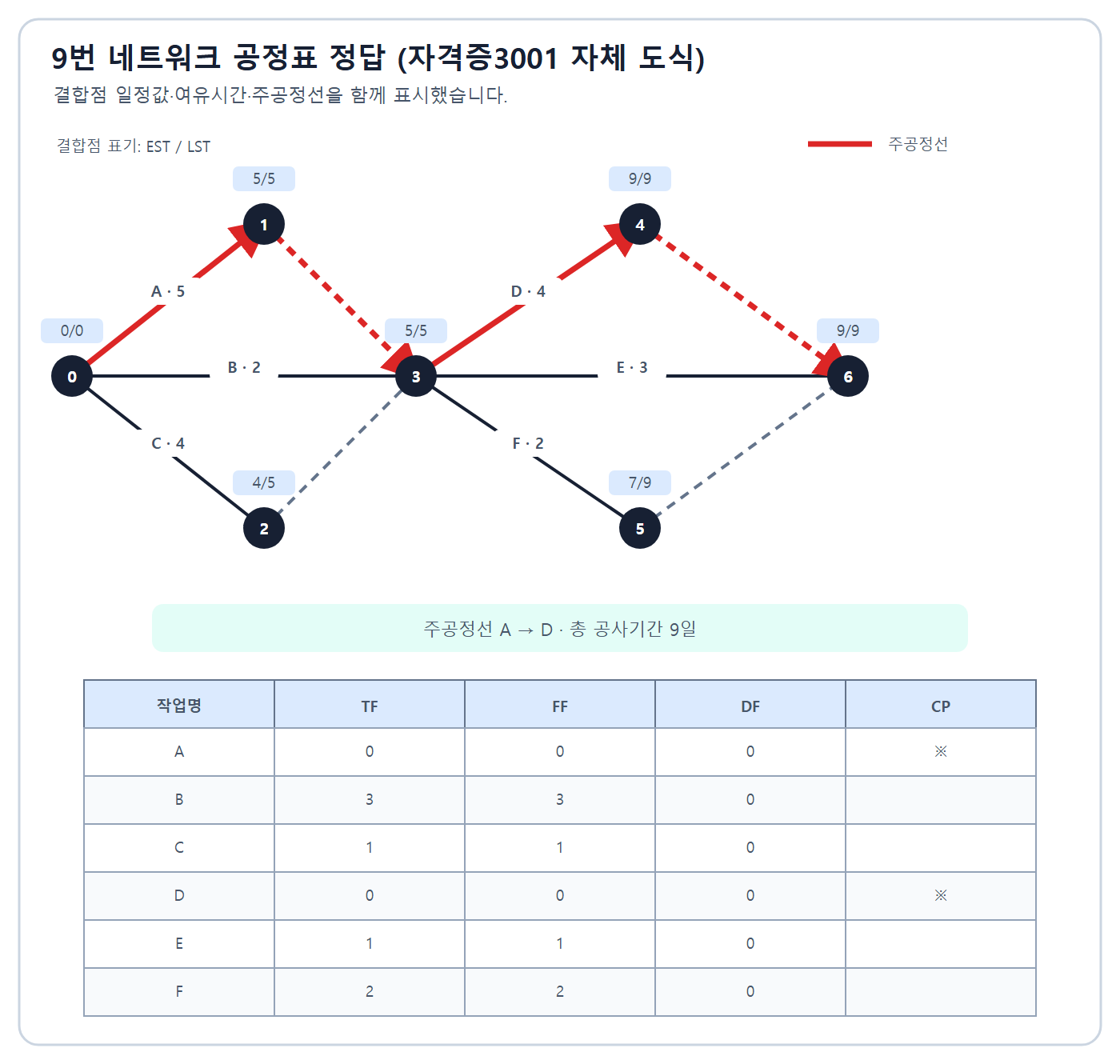

정답: 총공기 9일, 주공정선 A-D. TF/FF/DF는 A 0/0/0, B 3/3/0, C 1/1/0, D 0/0/0, E 1/1/0, F 2/2/0이다.

인정 가능한 표현: 9일·A-D·A0/0/0·B3/3/0·C1/1/0·D0/0/0·E1/1/0·F2/2/0

채점 핵심어: A-D · 9일 · TF · FF · DF

풀이 순서

1. A·B·C가 각각 독립 시작하되 D·E·F의 공통 선행임을 더미로 표현한다.
2. 전진·후진계산으로 결합점 시각을 구한다.
3. 총여유 0인 A-D를 주공정선으로 표시한다.
4. TF·FF 차이에서 DF를 구한다.

다중 선행관계를 잘못 합치면 B·C가 A의 후속처럼 표현되므로 더미 논리를 보존해야 한다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회차 공개 세트 · Q-Net 건축기사 출제기준

해설 근거: 실제 공정은 작업 캘린더·자원·제약·진도 기준과 승인 공정표를 사용한다.

복원 차이: 모두CBT는 이미지형 부분 세트여서 텍스트 조건 독립확인이 제한된다. 한솔 데이터를 주복원하고 자체 네트워크로 재작도한다.

10. SPS(Strut as Permanent System) 공법의 특징 네 가지를 쓰시오.

1. 특징 1
2. 특징 2
3. 특징 3
4. 특징 4

11. 매스콘크리트 수화열 저감대책 세 가지를 쓰시오.

1. 대책 1
2. 대책 2
3. 대책 3

12. 시공줄눈(Construction joint)과 신축줄눈(Expansion joint)을 각각 설명하시오.

1. 시공줄눈
2. 신축줄눈

13. 강구조 용접부의 비파괴검사 방법 세 가지를 쓰시오.

1. 검사 1
2. 검사 2
3. 검사 3

14. 커튼월 조립방식을 보기 ① Stick wall ② Window wall ③ Unit wall 중 고르시오. (1) 공장 완전조립 프리패브 일괄발주 (2) 현장 부재조립·현장 유리끼우기 (3) 창호·유리·패널 개별발주로 창호 주위 패널 구성.

1. 설명 1
2. 설명 2
3. 설명 3

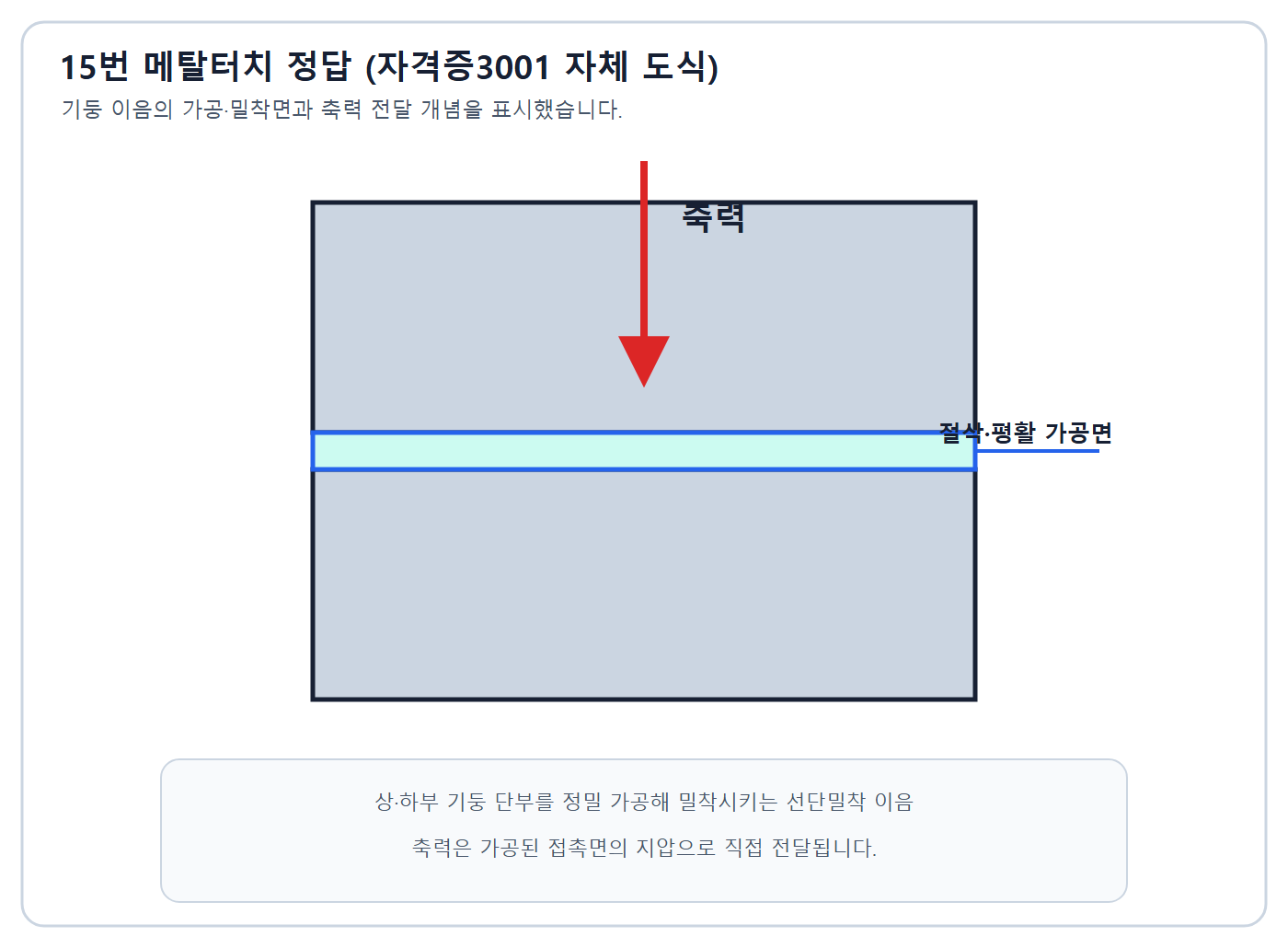

15. 강구조 기둥이음의 메탈터치(Metal touch)를 설명하시오.

정답과 해설 보기

정답: 상·하 기둥 단부를 절삭·평활 가공해 밀착시키고 압축력을 접촉면 지압으로 직접 전달하는 선단밀착 이음이다. 인장응력 우려가 없는 조건에서는 시험 당시와 현행 기준 모두 소요압축력과 소요휨모멘트 각각의 1/2을 접촉면으로 직접 전달할 수 있다.

인정 가능한 표현: 기둥 단부 절삭·평활가공·밀착·압축력 직접전달 · 조건부 소요압축력·휨모멘트 각각 1/2 직접전달

채점 핵심어: 상하 기둥 · 정밀가공 · 밀착 · 압축력 · 직접전달 · 1/2

풀이 순서

1. 상·하 기둥 끝면을 정밀 가공한다고 쓴다.
2. 밀착면 지압으로 압축력을 직접 전달한다고 쓴다.

접촉면과 이음재가 압축·휨·전단 요구를 분담하도록 기준에 맞춰 설계한다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 한솔아카데미 2020년 1회 추가·정정 PDF

해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.

복원 차이: 한솔의 '축력 50%'를 무조건값으로 쓰지 않고, 적용조건과 압축력·휨모멘트 각각 1/2이라는 정확한 범위를 함께 적었다.

16. 부동침하 방지대책 중 기초구조에서 처리할 수 있는 방법 두 가지를 쓰시오.

1. 대책 1
2. 대책 2

17. 적격낙찰제도를 설명하시오.

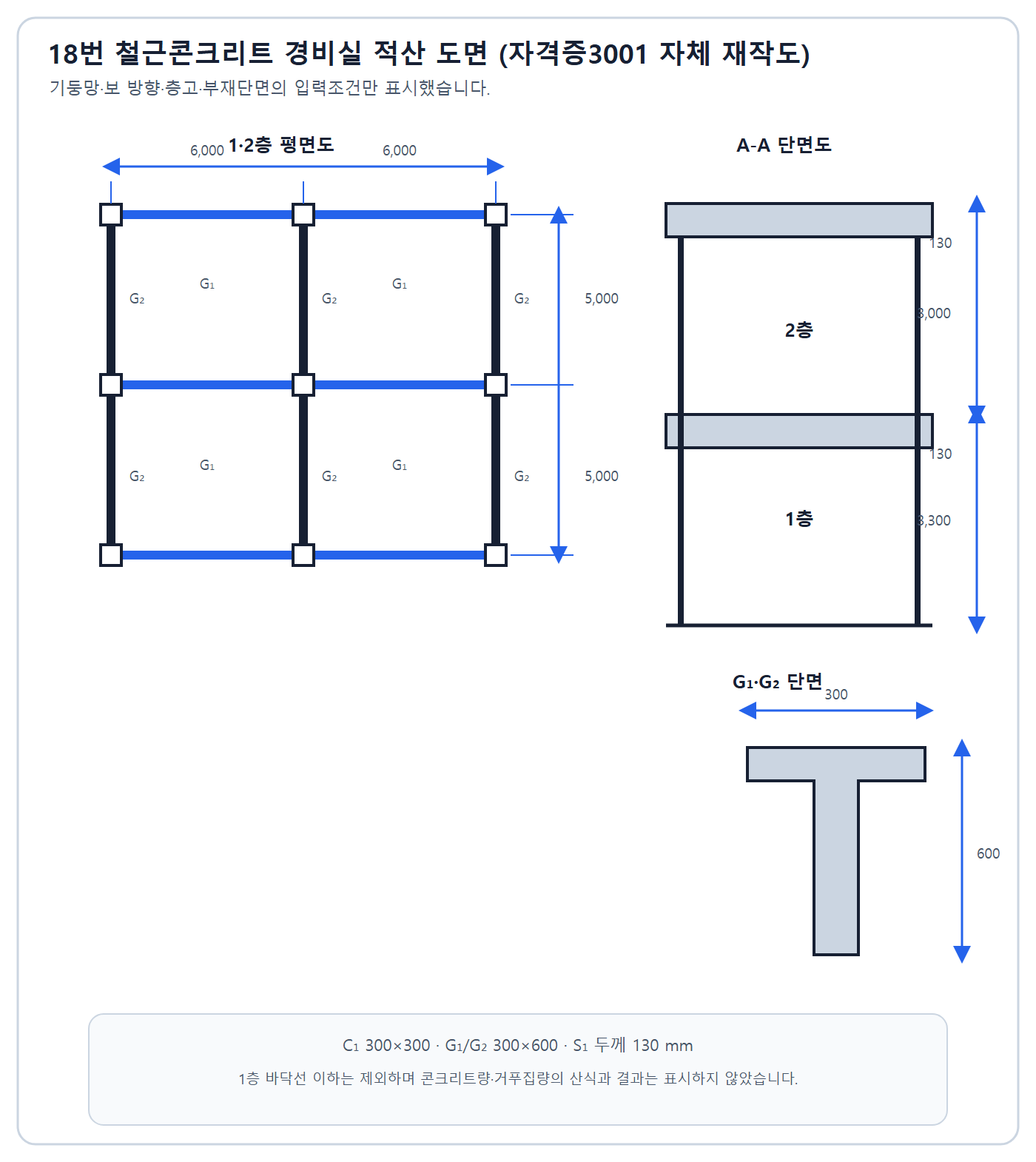

18. 3×3 기둥 그리드의 2층 RC 경비실에서 C1=300×300 mm, G1·G2=300×600 mm, 슬래브 두께 130 mm이다. 기둥 중심간 평면은 12,000×10,000 mm(경간 6,000×5,000), 층별 기둥 순높이는 3.17 m·2.87 m이다. 1·2층 C1·G1·G2·S1의 콘크리트량과 거푸집량을 산출하시오.

1. 콘크리트량
2. 거푸집량

정답과 해설 보기

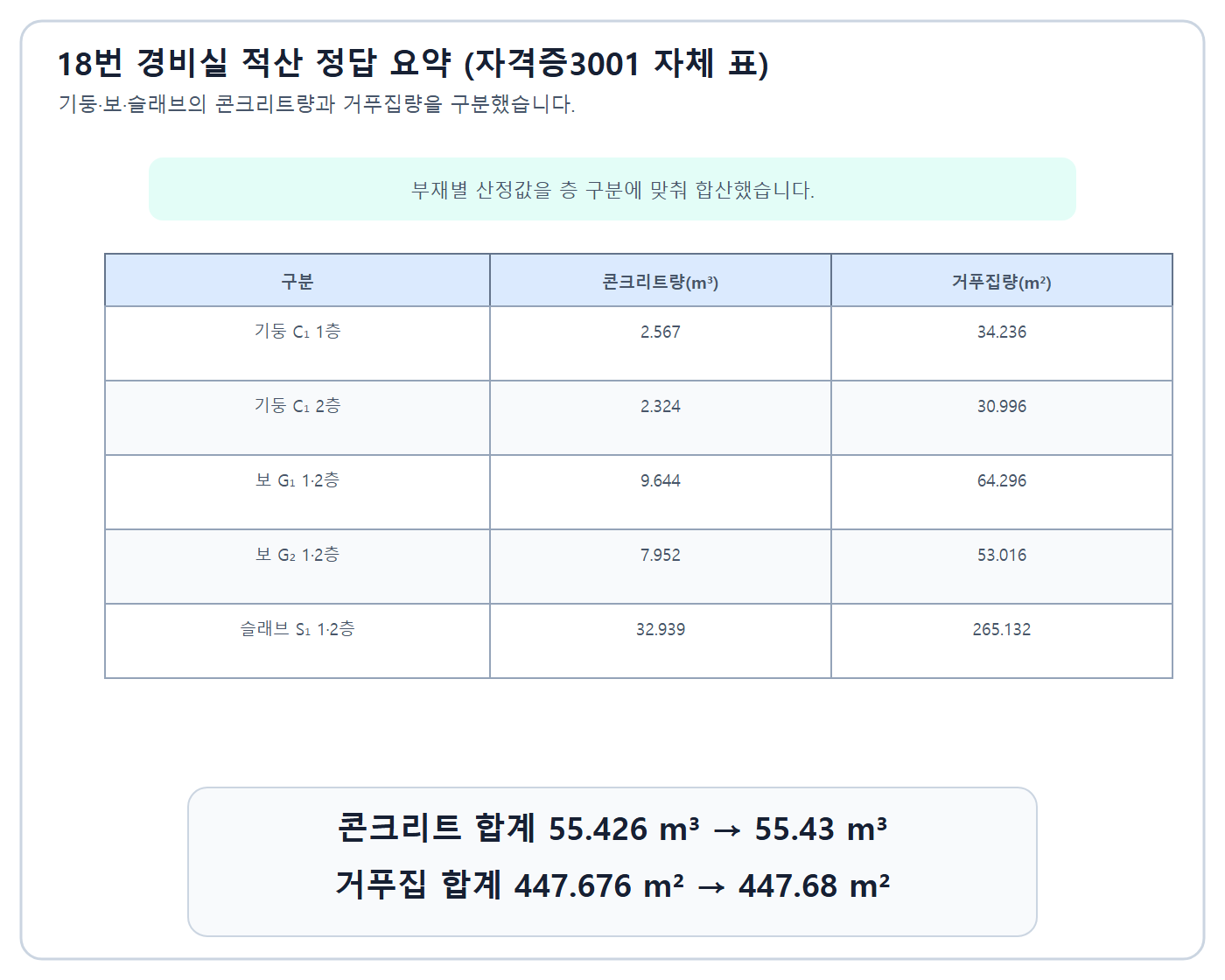

정답: 콘크리트: C1=2.5677+2.3247, G1=0.3×0.47×5.7×12=9.6444, G2=0.3×0.47×4.7×12=7.9524, S1=12.3×10.3×0.13×2=32.9394, 합계=55.4286≒55.43 m³. 거푸집: C1=34.236+30.996, G1=64.296, G2=53.016, S1=[12.3×10.3+2(12.3+10.3)×0.13]×2=265.132, 합계=447.676≒447.68 m².

인정 가능한 표현: 콘크리트55.43m³·거푸집447.68m² · 한솔 반올림 콘크리트55.426m³

채점 핵심어: C1 · G1 · G2 · S1 · 55.43 m³ · 447.68 m²

풀이 순서

1. 기둥 9개를 층별 순높이로 계산한다.
2. 보는 슬래브 아래 0.47 m 깊이와 기둥면 사이 순길이 5.7·4.7 m를 사용한다.
3. 슬래브 외곽 12.3×10.3 m를 두 층 계산한다.
4. 거푸집은 기둥 4면, 보 양측면, 슬래브 밑면·외곽 측면을 합한다.

부재 중복을 피하도록 기둥은 슬래브 하부까지, 보는 슬래브 아래 춤만, 슬래브는 전 두께를 계산한다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회차 공개 세트

해설 근거: 현행 적산은 설계도서·내역기준과 KCS 14 20 10·KCS 14 20 12의 실제 타설·거푸집 접촉면 조건을 따른다.

복원 차이: 한솔 해답 중 G2 중간표기 7.592 m³는 곱셈상 7.9524 m³의 오기이고, 정밀 합계는 55.4286 m³다. 거푸집 합계 단위도 한 곳에서 m³로 오기되어 m²로 바로잡았다.

19. 복원문제에서 요구한 굵은골재 최대치수를 쓰시오. ① 일반콘크리트 ② 무근콘크리트 ③ 단면이 큰 콘크리트.

1. 일반콘크리트
2. 무근콘크리트
3. 단면 큰 콘크리트

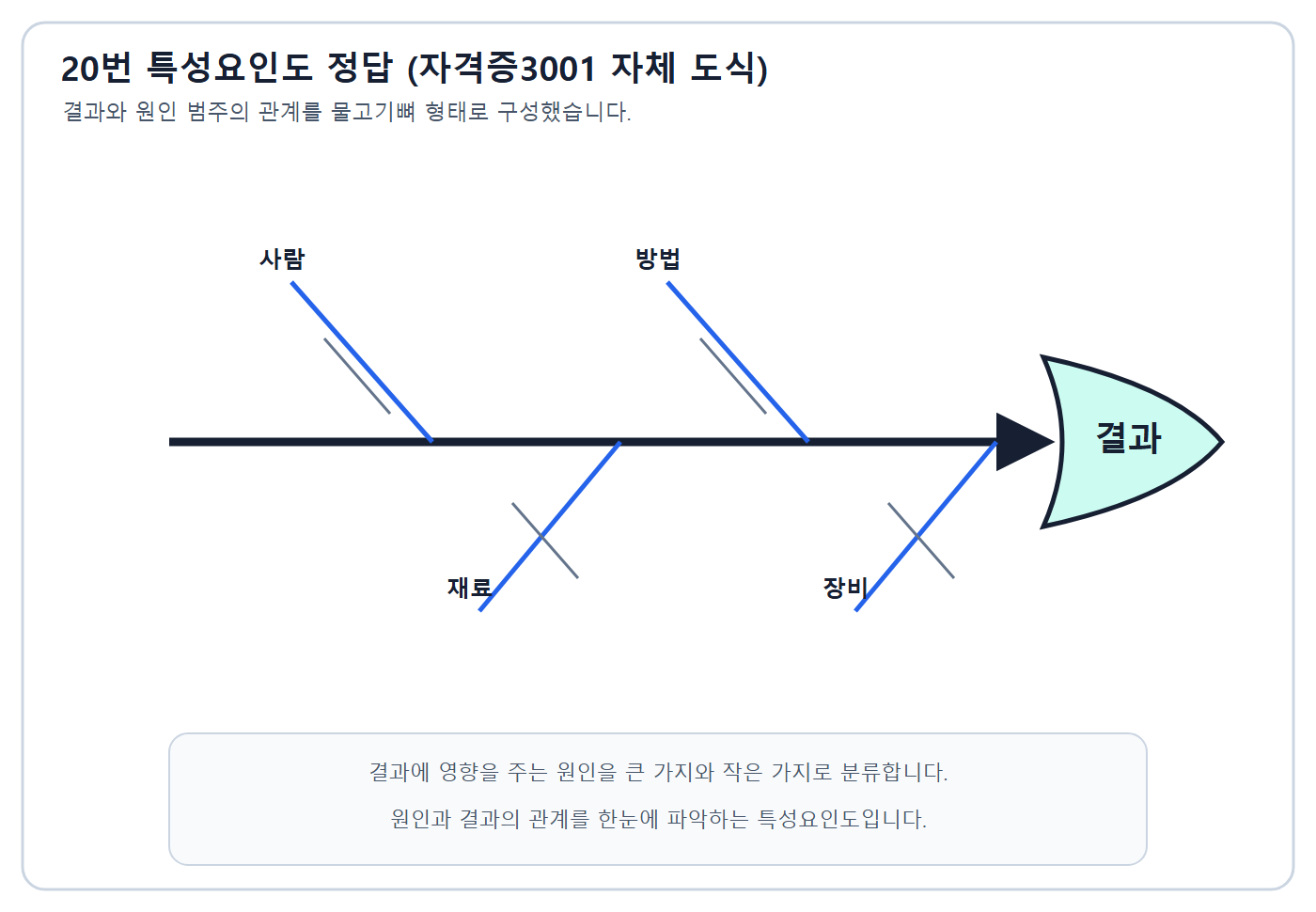

20. 품질관리 도구인 특성요인도(Cause-and-effect diagram)를 설명하시오.

정답과 해설 보기

정답: 문제의 결과인 특성과 그 결과에 영향을 미칠 수 있는 원인들을 대분류·중분류·세부원인으로 가지처럼 체계화해 원인관계를 분석하는 그림이다.

인정 가능한 표현: 결과 특성·영향원인·가지형 체계화·원인분석

채점 핵심어: 특성 · 원인 · 관계 · 가지 · 분석

풀이 순서

1. 분석할 결과를 머리에 둔다.
2. 가능한 원인을 계층적으로 가지에 배열한다고 쓴다.

어골도·이시카와 다이어그램이라고도 하며, 가설 원인은 데이터로 검증해야 한다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회차 공개 세트 · Q-Net 건축기사 출제기준

해설 근거: 현행 실무에서는 4M·5M1E 등 분류틀, 현장 데이터와 파레토·관리도 등을 함께 사용한다.

복원 차이: 복원 정의를 독립 문장으로 확장했으며 직접 대응 KDS/KCS 조항은 없다.

21. 지름 150 mm, 높이 300 mm인 재령 28일 원주 공시체의 파괴하중이 450 kN일 때 압축강도를 구하시오.

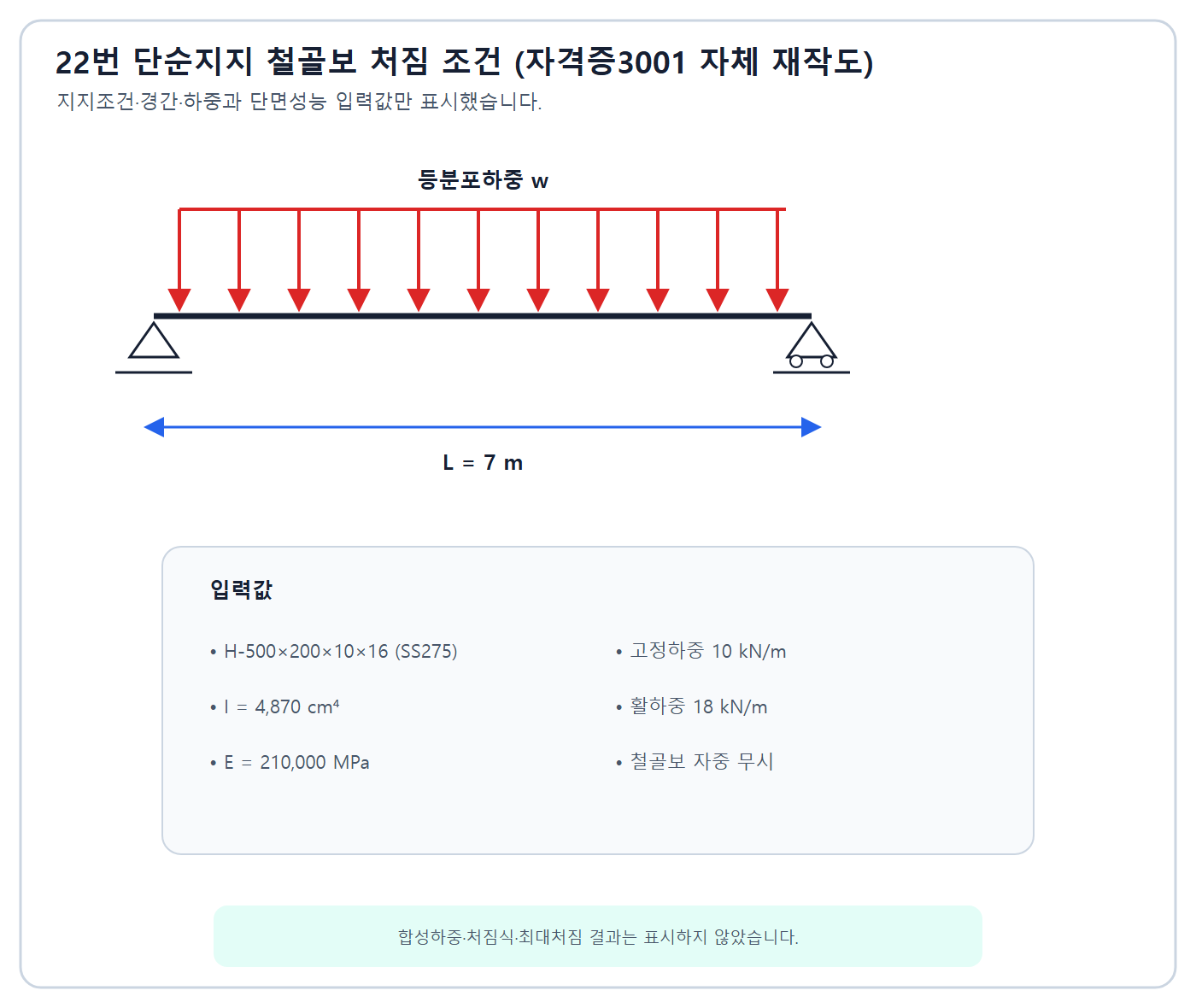

22. 전 경간 등분포 고정하중 10 kN/m와 활하중 18 kN/m를 받는 경간 7 m 단순보의 최대처짐을 구하시오. E=210,000 MPa이며, 이 문제지는 한솔 복원 도표의 I=4,870 cm⁴ 조건을 사용한다.

정답과 해설 보기

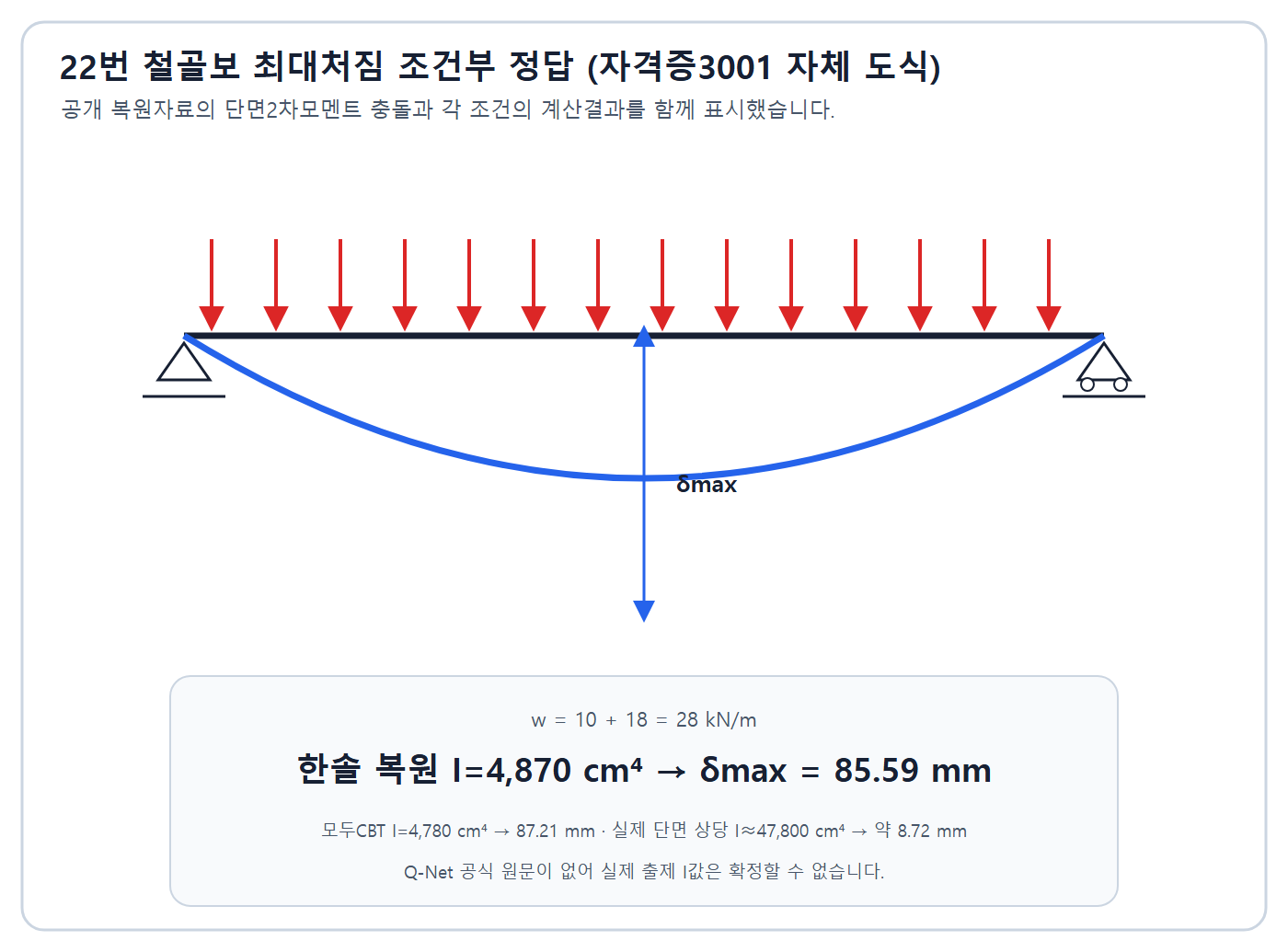

정답: 한솔 복원 조건 I=4,870 cm⁴에서는 사용하중 w=28 kN/m=28 N/mm이고, δ_max=5wL⁴/(384EI)=85.59 mm이다. 다만 모두CBT 복원값 I=4,780 cm⁴이면 87.21 mm이고, H-500×200×10×16의 실제 단면 상당값 I≈47,800 cm⁴를 적용하면 약 8.72 mm이다. Q-Net 공식 원문이 없어 어느 I값이 실제 출제조건인지는 확정할 수 없다.

인정 가능한 표현: 한솔 조건 85.59 mm · 모두CBT 조건 87.21 mm · 실제 단면 상당값 조건 약 8.72 mm

채점 핵심어: w=28 N/mm · L=7000 mm · 5wL⁴/384EI · 한솔 85.59 mm · 모두CBT 87.21 mm · 실제 단면 약 8.72 mm

풀이 순서

1. 고정·활하중을 1.0배 사용하중으로 합한다.
2. 단위를 N·mm로 통일한다.
3. 단순보 전경간 등분포하중 처짐식에 대입한다.

처짐은 강도조합이 아니라 사용하중과 탄성강성 EI로 계산한다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회 전체 섞기형 공개 세트 · 한국강구조학회 RH-500×200×10×16 단면성능 자료

해설 근거: 현행은 KDS 14 30 05의 사용하중·변형한계와 해당 제품의 성적서·단면표에 적힌 실제 단면성능을 적용한다.

복원 차이: 한국강구조학회 자료의 동일 치수 RH-500×200×10×16은 Ix=47,800 cm⁴ 상당이어서 공개 복원값에는 한 자리 누락 가능성이 크다. 공식 원문 없이 단일값을 확정하지 않고 세 조건의 계산결과를 병기한다.

23. SN강과 TMCP강의 구조적 특성을 각각 설명하시오.

1. SN강
2. TMCP강

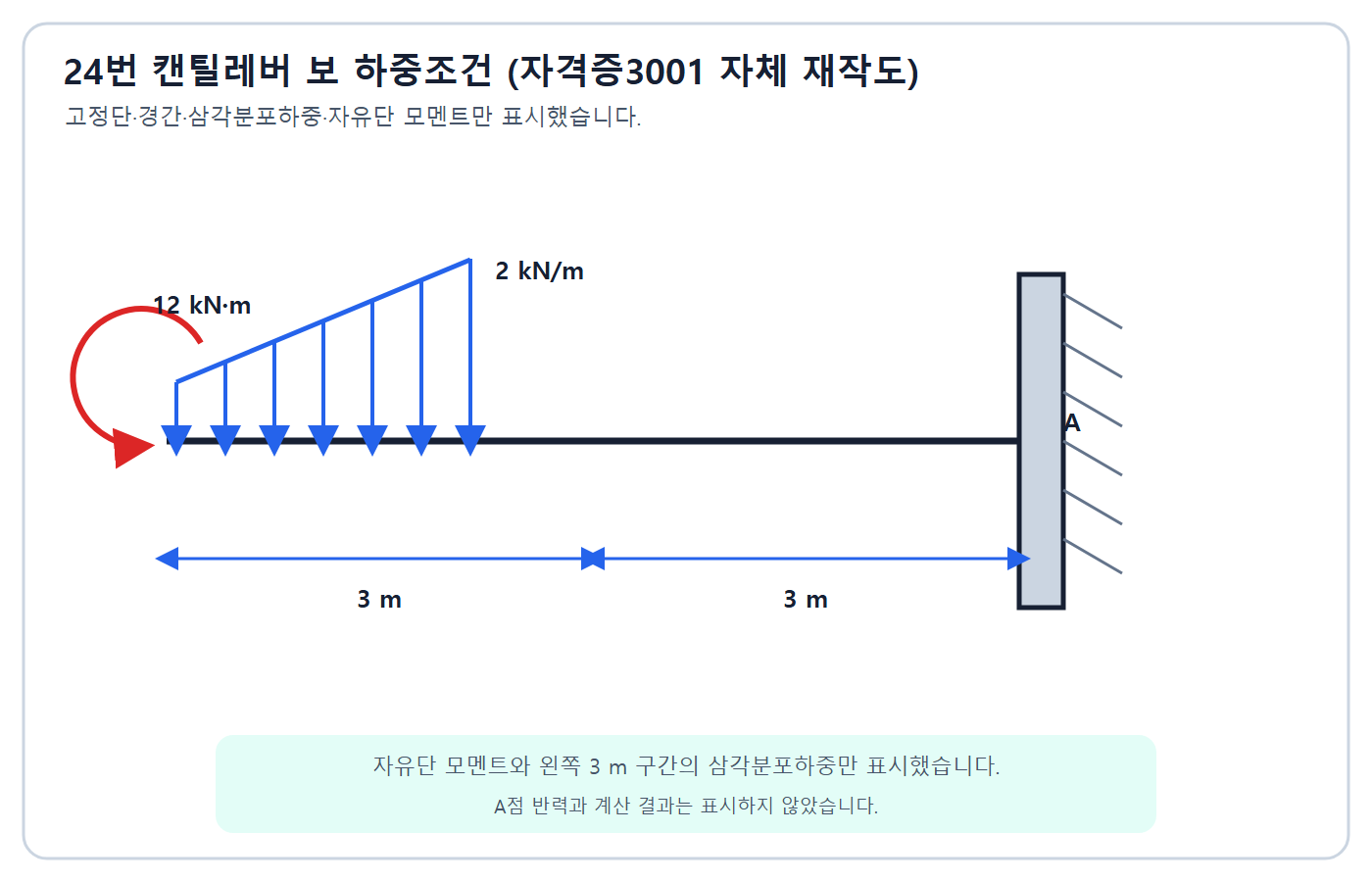

24. 오른쪽 A점 고정 캔틸레버에서 왼쪽 자유단에 12 kN·m 모멘트가 작용하고, 자유단부터 3 m 구간에 0에서 2 kN/m로 증가하는 삼각형 분포하중이 있으며 이후 A까지 3 m이다. A점 반력을 구하시오.

정답과 해설 보기

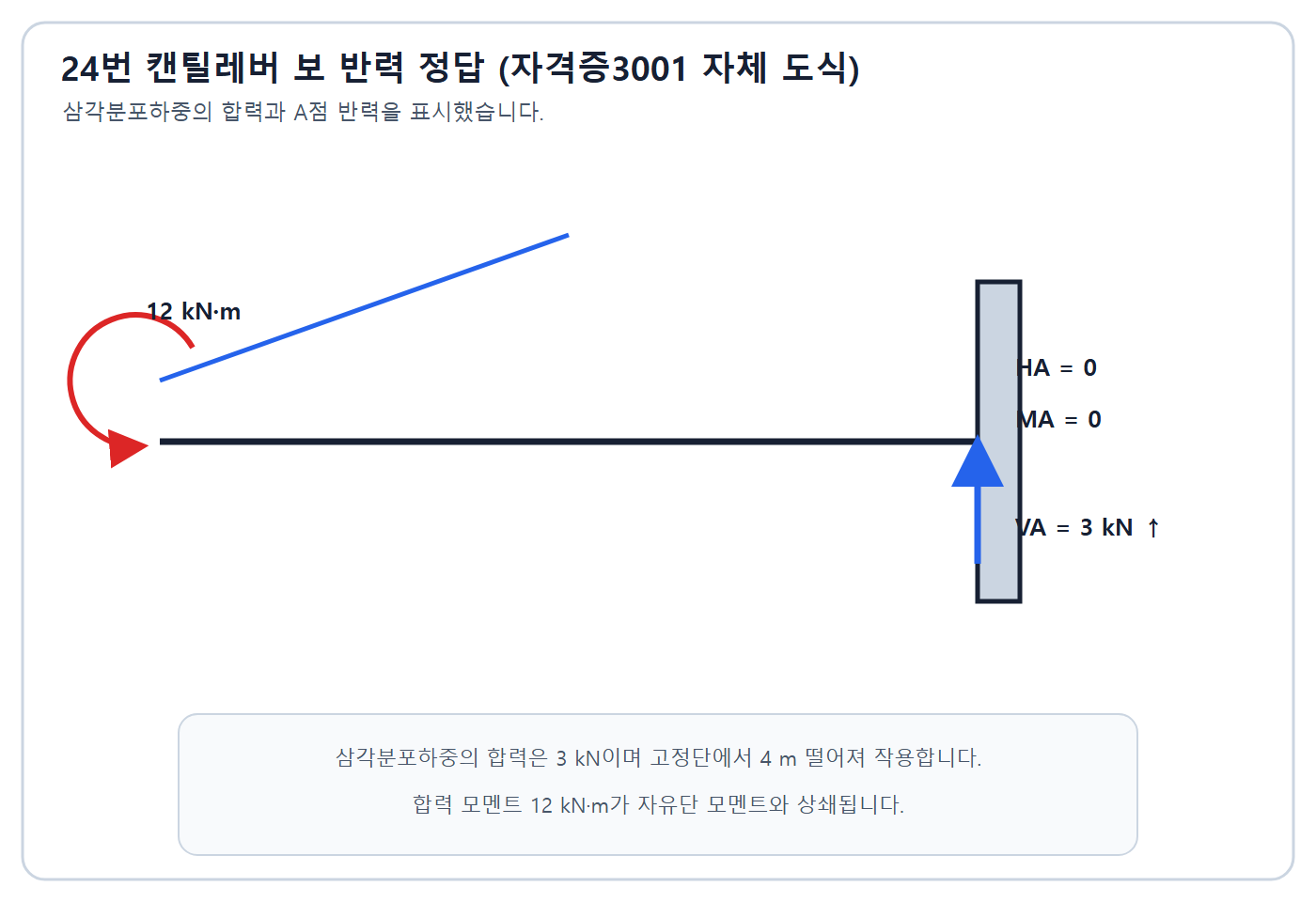

정답: 수평반력 H_A=0. 삼각하중 합력=(1/2)×2×3=3 kN이므로 수직반력 V_A=3 kN(상향). 합력 작용점은 A에서 4 m이므로 하중모멘트 3×4=12 kN·m가 외력모멘트 12 kN·m와 반대여서 상쇄되어 M_A=0.

인정 가능한 표현: HA=0·VA=3kN 상향·MA=0

채점 핵심어: 삼각하중 3 kN · 작용점 A에서 4 m · VA 3 kN · MA 0

풀이 순서

1. 삼각분포하중을 3 kN 집중하중으로 치환한다.
2. 합력 위치를 큰 쪽에서 1/3 지점으로 잡아 A까지 4 m를 구한다.
3. 수평·수직·모멘트 평형식을 적용한다.

두 12 kN·m 모멘트의 방향이 반대라는 복원도식 조건 때문에 고정단 모멘트가 0이 된다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회차 공개 세트 · Q-Net 건축기사 출제기준

해설 근거: 현행 구조해석은 KDS 하중기준과 실제 부호·경계조건을 적용한다.

복원 차이: 원도 화살표 방향이 작게 렌더되어 모호할 수 있으므로 자체 도식은 외력모멘트와 삼각하중 모멘트가 반대임을 분명히 표시해야 한다.

25. 인장 이형철근·이형철선의 겹침이음길이를 정착길이 l_d로 나타내시오. A급과 B급 모두 300 mm 이상이어야 한다.

1. A급
2. B급

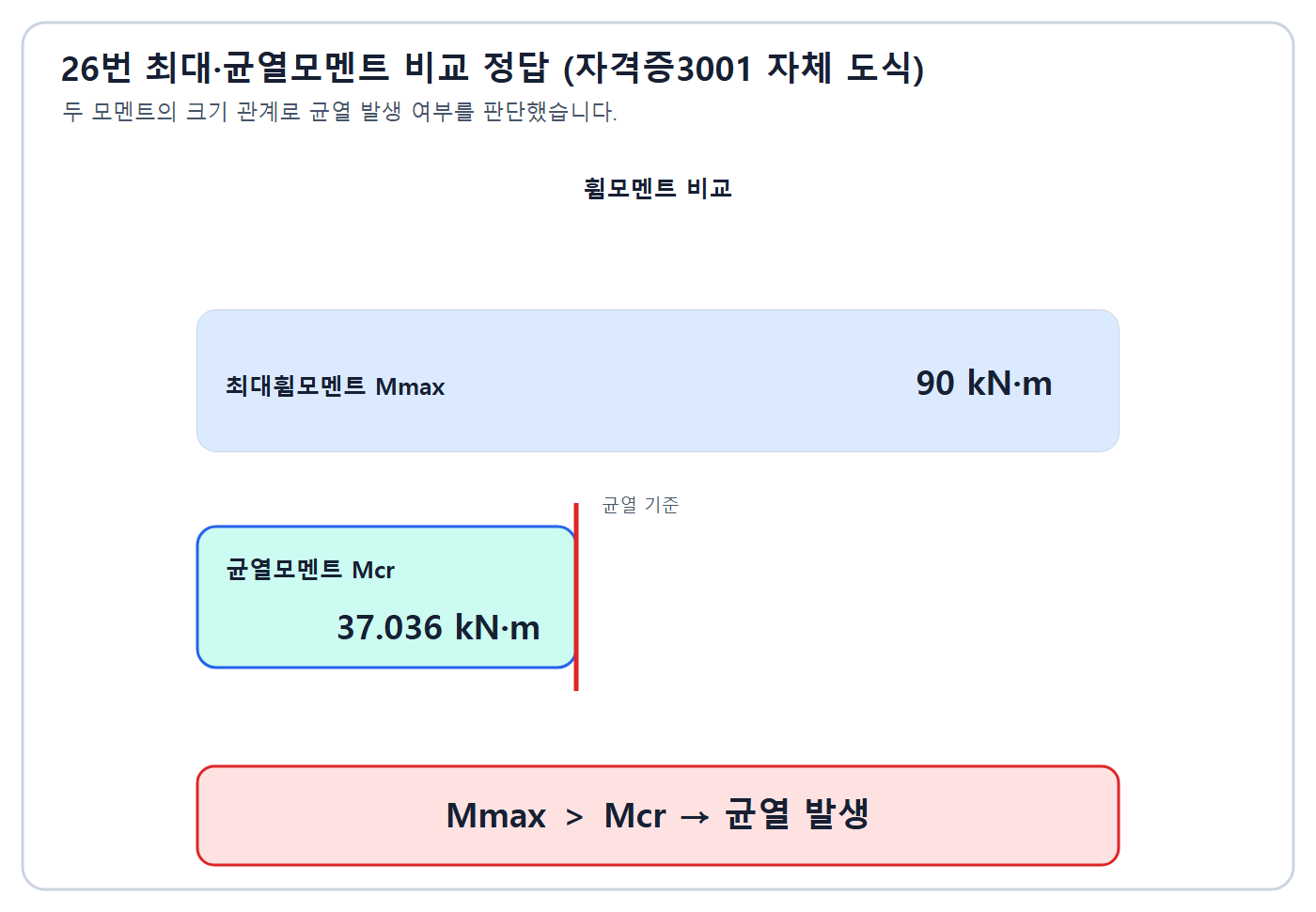

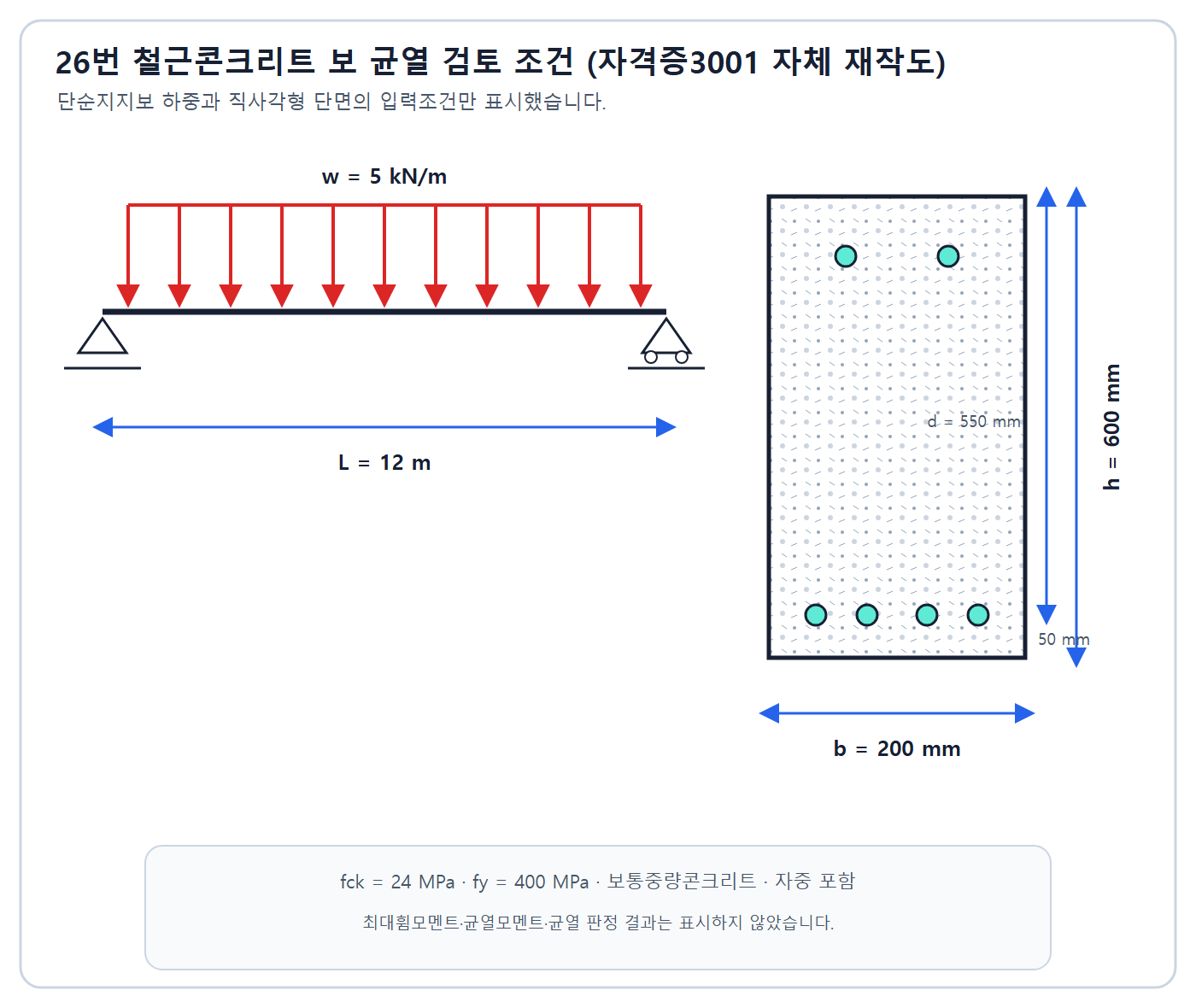

26. 자중 포함 w=5 kN/m, 경간 12 m인 단순 RC보의 최대휨모멘트와 균열모멘트를 구하고 균열발생 여부를 판정하시오. 단면 b=200 mm, h=600 mm(도면 550+50), fck=24 MPa, 보통중량콘크리트이다.

1. 최대휨모멘트
2. 균열모멘트·판정

정답과 해설 보기

정답: M_max=wL²/8=5×12²/8=90 kN·m. f_r=0.63√24=3.086 MPa, I_g/y_t=bh²/6=200×600²/6=12,000,000 mm³. M_cr=f_r I_g/y_t=37.036 kN·m. M_max>M_cr이므로 휨균열이 발생한다.

인정 가능한 표현: Mmax90kN·m·Mcr37.036kN·m·균열발생

채점 핵심어: wL²/8 · 90 kN·m · 0.63√24 · bh²/6 · 37.036 kN·m · 균열 발생

풀이 순서

1. 단순보 등분포하중 최대모멘트를 구한다.
2. 보통중량콘크리트 파괴계수와 총단면 계수를 구한다.
3. 균열모멘트를 계산해 작용모멘트와 비교한다.

균열 전 총단면의 인장연단 응력이 콘크리트 파괴계수에 도달하는 모멘트가 Mcr이다.

복원 근거: 한솔아카데미 2020년 1회 건축기사 실기 기출유형 · 한솔아카데미 2020년 1회 공개 복원 본 PDF · 모두CBT 2020년 1회차 공개 세트

해설 근거: 현행은 KDS 14 20 30의 파괴계수·균열단면 유효강성·처짐·균열폭과 설계하중 조합을 적용한다.

복원 차이: 복원문제는 사용하중 w=5 kN/m로 균열발생만 판정하며 철근량은 균열모멘트 산정에 사용하지 않는다.
