건축기사 실기 기출문제 2020년 4회 후기복원

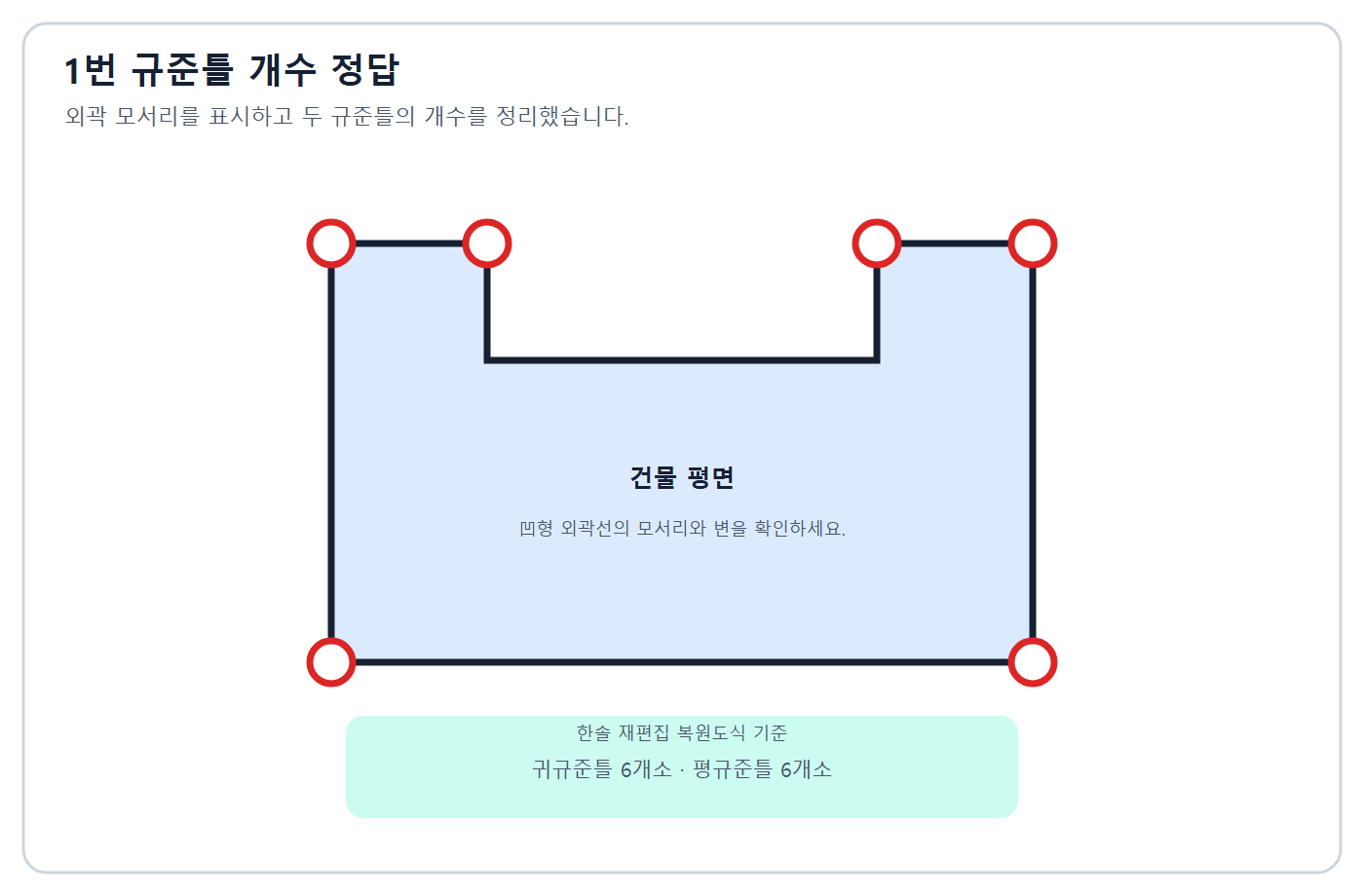

정답: 한솔 재편집 복원도식을 따라 자격증3001이 재작성한 도면에서는 귀규준틀 6개소, 평규준틀 6개소로 판독한다. 다만 제3자 복원은 귀 4·평 8로 달라 공식 원도와 원시험 정답은 확정할 수 없다.

인정 가능한 표현: 한솔 복원도식 기준 귀규준틀 6개소·평규준틀 6개소

채점 핵심어: 한솔 복원도식 기준 · 귀규준틀 · 6 · 평규준틀

풀이 순서

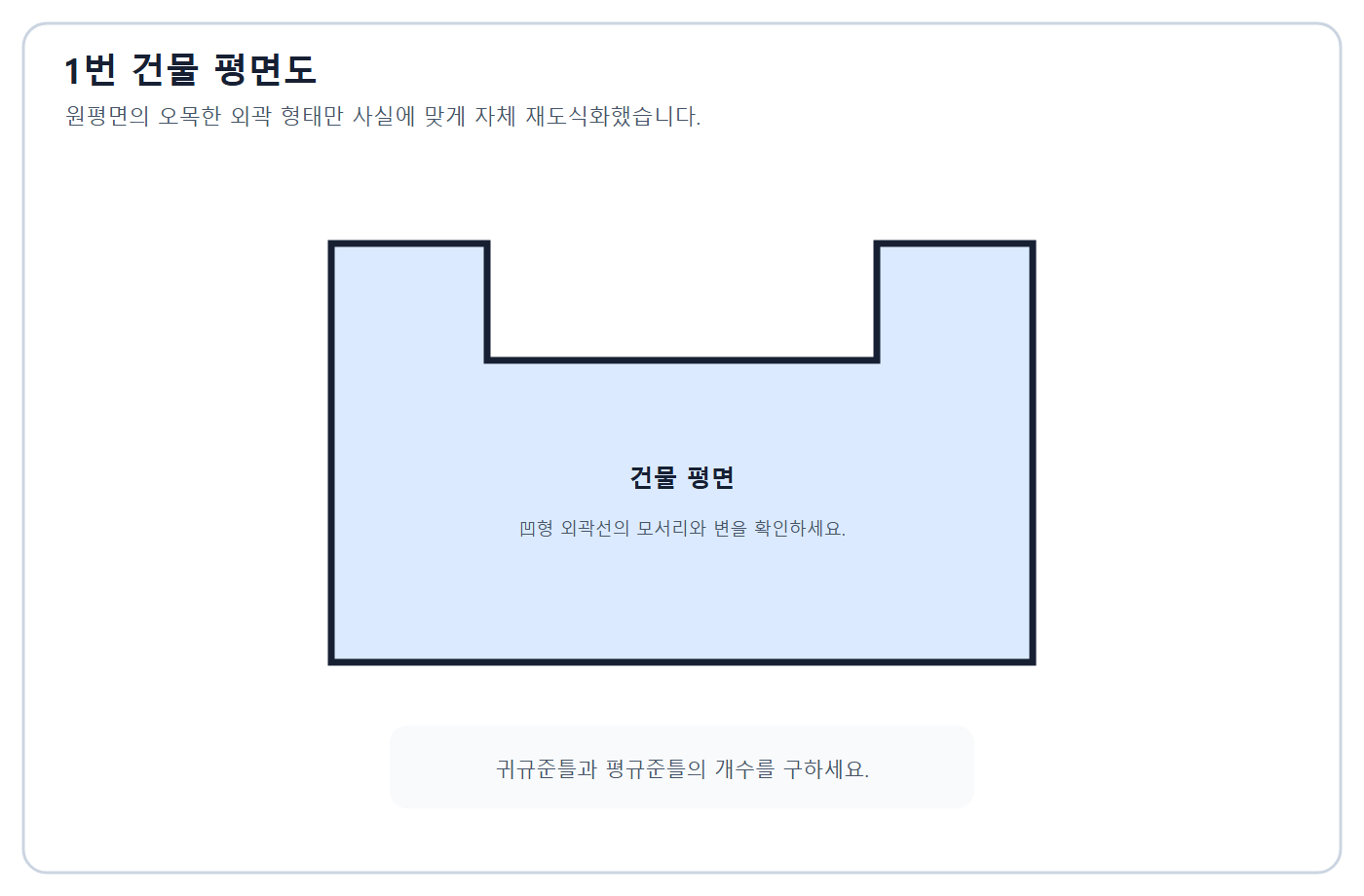

1. 평면 외곽의 꺾이는 모서리를 세어 귀규준틀 6개를 구한다.
2. 직선 구간의 규준틀 위치를 세어 평규준틀 6개를 구한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형 · Next Construction 2020년 4회 건축기사 실기 후기

해설 근거: 현행은 KCS 10 30 05의 시공측량 기준과 설계도면의 기준선·허용오차를 따른다.

복원 차이: 한솔·모두CBT는 귀6·평6, Next Construction 후기는 귀4·평8로 충돌한다. 도면 형상 또는 재편집 차이일 수 있어 공식 원도·수량은 확정할 수 없으며, 한솔 주배열의 자체 도식에서는 6·6을 사용한다.

정답: 오거 보링, 회전식(로터리) 보링, 수세식 보링. 충격식 보링도 가능하다.

인정 가능한 표현: 오거·회전식·수세식 · 오거·회전식·충격식

채점 핵심어: 오거 · 회전식 · 수세식

풀이 순서

1. 굴진 원리가 서로 다른 보링 방법을 고른다.
2. 세 가지 명칭을 정확히 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행 지반조사는 KDS 11 10 10 계열과 설계 조사계획의 시료 품질·시험·기록 기준을 따른다.

복원 차이: 한솔은 3개, 모두CBT /18592는 4개를 요구한다. 한솔의 3개를 주복원하고 충격식은 허용답으로 둔다.

정답: 굴착벽면에 정수압을 가하고 니막을 형성해 붕괴와 지하수 유입을 억제한다 / 굴착토를 현탁·운반하여 분리 배출한다.

인정 가능한 표현: 벽면붕괴 방지·굴착토 현탁배출 · 니막형성·굴착토 배출

채점 핵심어: 정수압 · 니막 · 붕괴 방지 · 현탁 · 배출

풀이 순서

1. 안정액의 벽면 안정 기능을 쓴다.
2. 굴착토 현탁·순환배출 기능을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 21 30 00과 현장 시방의 안정액 품질·굴착면 안정·트레미 타설 관리를 따른다.

복원 차이: 한솔은 2개, 모두CBT는 니막 기능을 나누어 3개를 요구한다. 두 기능 묶음을 주복원한다.

정답: 하중계, 변형률계, 지중침하계. 지중경사계·지하수위계·토압계도 계측 목적에 따라 가능하다.

인정 가능한 표현: 하중계·변형률계·지중침하계 · 지중경사계·지하수위계 포함 3개

채점 핵심어: 하중계 · 변형률계 · 침하계

풀이 순서

1. 버팀대·앵커 축력을 재는 하중계를 쓴다.
2. 부재 변형률계와 배면 침하계를 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 21 30 00의 흙막이 계측계획과 관리기준을 따른다.

복원 차이: 한솔·모두CBT의 대표 3종은 일치한다. Extensometer의 적절한 번역은 지중침하계 또는 층별침하계이다.

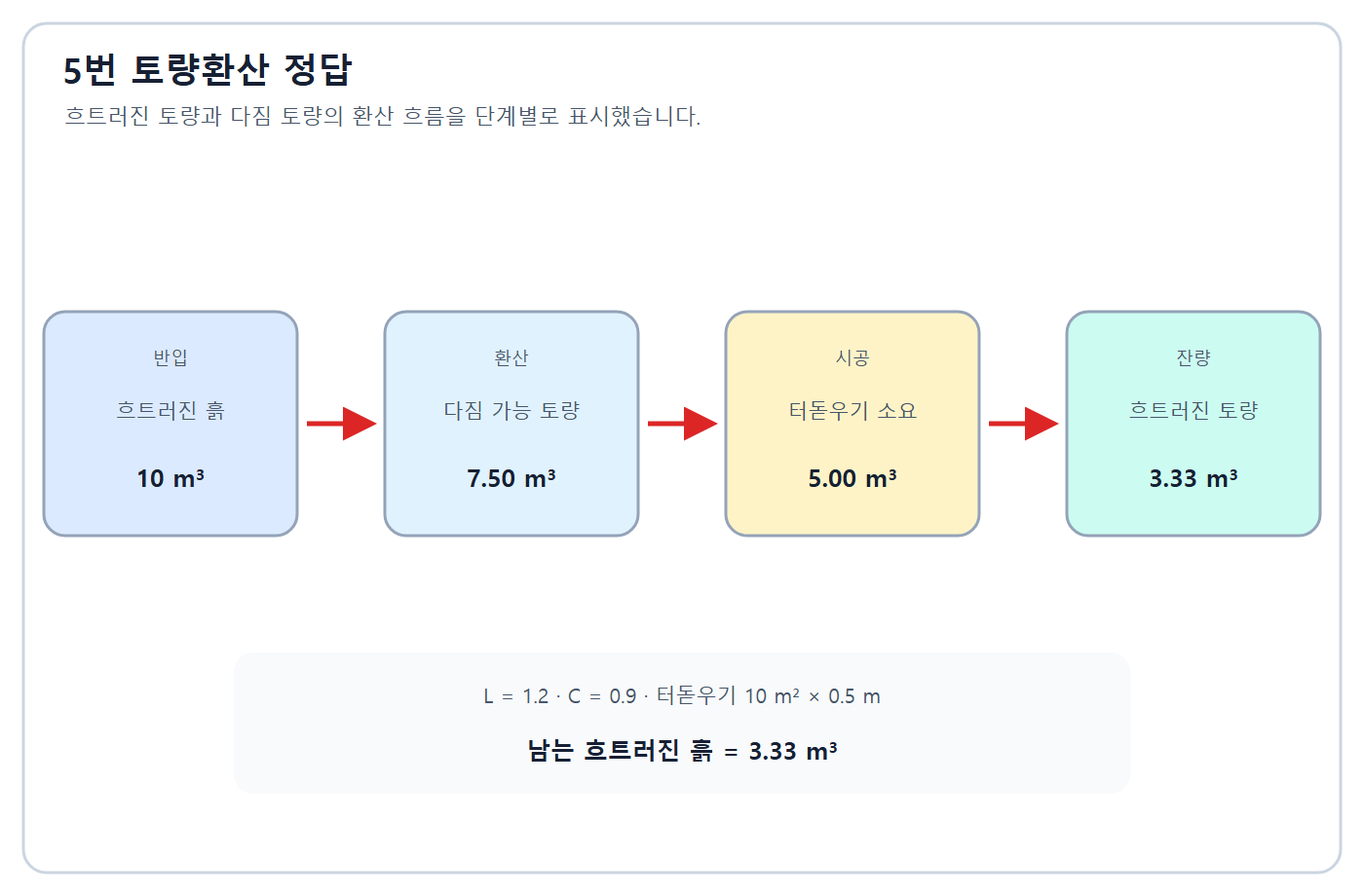

정답: 반입 흙의 다짐체적=10×0.9/1.2=7.5 m³, 소요 다짐체적=10×0.5=5.0 m³, 잔량의 흐트러진 체적=(7.5-5.0)×1.2/0.9=3.33 m³이다.

인정 가능한 표현: 3.33 m3

채점 핵심어: 7.5 · 5.0 · 3.33 m³

풀이 순서

1. 흐트러진 체적을 다짐체적으로 환산한다.
2. 시공 소요체적을 뺀다.
3. 잔량을 다시 흐트러진 체적으로 환산한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행 토공 물량은 KCS 11 20 10과 계약 산출기준의 체적변화율·다짐도·검측량을 따른다.

복원 차이: 독립 산술 재검산 결과 두 공개자료의 3.33 m³와 일치한다.

정답: 기초는 상부구조 하중을 지반에 안전하게 전달하는 건축물 최하부 구조체이다. 지정은 기초를 지지하도록 그 아래에 두는 잡석다짐·버림콘크리트·말뚝 등의 바탕 또는 지반 보강부이다.

인정 가능한 표현: 기초 하중전달 구조체·지정 기초하부 보강

채점 핵심어: 상부하중 · 지반 · 기초 · 잡석 · 버림콘크리트 · 지정

풀이 순서

1. 하중을 직접 전달하는 구조체를 기초로 정의한다.
2. 그 아래 바탕·보강을 지정으로 구분한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 11 50 05와 지반조사보고서·기초구조도·시방서를 따른다.

복원 차이: 공개자료 간 핵심 정의가 일치한다.

정답: ① 겹침이음 ② 용접이음 ③ 기계식이음이다.

인정 가능한 표현: 겹침이음·용접이음·기계식이음

채점 핵심어: 겹침 · 용접 · 기계식

풀이 순서

1. 부착력에 의존하는 겹침이음을 쓴다.
2. 직접 접합하는 용접과 커플러 기계식이음을 구분한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 14 20 50의 겹침·기계식·용접 이음 성능과 배치기준을 따른다.

복원 차이: 공개자료 간 빈칸 답 충돌 없음.

정답: 염화물 기준을 만족하도록 골재를 담수 세척·탈염한다 / 에폭시도막·아연도금·스테인리스 등 내식 철근을 적용한다 / 방청제를 사용하고 낮은 물결합재비·충분한 피복·밀실한 콘크리트로 염화물 침투를 억제한다.

인정 가능한 표현: 골재세척·내식철근·방청제 · 염화물관리·에폭시철근·충분한피복

채점 핵심어: 염화물 · 세척 · 에폭시 · 방청제 · 피복

풀이 순서

1. 염화물 공급원을 제거한다.
2. 철근 표면 또는 재질을 보호한다.
3. 콘크리트 침투저항과 피복을 확보한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 14 20 10의 염화물 함유량·내구성 배합·피복 및 승인 방청재 기준을 따른다.

복원 차이: 한솔 문제는 3개인데 해답은 4개이고 모두CBT도 4개로 재작성했다. 한솔의 '골재에 제염제 혼입'은 기술적으로 불명확하여 담수 세척·탈염으로 교정했다.

정답: 강섬유, 유리섬유, 탄소섬유. 폴리프로필렌·비닐론 등의 합성섬유도 가능하다.

인정 가능한 표현: 강섬유·유리섬유·탄소섬유 · 강섬유·유리섬유·폴리프로필렌

채점 핵심어: 강섬유 · 유리섬유 · 탄소섬유

풀이 순서

1. 무기·금속·합성계 중 콘크리트 혼입용 섬유를 고른다.
2. 서로 다른 세 종류를 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 적용 섬유보강콘크리트 KCS·제품규격·구조설계서의 성능기준을 따른다.

복원 차이: 공개자료의 대표 3종은 일치하나 탄소섬유 시트 보강과 혼입형 탄소섬유를 구분한다.

정답: 선행냉각(Pre-cooling, 프리쿨링)이다.

인정 가능한 표현: 선행냉각 · 프리쿨링 · Pre-cooling

채점 핵심어: 선행냉각 · Pre-cooling

풀이 순서

1. 타설 전 재료 냉각인지 확인한다.
2. 선행냉각이라고 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 14 20 42의 온도균열지수·재료온도·타설·양생·계측 계획을 따른다.

복원 차이: 한솔은 명칭만 요구하지만 모두CBT는 목적과 재료 2개를 추가해 재작성했다. 원복원은 명칭 1개로 유지한다.

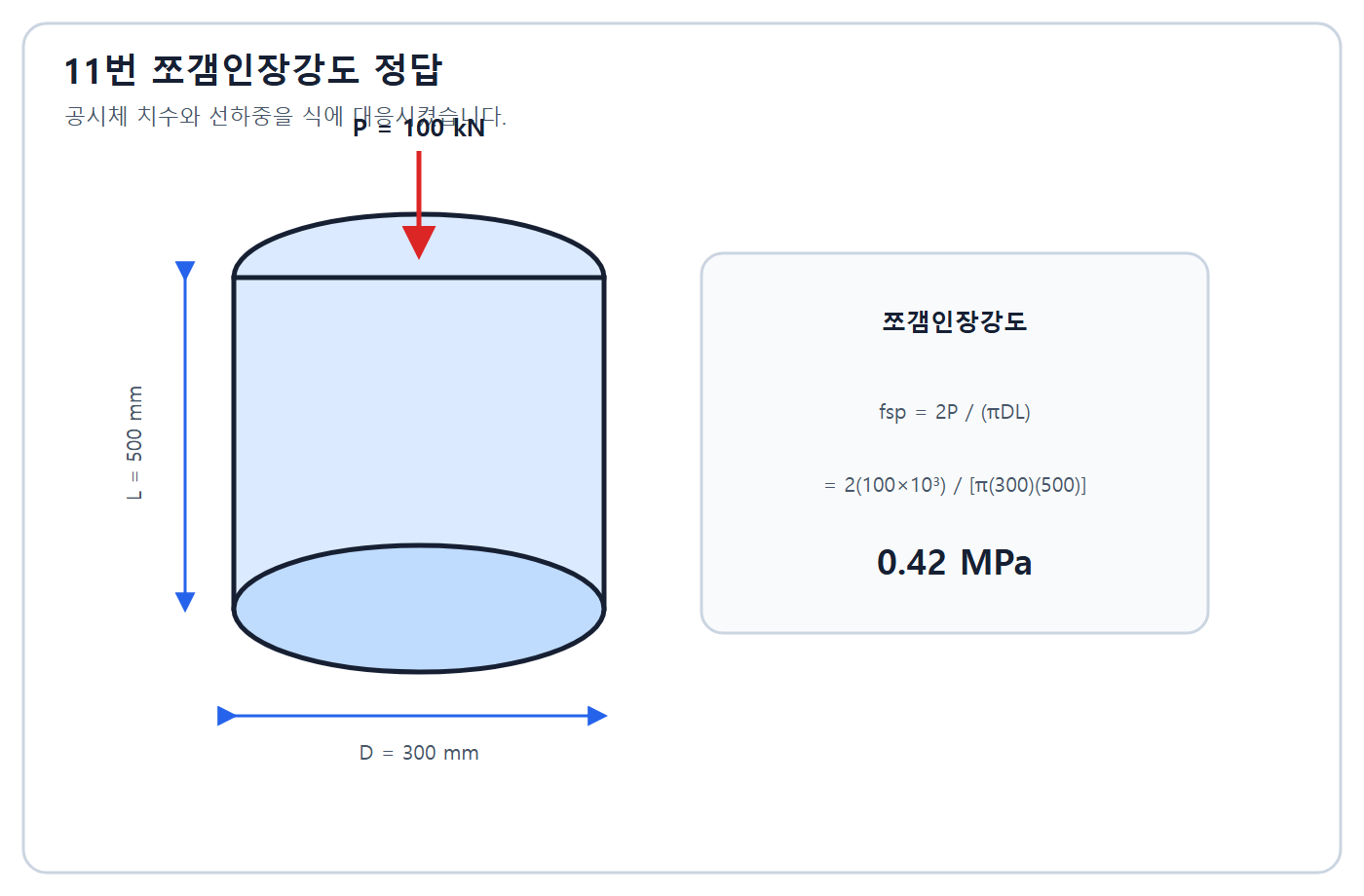

정답: f_sp=2P/(πDL)=2×100,000/(π×300×500)=0.424 MPa≒0.42 MPa이다.

인정 가능한 표현: 0.42 MPa · 0.424 MPa

채점 핵심어: 2P/(πDL) · 100000 N · 0.424 · 0.42 MPa

풀이 순서

1. 하중을 N으로 환산한다.
2. 쪼갬인장강도 식에 지름과 길이를 대입한다.
3. MPa로 반올림한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KS F 2423의 시험체·가력속도·파괴하중·산정식을 따른다.

복원 차이: 독립 재계산 결과 공개자료와 일치한다.

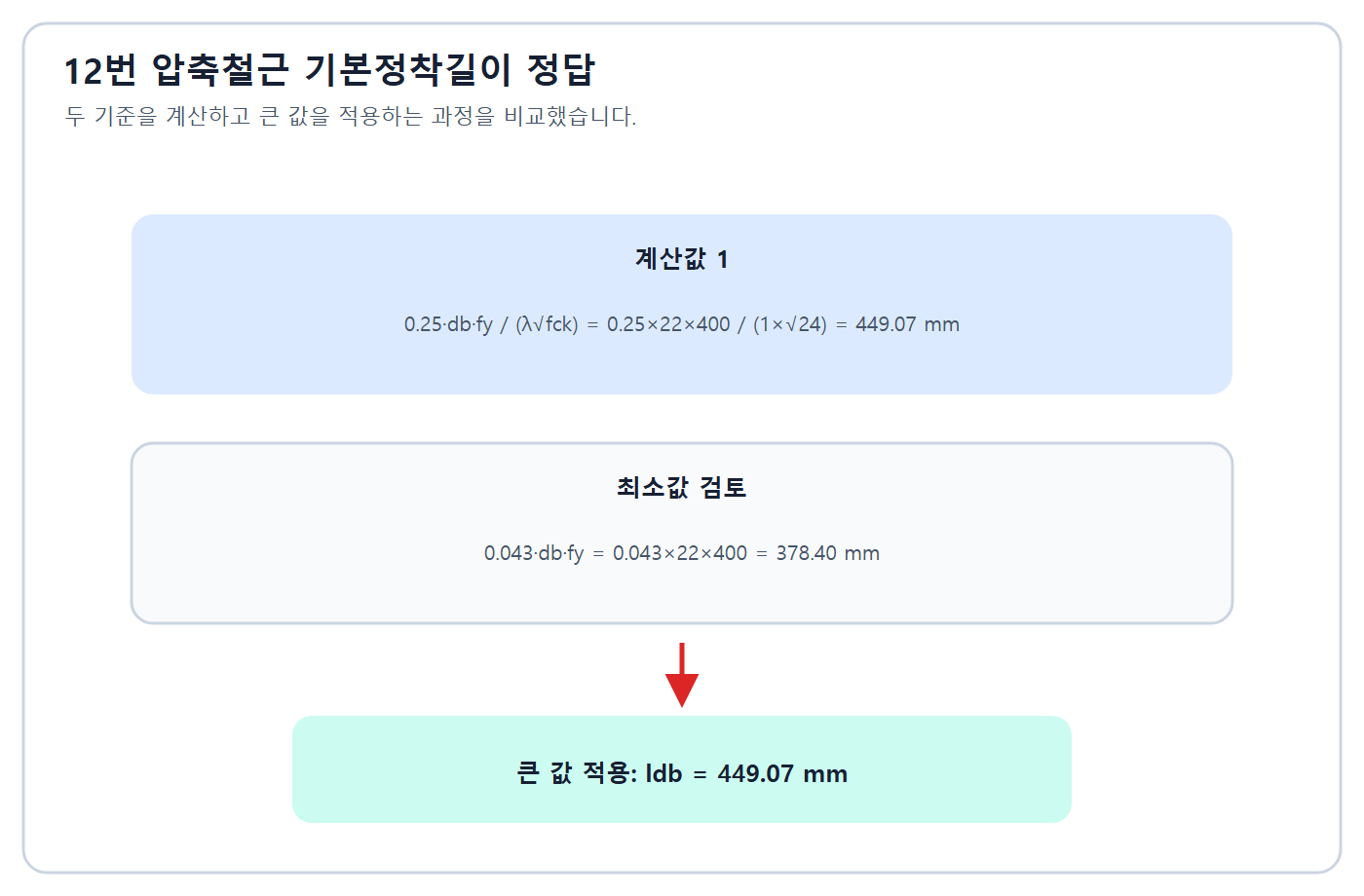

정답: 0.25d_bf_y/(λ√fck)=449.07 mm, 0.043d_bf_y=378.40 mm이므로 큰 값인 449.07 mm를 적용한다.

인정 가능한 표현: 449.07 mm · 449 mm

채점 핵심어: 449.07 · 378.40 · 큰 값

풀이 순서

1. 강도식으로 449.07 mm를 구한다.
2. 최소식으로 378.40 mm를 구한다.
3. 큰 값을 채택한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행 설계는 KDS 14 20 50 최신판의 압축정착·피복·간격·횡보강·최소길이와 적용 판본을 다시 확인한다.

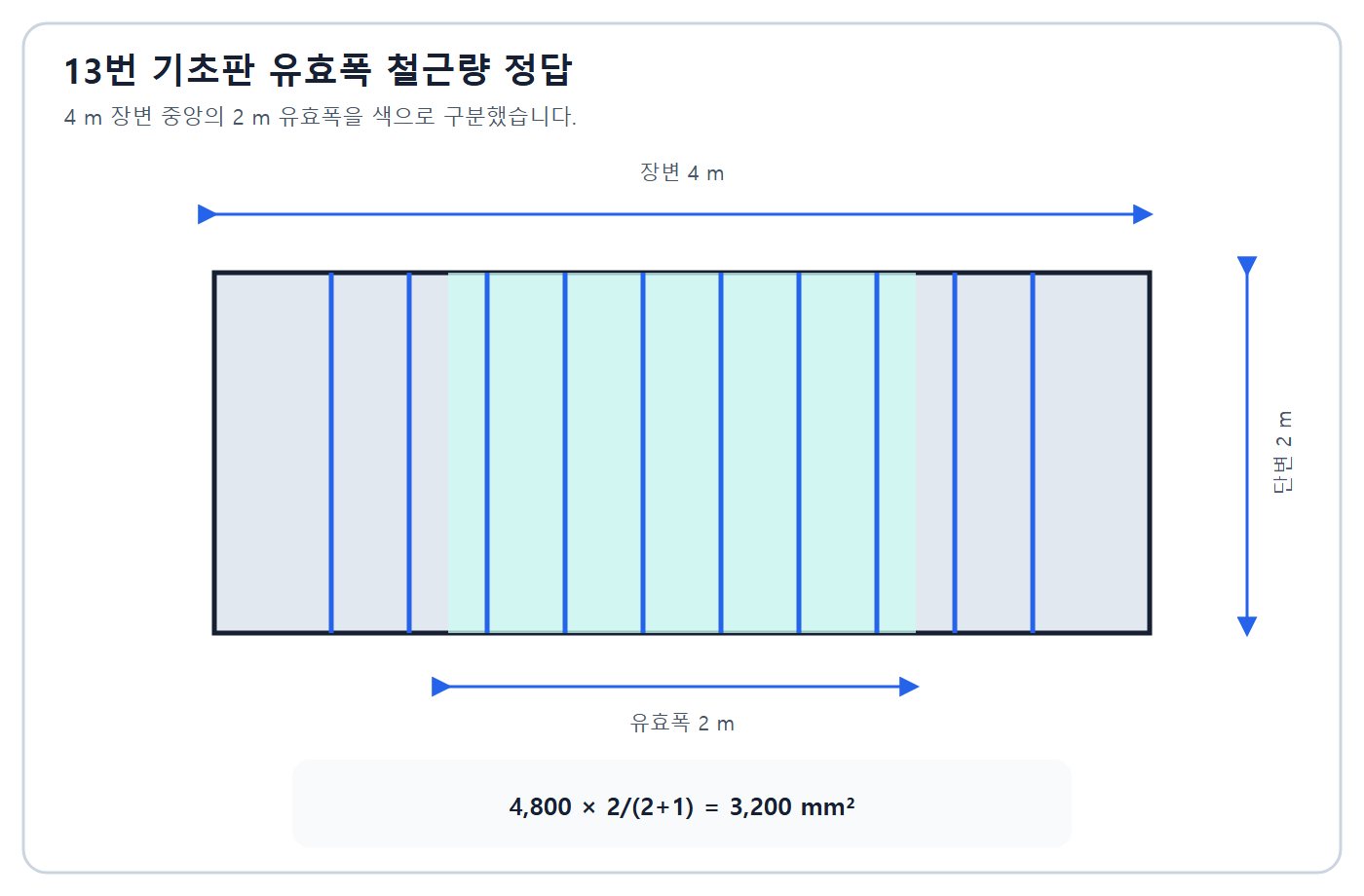

정답: β=장변/단변=4/2=2, A_s1=4,800×2/(β+1)=3,200 mm²이다.

인정 가능한 표현: 3200 mm2

채점 핵심어: β=2 · 2/(β+1) · 3200 mm²

풀이 순서

1. 장단변비 β=2를 구한다.
2. 유효폭 분배계수 2/(β+1)를 적용한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 14 20 70 계열 기초판 철근분배 규정과 최신 상세기준을 적용한다.

복원 차이: 독립 재계산 결과 공개자료와 일치한다. 자산 제작 때 유효폭과 나머지 구간을 답 도식으로 구분한다.

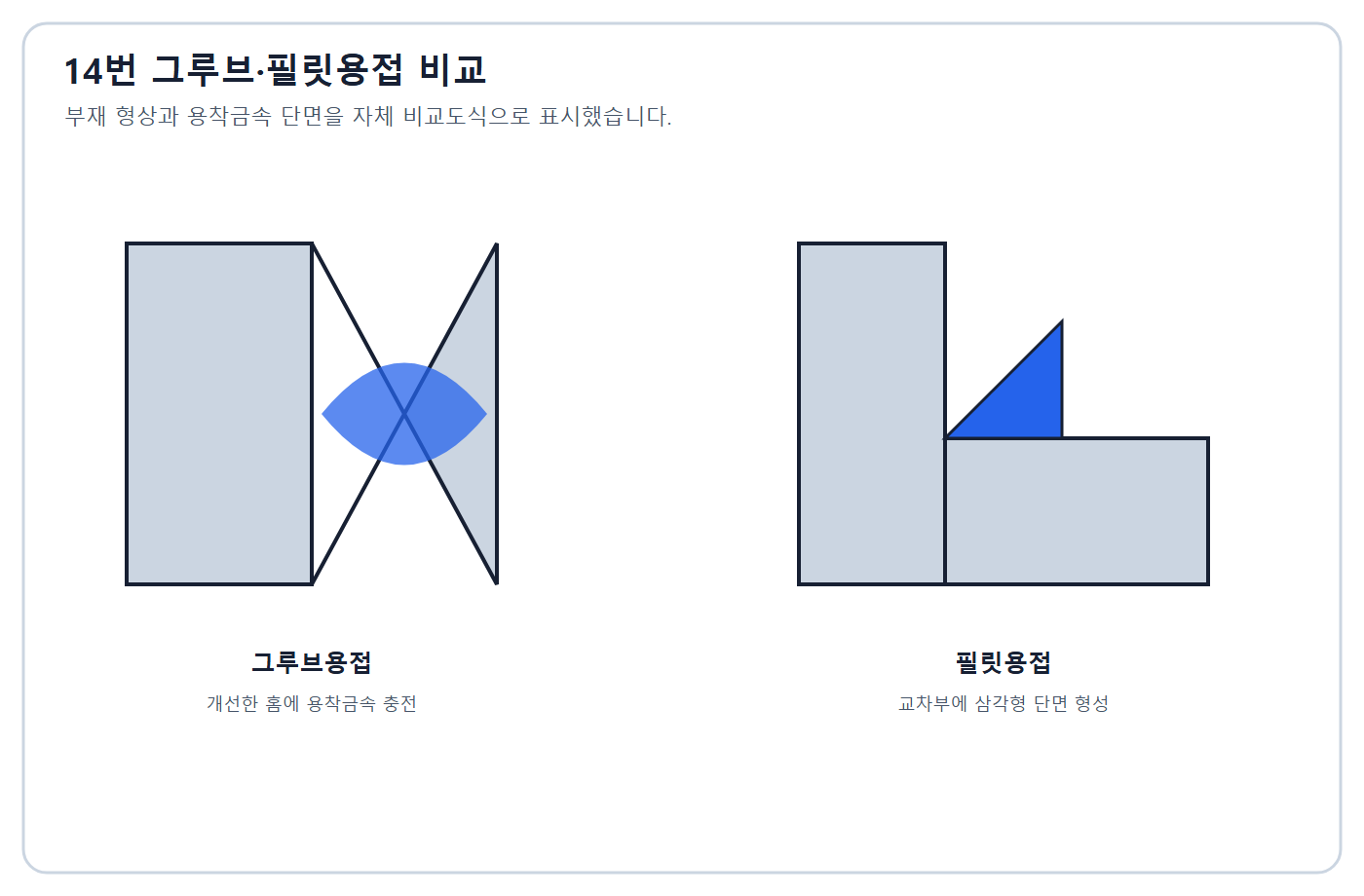

정답: (1) 그루브용접(맞댐용접) (2) 필릿용접(모살용접)이다.

인정 가능한 표현: 그루브용접·필릿용접 · 맞댐용접·모살용접

채점 핵심어: 그루브 · 맞댐 · 필릿 · 모살

풀이 순서

1. 끝단 개선과 홈을 그루브용접에 대응한다.
2. 삼각형 용착부를 필릿용접에 대응한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 14 31 20, KDS 14 31 25와 승인 WPS의 용접상세·검사를 따른다.

복원 차이: 공개자료 간 용어 답 충돌 없음.

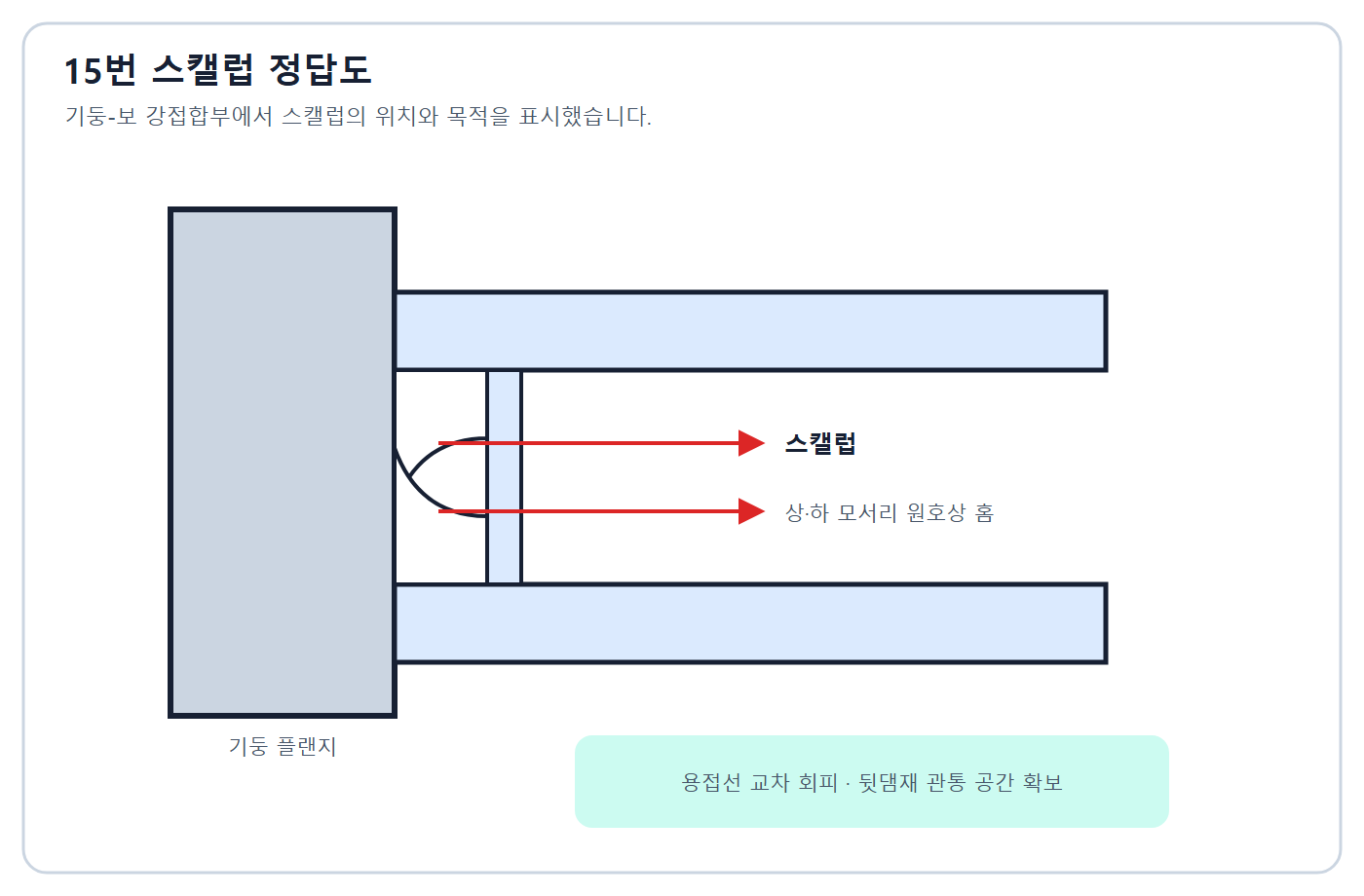

정답: 명칭은 스캘럽(Scallop)이다. 보 웨브 단부의 상·하 모서리, 즉 보 플랜지 용접선과 웨브가 만나는 곳에 원호상 절취부를 표시한다.

인정 가능한 표현: 스캘럽·보 웨브 상하 모서리 도해

채점 핵심어: 스캘럽 · Scallop · 보 웨브 · 상·하

풀이 순서

1. 원호상 절취부를 스캘럽으로 식별한다.
2. 기둥 플랜지에 접하는 보 웨브의 상·하 모서리에 표시한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 14 31 20과 승인 접합상세·WPS를 따르며 논스캘럽 상세도 사용할 수 있다.

복원 차이: 원도 자체 복제를 피하고 기하와 빈칸만 남긴 자체 문제도식, 위치를 표시한 별도 정답도식을 사용한다.

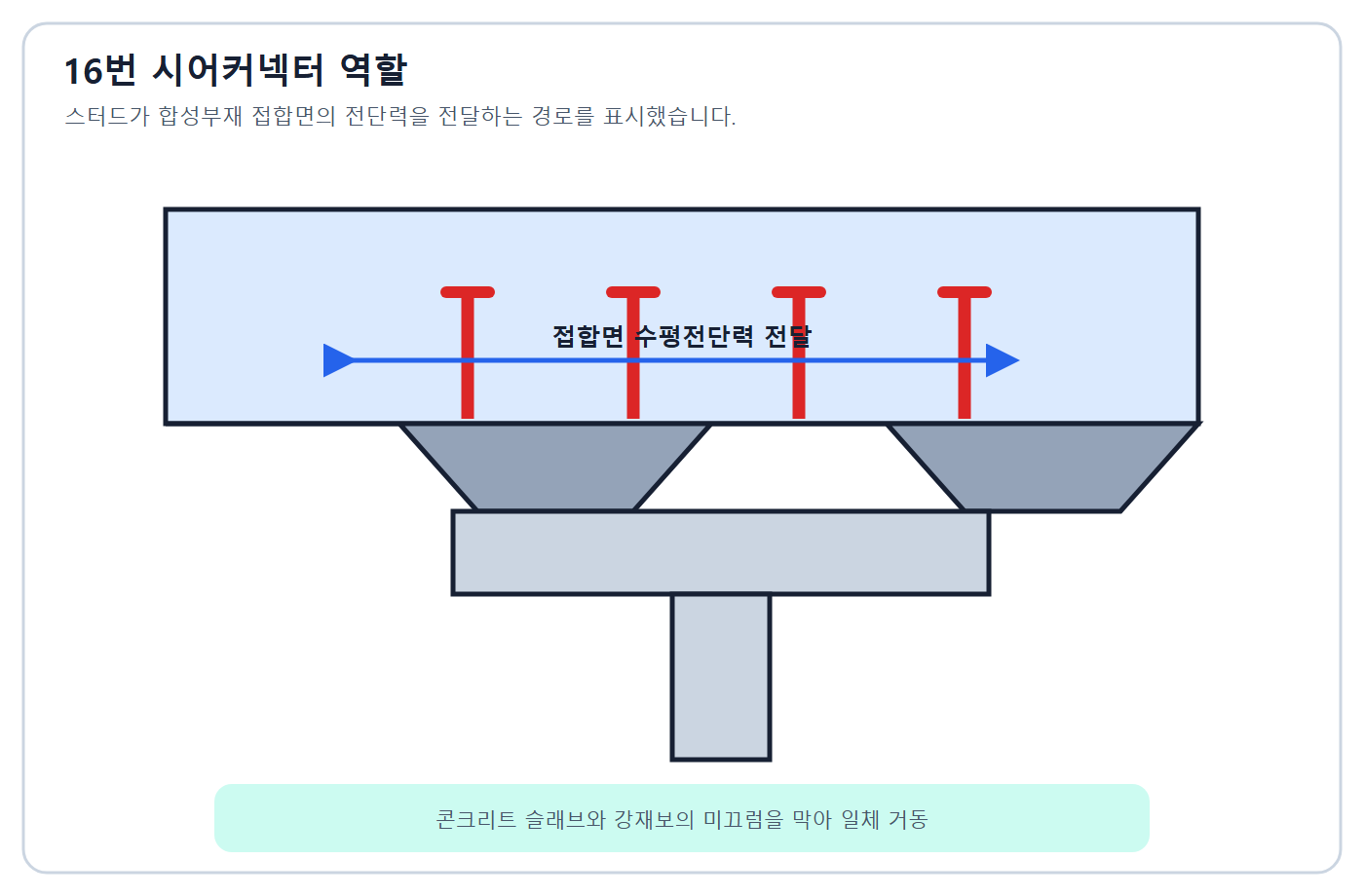

정답: 강재보와 콘크리트 슬래브 사이의 수평전단과 들뜸을 전달·구속하여 두 재료가 미끄러지지 않고 합성단면으로 함께 거동하게 한다.

인정 가능한 표현: 수평전단 전달·합성작용 확보

채점 핵심어: 수평전단 · 미끄럼 · 합성작용

풀이 순서

1. 접합면에서 전달할 힘을 쓴다.
2. 강재와 콘크리트의 일체 거동 목적을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 14 31 10의 강재앵커 강도·간격·피로·용접 기준을 따른다.

복원 차이: 한솔 표현을 기능 중심으로 독립 재작성했으며 공개자료 간 핵심 충돌 없음.

정답: 기둥·코어가 축하중에 따른 탄성변형과 콘크리트의 건조수축·크리프 등으로 짧아지는 현상이다. 부재별 축소량 차이는 슬래브 경사, 마감·커튼월·설비 손상을 일으킬 수 있다.

인정 가능한 표현: 축하중·탄성변형/크리프/수축·축소변위

채점 핵심어: 축하중 · 탄성변형 · 크리프 · 건조수축 · 부등축소

풀이 순서

1. 축방향 길이 감소를 정의한다.
2. 재료·시간 의존 원인과 부등축소 영향을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행 고층구조 설계는 시공단계·재령·축하중·크리프·수축을 반영해 예측·보정한다.

복원 차이: 한솔 가답안은 '강구조 초고층의 축소변위'만 적어 원인과 영향을 누락했다. 모두CBT의 확장 설명을 기술 교차했다.

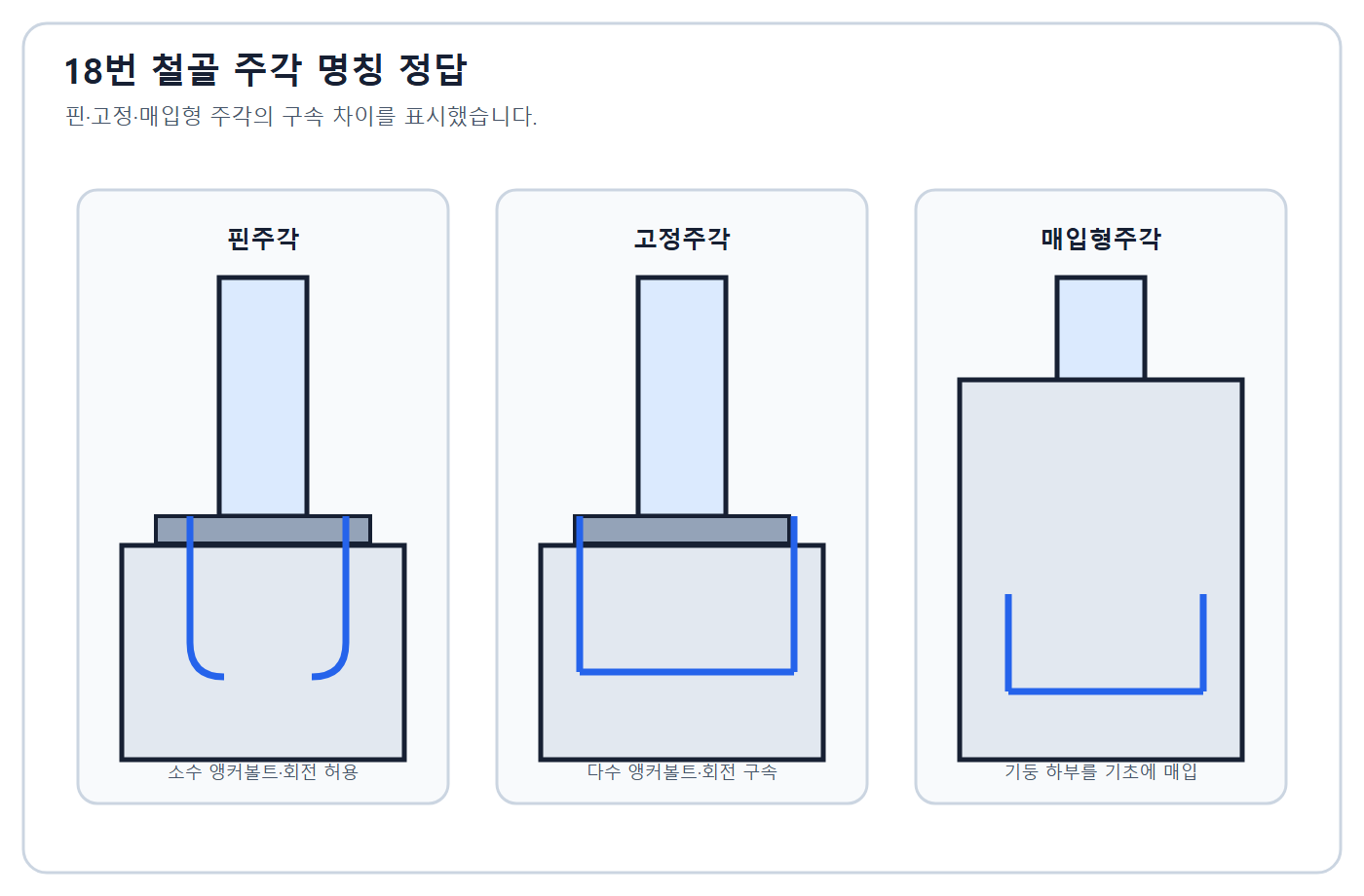

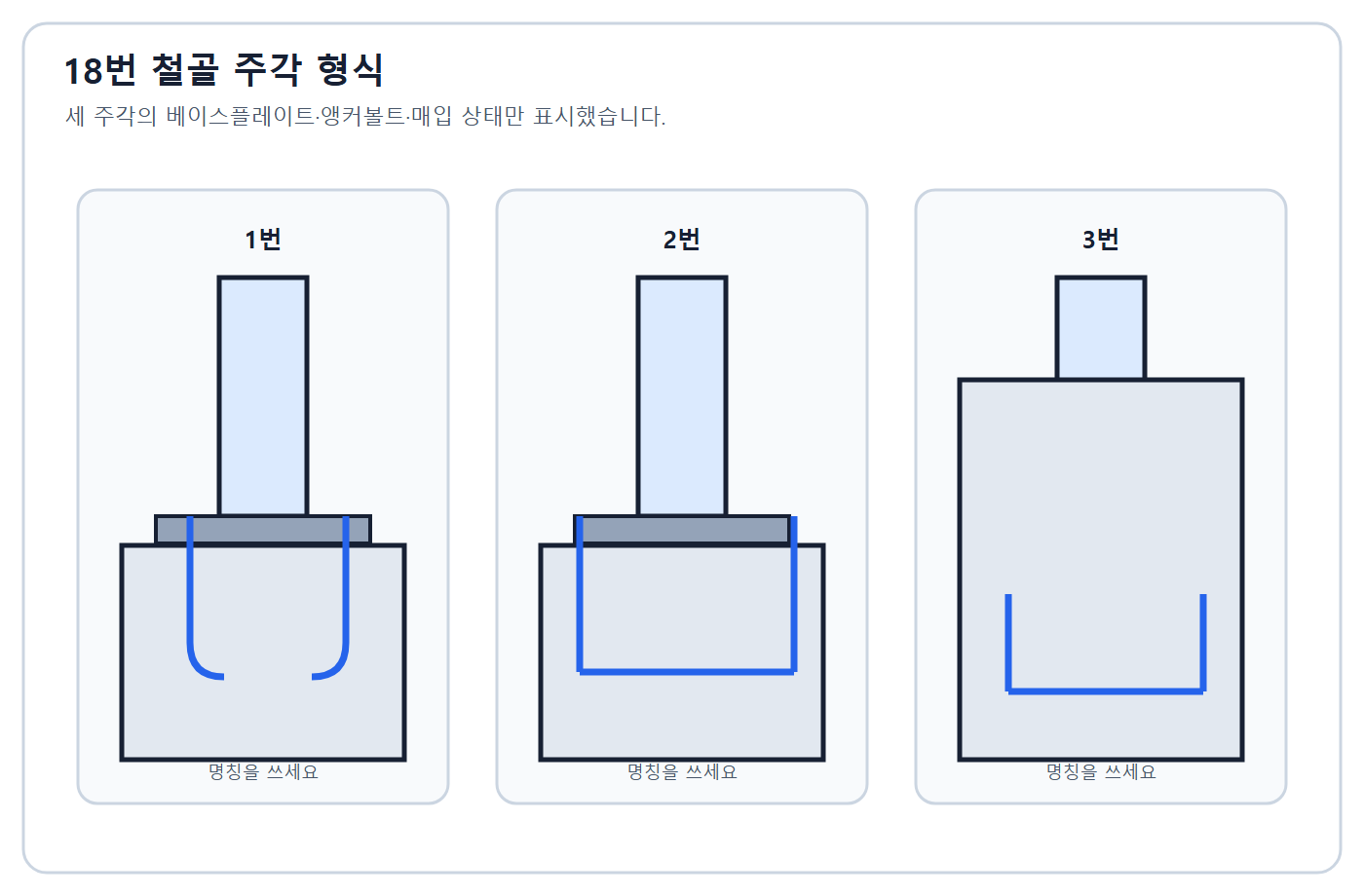

정답: ① 핀주각 ② 고정주각 ③ 매입형주각이다.

인정 가능한 표현: 핀주각·고정주각·매입형주각

채점 핵심어: 핀주각 · 고정주각 · 매입형주각

풀이 순서

1. 회전 허용 상세를 핀주각으로 분류한다.
2. 모멘트 저항 상세를 고정주각으로 분류한다.
3. 기둥이 콘크리트에 묻힌 상세를 매입형으로 분류한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KDS 14 31 25의 주각 접합강도·강성·앵커·베이스플레이트 설계를 따른다.

복원 차이: 세 형식과 배열은 한솔·모두CBT에서 일치하나 원도를 복제하지 않고 자체 기호도식으로 재작성한다.

정답: 블록·모르타르의 높은 흡수성 또는 수밀성 부족 / 줄눈 충전 불량·균열 / 온도·습도 변화에 따른 신축균열 / 이질재 접합부·창호 주변·상단 방수상세의 불완전 시공.

인정 가능한 표현: 재료수밀성·줄눈결함·온습도균열·접합부불량

채점 핵심어: 수밀성 · 줄눈 · 균열 · 온도 · 습도 · 접합부

풀이 순서

1. 재료 자체의 흡수·투수 원인을 쓴다.
2. 줄눈과 균열 원인을 쓴다.
3. 변형과 이질재 접합부 원인을 구분한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 41 34 05의 블록 품질·줄눈 충전·신축줄눈·방수·개구부 상세를 따른다.

복원 차이: 한솔의 '강도 부족'은 직접 원인보다 수밀성·균열과 연결해 쓰는 것이 안전하다.

정답: 콘크리트 구체방수공법(구조체 자체방수)이다.

인정 가능한 표현: 구체방수공법 · 콘크리트 구체방수 · 구조체 자체방수

채점 핵심어: 구체방수 · 단면 전체 · 수밀성

풀이 순서

1. 별도 막이 없다는 조건을 확인한다.
2. 구조체 단면 전체를 방수화하는 구체방수로 판정한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 41 40 01과 KCS 14 20 10의 방수설계·수밀콘크리트·이음·균열 제어를 따른다.

복원 차이: 한솔은 구체방수, 모두CBT /18592는 규산질계 도포방수라고 한다. 도포방수는 표면 적용 공법이므로 '단면 전체 방수화' 문구에는 구체방수가 더 직접 대응한다.

정답: 일사를 받은 유리 중앙부는 가열·팽창하지만 프레임에 가려진 가장자리는 상대적으로 차갑고 구속된다. 이 온도차로 가장자리에 인장응력이 집중되어 유리강도를 넘으면 모서리에서 균열이 시작된다.

인정 가능한 표현: 중앙가열팽창·가장자리저온구속·온도차인장응력

채점 핵심어: 부분가열 · 프레임 · 온도차 · 인장응력 · 가장자리

풀이 순서

1. 일사부와 그늘진 가장자리의 온도차를 쓴다.
2. 팽창 구속과 가장자리 인장응력 집중을 연결한다.
3. 강도 초과 때 균열이 생김을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 KCS 41 54 02와 유리 설계·가공·프레임 물림·열응력 검토 기준을 따른다.

복원 차이: 한솔 가답안은 두께와 국부결함만 강조해 부분가열·프레임 구속 메커니즘을 보완했다.

정답: CM for Fee는 CM이 발주자의 대리인·자문자로 관리용역을 수행하고 약정 보수를 받으며 공사도급계약은 발주자와 시공자가 체결하는 방식이다. CM at Risk는 CM이 원도급자 지위로 공사비·공정·품질과 시공 위험을 부담하며 하도급자를 관리하는 방식이다.

인정 가능한 표현: Fee 발주자대리·보수 / Risk 원도급·시공위험

채점 핵심어: 발주자 대리 · 관리용역 · Fee · 원도급 · 시공 위험

풀이 순서

1. Fee 방식의 대리인 지위와 보수 구조를 쓴다.
2. at Risk 방식의 계약·시공 위험 부담을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행 공공 건설사업관리는 건설기술진흥법령과 발주계약조건의 업무범위·책임을 따른다.

복원 차이: 공개자료 간 핵심 정의가 일치한다.

정답: BTL(Build-Transfer-Lease) 방식이다.

인정 가능한 표현: BTL · Build-Transfer-Lease

채점 핵심어: Build · Transfer · Lease · BTL

풀이 순서

1. 준공 후 소유권 이전을 확인한다.
2. 정부 임대료로 회수하는 BTL을 쓴다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형

해설 근거: 현행은 사회기반시설에 대한 민간투자법과 해당 사업 실시협약을 따른다.

복원 차이: 공개자료 간 명칭 충돌 없음.

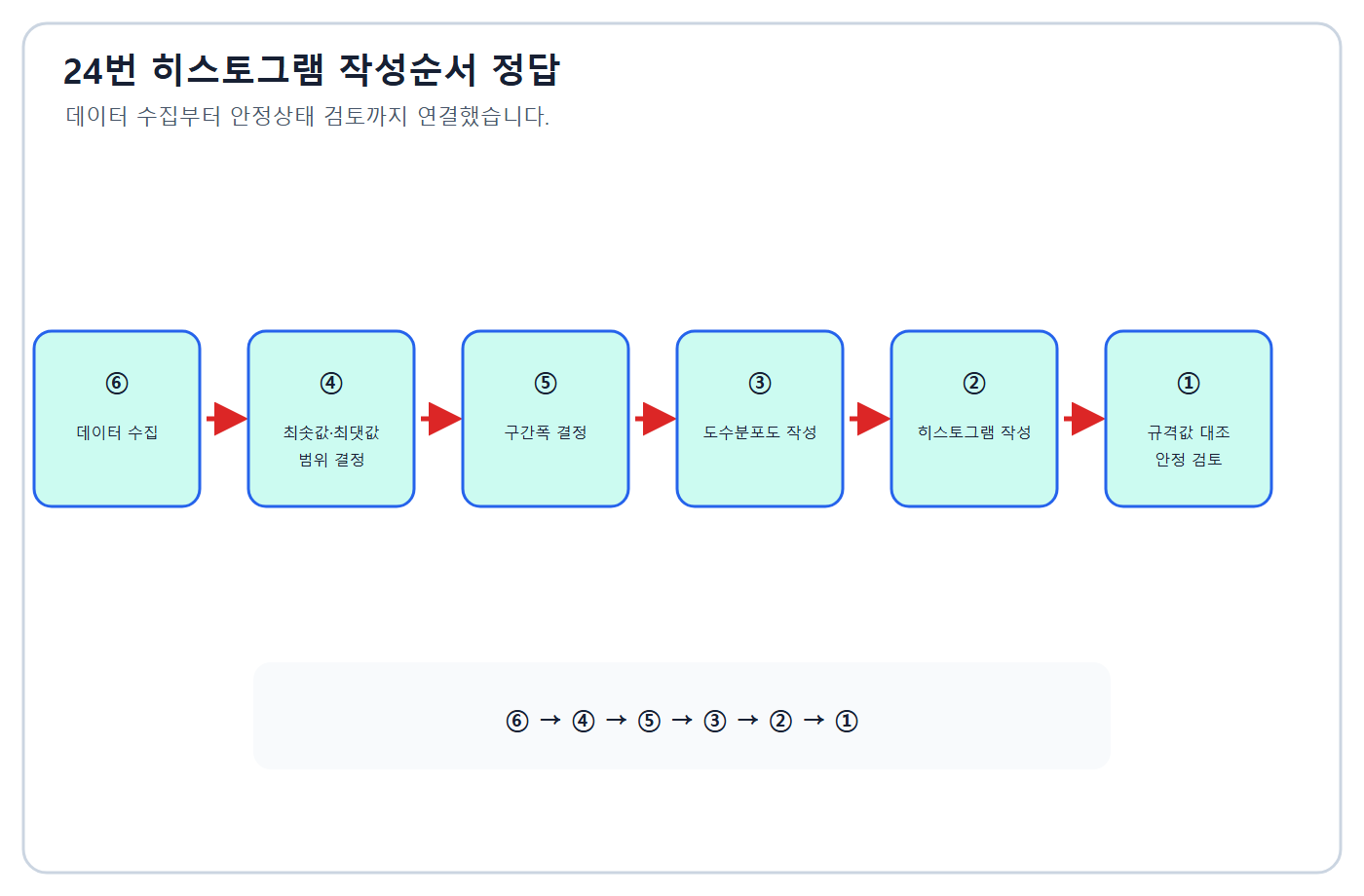

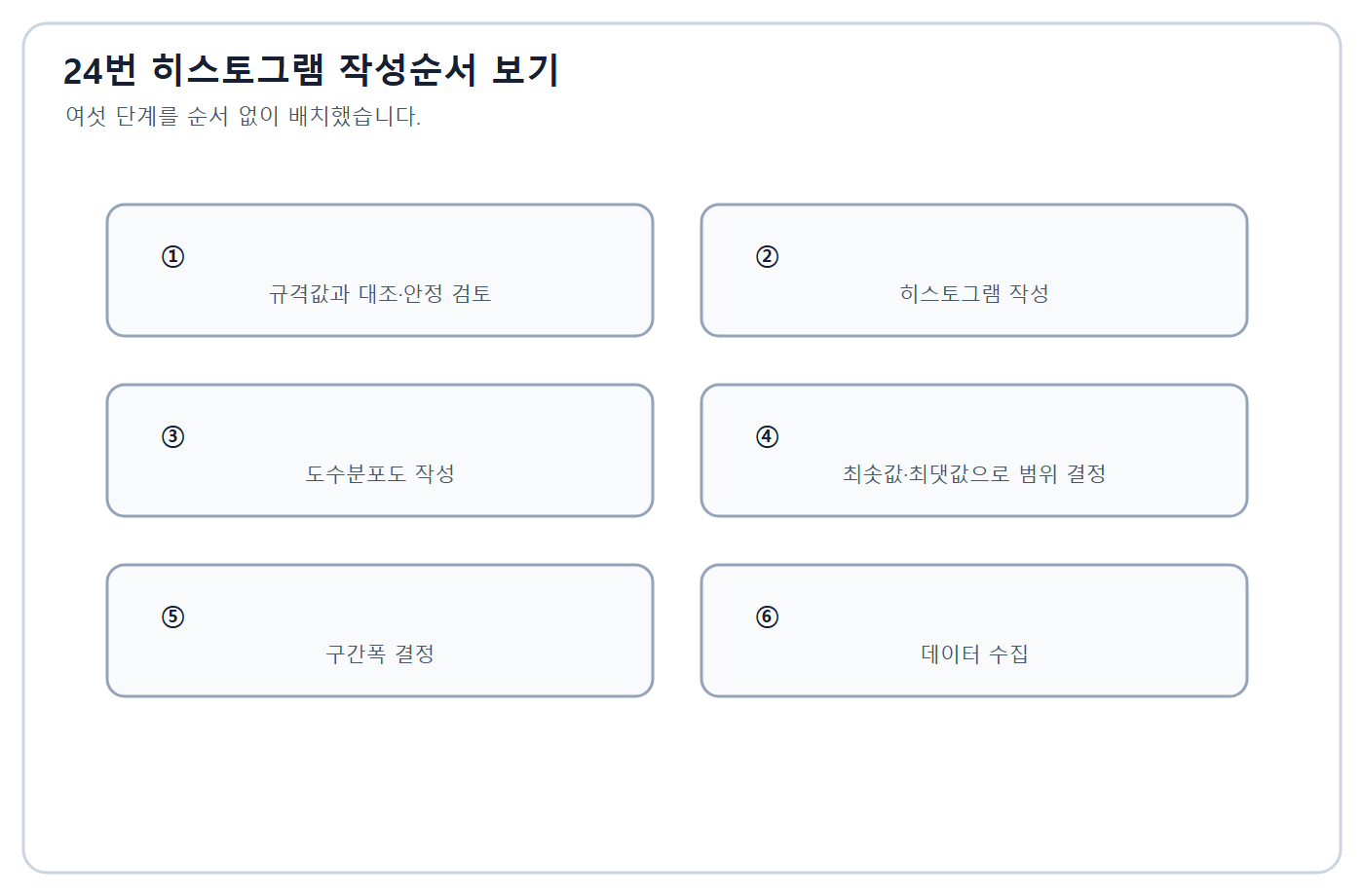

정답: ⑥ → ④ → ⑤ → ③ → ② → ①이다.

인정 가능한 표현: 6-4-5-3-2-1

채점 핵심어: ⑥ · ④ · ⑤ · ③ · ② · ①

풀이 순서

1. 데이터를 먼저 수집한다.
2. 범위와 구간폭을 정해 도수분포표를 만든다.
3. 히스토그램을 그려 규격과 대조한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 현행 품질관리는 품질시험계획과 적용 KS·관리도구의 정의에 따라 데이터를 추적한다.

복원 차이: 공개자료 간 순서 충돌 없음. 문제 PDF에는 보기 순서만, 정답 웹에는 배열 결과를 분리한다.

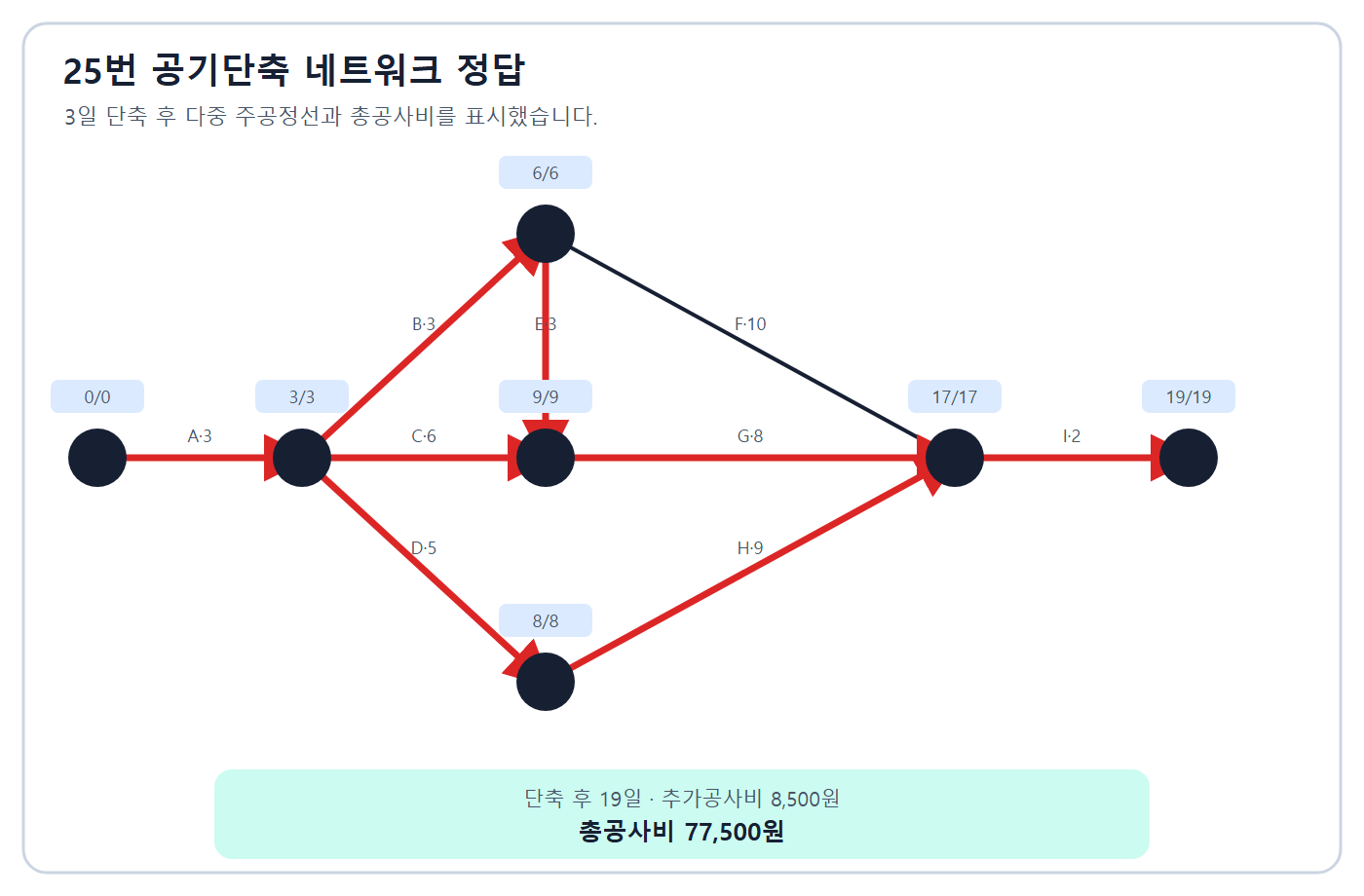

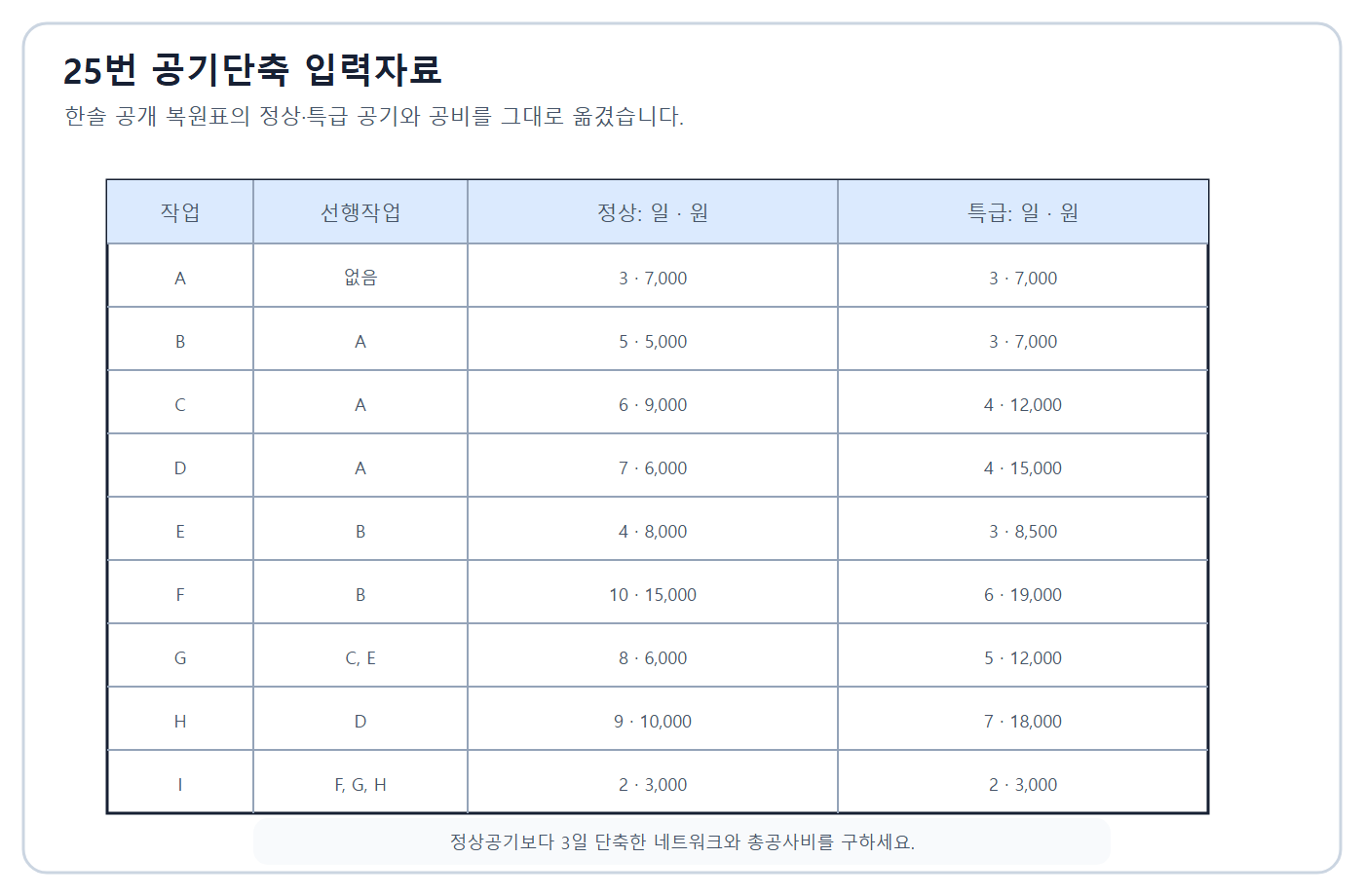

정답: 정상 CP A-B-E-G-I=22일이다. 1일차 E를 1일 단축(500원), 2·3일차 B와 D를 각각 1일씩 함께 단축(각 4,000원)한다. 최종기간 19일, 활동시간 A3 B3 C6 D5 E3 F10 G8 H9 I2, CP는 A-B-E-G-I·A-C-G-I·A-D-H-I, 추가비 8,500원, 총공사비 69,000+8,500=77,500원이다.

인정 가능한 표현: 19일·CP 3개·추가8500·총77500

채점 핵심어: A-B-E-G-I · A-C-G-I · A-D-H-I · 19일 · 8,500 · 77,500

풀이 순서

1. 정상 경로 A-B-E-G-I=22일을 찾는다.
2. 비용구배 E=500, B=1,000, D=3,000원/일을 계산한다.
3. 21일에는 E를 1일 단축한다.
4. 20일과 19일에는 복수 주공정 때문에 B와 D를 함께 1일씩 단축한다.
5. 정상비 69,000원에 추가비 8,500원을 더한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 현행 CPM도 같은 시간·비용 최적화 원리를 쓰되 계약 달력·자원·간접비·변경제약을 함께 검토한다.

복원 차이: 한솔 렌더 표의 G 특급공기는 5일, 모두CBT /18592는 4일로 재작성했다. G를 단축하지 않는 최적해와 77,500원은 같지만 원조건 충돌을 공개한다.

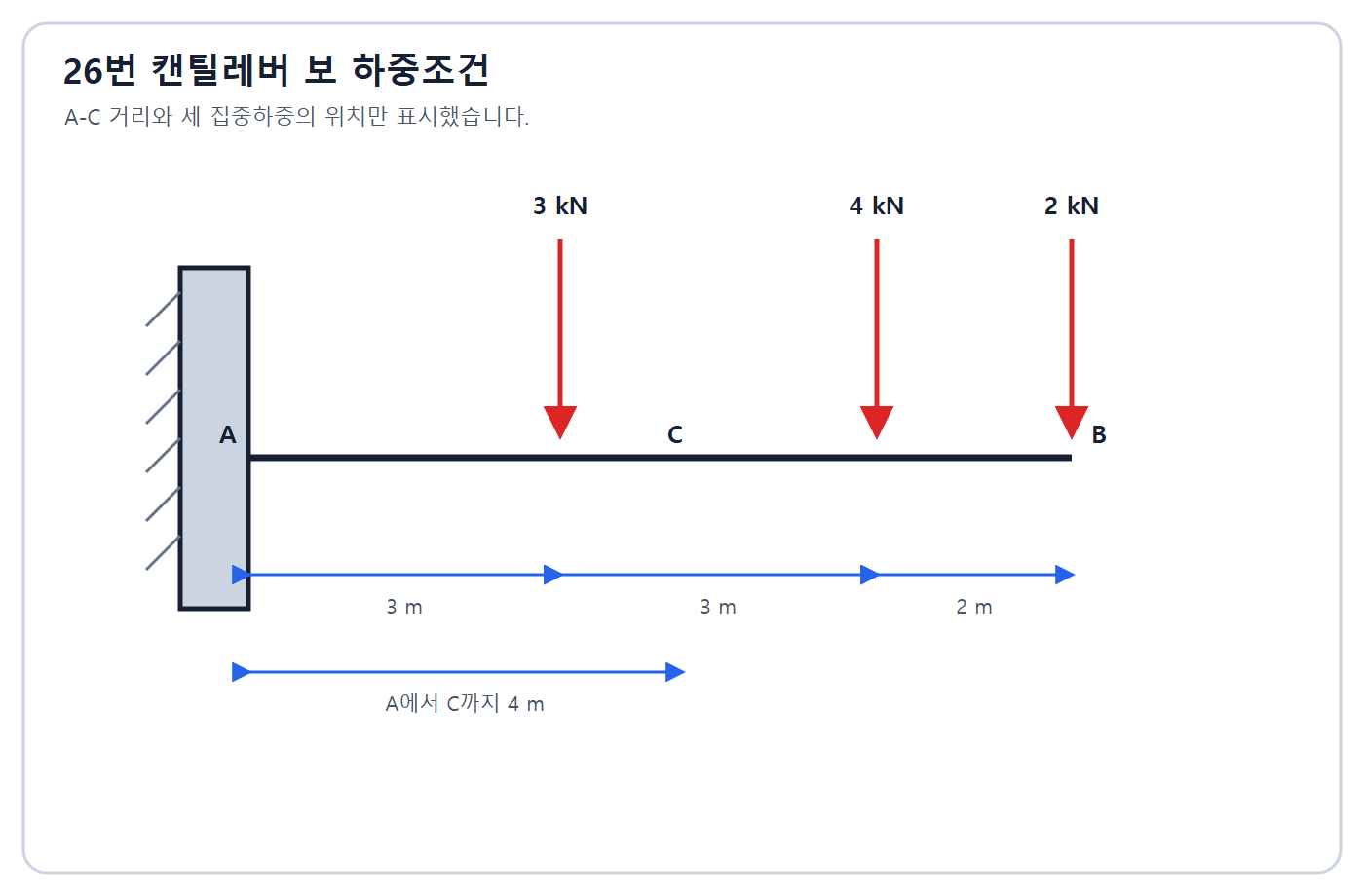

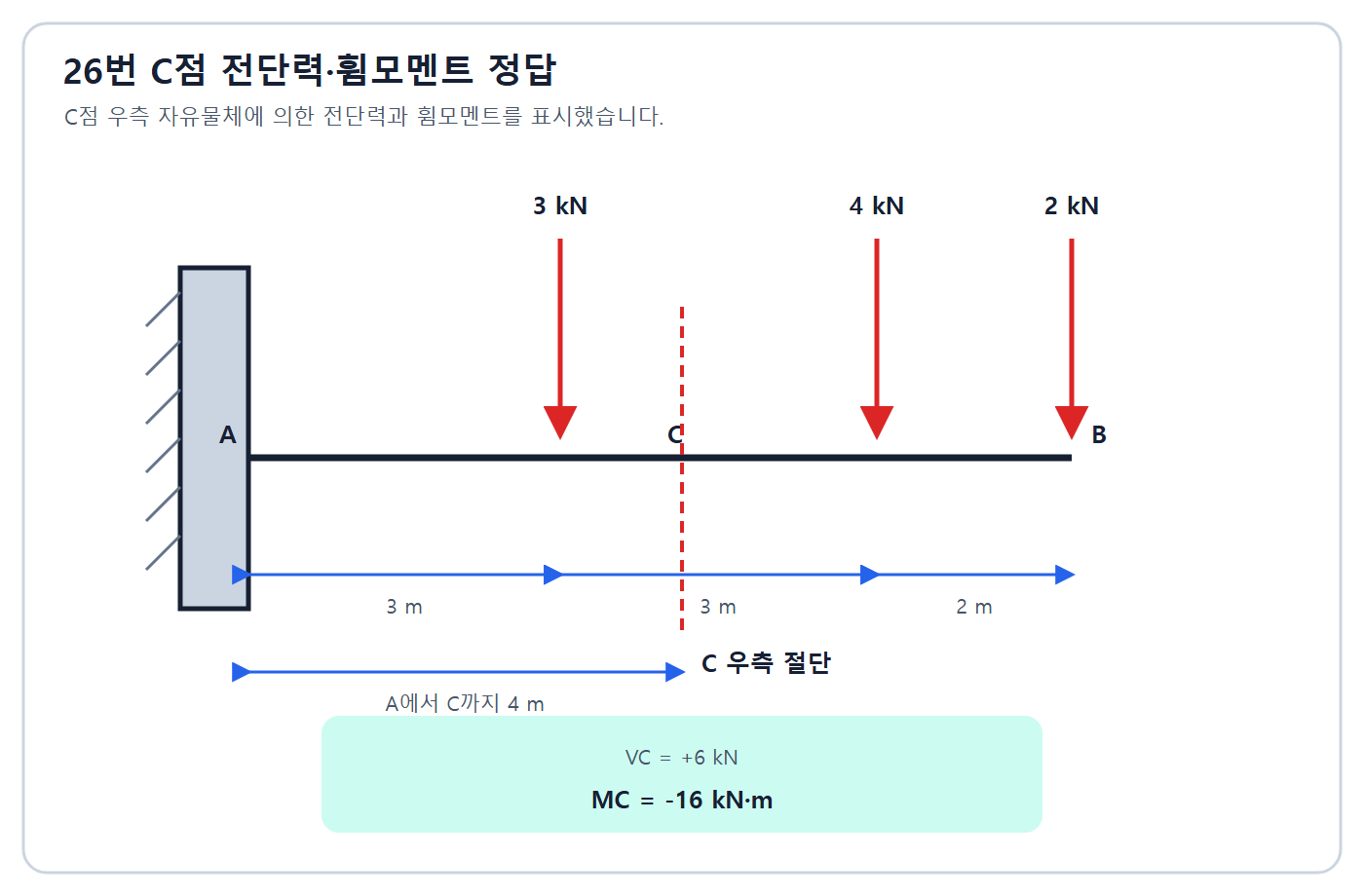

정답: C점 오른쪽 절단면 기준 V_C=+(4+2)=+6 kN, M_C=-(4×2+2×4)=-16 kN·m이다.

인정 가능한 표현: 전단력 +6kN·휨모멘트 -16kNm · Vc 6kN·Mc -16kNm

채점 핵심어: +6 kN · -16 kN·m · 오른쪽 절단

풀이 순서

1. C점 오른쪽 자유물체도를 택한다.
2. 두 집중하중의 합으로 전단력을 구한다.
3. C점 모멘트합으로 -16 kN·m를 구한다.

복원 근거: 한솔아카데미 2020년 4회 건축기사 실기 기출유형 · 한솔아카데미 2020년 4회 공개 복원 PDF · 한솔아카데미HRD 2020년 4회 건축기사실기 복원 · 모두CBT 건축기사 실기 2020년 4회차 전체 섞기형 · Q-Net 건축기사 출제기준

해설 근거: 현행 구조해석도 평형식은 같으며 전단력·휨모멘트 부호규약을 도면에 명시한다.

복원 차이: 독립 재계산 결과 한솔·모두CBT와 일치한다. 문제 PDF에는 하중도만, 정답 웹에는 절단 자유물체도와 부호를 분리한다.
