건축기사 실기 기출문제 2023년 4회 후기복원
2023년 4회 건축기사 실기 26문항을 한솔 공개 PDF, 모두CBT 전체 복원과 독립 공개 영상으로 대조해 독립 재구성했습니다.
© 자격증3001. 이 건축기사 실기 기출문제 게시물의 문제 재구성 문장, 자체 해설, 재작성 도식, 편집 및 PDF 디자인은 자격증3001의 자체 제작 자산이며 저작권 보호를 받습니다. 국가기술자격 시험 및 관련 명칭의 권리는 해당 기관에 있으며, 본 자료는 Q-Net 공식 문제지 또는 공식 해설이 아닙니다. 무단 복제·재배포를 금합니다.
건축기사 실기 기출문제 2023년 4회 후기복원 안내
건축기사 실기 기출문제 2023년 4회 후기복원 26문항입니다. 정답·계산과정·채점 핵심어와 법령·KDS·KCS 근거를 확인하세요.
Q-Net 공식 문제지·정답·문항별 배점이 아닙니다. 2023년 11월 5일 시험 뒤 공개된 한솔아카데미 기출유형 26문항, 모두CBT 전체 복원과 공개 영상을 대조하여 자격증3001이 문장·표·풀이를 독립 재구성했습니다. 한솔 배열과 개별 복원배점 합계 100점을 사용하되 공식 순서·배점으로 단정하지 않습니다. Q1 G2 합계식 오탈자, Q2·Q5·Q19 요구수량, Q24 단부조건, Q26 F 급속조건의 출처 차이를 각 문항에 공개했습니다. 기술 근거 확인일은 2026년 8월 24일입니다.
건축기사 실기 기출문제 · 건축적산

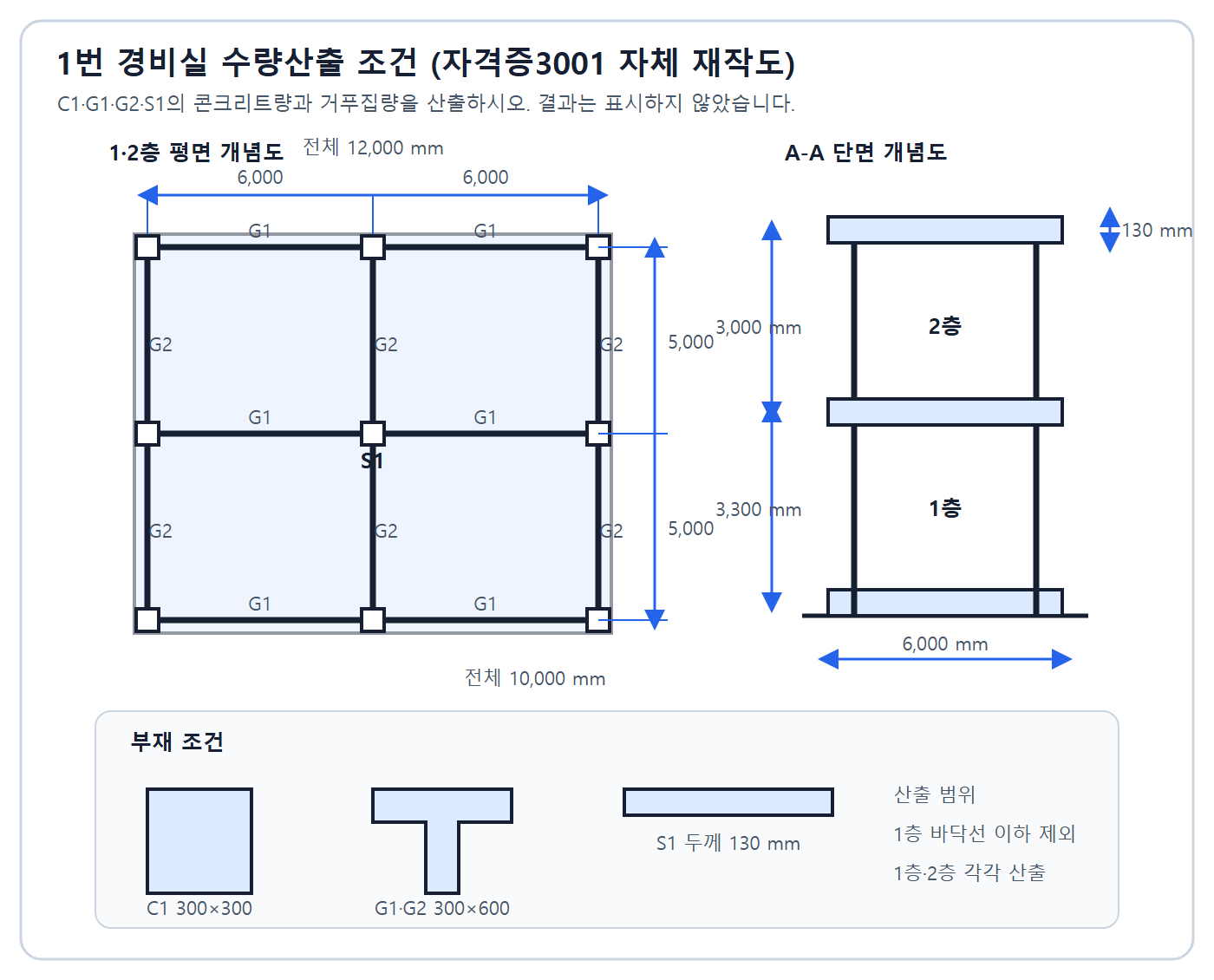

1. 도식의 철근콘크리트조 경비실에서 C1·G1·G2·S1의 1·2층 콘크리트량과 거푸집량을 산출하시오. C1=30×30 cm, G1·G2=30×60 cm, 슬래브 두께=13 cm이며 1층 바닥선 이하는 제외한다.
- 콘크리트량
- 거푸집량
정답과 해설 보기
정답: 콘크리트: C1 1층 2.567 m³, C1 2층 2.324 m³, G1 9.644 m³, G2 7.952 m³, S1 32.939 m³, 합계 55.426≈55.43 m³. 거푸집: C1 1층 34.236 m², C1 2층 30.996 m², G1 64.296 m², G2 53.016 m², S1 265.132 m², 합계 447.676≈447.68 m².
인정 가능한 표현: 콘크리트 55.43 m³, 거푸집 447.68 m² · 55.426 m³ / 447.676 m²
채점 핵심어: C1 2.567 · C1 2.324 · G1 9.644 · G2 7.952 · S1 32.939 · 55.426 · 447.676
풀이 순서
- 기둥은 0.3×0.3에 각 층 순높이 3.17·2.87 m와 9개를 곱한다.
- 보는 슬래브 두께를 뺀 0.47 m와 순길이 5.7·4.7 m, 12개를 적용한다.
- 슬래브는 12.3×10.3×0.13×2로 구한다.
- 거푸집은 기둥 네 면, 보 두 옆면, 슬래브 밑면과 가장자리를 합산한다.
부재 중복 체적을 피하려고 기둥·보·슬래브의 순높이·순길이를 사용한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 적산은 설계도서와 최신 표준품셈의 부재별 수량산출·공제 기준을 적용한다.
복원 차이: 한솔 풀이의 G2 개별값은 7.952이고 총합 55.426도 이에 일치하지만 합계식 한 줄만 7.592로 오기되어 있다. 정정값 7.952를 사용한다.
건축기사 실기 기출문제 · 건축시공
2. 숏크리트 공법의 정의와 장점·단점을 각각 한 가지 쓰시오.
- 정의
- 장점 1가지
- 단점 1가지
정답과 해설 보기
정답: 정의: 콘크리트 또는 모르타르를 압축공기로 노즐에서 시공면에 뿜어 붙이는 공법. 장점: 거푸집이 불필요하고 복잡한 면에도 신속 시공 가능. 단점: 리바운드·분진이 많고 표면이 거칠다.
인정 가능한 표현: 압축공기 분사 / 거푸집 불필요 / 리바운드·분진 · 뿜어붙임 / 시공성 우수 / 표면 거침
채점 핵심어: 압축공기 · 노즐 · 뿜어붙임 · 장점 · 단점
풀이 순서
- 분사·부착 방식으로 정의한다.
- 거푸집 생략·시공성 중 한 장점을 쓴다.
- 리바운드·분진·거친 표면 중 한 단점을 쓴다.
숏크리트는 건식·습식 모두 노즐 분사로 지보·보수·피복층을 형성하며 작업자 안전과 품질관리가 중요하다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 시공은 승인된 배합·분사장비·두께·리바운드 제거·양생 및 분진 안전관리 기준을 따른다.
복원 차이: 모두CBT는 장점과 단점을 각 2개로 재구성한다. 한솔의 답란·배점에 따라 각 1개를 요구하되 허용답 풀은 복수로 둔다.
3. 공동도급 컨소시엄 공사에서 페이퍼 조인트(Paper joint)를 설명하시오.
정답과 해설 보기
정답: 여러 회사가 공동수급체로 계약했지만 실제 공사는 한 회사가 전담하고 다른 구성원은 명의·서류상으로만 참여하는 형식적 공동도급이다.
인정 가능한 표현: 한 회사 실질 시공, 나머지는 서류상 참여 · 형식적 공동도급
채점 핵심어: 공동도급 · 한 회사 · 전체 시공 · 서류상 참여
풀이 순서
- 계약상 공동수급임을 쓴다.
- 실제 시공은 한 회사가 전담함을 쓴다.
- 다른 회사는 서류상 참여라고 쓴다.
계약상 지분과 실제 시공 참여가 불일치해 책임·품질관리 문제가 생길 수 있는 형태이다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이 · 공동계약운용요령
해설 근거: 현행 공동계약은 공동계약운용요령과 계약조건에 따른 구성원별 직접 참여·책임·지분 이행을 확인한다.
복원 차이: 시험용 용어 설명이며, 구체적인 위법·제재 판단은 발주계약과 당시 법령을 별도 검토해야 한다.
4. 물시멘트비(W/C)와 물결합재비(W/B)를 각각 설명하시오.
- 물시멘트비
- 물결합재비
정답과 해설 보기
정답: W/C=(물의 질량/시멘트 질량)×100(%). W/B=(물의 질량/결합재 전체 질량)×100(%); 결합재는 시멘트와 플라이애시·슬래그 등 혼화재를 포함한다.
인정 가능한 표현: 물/시멘트 질량백분율, 물/결합재 질량백분율
채점 핵심어: 물 질량 · 시멘트 질량 · 결합재 질량 · 백분율
풀이 순서
- 두 비 모두 질량비임을 쓴다.
- W/C의 분모를 시멘트로 쓴다.
- W/B의 분모를 전체 결합재로 쓴다.
혼화재가 사용되면 W/B가 강도·내구성·시공성 관리에 더 직접적인 배합지표가 된다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 콘크리트 배합은 KCS 14 20 10과 적용 KS의 물-결합재비·단위수량·내구성 제한을 적용한다.
복원 차이: 복원자료 간 핵심 정의는 일치한다. 흡수수·표면수 보정 전후의 유효수량은 배합기준에 따라 구분한다.
5. 지하연속벽 공법에 사용하는 안정액의 기능을 두 가지 쓰시오.
- 기능 1
- 기능 2
정답과 해설 보기
정답: 굴착벽면에 필터케이크와 액압을 형성해 붕괴를 방지함 / 굴착 토사를 분리·부유시켜 배출을 돕음. 지하수 유입 차단도 허용한다.
인정 가능한 표현: 굴착벽 붕괴방지 / 토사 분리·배출 · 벽면안정 / 차수
채점 핵심어: 굴착벽 · 붕괴 방지 · 토사 · 분리 · 배출 · 차수
풀이 순서
- 안정액의 측압·필터케이크에 의한 벽면안정을 쓴다.
- 토사 부유·분리·배출 또는 차수 기능을 하나 더 쓴다.
벤토나이트계 안정액은 굴착 홈의 형상을 유지하고 슬라임·토사 처리를 가능하게 한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 지하연속벽은 KCS 11 80 10에 따라 안정액의 비중·점성·모래함유율·여과수량 등을 시험 관리한다.
복원 차이: 모두CBT는 3가지를 요구해 차수 기능을 추가한다. 본문은 한솔 답란에 맞춰 2개, 허용답은 세 기능으로 둔다.
6. 설명에 맞는 명칭을 쓰시오. ① 타일 뒷면에 모르타르를 얹어 1매씩 누르는 방법 ② 바탕 모르타르 위 붙임모르타르에 타일을 두드리거나 비벼 붙이는 방법 ③ 온도변화·부등침하·진동 균열 예상 위치의 줄눈.
- ① 붙임공법
- ② 붙임공법
- ③ 줄눈
정답과 해설 보기
정답: ① 떠붙임 공법 ② 압착붙임 공법 ③ 신축줄눈(Expansion joint).
인정 가능한 표현: 떠붙임 / 압착붙임 / 신축줄눈
채점 핵심어: 떠붙임 · 압착붙임 · 신축줄눈
풀이 순서
- 타일 뒷면에 모르타르를 얹는 설명을 떠붙임과 연결한다.
- 바탕에 모르타르를 펴고 눌러 붙이는 설명을 압착붙임과 연결한다.
- 변형을 흡수하는 줄눈을 신축줄눈이라고 쓴다.
붙임공법은 모르타르 도포 위치와 작업방식으로 구분하고, 신축줄눈은 바탕과 구조체의 변형을 타일층에 집중시키지 않도록 한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 타일공사는 KCS 41 48 01의 바탕상태·붙임재료·붙임방법·줄눈 배치와 제품시방을 따른다.
복원 차이: 복원자료 간 명칭 충돌은 없다.
7. 목재면 바니시칠의 작업순서를 쓰시오: ① 색올림 ② 왁스 문지름 ③ 바탕처리 ④ 눈먹임.
정답과 해설 보기
정답: ③ 바탕처리 → ④ 눈먹임 → ① 색올림 → ② 왁스 문지름.
인정 가능한 표현: 3-4-1-2 · ③→④→①→②
채점 핵심어: 바탕처리 · 눈먹임 · 색올림 · 왁스 문지름
풀이 순서
- 표면을 먼저 정리한다.
- 도관을 눈먹임한다.
- 색을 올린다.
- 왁스로 마감한다.
바탕 결함과 목재 도관을 먼저 처리해야 색과 광택이 균일해진다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 도장공사는 KCS 41 47 00과 도료 제조사의 바탕 함수율·도장간격·마감 공정을 적용한다.
복원 차이: 복원자료 간 순서 충돌은 없다. 시험 문구의 바니시칠은 실제 제품 공정과 다를 수 있다.
8. 한중 콘크리트의 빈칸을 채우시오. 일평균기온 ① 이하의 동결위험 기간에 타설하며, 물시멘트비는 ② 이하, 동결위험 방지를 위해 ③을 사용한다.
- 적용기온
- 물시멘트비
- 사용 혼화제
정답과 해설 보기
정답: ① 4℃ ② 60% ③ AE제 또는 AE감수제.
인정 가능한 표현: 4℃ / 60% / AE제 · 4도 / 60 / AE감수제
채점 핵심어: 4℃ · 60% · AE제 · AE감수제
풀이 순서
- 적용기온 4℃를 쓴다.
- 물시멘트비 60% 이하를 쓴다.
- 공기연행제 AE제 또는 AE감수제를 쓴다.
초기 동결 전에 필요한 강도를 확보하고 공기연행으로 동결융해 저항성을 높이려는 시험 기준이다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 KCS 14 20 40:2022 2.2.1은 물-결합재비를 60% 이하로 규정하며, 적용기온·초기양생·보온·가열·목표강도를 함께 관리한다.
복원 차이: 복원 문구는 '물시멘트비 60%'이나 KCS 원문 용어는 '물-결합재비 60% 이하'이다. 시험 복원답과 기준 용어 차이를 구분하며, 실제 AE제 사용 여부와 공기량은 노출환경·배합승인에 따른다.
9. 접합유리와 Low-E 유리를 각각 설명하시오.
- 접합유리
- Low-E 유리
정답과 해설 보기
정답: 접합유리: 두 장 이상의 판유리 사이에 PVB 등 합성수지 필름을 끼워 접합한 유리. Low-E 유리: 표면에 금속·금속산화물 저방사 코팅을 하여 장파복사열 이동을 줄인 에너지절약형 유리.
인정 가능한 표현: 합성수지 필름 접합 / 금속 저방사 코팅
채점 핵심어: 두 장 이상 · 합성수지 · 금속 코팅 · 저방사 · 열이동 저감
풀이 순서
- 접합유리의 적층·필름을 쓴다.
- Low-E의 저방사 코팅과 열이동 저감을 쓴다.
접합유리는 파손 시 비산을 줄이고, Low-E 유리는 복사열 전달을 줄여 단열·차열 성능을 높인다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: 복원자료 간 핵심 정의는 일치한다.
10. 건축주와 시공자가 공사실비를 확인·정산하고 정해진 보수율에 따라 시공자에게 보수를 지급하는 계약방식을 쓰시오.
정답과 해설 보기
정답: 실비비율 보수가산식(Cost plus percentage fee).
인정 가능한 표현: 실비비율 보수가산식 · Cost plus percentage
채점 핵심어: 실비 · 정산 · 보수율
풀이 순서
- 실제 공사비를 정산함을 확인한다.
- 실비에 정한 비율을 곱해 보수를 지급하는 명칭을 쓴다.
실비가 늘면 보수도 늘어 원가절감 유인이 약할 수 있는 실비정산계약 유형이다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 이 명칭은 교과서상 계약방식 분류이며 국가계약법에 같은 명칭의 직접 조항은 없다. 실제 공공계약의 정산은 발주유형별 법령·계약조건에 정한 원가증빙, 인정비목과 보수 산식을 적용한다.
복원 차이: 시험용 분류명이며 국가계약법 제23조의 개산계약이나 시행령상 사후원가검토조건부계약과 동일한 제도라고 단정하지 않는다.
건축기사 실기 기출문제 · 건축적산
11. 시멘트 500포를 12단으로 쌓을 때 필요한 현장 시멘트창고 바닥면적을 구하시오.
정답과 해설 보기
정답: A=0.4×(500/12)=16.67 m².
인정 가능한 표현: 16.67 m²
채점 핵심어: 0.4 · 500포 · 12단 · 16.67
풀이 순서
- 포대수 500을 쌓기단수 12로 나눈다.
- 경험계수 0.4를 곱해 16.67 m²를 얻는다.
시험 적산식은 적재면적과 통로 여유를 포함한 계수 0.4를 사용한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 0.4 경험계수는 KCS 직접 규정이 아니다. 현행 KCS 14 20 10 2.3.2.1은 방습·바닥 이격과 포대 적재높이 등 보관조건을 정하므로 실제 창고면적은 포장규격·통로·소방조건을 반영한다.
복원 차이: 16.67 m²는 두 독립 복원자료의 시험 적산식 답이다. KCS를 0.4 계수의 근거로 오인하지 않는다.
건축기사 실기 기출문제 · 건축구조
12. 솟음(Camber)과 토핑 콘크리트를 각각 설명하시오.
- 솟음
- 토핑 콘크리트
정답과 해설 보기
정답: 솟음: 예상 처짐을 보정하려고 보·트러스 등을 정상 형상보다 위로 미리 구부린 것 또는 그 크기. 토핑 콘크리트: 바닥 높이 조절·일체화·하중분산을 위해 프리캐스트/프리스트레스트 바닥판 위에 현장타설하는 콘크리트.
인정 가능한 표현: 상향 예비변형 / PC 바닥판 위 현장타설 콘크리트
채점 핵심어: 예상 처짐 · 상향 · 바닥 높이 · 하중 분산 · 현장타설
풀이 순서
- 솟음의 상향 예비변형을 쓴다.
- 토핑의 바닥판 위 현장타설과 목적을 쓴다.
두 용어는 각각 부재 처짐 보정과 조립식 바닥의 수평·합성 성능 확보에 관련된다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: KDS 14 30 05 1.4의 솟음과 KCS 14 20 10 1.3의 덧침 콘크리트 정의를 적용하며, 실제 PC 바닥판은 토핑 두께·배근·전단연결·양생 기준을 따른다.
복원 차이: 복원자료 간 핵심 정의는 일치한다.
건축기사 실기 기출문제 · 건축시공
13. 빠르고 이음 없는 수밀 콘크리트 벽체 시공에 쓰는 벽체전용 시스템 거푸집을 세 가지 쓰시오.
- 거푸집 1
- 거푸집 2
- 거푸집 3
정답과 해설 보기
정답: 갱폼 / 클라이밍폼 / 슬립폼(슬라이딩폼).
인정 가능한 표현: 갱폼·클라이밍폼·슬립폼 · 갱폼·클라이밍폼·슬라이딩폼
채점 핵심어: 갱폼 · 클라이밍폼 · 슬립폼 · 슬라이딩폼
풀이 순서
- 대형 패널 갱폼을 쓴다.
- 상승식 클라이밍폼을 쓴다.
- 연속상승 슬라이딩폼을 쓴다.
대형화·반복전용·상승기구로 벽체 공기를 단축하며, 슬라이딩폼은 연속타설로 시공이음을 줄인다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 KCS 14 20 12 3.1.2.1~3.1.2.3은 슬립폼·클라이밍폼·대형패널 거푸집의 갱폼을 규정하며 구조검토·양중·상승·추락방지 계획을 적용한다.
복원 차이: 현행 표준명은 슬립폼이며 슬라이딩폼은 시험 허용 동의어로 병기한다. '이음 없는 수밀'은 특히 슬립폼의 특성이므로 세 종류 모두의 절대 특성으로 일반화하지 않는다.
14. 쇄석 대신 쓰며 옹벽 뒤에 롤 형태로 부착해 물을 배수관·양수관으로 보내는 영구배수 자재를 쓰시오.
정답과 해설 보기
정답: 드레인보드(Drain board).
인정 가능한 표현: 드레인보드 · 배수판
채점 핵심어: 드레인보드 · 영구배수 · 옹벽 배면
풀이 순서
- 롤 형태 배수재임을 확인한다.
- 드레인보드라고 쓴다.
요철·배수로가 있는 판재를 지하외벽 배면에 설치해 침투수를 모아 하부 배수계통으로 유도한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: KCS 41 80 03 3.2.1~3.2.4는 쇄석배수층 대체 드레인보드를 직접 규정하고, 현행 KCS 11 80 05는 옹벽 배면 배수재의 품질·설치를 규정한다.
복원 차이: 제품명과 일반명 표현 차이가 있어 배수판도 허용하며, 실제로는 방수층 보호·필터층·집수 및 막힘 방지를 함께 검토한다.
15. 매스콘크리트의 선행 냉각(Pre-cooling)을 설명하고 사용하는 재료 두 가지를 쓰시오.
- 선행 냉각 설명
- 재료 1
- 재료 2
정답과 해설 보기
정답: 콘크리트 재료의 일부 또는 전부를 타설 전에 냉각하여 타설온도를 낮추는 방법이며, 얼음과 액체질소를 사용한다.
인정 가능한 표현: 재료 사전냉각 / 얼음 / 액체질소
채점 핵심어: 타설 전 · 재료 냉각 · 타설온도 · 얼음 · 액체질소
풀이 순서
- 타설 전에 재료를 냉각한다고 정의한다.
- 얼음과 액체질소를 쓴다.
- 수화열 온도균열 저감 목적을 설명한다.
초기 온도를 낮추면 단열온도 상승 후 최고온도와 내부·표면 온도차를 줄일 수 있다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 매스콘크리트는 KCS 14 20 42의 온도해석·타설온도·양생·계측 계획으로 균열을 제어한다.
복원 차이: 얼음·액체질소는 대표답이며 냉각수·냉각골재 등 승인된 다른 수단도 목적이 명확하면 검토할 수 있다.
건축기사 실기 기출문제 · 건축구조
16. 용접선 교차부의 재용접 열영향을 피하려고 모재를 부채꼴 모양으로 모따기한 부분의 명칭을 쓰시오.
정답과 해설 보기
정답: 스캘럽(Scallop).
인정 가능한 표현: 스캘럽 · Scallop
채점 핵심어: 스캘럽 · 용접선 교차 · 모따기
풀이 순서
- 용접 교차부 응력·열영향 회피 상세임을 확인한다.
- 스캘럽이라고 쓴다.
보 웨브·플랜지 등 용접선 교차를 피하는 절취 상세로, 형상과 보강은 설계도서에 따른다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: 복원자료 간 명칭 충돌은 없다.
건축기사 실기 기출문제 · 건축시공
17. 도식의 꺾인 평면에서 귀규준틀과 평규준틀의 개수를 각각 구하시오.
- 귀규준틀
- 평규준틀
정답과 해설 보기
정답: 귀규준틀 6개소, 평규준틀 6개소.
인정 가능한 표현: 귀 6, 평 6
채점 핵심어: 귀규준틀 · 6개소 · 평규준틀
풀이 순서
- 외곽 모서리에서 직각 두 방향을 잡는 곳을 귀규준틀로 센다.
- 한 방향 기준선만 필요한 곳을 평규준틀로 센다.
규준틀은 건물 모서리와 벽·기둥 중심선을 현장에 옮기는 먹매김 기준이며 평면 굴곡에 따라 종류를 구분한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 6개·6개는 도면 형상 판독 결과이며 직접 산정값을 정하는 KCS/KDS 조항은 없다. 실제 측량·먹매김은 기준점 보호, 폐합오차·대각길이 확인과 승인된 배치도를 적용한다.
복원 차이: 도식 없이는 계수 근거가 재현되지 않으므로 자체 도식이 필수다.
건축기사 실기 기출문제 · 건축구조
18. 콘크리트의 크리프(Creep) 현상을 설명하시오.
정답과 해설 보기
정답: 지속하중이 일정한 상태에서도 시간이 지나면서 굳은 콘크리트의 변형이 증가하는 시간의존 변형이다.
인정 가능한 표현: 하중 증가 없이 시간에 따라 변형 증가 · 지속하중에 의한 시간의존변형
채점 핵심어: 지속하중 · 시간경과 · 변형 증가
풀이 순서
- 하중이 증가하지 않음을 쓴다.
- 시간에 따라 변형이 증가한다고 쓴다.
재하재령·습도·단면크기·강도와 배합에 영향을 받으며 장기처짐과 프리스트레스 손실에 관여한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: 복원 해설의 '소성변형' 표현은 엄밀하지 않다. 일부 회복 가능한 변형을 포함하므로 현재 답처럼 '지속하중에 따른 시간의존 변형'으로 설명한다.
19. 장기 허용지내력도를 쓰시오: ① 경암반 ② 연암반 ③ 자갈과 모래의 혼합물 ④ 모래. 또한 단기 허용지내력도와 장기값의 관계를 쓰시오.
- 경암반
- 연암반
- 자갈·모래 혼합물
- 모래
- 단기/장기 관계
정답과 해설 보기
정답: ① 4,000 kN/m² ② 1,000~2,000 kN/m² ③ 200 kN/m² ④ 100 kN/m². 단기 허용지내력도=장기 허용지내력도×1.5. 자갈을 별도로 물으면 300 kN/m².
인정 가능한 표현: 4000 / 1000~2000 / 200 / 100, 단기=장기×1.5
채점 핵심어: 경암반 4000 · 연암반 1000~2000 · 혼합물 200 · 모래 100 · 1.5
풀이 순서
- 네 토질의 장기값을 순서대로 쓴다.
- 단기값은 장기값의 1.5배라고 쓴다.
시험값은 지반종류별 경험적 허용응력 표를 재현한 것이며 실제 설계값은 지반조사와 기초조건으로 결정한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: 요구수량 충돌: 한솔 4개, 모두CBT 5개. 한솔 배열을 본문으로 하고 자갈 300은 허용 보충답으로 둔다. '연암 1,000~2,000'은 별표 8의 판암·편암과 혈암·토단반 값을 묶은 복원식 범위 표현이다.

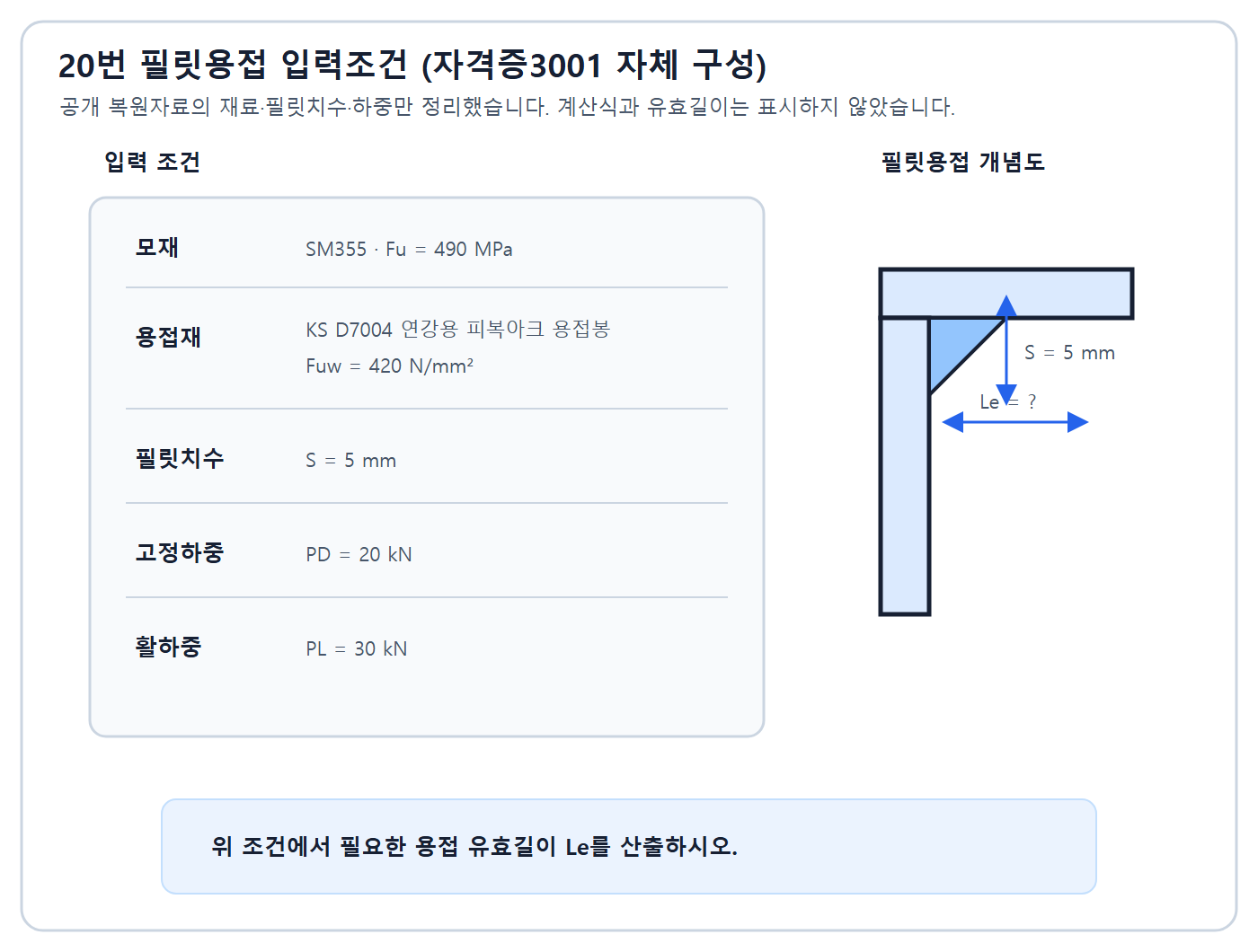

20. SM355 모재, 용접봉 인장강도 Fuw=420 N/mm², 필릿치수 S=5 mm, 고정하중 20 kN, 활하중 30 kN일 때 필릿용접 유효길이 Le를 구하시오.
정답과 해설 보기
정답: Pu=1.2×20+1.6×30=72 kN. 목두께 a=0.7S=3.5 mm. 단위길이 설계강도=0.75×0.6×420×3.5=661.5 N/mm. Le=72,000/661.5=108.84 mm.
인정 가능한 표현: 108.84 mm · 약 109 mm
채점 핵심어: Pu 72 kN · a 3.5 mm · 661.5 N/mm · 108.84 mm
풀이 순서
- 계수하중 72 kN을 구한다.
- 유효목두께 3.5 mm를 구한다.
- 단위길이 용접강도 661.5 N/mm를 구한다.
- 하중을 강도로 나눠 108.84 mm를 얻는다.
시험 복원은 용접재 파단이 지배한다고 보고 단위길이 강도로 필요한 길이를 역산한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: 복원 산술은 일치한다. SM355 모재와 문제에서 주어진 Fuw=420 용접재의 실제 적용 적합성은 KCS 14 31 20과 KS D 7004의 동등 이상 기계적 성질 요구를 별도 확인해야 하므로 현장 용접재 선정 근거로 일반화하지 않는다.

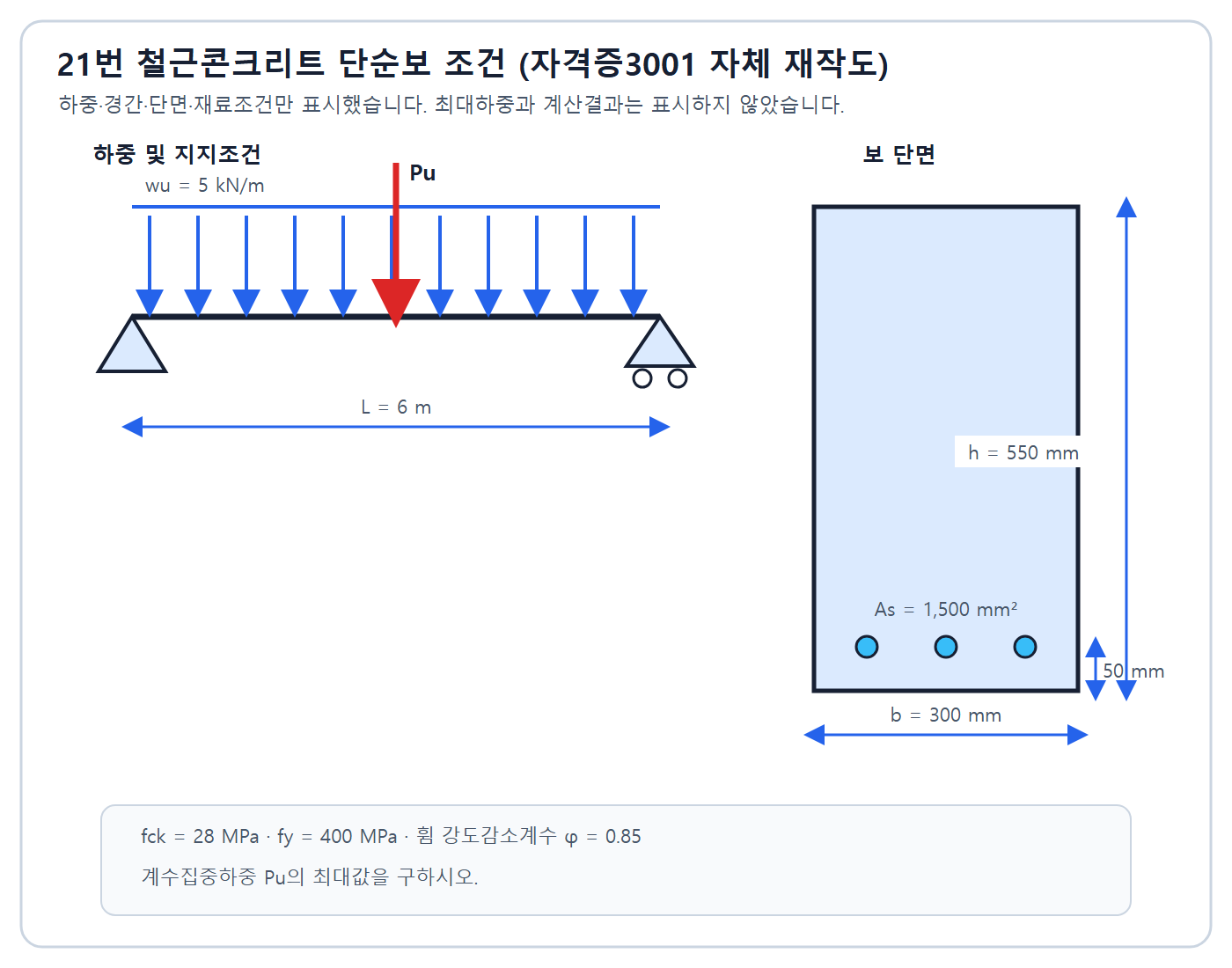

21. 도식의 단순보에서 계수집중하중 Pu의 최댓값을 구하시오. L=6 m, wu=5 kN/m, b×h=300×550 mm, d=500 mm, fck=28 MPa, fy=400 MPa, As=1,500 mm², φ=0.85이다.
정답과 해설 보기
정답: a=1,500×400/(0.85×28×300)=84.03 mm. φMn=0.85×1,500×400×(500-84.03/2)=233.572 kN·m. Mu=Pu×6/4+5×6²/8=1.5Pu+22.5≤233.572이므로 Pu≤140.715 kN.
인정 가능한 표현: 140.715 kN · 약 140.72 kN
채점 핵심어: a 84.03 · φMn 233.572 · 1.5Pu+22.5 · 140.715
풀이 순서
- 등가응력블록 깊이 a를 구한다.
- 설계휨강도 φMn을 구한다.
- 집중하중과 등분포하중의 최대모멘트를 합한다.
- 강도조건에서 Pu를 역산한다.
단순보 중앙 집중하중과 전경간 등분포하중의 최대 정모멘트가 경간 중앙에서 함께 작용한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
복원 차이: a=84.03 mm, c=105.04 mm이고 인장철근 변형률은 약 0.0124로 인장지배이므로 문제에서 제시한 φ=0.85 사용이 타당하다. 실제 부재는 전단·철근량·처짐도 별도 검토한다.

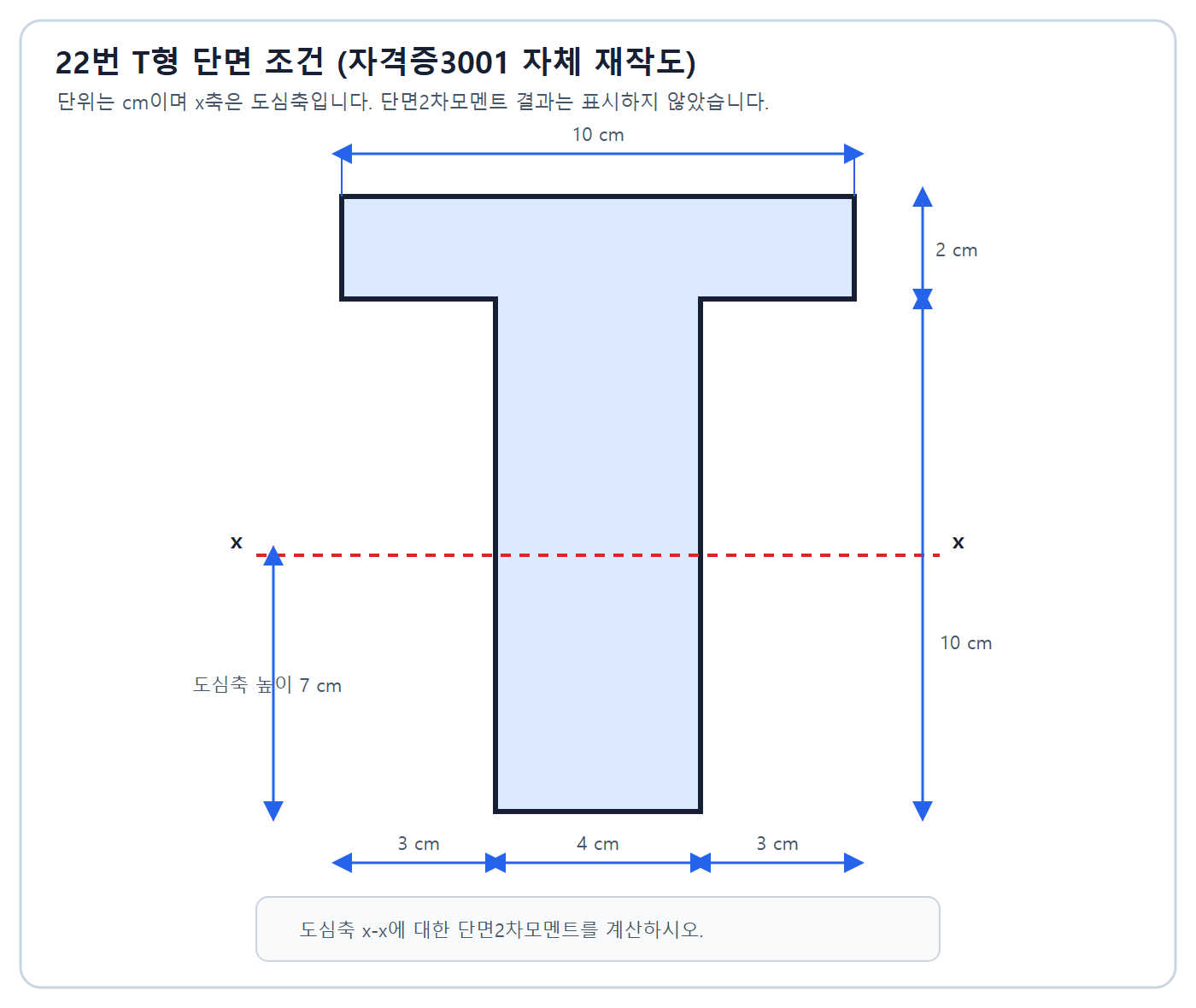

22. 상부 플랜지 10×2 cm, 하부 웨브 4×10 cm인 T형 단면의 도심 x축에 대한 단면2차모멘트를 구하시오.
정답과 해설 보기
정답: 도심은 하단에서 7 cm이다. Ix=[10×2³/12+(10×2)×4²]+[4×10³/12+(4×10)×2²]=820 cm⁴.
인정 가능한 표현: 820 cm⁴
채점 핵심어: 도심 7 cm · 평행축정리 · 820 cm⁴
풀이 순서
- 두 직사각형의 합성도심을 하단 7 cm로 구한다.
- 플랜지 도심거리 4 cm, 웨브 도심거리 2 cm를 쓴다.
- 각 자체 I와 Ad²를 합해 820 cm⁴를 얻는다.
합성단면은 각 부분의 도심축 단면2차모멘트에 평행축항을 더한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 구조해석에서도 기준축·단위·중복면적을 명확히 하여 단면성질을 계산한다.
복원 차이: 복원자료의 치수와 답은 일치한다.

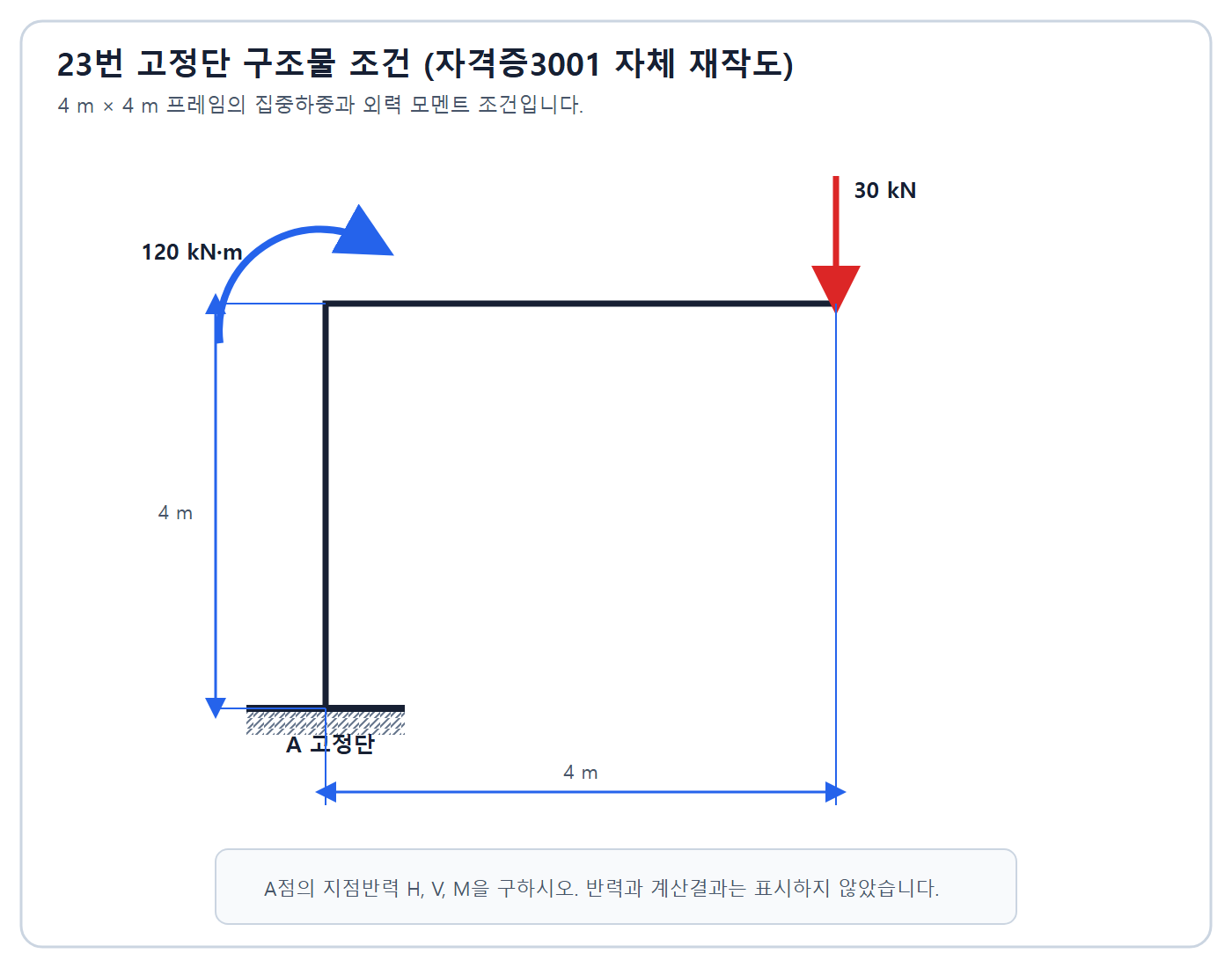

23. 도식의 고정단 A 구조물에서 지점반력 HA, VA, MA를 구하시오. 하향하중 30 kN은 A에서 4 m, 외력 모멘트 120 kN·m는 반대방향으로 작용한다.
- 수평반력
- 수직반력
- 모멘트반력
정답과 해설 보기
정답: ΣH=0에서 HA=0. ΣV=0에서 VA=+30 kN(상향). ΣMA=0에서 MA+30×4-120=0이므로 MA=0.
인정 가능한 표현: HA=0, VA=30 kN↑, MA=0
채점 핵심어: ΣH · HA 0 · VA 30 · 30×4 · MA 0
풀이 순서
- 수평평형으로 HA=0을 구한다.
- 수직평형으로 VA=30 kN을 구한다.
- A점 모멘트 평형에서 두 120 kN·m가 상쇄됨을 보인다.
집중하중 모멘트와 외력 모멘트가 크기는 같고 방향이 반대이므로 고정단 반력모멘트가 0이다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 구조해석도 자유물체도와 부호규약을 명시해 ΣH=ΣV=ΣM=0을 적용한다.
복원 차이: 그림의 모멘트 방향이 빠지면 MA를 결정할 수 없으므로 자체 도식이 필수다.

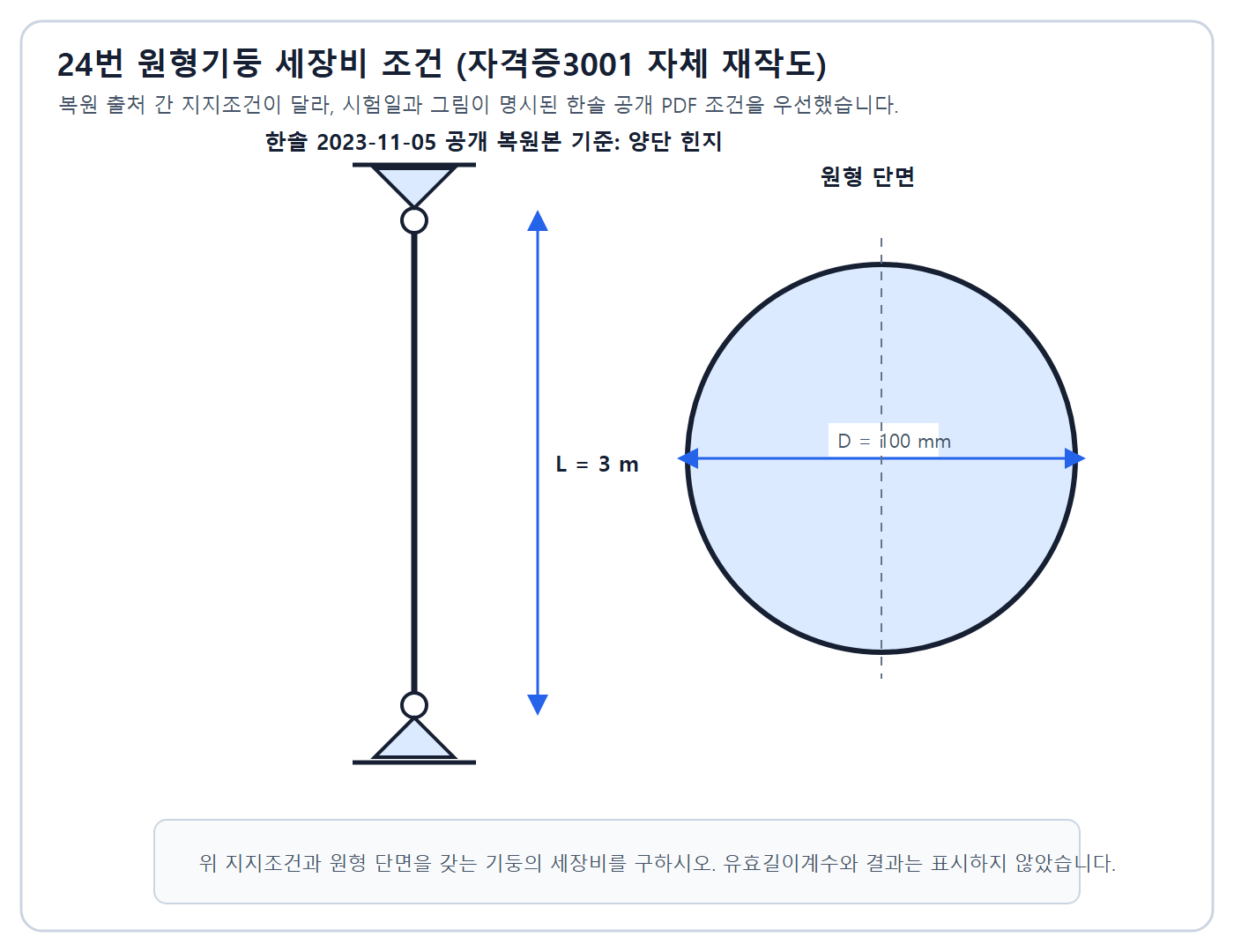

24. 양단 힌지, 길이 3 m, 지름 100 mm인 원형 단면 기둥의 세장비를 구하시오.
정답과 해설 보기
정답: 원형 단면 회전반경 r=√(I/A)=D/4=25 mm. 양단 힌지 K=1.0이므로 λ=KL/r=1×3,000/25=120.
인정 가능한 표현: 120 · 양단힌지 K=1, λ=120
채점 핵심어: r=D/4 · 25 mm · K=1 · 120
풀이 순서
- 원형 단면 회전반경 D/4=25 mm를 구한다.
- 양단 힌지 유효길이계수 K=1을 적용한다.
- KL/r로 120을 구한다.
세장비는 유효좌굴길이를 최소 회전반경으로 나눈 무차원 값이다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 강구조 설계는 실제 접합강성·횡이동·직접해석법과 KDS 14 31 10의 압축재 한계상태를 적용한다.
복원 차이: 중대 출처충돌: 모두CBT Q26은 같은 3 m·100 mm 기둥을 양단 고정(K=0.5)으로 복원해 60을 답으로 제시한다. Q-Net 원도가 없어 단부조건은 확정할 수 없으며 본문은 한솔 배열을 따른다.
건축기사 실기 기출문제 · 건축시공
25. TQC 도구인 파레토도, 특성요인도, 층별, 산점도를 각각 설명하시오.
- 파레토도
- 특성요인도
- 층별
- 산점도
정답과 해설 보기
정답: 파레토도: 불량을 크기순으로 배열한 그림. 특성요인도: 결과와 원인의 관계를 계통적으로 나타낸 그림. 층별: 데이터를 특징별 부분집단으로 나누는 것. 산점도: 짝지은 두 변수 데이터를 점으로 표시한 그림.
인정 가능한 표현: 불량 크기순 / 결과-원인 / 부분집단 / 두 변수 점표시
채점 핵심어: 파레토 · 특성요인 · 층별 · 산점도
풀이 순서
- 파레토도의 중점관리 목적을 쓴다.
- 특성요인도의 원인관계를 쓴다.
- 층별의 집단분할을 쓴다.
- 산점도의 두 변수 상관표시를 쓴다.
품질관리 7가지 도구 중 네 가지의 목적을 구분하는 문제다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이
해설 근거: 현행 품질관리는 KCS 일반사항과 프로젝트 품질계획의 검사데이터·부적합·시정조치 절차를 적용한다.
복원 차이: 복원자료 간 핵심 정의는 일치한다.

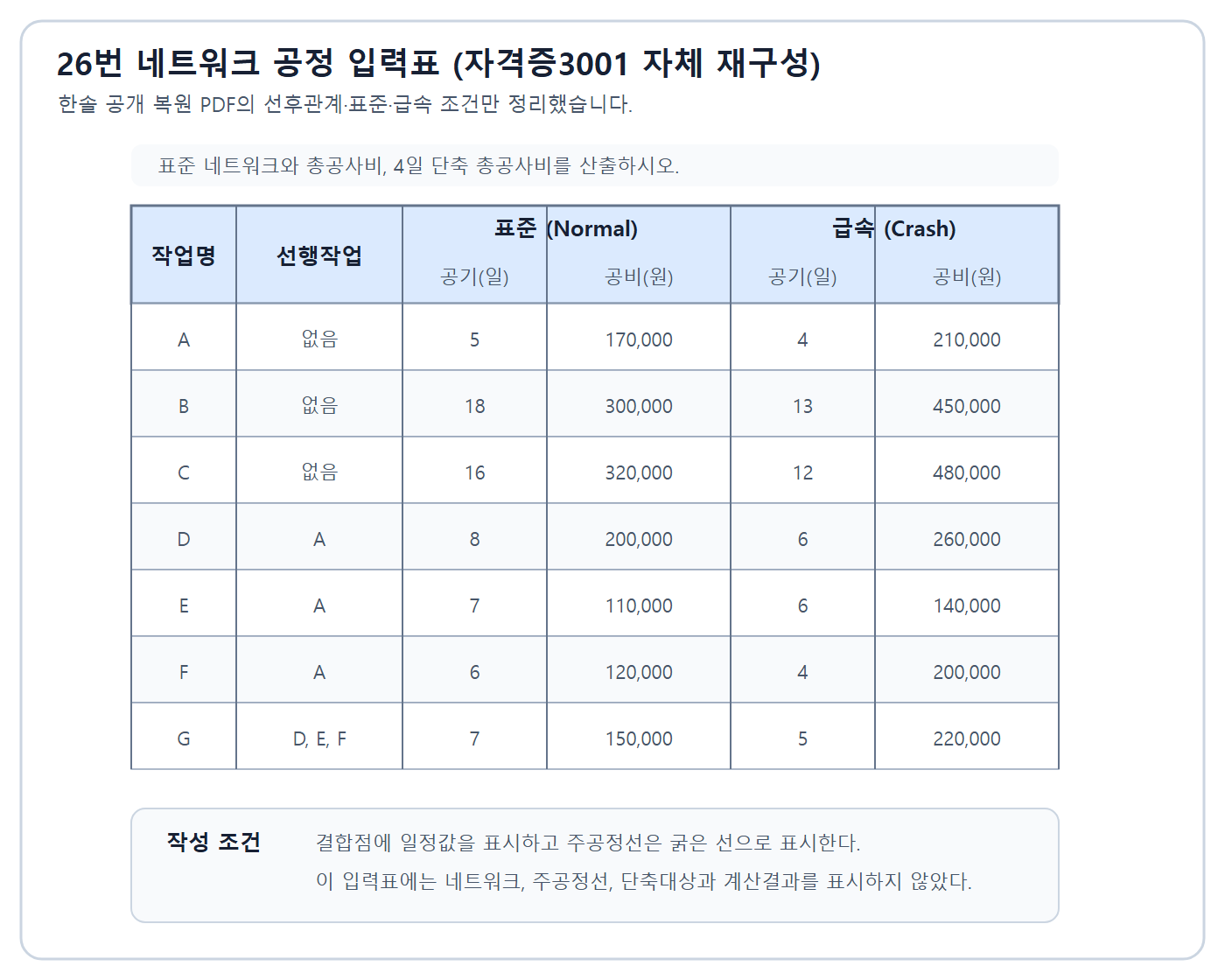

26. A~G 작업의 정상·급속 기간과 비용으로 ① 정상 네트워크 ② 정상 총공사비 ③ 4일 단축 총공사비를 구하시오.
한솔 활동자료: A(-) 5/170000→4/210000, B(-) 18/300000→13/450000, C(-) 16/320000→12/480000, D(A) 8/200000→6/260000, E(A) 7/110000→6/140000, F(A) 6/120000→4/200000, G(D,E,F) 7/150000→5/220000.
- 정상 네트워크
- 정상 총공사비
- 4일 단축 총공사비
정답과 해설 보기
정답: 정상 주공정선 A-D-G, 정상공기 20일. 정상 총공사비 1,370,000원. 단축: 20→19일 D(+30,000), 19→18일 G(+35,000), 18→17일 B+G(+65,000), 17→16일 A+B(+70,000). 추가비 200,000원이므로 4일 단축 총공사비 1,570,000원.
인정 가능한 표현: A-D-G / 20일 / 1,370,000원 / 1,570,000원
채점 핵심어: A-D-G · 20일 · 1,370,000 · D 30000 · G 35000 · B+G 65000 · A+B 70000 · 1,570,000
풀이 순서
- 정상 네트워크의 최장경로 A-D-G=20일을 찾는다.
- 정상비 7개를 합해 1,370,000원을 구한다.
- 복수 임계경로를 함께 줄이는 최소비 조합으로 4일을 단축한다.
- 추가비 200,000원을 더한다.
공기단축은 비용경사를 비교하되 새 임계경로가 생길 때 모든 임계경로를 동시에 줄일 수 있는 활동조합을 선택한다.
복원 근거: 한솔아카데미 2023년 4회 공개 PDF · 모두CBT 2023년 4회 26문항 복원 · 문온기의 합격습관 2023년 4회 건축기사 실기 풀이 · 건축 가보자고 2023년 4회 CPM 공기단축 풀이 · Q-Net 건축기사 출제기준
해설 근거: 현행 공정관리는 계약공기·간접비·자원제약과 승인된 공정표를 반영한다.
복원 차이: F의 급속조건은 한솔 6→4일/200,000원, 모두CBT 6→5일/220,000원으로 충돌한다. F는 이 최적 4일 단축안에 선택되지 않아 1,570,000원에는 영향이 없다.
건축기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
