건축기사 실기 기출문제 2024년 1회 후기복원
2024년 1회 건축기사 실기 26문항을 당일 복원, 공개 해설과 독립 복원자료로 대조했습니다. 문제지 PDF로 먼저 풀고 웹에서 정답·계산과정·근거와 복원 충돌을 확인합니다.
© 자격증3001. 이 건축기사 실기 기출문제 게시물의 문제 재구성 문장, 자체 해설, 재작성 도식, 편집 및 PDF 디자인은 자격증3001의 자체 제작 자산이며 저작권 보호를 받습니다. 국가기술자격 시험 및 관련 명칭의 권리는 해당 기관에 있으며, 본 자료는 Q-Net 공식 문제지 또는 공식 해설이 아닙니다. 무단 복제·재배포를 금합니다.
건축기사 실기 기출문제 2024년 1회 후기복원 안내
건축기사 실기 기출문제 2024년 1회 후기복원 26문항입니다. 문제지 PDF를 내려받아 풀고 정답, 계산과정, 채점 핵심어, 시험 당시 법령·KDS·KCS 근거와 복원자료 차이를 확인하세요.
Q-Net이 공개한 공식 문제지가 아닙니다. 2024년 4월 27일 시험 직후 공개된 한솔아카데미 26문항 복원과 공개 해설, 모두CBT 26문항을 대조해 자격증3001이 문장·표·도식을 독립 재구성했습니다. 두 자료가 다른 2번 문항은 시험방법 매칭형과 경질석재 물갈기형을 모두 수록했고, 배합문제는 잔골재 비중 2.6과 2.5를 모두 계산했습니다. 복원본의 개별 배점 합계는 103점으로 선언 총점 100점과 맞지 않아 전 문항의 배점을 공식값이 아닌 복원 표기값으로 처리했습니다. 기술 근거 확인일은 2026년 8월 23일입니다.
건축기사 실기 기출문제 · 건축시공
1. 잭 서포트(Jack Support)의 정의를 쓰고 설치 위치를 두 군데 쓰시오.
- 정의
- 설치 위치 1
- 설치 위치 2
정답과 해설 보기
정답: 거푸집 동바리를 해체한 뒤에도 상부하중과 차량진동 등으로 생길 수 있는 균열·처짐을 막기 위해 설치하는 보조 가설지주이다. 설치 위치는 슬래브 중앙부와 보 중앙부이다.
인정 가능한 표현: 임시 보조지주 · 바닥판 중앙부·보 중앙부
채점 핵심어: 동바리 해체 후 · 하중 분담 · 슬래브 중앙 · 보 중앙
풀이 순서
- 동바리 해체 뒤 재령 중 하중을 분담한다는 목적을 쓴다.
- 처짐이 큰 슬래브 중앙부를 쓴다.
- 보 중앙부를 쓴다.
잭 서포트는 조기 재하에 따른 균열과 처짐을 줄이기 위한 재지주 개념이다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원
해설 근거: KCS 14 20 12는 동바리 제거 후 작용하중이 해당 재령의 부재능력을 넘을 우려가 있으면 지주를 존치하거나 다시 설치하도록 한다.
2. 공개 복원자료가 갈리는 문항이다. 복원형 A의 시험방법 매칭과 복원형 B의 경질석재 물갈기 마감 순서를 모두 답하시오.
복원 충돌: A와 B 중 실제 출제 문항을 공개자료만으로 확정할 수 없어 둘 다 학습문제로 보존합니다.
- A-점토 점착력
- A-지내력
- A-연약점토
- A-염분
- B-경질석재 물갈기 순서
정답과 해설 보기
정답: 복원형 A: 점토의 점착력-베인시험, 지내력-표준관입시험, 연약점토 시료채취-얇은관(Thin Wall) 샘플링, 염분-정량분석시험. 복원형 B: 거친갈기→물갈기→본갈기→정갈기.
인정 가능한 표현: 베인·표준관입·얇은관 샘플링·정량분석 · 거친갈기-물갈기-본갈기-정갈기
채점 핵심어: 베인시험 · 표준관입시험 · Thin Wall Sampling · 정량분석 · 거친갈기 · 정갈기
풀이 순서
- 점성토의 비배수 전단저항은 베인시험과 연결한다.
- 지반저항은 표준관입시험과 연결한다.
- 교란이 적은 연약점토 시료는 얇은관으로 채취한다.
- 염분 함량은 정량분석으로 구분한다.
- 석재 물갈기는 거친갈기에서 정갈기 순으로 마감한다.
한솔계 복원에는 시험방법 매칭, 모두CBT 26문항에는 그 자리에 석재 물갈기가 있어 어느 하나를 공식 원문으로 단정할 수 없다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 한솔아카데미 2024년 1회 당일 복원 공지 · 모두CBT 2024년 1회 26문항
해설 근거: KS F 2342 현장 베인전단시험, KS F 2307 표준관입시험, KS F 2317 얇은관 시료채취 및 KCS 석공사 시방의 단계별 연마 개념.
3. 일반 흙으로 되메우기할 때 한 층의 두께와 요구 다짐밀도를 쓰시오.
- 층 두께
- 다짐밀도
정답과 해설 보기
정답: 매 300 mm(30 cm)마다 층다짐하고 다짐밀도 95% 이상이 되게 한다.
인정 가능한 표현: 300mm·95% 이상
채점 핵심어: 300 mm · 30 cm · 95% 이상
풀이 순서
- 한 층 두께를 300 mm로 쓴다.
- 다짐밀도를 95% 이상으로 쓴다.
층을 얇게 나누어 다져야 다짐에너지가 하부까지 전달되어 침하 위험이 줄어든다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원
해설 근거: 공개 복원자료의 조건을 기준으로 풀이를 독립 검산했으며, 실제 설계·시공에는 최신 법령·KDS·KCS·KS와 해당 설계도서를 다시 확인해야 한다.
4. 흙막이공사에 사용하는 어스앵커(Earth Anchor) 공법의 특징을 네 가지 쓰시오.
- 특징 1
- 특징 2
- 특징 3
- 특징 4
정답과 해설 보기
정답: 버팀대가 없어 굴착공간을 넓게 활용할 수 있다 / 협소한 현장에도 적용할 수 있다 / 굴착부 가설재가 적어 대형장비 반입·작업이 쉽다 / 공기단축이 가능하나 매립 뒤 검사가 어렵고 인접대지 권원·지중매설물 간섭을 검토해야 한다.
인정 가능한 표현: 무버팀대·협소대지·장비작업·공기단축 · 인접대지 승낙·매설물 검토
채점 핵심어: 버팀대 없음 · 굴착공간 · 협소대지 · 대형장비 · 인접대지
풀이 순서
- 내부 버팀대가 없다는 구조적 특징을 쓴다.
- 작업공간과 장비 운용 효과를 쓴다.
- 공기 효과를 쓴다.
- 부지 경계와 사후검사 한계를 쓴다.
네 번째 예시는 공개 복원마다 다르므로 장점과 주의사항을 함께 제시했다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KDS/KCS 21 30 00 가설흙막이의 앵커 설계·시공·검사 기준.
5. 타입공법으로 시공한 말뚝을 검사할 때 확인할 사항을 세 가지 쓰시오.
- 검사항목 1
- 검사항목 2
- 검사항목 3
정답과 해설 보기
정답: 말뚝의 관입심도, 지지력, 위치측량, 최종관입량과 리바운드량 중 세 가지.
인정 가능한 표현: 심도·지지력·위치·최종관입량/리바운드 중 3
채점 핵심어: 관입심도 · 지지력 · 위치측량 · 리바운드
풀이 순서
- 계획 위치와 시공 심도를 확인한다.
- 관입저항으로 지지력 확보를 확인한다.
- 항타 종료 시 최종관입량과 탄성복원량을 확인한다.
복원 문제는 세 가지를 요구하고 가답안은 네 후보를 제시하므로 그중 세 가지를 쓰는 방식으로 구성했다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KCS 11 50 15 기성말뚝의 위치·항타기록·지지력·시공검사 기준.
6. 콘크리트 헤드(Concrete Head)를 설명하시오.
정답과 해설 보기
정답: 갓 타설한 콘크리트의 자유표면에서 거푸집 최대 측압이 발생하는 면까지의 연직거리이다.
인정 가능한 표현: 콘크리트 상면부터 최대측압면까지 거리
채점 핵심어: 자유표면 · 최대 측압 · 연직거리
풀이 순서
- 기준점을 타설 콘크리트 상면으로 쓴다.
- 종점을 최대 측압 발생면으로 쓴다.
- 연직거리임을 쓴다.
타설속도·슬럼프·온도에 따라 액체압처럼 작용하는 높이가 달라져 거푸집 측압 설계에 쓰인다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KDS 21 50 00 및 KCS 14 20 12의 콘크리트 거푸집 측압 검토.
7. 시공이음(Construction Joint)과 콜드조인트(Cold Joint)를 각각 설명하시오.
- 시공이음
- 콜드조인트
정답과 해설 보기
정답: 시공이음은 시공계획에 따라 경화한 콘크리트에 새 콘크리트를 이어치도록 미리 계획한 이음이다. 콜드조인트는 타설이 지연되어 먼저 친 콘크리트가 응결을 시작한 뒤 후속 콘크리트를 이어쳐 일체성이 저하된 비계획 이음이다.
인정 가능한 표현: 계획 이음·비계획 약면
채점 핵심어: 계획 · 이어치기 · 응결 시작 · 일체성 저하
풀이 순서
- 시공이음은 의도적으로 위치를 정한 이음으로 정의한다.
- 콜드조인트는 타설 지연과 응결로 생긴 약면으로 정의한다.
둘의 핵심 차이는 계획 여부와 앞선 콘크리트의 응결 상태다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KCS 14 20 10 일반콘크리트의 시공이음 계획·표면처리·연속타설 기준.
8. 현장에서 레디믹스트 콘크리트 공장을 선정할 때 고려할 사항을 세 가지 쓰시오.
- 고려사항 1
- 고려사항 2
- 고려사항 3
정답과 해설 보기
정답: 현장까지의 운반·배출시간, 공장의 콘크리트 생산능력, 확보 가능한 운반차량 대수.
인정 가능한 표현: 운반시간·생산능력·운반차량
채점 핵심어: 운반·배출시간 · 제조능력 · 운반차 대수
풀이 순서
- 품질이 유지되는 운반시간을 확인한다.
- 요구 물량을 감당할 생산능력을 확인한다.
- 연속 타설에 필요한 운반차량을 확인한다.
공급이 끊기면 슬럼프 손실과 콜드조인트 위험이 커지므로 거리뿐 아니라 생산·차량능력을 함께 본다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KS F 4009 레디믹스트 콘크리트 및 KCS 14 20 10의 제조·운반·타설 기준.
건축기사 실기 기출문제 · 건축적산
9. 콘크리트 1 m³의 배합을 계산하시오. 단위수량 160 kg/m³, 물시멘트비 50%, 잔골재율 40%, 시멘트 비중 3.15, 굵은골재 비중 2.6, 공기량 1%이다. 잔골재 비중은 복원형 A=2.6, 복원형 B=2.5를 각각 적용하시오.
복원 충돌: 잔골재 비중 2.6과 2.5를 모두 계산합니다. 답은 사용한 복원형과 반올림 시점을 반드시 표시하세요.
- 단위시멘트량
- 시멘트 체적
- 물 체적
- 전체 골재 체적
- 잔골재 체적
- 복원형 A 잔골재량
- 복원형 A 굵은골재량
- 복원형 B 잔골재량
정답과 해설 보기
정답: 공통: 시멘트량 320 kg, 시멘트 체적 0.1016 m³(중간 반올림 시 0.102), 물 체적 0.160 m³, 총 골재 체적 0.7284 m³(중간 반올림 시 0.728), 잔골재 체적 0.2914 m³. 최종 반올림 기준 A(2.6): 잔골재 757.55 kg, 굵은골재 1,136.32 kg. 가답안의 중간 반올림 기준 A: 756.6 kg, 1,135.68 kg. B(2.5): 잔골재 약 728.41 kg, 굵은골재 1,136.32 kg.
인정 가능한 표현: C=320kg · Vc=0.1016m³ · Vw=0.160m³ · Vagg=0.7284m³ · Vs=0.2914m³ · A 757.55/1136.32kg · 중간반올림 756.6/1135.68kg · B 728.41/1136.32kg
채점 핵심어: W/C · 절대용적 · 잔골재율 · 최종 단계 반올림 · 복원조건 충돌
풀이 순서
- C=160/0.50=320 kg/m³.
- Vc=320/(3.15×1000)=0.101587 m³.
- Vw=160/1000=0.160 m³.
- Vagg=1-(Vc+Vw+0.01)=0.728413 m³.
- Vs=Vagg×0.40=0.291365 m³.
- A의 잔골재량=Vs×2.6×1000=757.55 kg.
- 굵은골재량=Vagg×0.60×2.6×1000=1,136.32 kg.
- B의 잔골재량=Vs×2.5×1000=728.41 kg.
공개 복원에서 잔골재 비중 2.6과 2.5가 충돌한다. 계산값은 중간 반올림과 최종 반올림에 따라서도 달라지므로 계산과정과 반올림 시점을 함께 제시했다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔 동일 배합조건 선행 공개자료
해설 근거: KCS 14 20 10과 KS F 4009의 절대용적 배합개념 및 단위재료량 산정.
건축기사 실기 기출문제 · 건축구조

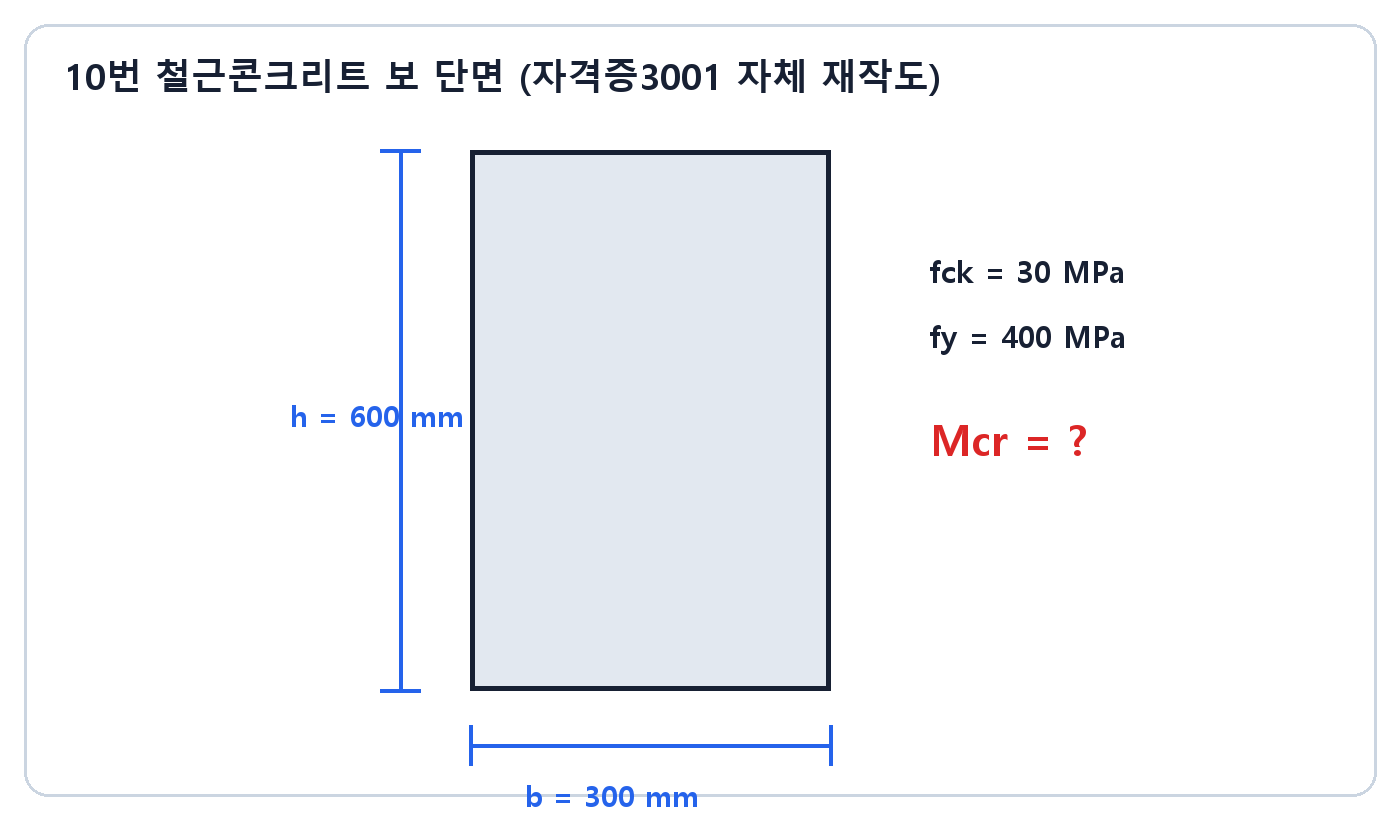

10. 보통중량 철근콘크리트 보의 폭 b=300 mm, 전체춤 h=600 mm, fck=30 MPa일 때 균열모멘트 Mcr을 구하시오.
정답과 해설 보기
정답: Mcr=fr·Ig/yt=0.63√30×(300×600²/6)=62.11 kN·m.
인정 가능한 표현: 62.111 kN·m · 62.11 kN·m
채점 핵심어: 0.63√fck · bh²/6 · 62.11 kN·m
풀이 순서
- 보통중량콘크리트 파괴계수 fr=0.63√30=3.451 MPa.
- 직사각형 단면계수 Ig/yt=bh²/6을 구한다.
- 곱하여 62,111,738 N·mm=62.11 kN·m를 얻는다.
균열모멘트에는 유효춤 d나 철근 항복강도 fy가 아니라 비균열 총단면의 단면계수를 쓴다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: KDS 14 20 30 콘크리트구조 사용성 설계기준의 휨균열 검토.
11. 프리스트레스를 가하지 않은 휨부재의 최소 허용 순인장변형률을 채우시오. 철근 항복강도가 400 MPa 이하인 경우와 400 MPa을 초과하는 경우를 각각 쓰시오.
- fy≤400 MPa
- fy>400 MPa
정답과 해설 보기
정답: fy≤400 MPa이면 0.004, fy>400 MPa이면 철근 항복변형률 εy의 2배.
인정 가능한 표현: 0.004·2εy
채점 핵심어: 0.004 · 항복변형률의 2배
풀이 순서
- 400 MPa 이하 값을 0.004로 쓴다.
- 400 MPa 초과는 2εy로 쓴다.
충분한 연성거동을 확보하기 위한 최소 인장변형률 제한이다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: KDS 14 20 20 콘크리트구조 휨 및 압축 설계기준.
12. 철근콘크리트 기둥에서 띠철근(Hoop Bar)의 역할을 두 가지 쓰시오.
- 역할 1
- 역할 2
정답과 해설 보기
정답: 축방향 주철근의 좌굴을 방지하고 수평력에 대한 전단보강 역할을 한다. 또한 코어콘크리트를 구속해 연성을 높인다.
인정 가능한 표현: 주근 좌굴 방지·전단보강
채점 핵심어: 주철근 좌굴 방지 · 전단 보강
풀이 순서
- 압축 주근을 횡구속하는 역할을 쓴다.
- 수평력에 의한 전단에 저항하는 역할을 쓴다.
띠철근은 주근 위치 고정과 코어콘크리트 구속에도 기여한다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원
해설 근거: KDS 14 20 50 철근상세와 KDS 14 20 22 전단 설계기준.
건축기사 실기 기출문제 · 건축적산

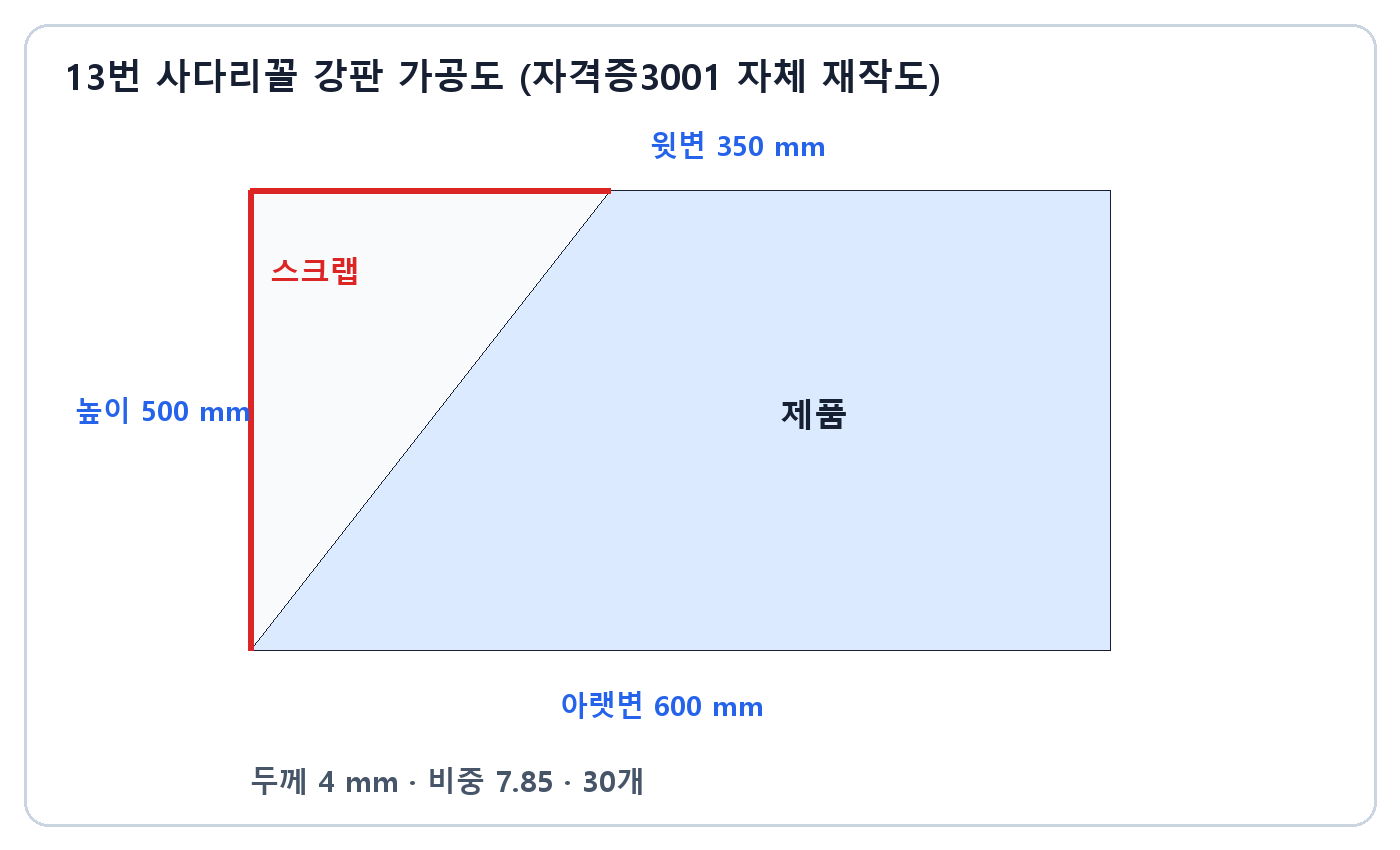

13. 두께 4 mm, 윗변 350 mm, 아랫변 600 mm, 높이 500 mm인 사다리꼴 강판 30개를 가공한다. 강재의 비중은 7.85이다. 원판 소요량과 삼각형 스크랩량을 구하시오.
- 원판 소요량
- 스크랩량
정답과 해설 보기
정답: 원판 소요량=(0.6×0.5×0.004)×7,850×30=282.60 kg. 스크랩량=(1/2×0.25×0.5×0.004)×7,850×30=58.875 kg≈58.88 kg.
인정 가능한 표현: 282.6kg·58.88kg
채점 핵심어: 원판 600×500 · 두께 0.004m · 7,850kg/m³ · 삼각형
풀이 순서
- 가공 전 원판 0.6×0.5 m의 체적을 구한다.
- 체적에 7,850 kg/m³와 30개를 곱한다.
- 절단 삼각형의 밑변은 0.6-0.35=0.25 m이다.
- 삼각형 체적에 밀도와 수량을 곱한다.
소요량은 제품 순중량이 아니라 절단 전 원판 구매중량으로 계산한다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: 강재 밀도와 도형의 면적·체적을 이용한 수량산출 원칙.
건축기사 실기 기출문제 · 건축구조
14. 길이 3.0 m, 단면 600×600 mm인 하단 고정·상단 자유 기둥의 세장비를 구하시오.
정답과 해설 보기
정답: 회전반경 r=600/√12=173.21 mm, K=2이므로 λ=KL/r=2×3,000/173.21=34.64.
인정 가능한 표현: 34.64
채점 핵심어: K=2 · r=600/√12 · KL/r
풀이 순서
- 고정-자유 조건의 유효길이계수 K=2를 적용한다.
- 정사각형 단면 회전반경 r=600/√12를 구한다.
- 2×3,000/173.21=34.64를 계산한다.
세장비는 무차원이며 좌굴길이와 최소 회전반경의 비다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: 탄성좌굴과 부재 세장비의 구조역학 정의 및 KDS 강구조 부재 기준.
건축기사 실기 기출문제 · 건축시공
15. 벽돌쌓기 방식 중 영식쌓기의 구조적 특징을 설명하시오.
정답과 해설 보기
정답: 길이쌓기 켜와 마구리쌓기 켜를 번갈아 쌓고 마구리켜 모서리에 반절·이오토막을 사용하여 통줄눈을 막는 견고한 쌓기법이다.
인정 가능한 표현: 길이·마구리 교대, 반절·이오토막, 통줄눈 방지
채점 핵심어: 길이쌓기 · 마구리쌓기 · 반절 · 이오토막 · 통줄눈 방지
풀이 순서
- 켜별 쌓기 방향을 교대로 쓴다.
- 모서리 토막 사용을 쓴다.
- 통줄눈 방지와 결합력 효과를 쓴다.
상하 세로줄눈을 어긋나게 하므로 벽체 결합력이 높다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원
해설 근거: KCS 41 34 01 조적공사 일반의 벽돌쌓기와 줄눈 시공.
16. 로이유리(Low-Emissivity Glass)와 단열간봉(Thermal Spacer)을 각각 설명하시오.
- 로이유리
- 단열간봉
정답과 해설 보기
정답: 로이유리는 은 등 저방사 금속막을 코팅하여 장파장 열복사를 반사하고 방사율·열관류율을 낮춘 유리이다. 단열간봉은 복층유리 가장자리에서 유리 사이 간격을 유지하면서 열교와 결로를 줄이는 저열전도성 간격재이다.
인정 가능한 표현: 저방사 금속막 유리·저전도 복층유리 간격재
채점 핵심어: 저방사막 · 열관류율 · 복층유리 · 간격 유지 · 열교 저감
풀이 순서
- 로이유리의 코팅과 복사열 저감 원리를 쓴다.
- 단열간봉의 간격 유지와 열교 저감 역할을 쓴다.
둘은 유리 중앙부와 가장자리의 단열성능을 각각 개선하는 구성요소다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KS L 2017 저방사 유리, KS L 2003 복층유리 및 KCS 외벽·유리공사 기준.
17. 커튼월공사에서 유리가 열파손되는 메커니즘을 설명하시오.
정답과 해설 보기
정답: 일사를 받는 유리 중앙부가 가열·팽창하는 반면 프레임에 가려진 가장자리는 상대적으로 저온·수축 상태에 남아 온도차 인장응력이 가장자리에 집중되고, 이 응력이 유리의 인장강도를 넘으면 가장자리에서 균열이 시작되어 파손된다.
인정 가능한 표현: 중앙 가열팽창·가장자리 저온구속·인장응력·균열
채점 핵심어: 온도차 · 중앙부 팽창 · 가장자리 구속 · 인장응력 · 균열
풀이 순서
- 일사를 받는 중앙부의 온도상승을 쓴다.
- 프레임 주변부의 저온·구속을 쓴다.
- 온도차 응력이 인장강도를 넘을 때 파손됨을 쓴다.
부분 그늘, 깊은 유리 물림, 흡수율이 큰 유리 등은 온도차를 키워 위험을 높인다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: KDS 41 80 20 유리구조 설계기준의 온도하중과 KCS 41 54 01 외벽공사의 설치 품질관리 원칙.
18. 커튼월 알루미늄바의 누수방지 대책을 시공 측면에서 네 가지 쓰시오.
- 대책 1
- 대책 2
- 대책 3
- 대책 4
정답과 해설 보기
정답: 알루미늄바 접합부 실런트 처리 / 스크루 고정부 실런트 처리 / 벽 패널과 알루미늄바 틈새 실런트 처리 / 위프홀(Weep Hole)로 침입수를 외부 배출.
인정 가능한 표현: 접합부·스크루·패널 틈새 실런트·위프홀
채점 핵심어: 실런트 · 접합부 · 스크루 · 패널 틈새 · Weep Hole
풀이 순서
- 부재 접합부를 밀봉한다.
- 관통 고정부를 밀봉한다.
- 패널 경계 틈새를 밀봉한다.
- 침입수 배수경로를 확보한다.
완전 차단만 의존하지 않고 2차 배수경로를 확보하는 것이 핵심이다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원
해설 근거: KCS 41 54 01 외벽공사 일반의 실링·배수·수밀성능 관리.
19. 적격심사낙찰제도와 종합심사낙찰제도를 각각 설명하시오.
- 적격심사낙찰제
- 종합심사낙찰제
정답과 해설 보기
정답: 적격심사낙찰제는 입찰가격과 시공경험·기술능력·경영상태 등 계약수행능력을 심사해 일정 기준 이상인 자를 낙찰자로 정한다. 종합심사낙찰제는 공사수행능력, 입찰금액, 사회적 책임 등의 점수를 종합하여 최고점자를 낙찰자로 정한다.
인정 가능한 표현: 가격+수행능력 기준통과·수행능력+가격+사회책임 최고점
채점 핵심어: 입찰가격 · 계약수행능력 · 공사수행능력 · 사회적 책임 · 합산점수
풀이 순서
- 적격심사는 기준점 통과형임을 쓴다.
- 종합심사는 여러 평가점수 합산 최고점 방식임을 쓴다.
두 제도 모두 최저가만으로 낙찰자를 정하지 않고 수행능력을 함께 본다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축시공 공개 복원해설
해설 근거: 국가계약법 시행령 제42조와 2024년 당시 계약예규의 적격·종합심사 낙찰기준.
20. 민간이 시설물을 준공한 뒤 소유권을 정부에 양도하고 정부가 지급하는 임대료로 투자비를 회수하는 민간투자방식의 명칭을 쓰시오.
정답과 해설 보기
정답: BTL(Build-Transfer-Lease). 민간이 시설을 건설한 뒤 소유권을 정부에 이전하고, 정부가 이를 임차해 지급하는 시설임대료로 투자비를 회수하는 방식이다.
인정 가능한 표현: BTL · Build-Transfer-Lease
채점 핵심어: Build · Transfer · Lease · 정부 임대료
풀이 순서
- 준공 뒤 소유권이 정부에 귀속됨을 확인한다.
- 정부 임대료로 투자비를 회수함을 확인한다.
- BTL로 쓴다.
사용료를 이용자에게 받아 회수하는 BTO와 달리 정부 지급 임대료가 회수원이다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 모두CBT 2024년 1회 이미지 복원 · 사회기반시설에 대한 민간투자법 제4조
해설 근거: 사회기반시설에 대한 민간투자법 제4조 제2호의 임대형 민간투자사업.
건축기사 실기 기출문제 · 품질관리
21. 품질관리계획서에 기입할 항목을 다음 후보 중 세 가지 쓰시오.
- 항목 1
- 항목 2
- 항목 3
정답과 해설 보기
정답: 건설공사 정보, 품질방침 및 품질목표, 현장 조직관리, 문서관리 중 세 가지.
인정 가능한 표현: 건설공사 정보·품질방침/목표·현장 조직·문서관리 중 3
채점 핵심어: 건설공사 정보 · 품질방침 · 품질목표 · 현장 조직 · 문서관리
풀이 순서
- 공사와 계약의 기본정보를 쓴다.
- 현장의 품질방침·목표를 쓴다.
- 조직과 책임 또는 문서관리 체계를 쓴다.
복원 문제는 세 항목을 요구하지만 가답안은 네 후보를 제시하므로 세 가지를 선택하도록 구성했다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 공정품질 공개 복원해설 · 시험일 당시 건설공사 품질관리 업무지침
해설 근거: 2024년 건설공사 품질관리 업무지침의 품질관리계획서 작성기준.
건축기사 실기 기출문제 · 공정관리

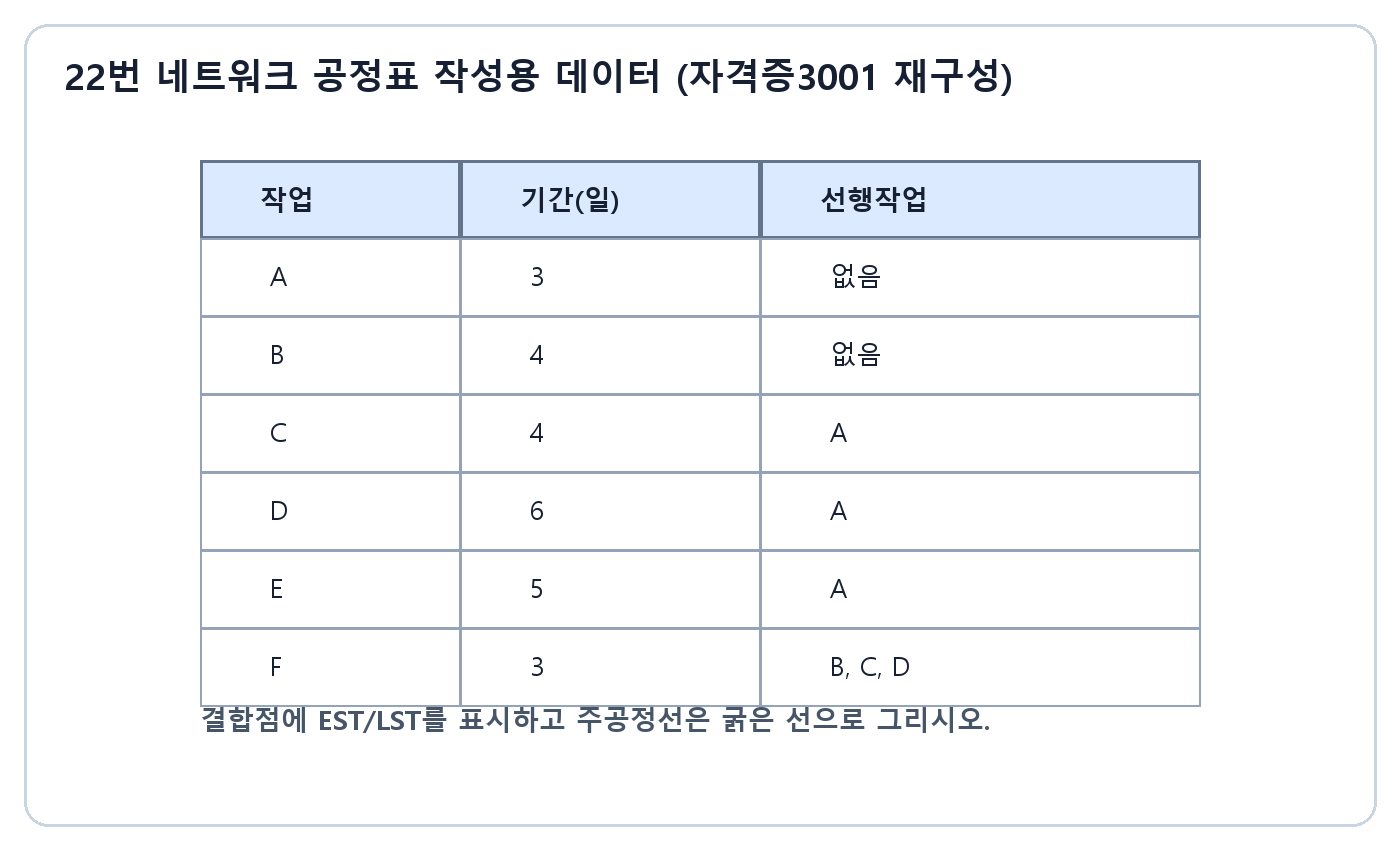

22. 표의 작업조건으로 ADM 네트워크 공정표를 작성하고, 결합점에 EST/LST를 표시하며 주공정선을 굵게 표시하시오.
- ADM 공정표와 EST/LST
- 주공정선
- 총공기
정답과 해설 보기
정답: 주공정선은 A-D-F, 총공기는 12일이다. 한 가지 올바른 ADM 번호체계는 1→2 A, 1→3 B, 2→4 C, 2→5 D, 2→8 E, 3·4·5→7 더미, 7→8 F이다. 결합점 EST/LST는 1:0/0, 2:3/3, 3:4/9, 4:7/9, 5:9/9, 7:9/9, 8:12/12이다.
인정 가능한 표현: CP A-D-F · 12일
채점 핵심어: ADM · EST/LST · A-D-F · 12일 · 더미
풀이 순서
- A와 B를 시작작업으로 배치한다.
- C·D·E는 A 뒤에 배치한다.
- F 앞에서 B·C·D 완료조건을 더미로 결합한다.
- 전진·후진계산으로 EST/LST를 적는다.
- 최장경로 A-D-F=3+6+3=12일을 굵게 표시한다.
결합점 번호는 달라도 선후관계, 일정값, 더미 논리와 주공정선이 맞으면 같은 공정표다. E는 A 뒤에 시작하지만 F의 선행작업은 아니며 프로젝트 종료점에서 합류한다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 공정품질 공개 복원해설
해설 근거: CPM/PERT 공정관리의 ADM 전진·후진계산과 주공정선 정의.
건축기사 실기 기출문제 · 건축구조

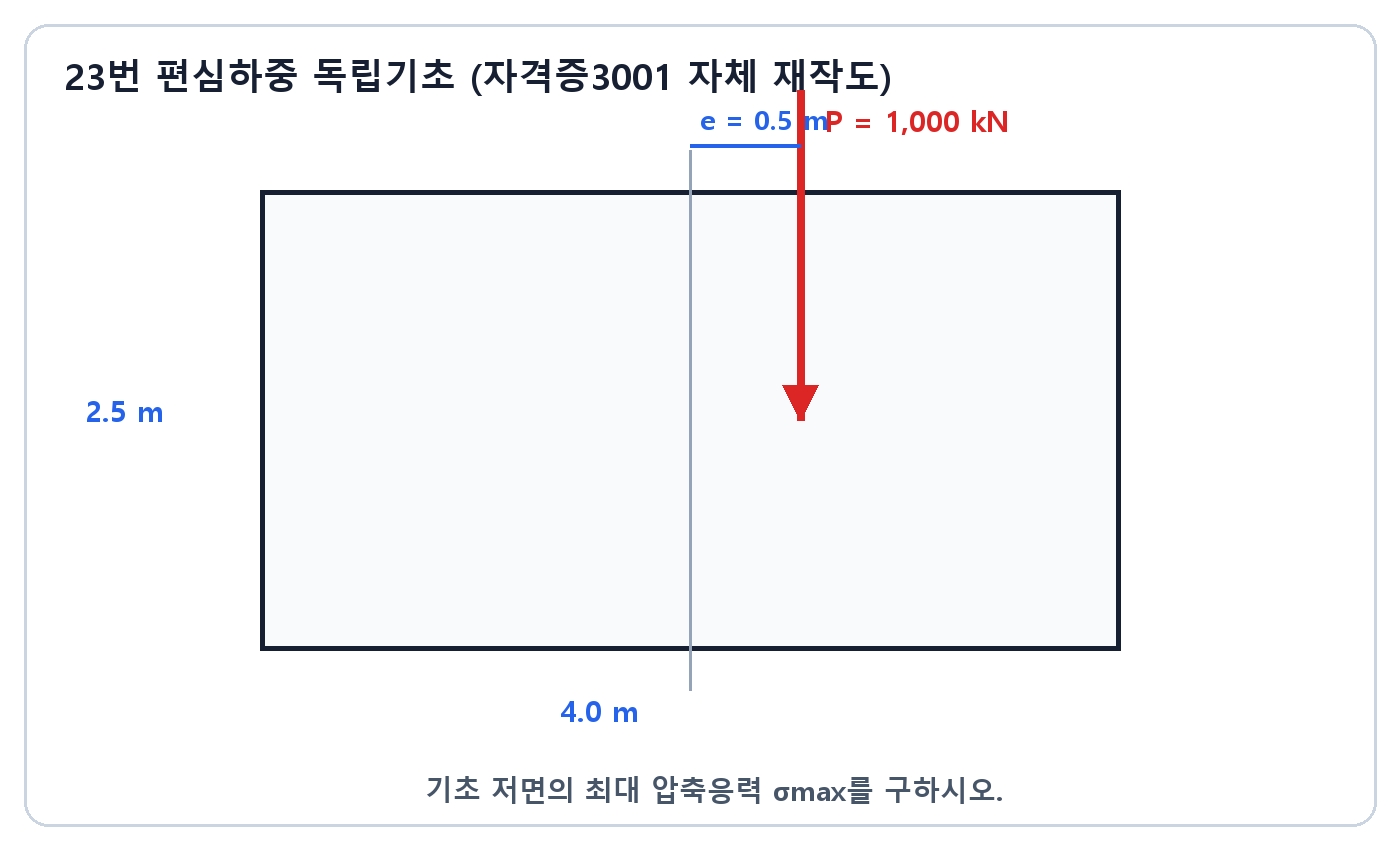

23. 2.5 m×4.0 m 독립기초에 P=1,000 kN이 4.0 m 방향으로 편심거리 e=0.5 m만큼 떨어져 작용할 때 기초 저면의 최대 압축응력을 구하시오.
정답과 해설 보기
정답: M=P·e=500 kN·m, P/A=0.100 MPa, M/Z=0.075 MPa이므로 σmax=-(P/A+M/Z)=-0.175 MPa, 압축응력의 크기는 0.175 MPa이다.
인정 가능한 표현: -0.175MPa · 0.175MPa 압축
채점 핵심어: P/A · M/Z · Z=bh²/6 · 0.175 MPa
풀이 순서
- 면적 A=2.5×4.0=10 m²를 구한다.
- 편심모멘트 M=1,000×0.5=500 kN·m.
- 4 m 방향 단면계수 Z=2.5×4²/6을 쓴다.
- P/A+M/Z=0.100+0.075=0.175 MPa.
e=0.5 m는 핵심반경 4/6 m보다 작아 저면 전체가 압축을 받는 선형분포로 계산할 수 있다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔 Q&A 148746 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: KDS 41 19 00 건축물 기초구조 설계기준과 편심축력의 탄성응력식.
24. 내진구조, 제진구조, 면진구조를 각각 설명하시오.
- 내진구조
- 제진구조
- 면진구조
정답과 해설 보기
정답: 내진구조는 구조체 자체의 강도·강성·연성으로 지진력에 저항한다. 제진구조는 댐퍼 등 장치로 지진에너지를 흡수·소산해 응답을 줄인다. 면진구조는 지반과 상부구조 사이에 면진장치를 두어 지반진동 전달을 줄인다.
인정 가능한 표현: 구조체 저항·에너지 흡수소산·지반진동 분리
채점 핵심어: 구조체 자체 · 댐퍼 · 에너지 소산 · 면진장치 · 진동 전달 감소
풀이 순서
- 내진은 구조체의 직접 저항으로 구분한다.
- 제진은 감쇠장치의 에너지 소산으로 구분한다.
- 면진은 지반과 구조물의 동적 분리로 구분한다.
세 방식은 지진력을 견디는 방식, 줄이는 방식, 전달을 차단하는 방식으로 비교하면 구분하기 쉽다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: KDS 41 17 00 건축물 내진설계기준의 내진구조시스템과 감쇠·면진시스템 개념.

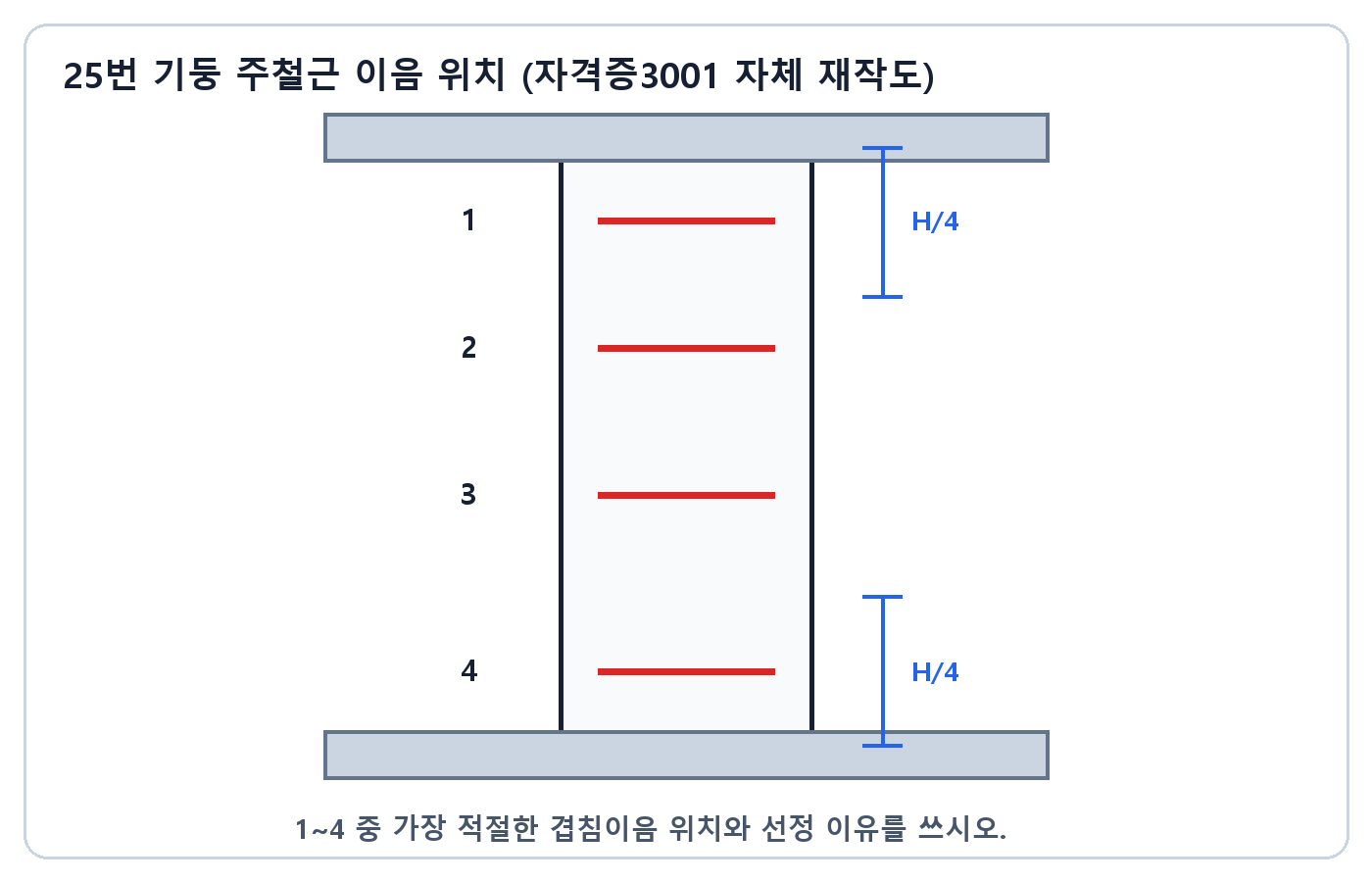

25. 그림의 라멘조 철근콘크리트 기둥에서 주철근 겹침이음 위치로 가장 적절한 번호를 고르고 그 이유를 쓰시오.
- 이음 위치
- 선정 이유
정답과 해설 보기
정답: 3번. 보-기둥 접합부와 기둥 단부를 피한 중앙부는 휨모멘트와 휨응력이 상대적으로 작아 이음에 유리하기 때문이다.
인정 가능한 표현: 3번·중앙부 휨응력 작음
채점 핵심어: 3번 · 중앙부 · 휨모멘트 작음 · 단부 회피
풀이 순서
- 상하 보 접합부와 H/4 단부구간을 피한다.
- 중앙부 후보 3을 선택한다.
- 휨응력이 상대적으로 작다는 이유를 쓴다.
3번은 복원 도면이 의도한 특수모멘트골조형 답이다. 실제 일반기둥의 보편 규칙으로 단정하면 안 되며 설계도서, 이음길이, 횡보강근과 내진상세를 함께 따라야 한다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: KDS 14 20 52 정착·이음 및 KDS 14 20 80 특수모멘트골조의 기둥 중앙 절반 이내 겹침이음·횡보강 조건.

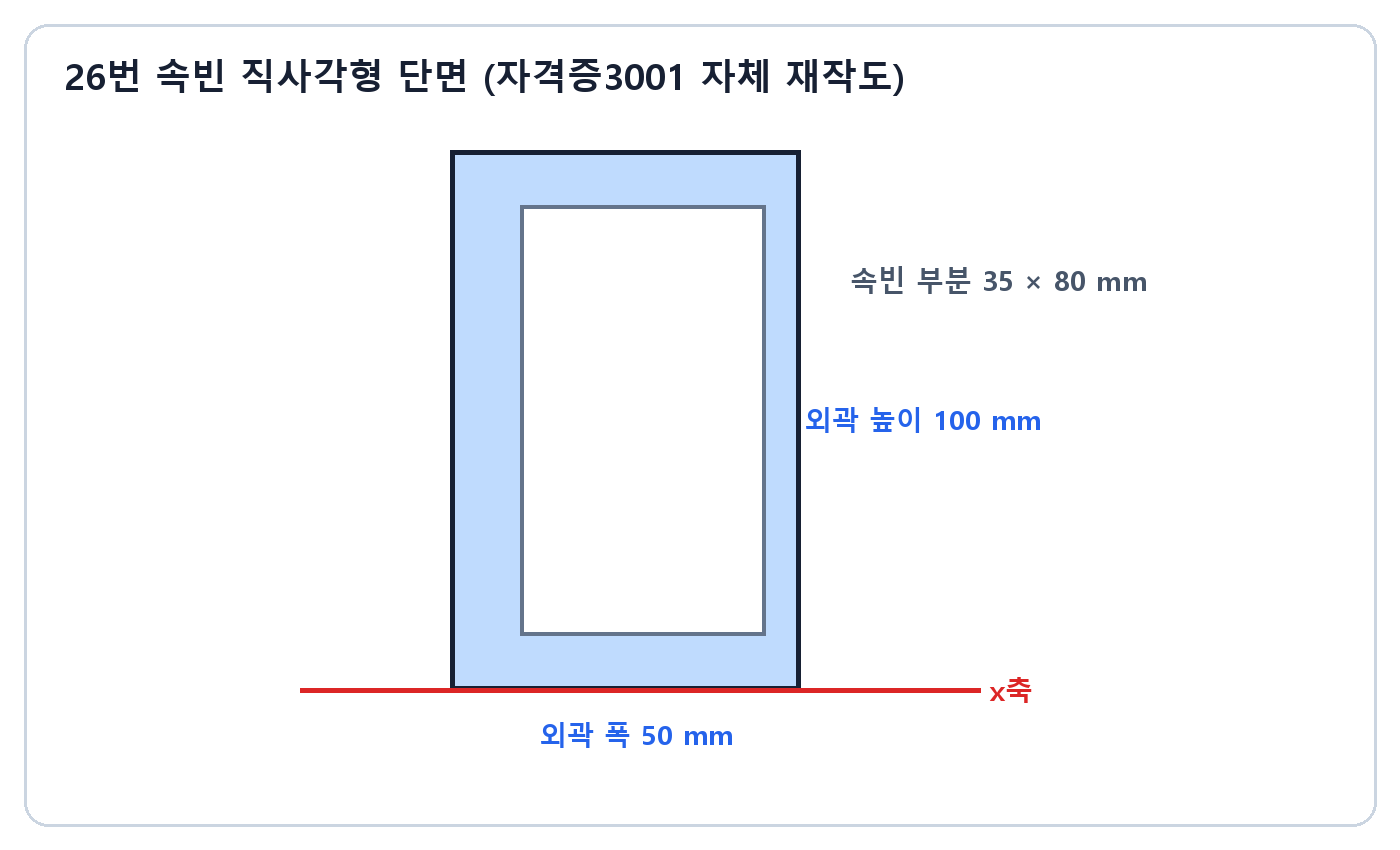

26. 외곽 50×100 mm, 속빈 부분 35×80 mm인 단면의 하단 x축에 대한 단면1차모멘트 Gx를 구하시오.
정답과 해설 보기
정답: Gx=(50×100)×50-(35×80)×50=110,000 mm³.
인정 가능한 표현: 110000mm³
채점 핵심어: 전체 단면 · 공제 단면 · 도심거리 50mm · 110,000 mm³
풀이 순서
- 외곽 직사각형의 면적과 x축에서 도심거리 50 mm를 곱한다.
- 속빈 직사각형도 도심거리 50 mm를 곱한다.
- 외곽값에서 속빈값을 빼 110,000 mm³를 얻는다.
두 직사각형의 높이 중심이 같아 x축에서 도심까지 거리는 모두 50 mm다.
복원 근거: 한솔 명의 26문항 복원본 공개 전사 · 모두CBT 2024년 1회 26문항 · 한솔아카데미 건축구조 공개 복원해설
해설 근거: 단면1차모멘트 Q=ΣAy의 구조역학 정의.
건축기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
