토목기사 실기 기출문제 2020년 2회 후기복원
토목기사 실기 기출문제 2020년 2회 공개 복원 25문항·100점을 독립 문장과 도식으로 재구성했습니다. Q16은 원이미지의 4점을 적용하고 계산·표·결손 경계를 함께 제공합니다.
© 자격증3001. 이 토목기사 실기 기출문제 게시물의 문제 재구성 문장, 해설, 재작성 도식, 편집 및 PDF 디자인은 자격증3001의 저작권 보호를 받습니다. 국가기술자격 시험 및 관련 명칭의 권리는 해당 기관에 있으며, 본 자료는 Q-Net 공식 문제지 또는 공식 해설이 아닙니다. 무단 복제·재배포를 금합니다.
토목기사 실기 기출문제 2020년 2회 후기복원 안내
토목기사 실기 기출문제 2020년 2회 후기복원입니다. 문제지를 먼저 풀고 독립 계산, 채점 핵심어, 재도화 도면, Q16 배점과 Q18·Q25 복원 경계를 확인하세요.
토목기사 실기 기출문제 자료이며 Q-Net 공식 문제지나 공식 답안이 아닙니다. 2020년 7월 28일 공개된 한솔 이미지 15장의 사실·순서·배점만 추출해 새 문장과 신규 도식으로 구성했습니다. Q16은 OCR에 배점이 빠졌지만 원이미지에 4점이 보이며 이를 적용해야 100점입니다. Q18 연료는 정확 공기와 정수 공기의 차이를 구분하고 Q25는 복원본의 신유형 표기를 보존합니다.
토목기사 실기 기출문제 · 토목설계 및 시공 실무
1. 암반조사 결과 RQD=60, 절리군수 Jn=6, 절리거칠기 Jr=2, 절리변질계수 Ja=2, 지하수계수 Jw=1, 응력저감계수 SRF=1이다. Barton Q값을 구하시오.
- Q값
정답과 해설 보기
정답: Q=10
인정 가능한 표현: 10 · Q=10
채점 핵심어: RQD/Jn · Jr/Ja · Jw/SRF · 10
풀이 순서
- Q=(RQD/Jn)(Jr/Ja)(Jw/SRF)를 쓴다.
- (60/6)(2/2)(1/1)=10이다.
Q-system은 암질·절리면·지하수·응력 조건을 세 비로 묶는 경험적 암반분류다. 모든 입력은 무차원이다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 토목기사 실기 기출문제 해설 근거. 해설 근거: 2026-08-26 확인. KDS 터널 설계의 지반분류와 암반상태 평가 원리로 식의 각 항과 단위를 확인했다.

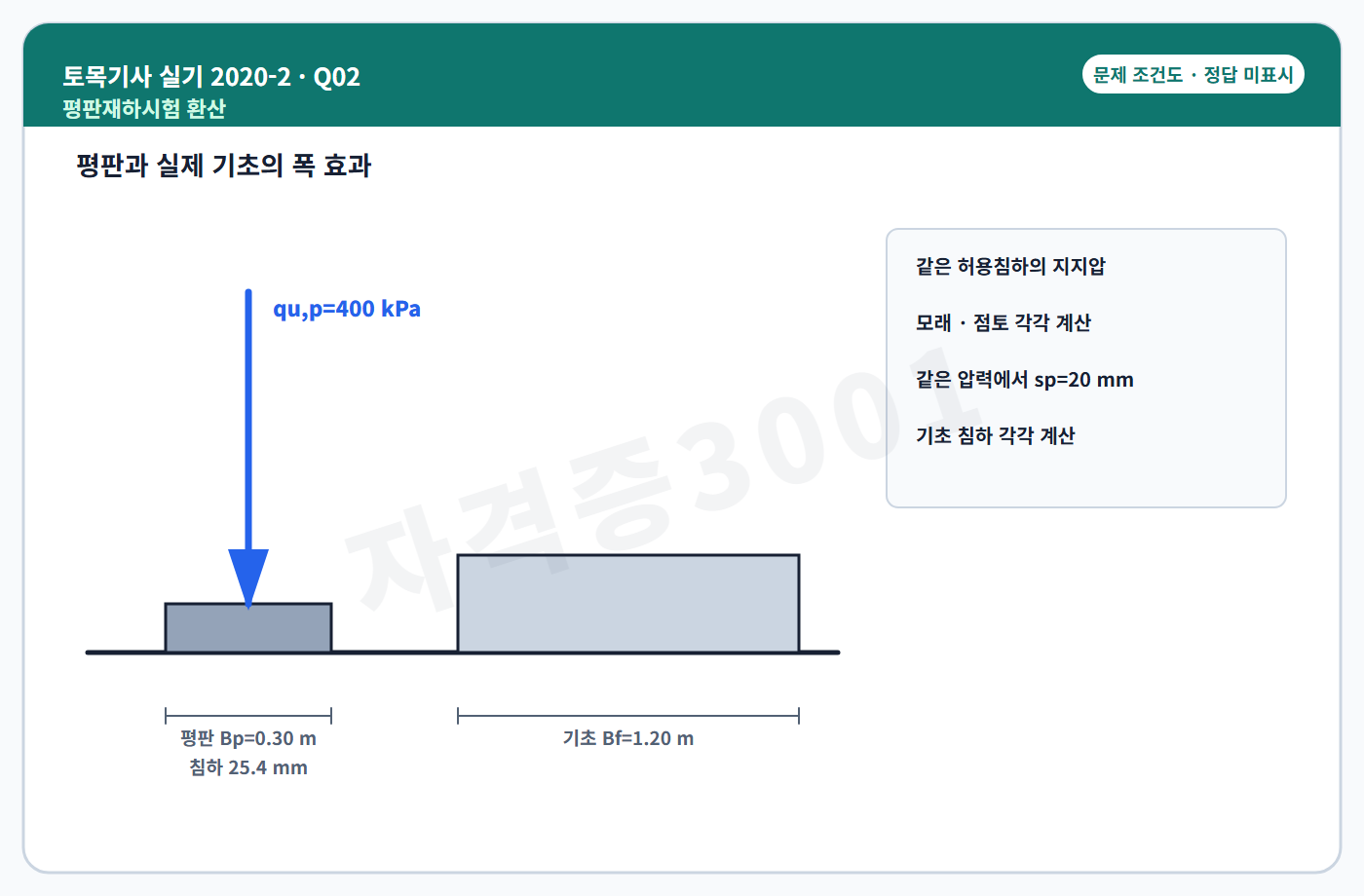

2. 폭 0.30 m 평판의 재하시험에서 침하 25.4 mm일 때 극한지지압이 400 kPa였다. 폭 1.20 m 실제 기초에 대해 (1) 같은 허용침하일 때 모래·점토의 극한지지압, (2) 같은 하중강도에서 평판침하가 20 mm일 때 모래·점토 기초침하를 구하시오.
- 같은 허용침하의 모래 지지압
- 같은 허용침하의 점토 지지압
- 같은 압력의 모래 침하
- 같은 압력의 점토 침하
정답과 해설 보기
정답: 모래 1,600 kPa, 점토 400 kPa; 모래침하 51.2 mm, 점토침하 80 mm
인정 가능한 표현: 1600 kPa·400 kPa·51.2 mm·80 mm
채점 핵심어: Bf/Bp · 2Bf/(Bf+Bp) · 51.2 · 80
풀이 순서
- 같은 허용침하에서 모래는 400×1.20/0.30=1,600 kPa, 점토는 400 kPa로 둔다.
- 모래 침하는 20[2×1.20/(1.20+0.30)]²=51.2 mm이다.
- 점토 침하는 20×1.20/0.30=80 mm이다.
지문이 제시한 평판-기초 환산관계를 적용하는 문제다. 모래와 점토의 폭 효과 관계를 바꾸어 쓰지 않는다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 얕은기초의 평판재하시험·침하 검토 범위와 지문 환산식의 치원을 확인했다.
3. 흙의 다짐을 간단히 정의하고, 다짐으로 기대되는 공학적 효과를 세 가지 쓰시오.
- 다짐 정의
- 효과 ①
- 효과 ②
- 효과 ③
정답과 해설 보기
정답: 기계적 에너지로 흙입자 사이 공기를 줄이고 입자간 거리를 좁히는 작업이다. 전단강도·지지력 증가, 압축성·침하 감소, 투수성 감소 중 세 가지를 쓴다.
인정 가능한 표현: 공기 제거·입자간격 감소 / 강도·지지력 증가 / 침하·투수성 감소
채점 핵심어: 기계적 에너지 · 간극 공기 · 전단강도 · 침하 · 투수성
풀이 순서
- 함수비 조절과 기계적 에너지로 간극 공기를 줄인다고 정의한다.
- 서로 다른 성능 변화 세 가지를 방향과 함께 쓴다.
다짐은 압밀과 구분해야 한다. 즉시 가해진 기계적 에너지로 주로 공기를 배출하는 과정이다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KCS 토공의 다짐·현장밀도 관리 원리로 정의와 효과를 정리했다.

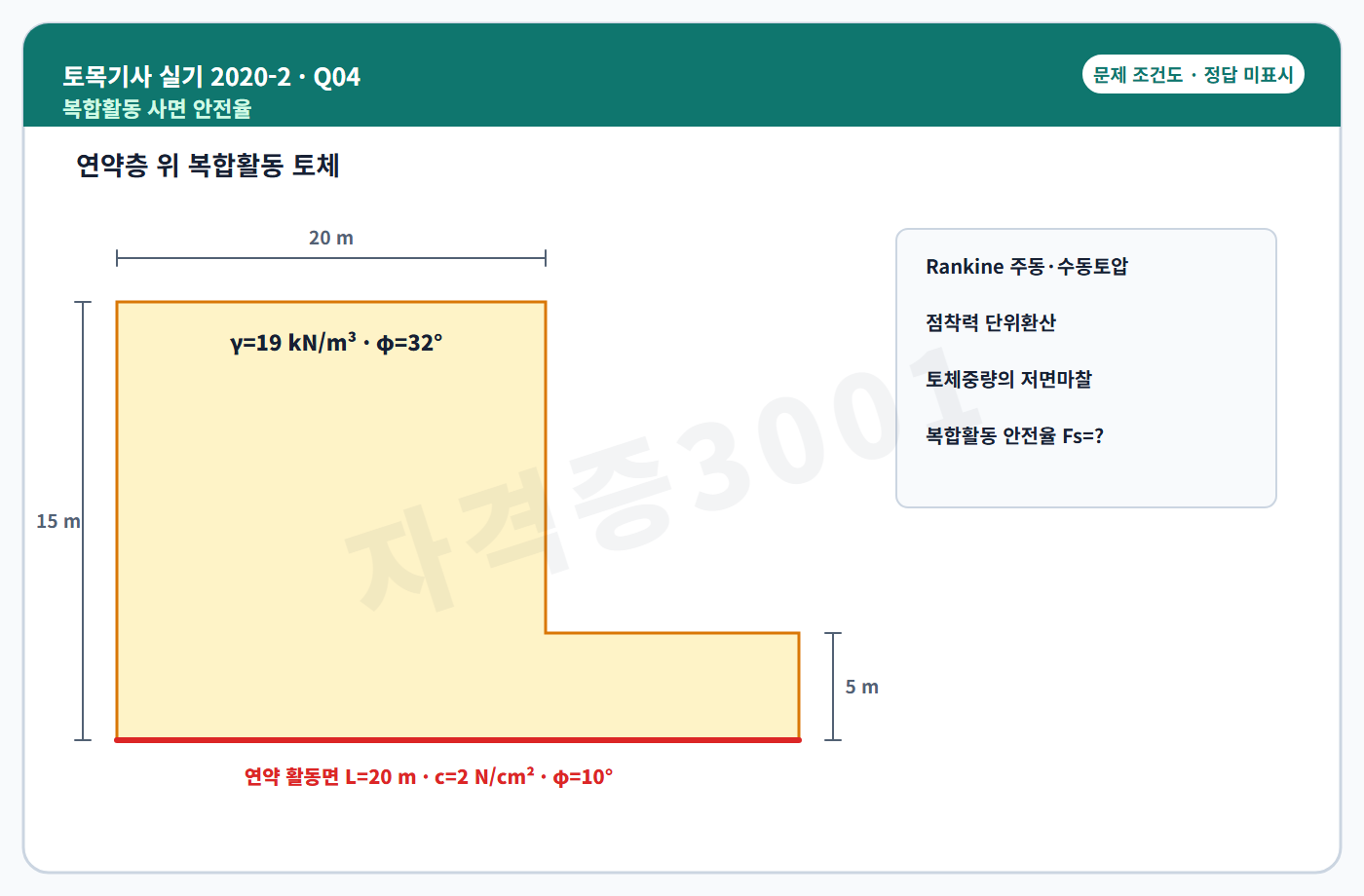

4. 연약층 위 토체의 단위폭 복합활동을 검토한다. 상부 토체는 γ=19 kN/m³, φ=32°, c=0, 주동측 높이 15 m, 수동측 높이 5 m이며 상단 수평길이는 20 m이다. 활동면은 L=20 m, c=2 N/cm², φ=10°이다. Rankine 토압과 활동면 저항으로 안전율을 구하시오.
- 주동토압
- 수동토압
- 점착·마찰 저항
- 안전율
정답과 해설 보기
정답: Pa=656.77, Pp=772.96, cL=400, Wtanφ=670.04 kN/m, Fs=2.81
인정 가능한 표현: 2.81 · Fs=2.81
채점 핵심어: 656.77 · 772.96 · 400 · 670.04 · 2.81
풀이 순서
- Pa=0.5×19×15²tan²(45°−32°/2)=656.77 kN/m이다.
- Pp=0.5×19×5²tan²(45°+32°/2)=772.96 kN/m이다.
- c=20 kPa이므로 cL=400 kN/m, Wtan10°=670.04 kN/m이다.
- Fs=(400+670.04+772.96)/656.77=2.81이다.
점착력 2 N/cm²는 20 kPa로 환산한다. 수동토압·점착·저면마찰은 저항측, 주동토압은 활동측이다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 토목기사 실기 기출문제 해설 근거. 해설 근거: 2026-08-26 확인. KDS 쌓기·깎기의 복합활동면 전단저항과 Rankine 토압 평형으로 독립 검산했다.

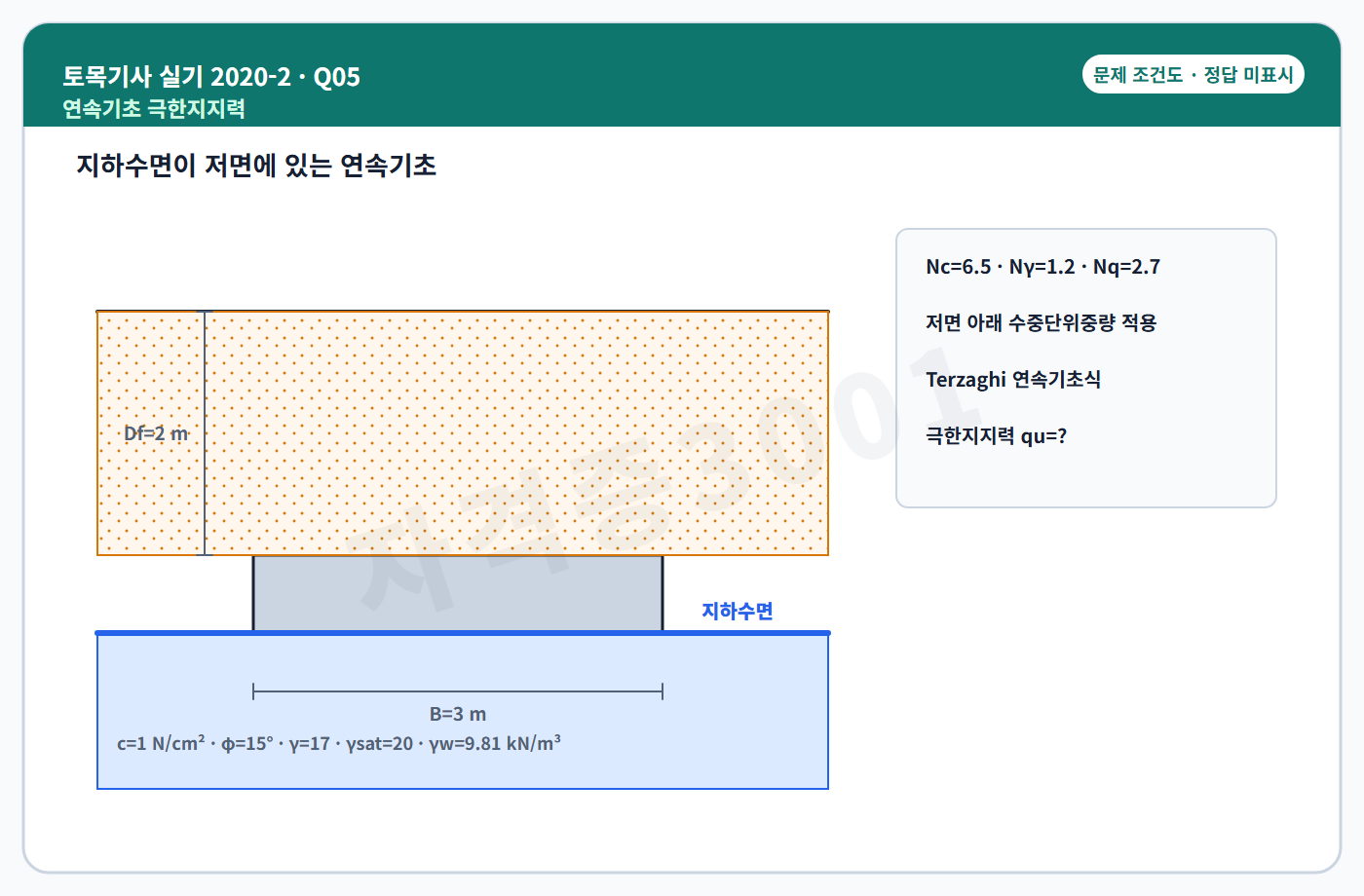

5. 폭 B=3 m, 근입깊이 Df=2 m인 연속기초가 있다. c=1 N/cm², φ=15°, 기초 위 흙 γ=17 kN/m³, 기초저면 아래 γsat=20 kN/m³, γw=9.81 kN/m³이며 Nc=6.5, Nγ=1.2, Nq=2.7이다. Terzaghi 식으로 극한지지력을 구하시오.
- 수중단위중량
- 극한지지력
정답과 해설 보기
정답: γ′=10.19 kN/m³, qu=175.14 kPa
인정 가능한 표현: 175.14 kPa
채점 핵심어: c=10 kPa · γ′=10.19 · Terzaghi · 175.14
풀이 순서
- c=10 kPa, 기초저면 아래 γ′=20−9.81=10.19 kN/m³로 바꾼다.
- qu=cNc+0.5γ′BNγ+γDfNq에 대입한다.
- 65+18.342+91.8=175.14 kPa이다.
점착력과 단위중량의 단위를 kPa·kN/m³로 통일하고 지하수 아래 Nγ항에는 수중단위중량을 쓴다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 얕은기초의 지지력과 지하수 영향 원리로 각 항을 독립 확인했다.
6. 흙막이벽의 근입깊이를 결정할 때 반드시 검토할 안정항목 세 가지를 쓰시오.
- 항목 ①
- 항목 ②
- 항목 ③
정답과 해설 보기
정답: 토압에 대한 안정, 히빙 안정, 파이핑 안정
인정 가능한 표현: 토압·히빙·파이핑
채점 핵심어: 토압 · 히빙 · 파이핑
풀이 순서
- 벽체 전후 토압 평형을 검토한다.
- 점성토 저면 히빙과 사질토 침투 파이핑을 각각 검토한다.
근입깊이는 단순한 벽체 길이가 아니라 토압평형과 굴착저면 파괴를 함께 만족해야 한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 가설흙막이의 근입부 토압·히빙·파이핑 안정 항목으로 확인했다.
7. 지하수로 인해 구조물 바닥에 작용하는 양압력에 저항하는 방법을 세 가지 쓰시오.
- 방법 ①
- 방법 ②
- 방법 ③
정답과 해설 보기
정답: 구조물 자중 증대, 부력저항 앵커 설치, 영구배수시설 설치
인정 가능한 표현: 자중·부력앵커·영구배수
채점 핵심어: 자중 · 앵커 · 영구배수
풀이 순서
- 하향력을 키우는 자중 증대와 인장저항 앵커를 구분한다.
- 지하수압 자체를 낮추는 영구배수 방법을 추가한다.
영구배수는 유지관리와 배수중단 위험을 함께 검토해야 하며 앵커는 인발저항을 별도로 확인한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 가설흙막이의 부력·양압 검토와 현행 굴착 안전 법령의 작업계획 원리를 참고했다.
8. 도심지 지하굴착의 안전관리를 위해 사용하는 계측기 종류를 세 가지 쓰시오.
- 계측기 ①
- 계측기 ②
- 계측기 ③
정답과 해설 보기
정답: 간극수압계, 토압계, 지표침하계, 건물경사계, 변형률계 중 세 가지
인정 가능한 표현: 간극수압계·토압계·지표침하계 · 건물경사계·변형률계 포함 3개
채점 핵심어: 수압 · 토압 · 변위 또는 경사
풀이 순서
- 지반·벽체·인접구조물의 거동을 나누어 선정한다.
- 서로 다른 물리량을 재는 계측기 세 가지를 쓴다.
계측기는 명칭만 나열하지 말고 현장 위험요소에 맞춰 수압·토압·변위·경사를 포괄해야 한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 가설흙막이와 산업안전보건기준상 굴착작업 사전조사·계획의 현행 경계를 확인했다.

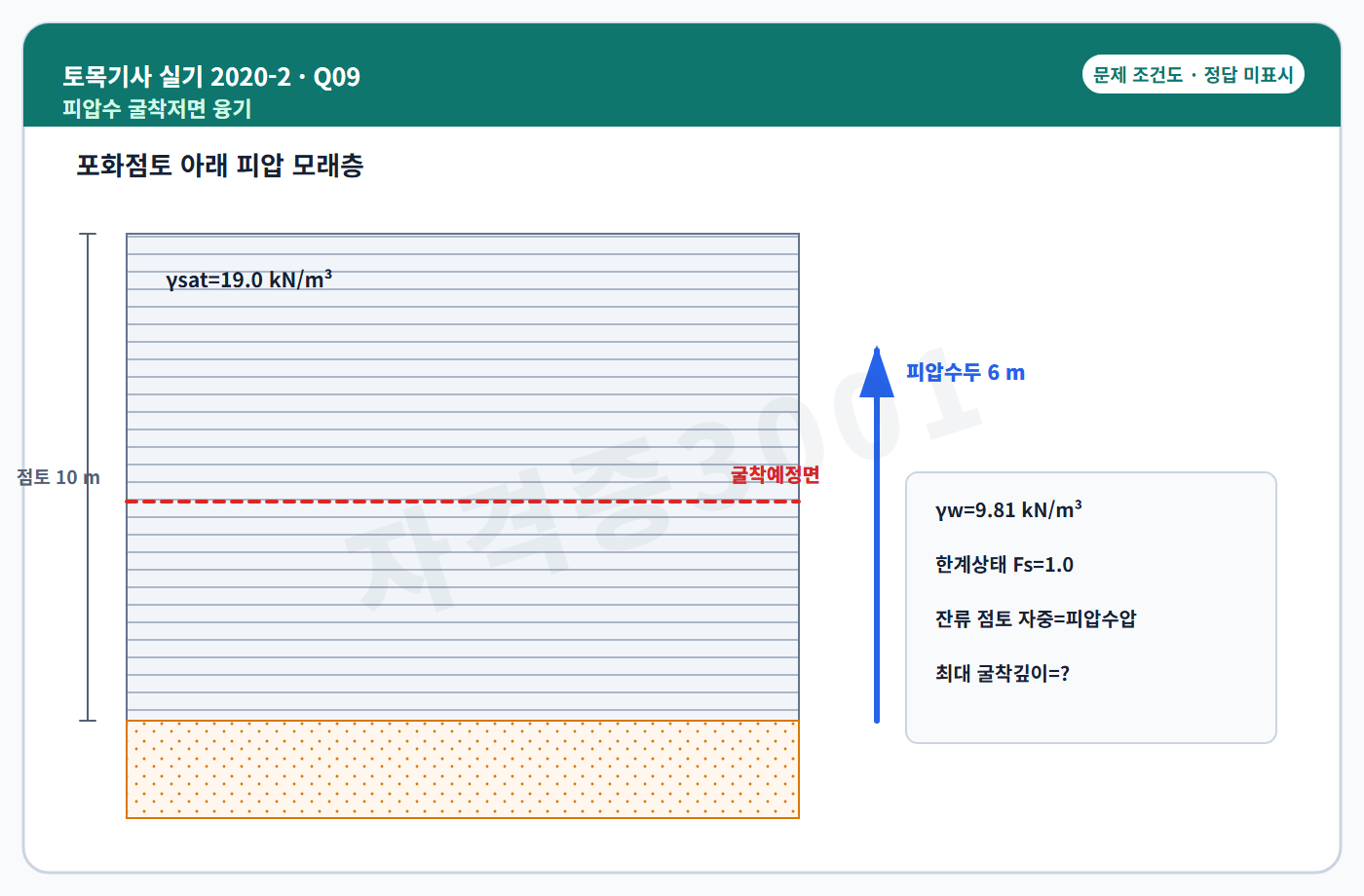

9. 두께 10 m의 포화점토 아래 모래층에 6 m 피압수두가 작용한다. 점토 γsat=19.0 kN/m³, 물 γw=9.81 kN/m³일 때 저면이 솟지 않는 최대 굴착깊이를 구하시오.
- 잔류 점토두께
- 최대 굴착깊이
정답과 해설 보기
정답: 잔류 점토두께 3.10 m, Hmax=6.90 m
인정 가능한 표현: 6.90 m
채점 핵심어: 피압수두 6 m · γsat 19 · 잔류두께 · 6.90
풀이 순서
- 굴착 후 남은 점토의 자중과 피압수압을 같게 두면 잔류두께는 6×9.81/19=3.10 m이다.
- 전체 10 m에서 잔류두께를 빼면 Hmax=6.90 m이다.
한계상태의 안전율은 1.0으로 둔 계산이다. 실제 설계에는 요구안전율과 시공단계 수위변동을 추가한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 가설흙막이의 피압수·굴착저면 융기 검토 원리로 독립 계산했다.
10. 자립시간이 짧은 지반의 터널 막장을 안정시키는 보조공법을 세 가지 쓰시오.
- 공법 ①
- 공법 ②
- 공법 ③
정답과 해설 보기
정답: 막장면 숏크리트, 막장면 록볼트, 약액주입, 포어폴링, 미니 파이프루프 중 세 가지
인정 가능한 표현: 숏크리트·록볼트·약액주입 · 포어폴링·미니 파이프루프 포함 3개
채점 핵심어: 막장면 · 숏크리트 또는 록볼트 · 선행보강 또는 주입
풀이 순서
- 막장면 자체 보강과 굴착 전 선행보강을 구분한다.
- 서로 다른 공법 세 가지를 통용 명칭으로 쓴다.
공법명은 역할이 겹쳐도 별개의 시공법이어야 하며 같은 공법의 한글·영문을 중복 답으로 세지 않는다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 터널굴착의 막장 자립성과 선행보강·주입 원리로 통용 명칭을 확인했다.
11. 터널 보강에 사용하는 록볼트의 대표 효과를 세 가지 쓰시오.
- 효과 ①
- 효과 ②
- 효과 ③
정답과 해설 보기
정답: 봉합효과, 보 형성효과, 내압효과, 아치 형성효과, 지반보강효과 중 세 가지
인정 가능한 표현: 봉합·보형성·내압 · 아치형성·지반보강 포함 3개
채점 핵심어: 봉합 · 보 형성 · 내압 또는 아치
풀이 순서
- 불연속 암괴를 묶는 봉합효과를 쓴다.
- 보·아치 형성 또는 내압에 의한 구속효과에서 두 가지를 더 쓴다.
록볼트는 느슨해진 암괴를 매다는 기능뿐 아니라 주변암반의 자립 아치와 구속압을 형성한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 터널굴착·지보의 록볼트 보강기구로 정리했다.
12. 도로 지하배수용 암거의 배열방식을 세 가지 쓰시오.
- 배열 ①
- 배열 ②
- 배열 ③
정답과 해설 보기
정답: 자연식, 빗식, 차단식, 집단식, 어골식 중 세 가지
인정 가능한 표현: 자연식·빗식·차단식 · 집단식·어골식 포함 3개
채점 핵심어: 암거 배열 · 서로 다른 3형식
풀이 순서
- 집수방향과 지형조건이 다른 배열을 구분한다.
- 다섯 후보 중 세 가지를 쓴다.
배열 명칭은 지형·지하수 흐름에 따른 평면배치 분류이며, 서로 다른 집수형상을 중복 없이 구분한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 도로토공·배수계획의 지하배수 배치 원리로 확인했다.
13. 관암거 직경 D=0.20 m, 평균유속 V=0.8 m/s, 길이 L=300 m이다. V=20√(Dh/L)을 사용해 필요한 낙차 h를 구하시오.
- 필요 낙차
정답과 해설 보기
정답: h=2.40 m
인정 가능한 표현: 2.40 m · 약 2.4 m
채점 핵심어: h=(V/20)²L/D · 2.40
풀이 순서
- 식을 h=(V/20)²L/D로 정리한다.
- (0.8/20)²×300/0.20=2.40 m이다.
문제에서 지정한 경험식을 사용하고 D·L·h의 길이단위를 통일한다. 경험식의 계수 20을 임의로 바꾸지 않는다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. Q-Net 토목기사 관수로·배수 범위와 도로배수의 흐름 원리로 단위를 검토했다.
14. 댐 홍수위를 안전하게 배제하는 여수로 형식을 세 가지 쓰시오.
- 형식 ①
- 형식 ②
- 형식 ③
정답과 해설 보기
정답: 측수로형, 슈트형, 나팔관형, 사이펀형, 터널형 중 세 가지
인정 가능한 표현: 측수로·슈트·나팔관 · 사이펀·터널 포함 3개
채점 핵심어: 여수로 · 서로 다른 3형식
풀이 순서
- 유입부와 방류로의 형상에 따라 형식을 구분한다.
- 서로 다른 형식 세 가지를 쓴다.
여수로는 계획홍수를 댐체와 기초에 위해 없이 하류로 방류하는 시설이며, 형식명은 유입부와 방류로 형상으로 구분한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 댐 설계계획의 홍수배제와 여수로 기능·형식으로 확인했다.
15. 성토재를 확보할 토취장 선정조건을 세 가지 쓰시오.
- 조건 ①
- 조건 ②
- 조건 ③
정답과 해설 보기
정답: 적합한 토질과 충분한 토량, 짧은 운반거리와 양호한 운반로, 굴착·적재가 쉬운 지형, 양호한 배수·사면안정, 경제성 중 세 가지
인정 가능한 표현: 토질·토량·운반 · 지형·배수·안정·경제성 포함 3개
채점 핵심어: 토질 · 토량 · 운반 또는 배수
풀이 순서
- 재료 품질과 확보 가능한 수량을 확인한다.
- 채취·운반·배수·안정·경제성 중 서로 다른 조건을 추가한다.
토취장은 재료 적합성뿐 아니라 운반과 채취 뒤 사면·배수·복구까지 검토한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 도로토공의 재료원 선정과 운반·배수계획 원리로 정리했다.

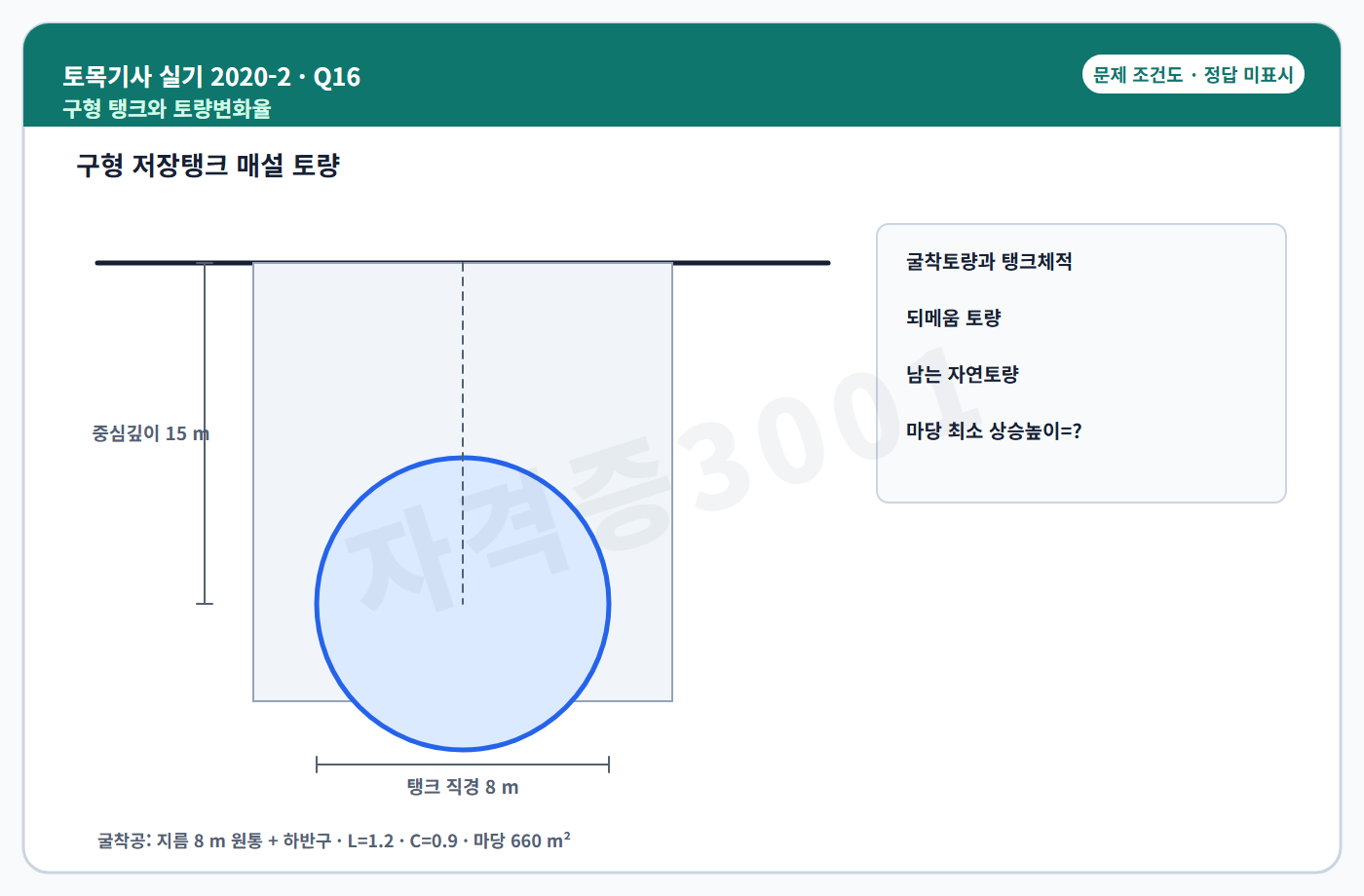

16. 직경 8 m 구형 저장탱크를 지표에서 탱크 중심까지 15 m 깊이로 매설한다. 굴착공은 직경 8 m 원통과 탱크 하반구 체적으로 보고, 굴착토의 L=1.2, 되메움 C=0.9이다. 남은 흙을 660 m² 마당에 다질 때 최소 상승높이를 구하시오.
- 굴착토량
- 탱크체적
- 되메움량
- 잔토와 상승높이
정답과 해설 보기
정답: 굴착 888.02 m³, 탱크 268.08 m³, 되메움 688.82 m³, 잔토 199.20 m³, 상승높이 0.27 m
인정 가능한 표현: 0.27 m · 약 27 cm
채점 핵심어: 888.02 · 268.08 · 688.82 · 199.20 · 0.27
풀이 순서
- 굴착은 π8²/4×15+0.5×4π4³/3=888.02 m³이다.
- 탱크체적은 4π4³/3=268.08 m³이다.
- 되메움 본바닥토량은 (888.02−268.08)/0.9=688.82 m³이다.
- 잔토 199.20 m³를 다지면 199.20×0.9/660=0.27 m이다.
굴착 바닥이 구 하반부를 감싸므로 원통에 하반구를 더한다. 되메움과 마당 성토에서 C 적용 방향을 구분한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 도로토공의 토량변화율과 질량보존 원리로 각 체적을 독립 검산했다.

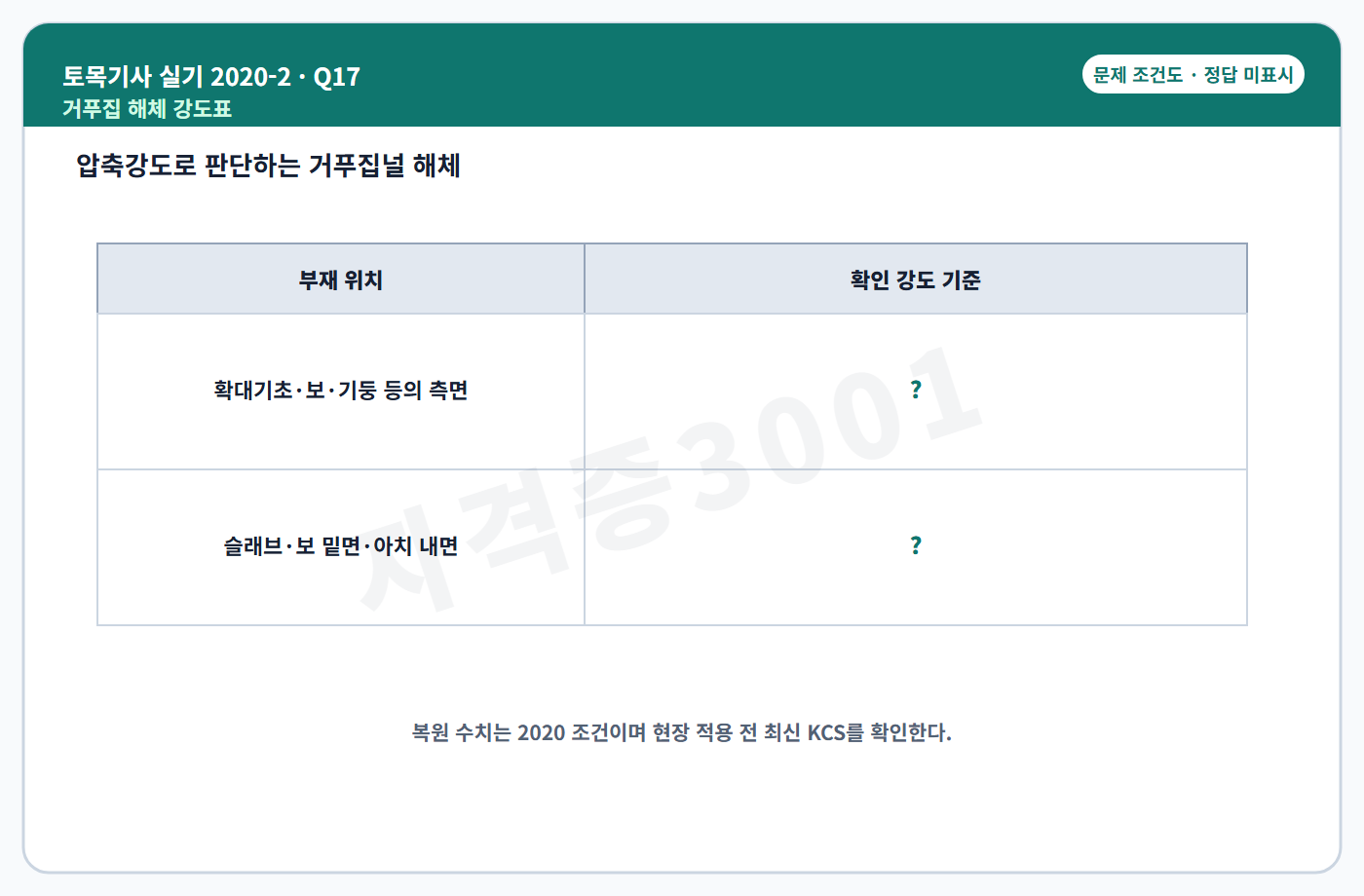

17. 콘크리트 압축강도 시험으로 거푸집널 해체시기를 정한다. (1) 확대기초·보·기둥 등의 측면, (2) 슬래브·보 밑면과 아치 내면에 필요한 강도를 쓰시오.
- 측면 기준
- 밑면·아치 기준
정답과 해설 보기
정답: 측면 5 MPa, 밑면·아치 14 MPa 이상이면서 설계기준압축강도의 2/3 이상
인정 가능한 표현: 5 MPa / 14 MPa 이상 및 fck의 2/3 이상
채점 핵심어: 5 MPa · 14 MPa · 2/3 fck
풀이 순서
- 측면 해체 기준은 5 MPa로 적는다.
- 밑면·아치는 14 MPa와 설계강도 2/3 조건을 함께 적는다.
복원된 수치는 2020 문제의 기준표다. 현장 적용 전에는 최신 KCS와 구조형식·동바리 조건을 다시 확인해야 한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KCS 거푸집 및 동바리의 강도확인·해체 원칙과 당시 지문 표의 관계를 대조했다.

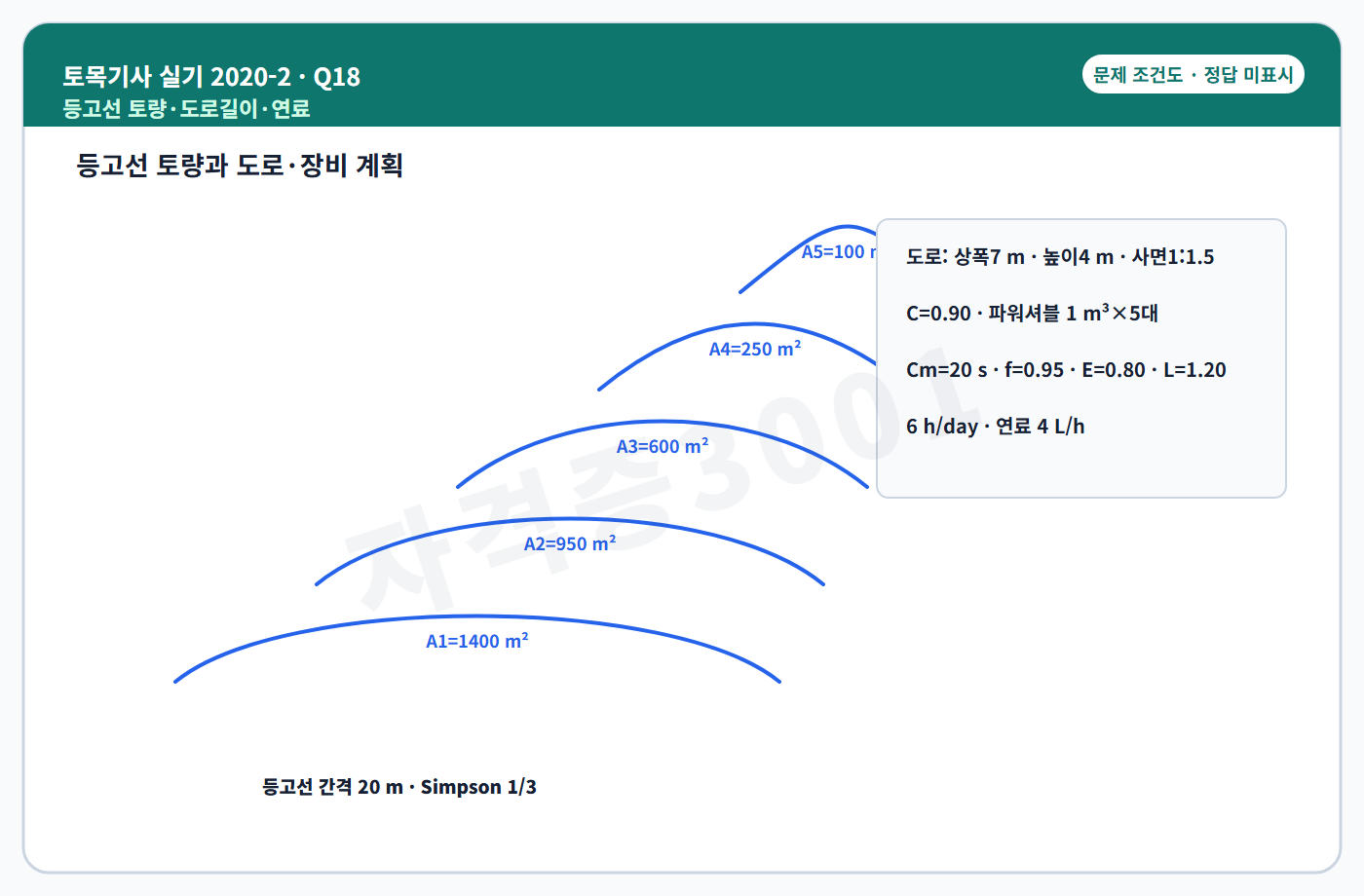

18. 등고선 간격은 20 m이고 면적은 A1~A5=1400, 950, 600, 250, 100 m²이다. Simpson 1/3법으로 굴착한다. 도로 상폭 7 m, 높이 4 m, 양측 경사 1:1.5, C=0.90이다. 1 m³ 파워셔블 5대의 Cm=20 s, 디퍼계수0.95, E=0.80, L=1.20, 6 h/day, 연료4 L/h일 때 도로길이·완료일수·연료를 구하시오.
- 굴착토량
- 도로길이
- 장비 시간당 작업량
- 완료일수
- 총 연료
정답과 해설 보기
정답: 굴착 50,000 m³, 도로길이 865.38 m, 1대 114 m³/h, 14.62일이므로 15일, 총연료 1,754.4 L
인정 가능한 표현: 865.38 m·15일·1754.4 L
채점 핵심어: Simpson 1/3 · 50000 · 52 m² · 865.38 · 114 · 15일 · 1754.4
풀이 순서
- Q1=20/3(1400+4×950+600), Q2=20/3(600+4×250+100)으로 총 50,000 m³이다.
- 도로 단면은 (7+19)×4/2=52 m², 길이는 50,000×0.90/52=865.38 m이다.
- 1대 작업량은 3600×1×0.95×(1/1.20)×0.80/20=114 m³/h이다.
- 5대·6시간 작업이면 14.62일이므로 15일, 연료는 4×6×14.62×5=1,754.4 L이다.
완료일수 표시는 정수 올림 15일이지만 복원 연료답은 올림 전 14.62일을 사용한다. 두 기준을 혼합한 공개 풀이를 change_note로 드러낸다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 토목기사 실기 기출문제 해설 근거. 해설 근거: 2026-08-26 확인. KDS 도로토공과 공공 표준품셈의 토량·건설기계 사이클·효율 원리로 독립 계산했다.
복원 차이: 복원 가답안은 공기를 15일로 올리면서 연료는 정확 공기 14.62일로 계산해 1,754.4 L를 제시한다. 15일 실제 운전 기준이면 1,800 L이므로 계획치와 복원답을 구분한다.

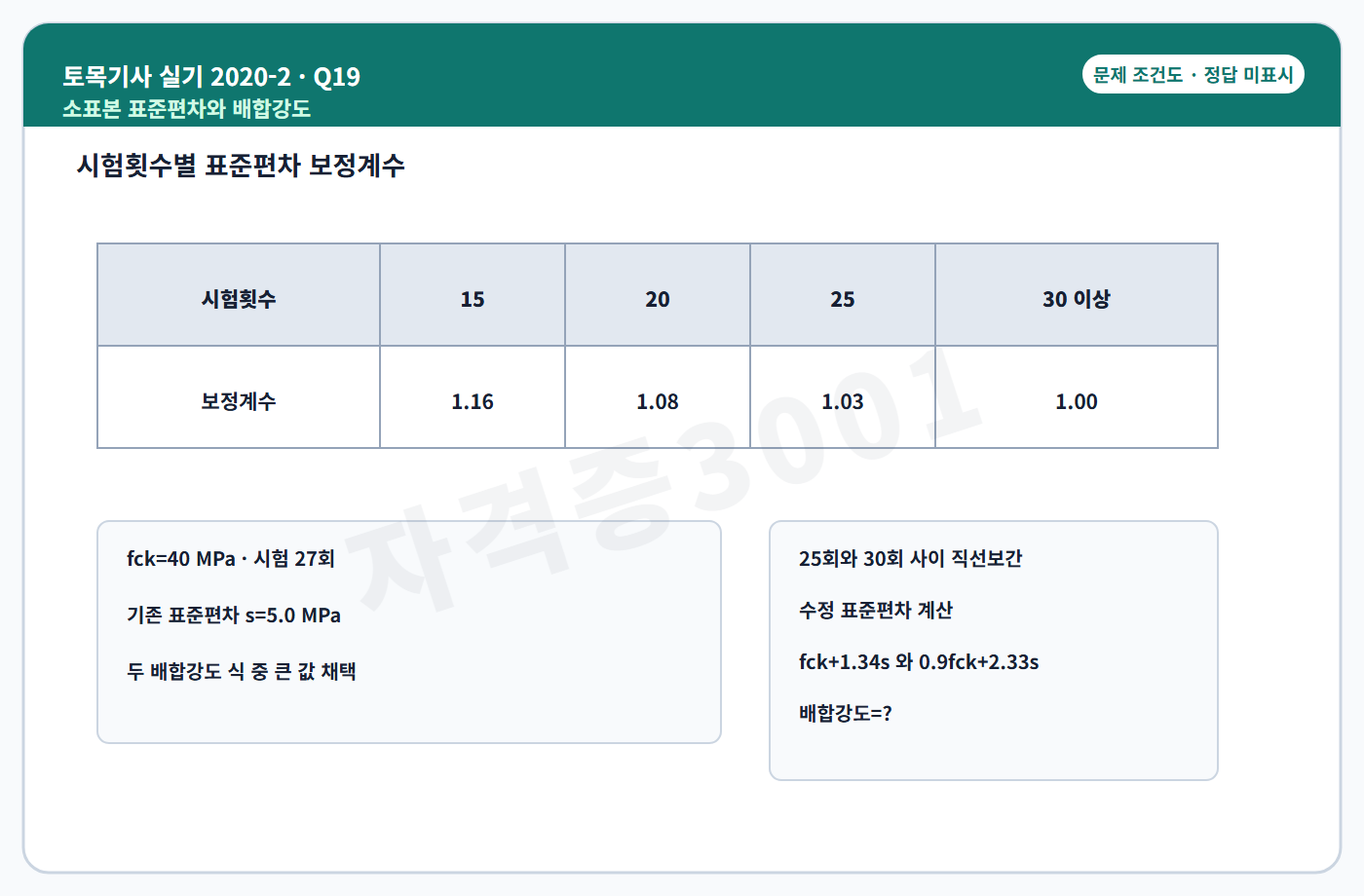

19. 설계기준압축강도 fck=40 MPa, 27회 시험 표준편차 5.0 MPa이다. 보정계수는 25회 1.03, 30회 이상 1.00이다. 직선보간한 수정 표준편차와 두 배합강도 식의 큰 값을 구하시오.
- 보정계수
- 수정 표준편차
- 배합강도
정답과 해설 보기
정답: 보정계수 1.018, 수정 s=5.09 MPa, fcr=47.86 MPa
인정 가능한 표현: 1.018·5.09 MPa·47.86 MPa
채점 핵심어: 직선보간 · 5.09 · 1.34s · 2.33s · 47.86
풀이 순서
- 1.03−(1.03−1.00)(27−25)/(30−25)=1.018이다.
- 수정 s=5.0×1.018=5.09 MPa이다.
- 40+1.34×5.09=46.82, 0.9×40+2.33×5.09=47.86 MPa 중 큰 값을 채택한다.
시험횟수 보정 뒤의 표준편차를 두 식 모두에 적용하고 큰 배합강도를 선택한다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KCS 일반콘크리트의 배합강도·소표본 표준편차 보정 원리로 산술을 검산했다.
20. 다음 도로 배수시설마다 대표 시설을 하나씩 쓰시오: 표면배수, 지하배수, 횡단배수.
- 표면배수
- 지하배수
- 횡단배수
정답과 해설 보기
정답: 표면배수: 측구 또는 집수정, 지하배수: 맹암거·유공관·배수층, 횡단배수: 배수관 또는 암거
인정 가능한 표현: 측구/집수정·맹암거/유공관·배수관암거
채점 핵심어: 표면 · 지하 · 횡단
풀이 순서
- 노면 유출수는 측구·집수정으로 모은다.
- 지하수는 맹암거·유공관으로 배제한다.
- 도로를 가로지르는 물은 배수관·암거로 통과시킨다.
배수 위치와 흐름방향을 기준으로 세 시설군을 구분하며, 같은 시설을 두 분류에 중복 기재하지 않는다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 도로토공·배수계획의 표면·지하·횡단배수 기능으로 확인했다.
21. 흙의 동상이 발생하기 쉬운 주요 조건을 세 가지 쓰시오.
- 조건 ①
- 조건 ②
- 조건 ③
정답과 해설 보기
정답: 동상성 흙, 충분한 영하온도 지속, 얼음렌즈로 이동할 수분 공급
인정 가능한 표현: 동상성 토질·영하온도·수분 공급
채점 핵심어: 동상성 흙 · 영하온도 · 수분
풀이 순서
- 세립분을 포함한 동상성 토질을 쓴다.
- 동결온도와 지속시간, 지하수·모관수 공급을 각각 쓴다.
토질·온도·수분 세 조건 중 하나라도 제거하면 동상 위험을 줄일 수 있다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 도로 동상방지의 동결지수·토질·수분 조건으로 정리했다.

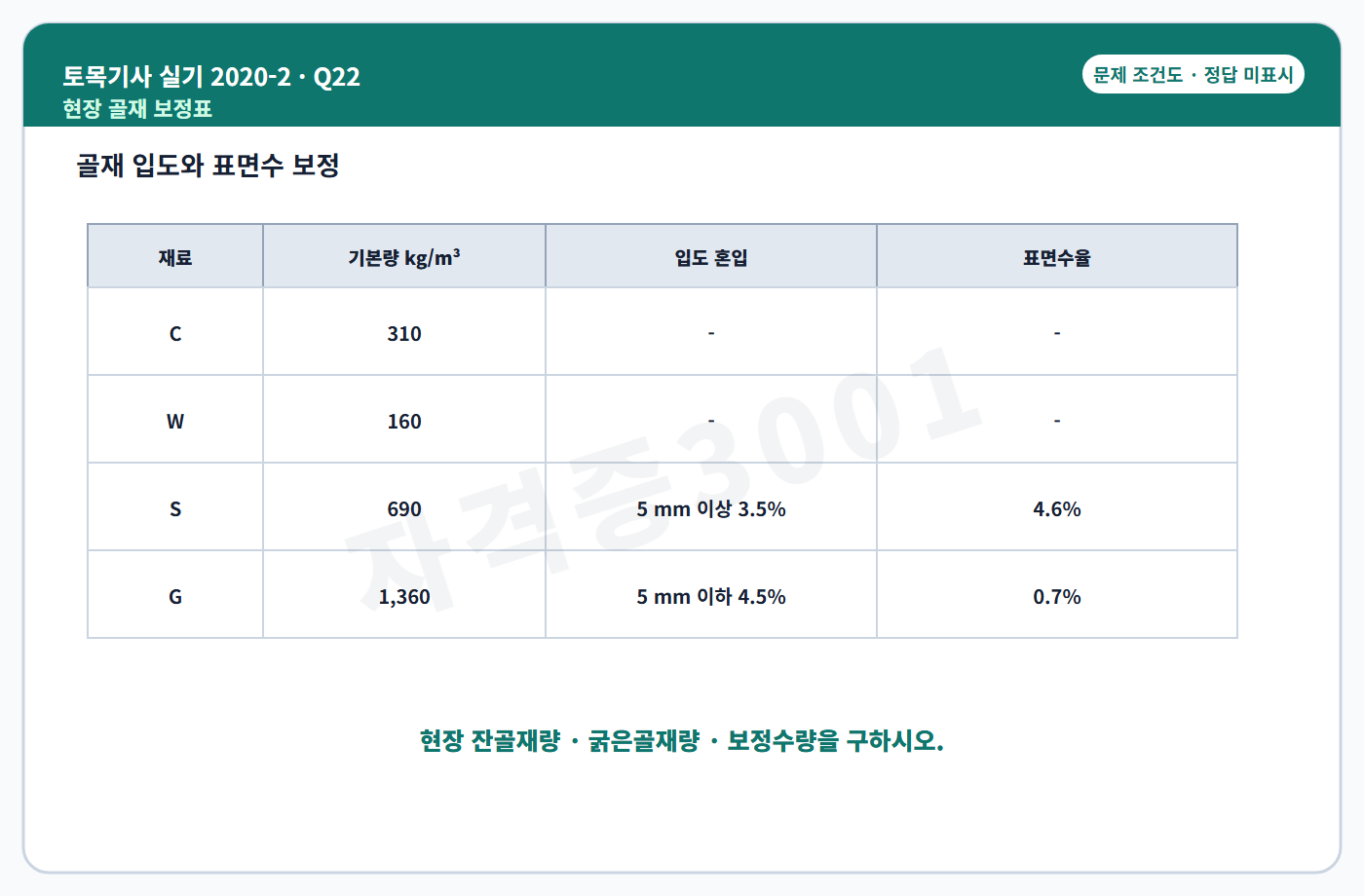

22. 기본배합은 C=310, W=160, S=690, G=1360 kg/m³이다. 잔골재의 5 mm 이상 입자 3.5%·표면수율4.6%, 굵은골재의 5 mm 이하 입자4.5%·표면수율0.7%일 때 현장 잔골재·굵은골재·물의 양을 구하시오.
- 현장 잔골재
- 현장 굵은골재
- 보정 물
정답과 해설 보기
정답: S=649.73 kg/m³, G=1,400.27 kg/m³, W=120.31 kg/m³
인정 가능한 표현: 649.73·1400.27·120.31 kg/m³
채점 핵심어: 입도보정 · 표면수 · 649.73 · 1400.27 · 120.31
풀이 순서
- S'=[100S−4.5(S+G)]/[100−(3.5+4.5)]=649.73 kg/m³이다.
- G'=[100G−3.5(S+G)]/92=1,400.27 kg/m³이다.
- W'=160−0.046×649.73−0.007×1,400.27=120.31 kg/m³이다.
입도보정으로 골재 총량은 유지되고, 골재가 가진 표면수는 배합수에서 뺀다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KCS 일반콘크리트의 현장 골재 입도·표면수 보정 원리로 독립 계산했다.

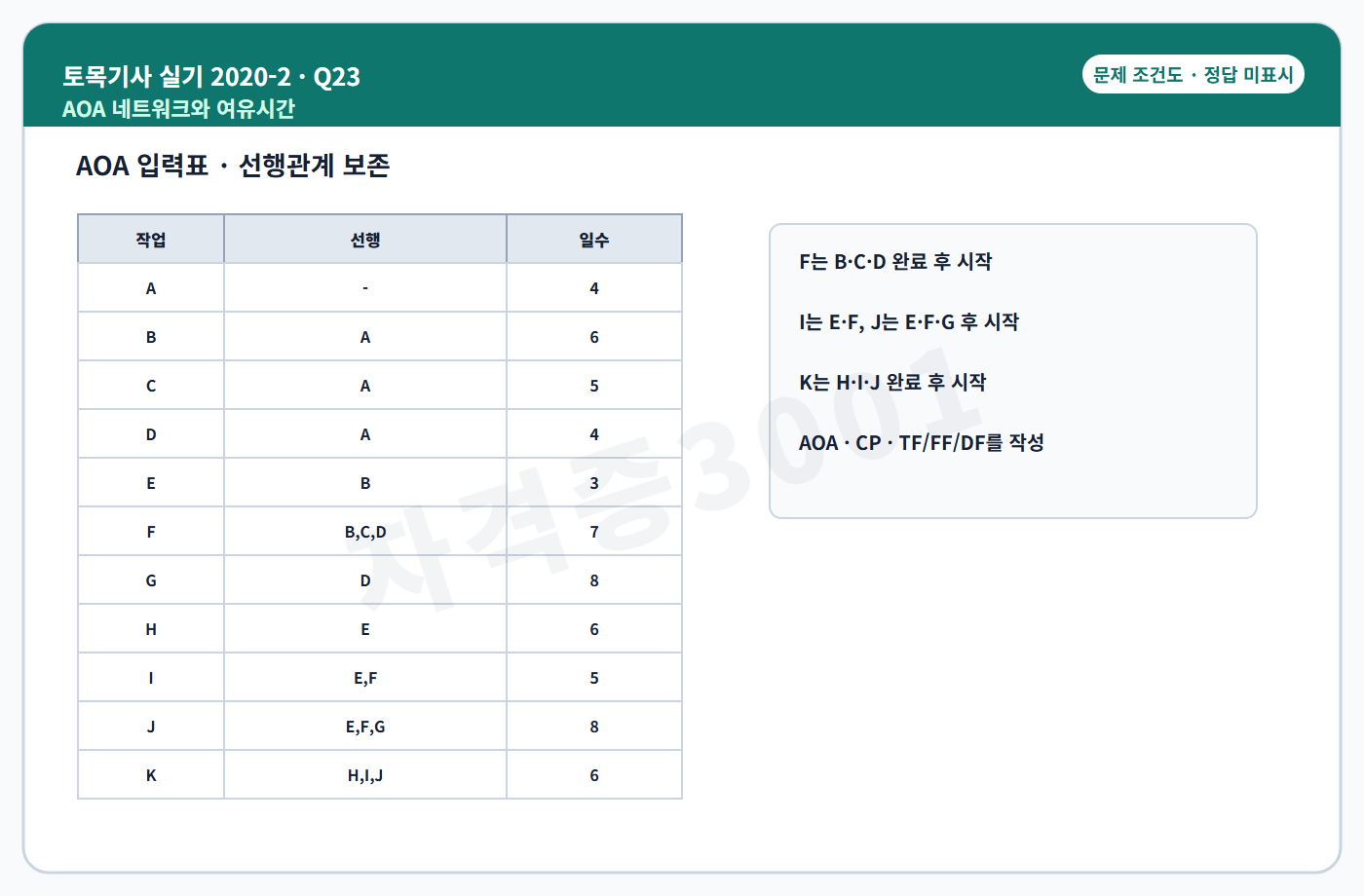

23. 작업과 `(선행,일수)`는 A(-,4), B(A,6), C(A,5), D(A,4), E(B,3), F(B·C·D,7), G(D,8), H(E,6), I(E·F,5), J(E·F·G,8), K(H·I·J,6)이다. AOA 네트워크를 작성하고 CP와 각 작업의 TF·FF·DF를 구하시오.
- AOA 네트워크
- 주공정과 총공기
- TF·FF·DF 표
정답과 해설 보기
정답: CP A-B-F-J-K, 총공기31일. TF/FF/DF: A0/0/0, B0/0/0, C1/1/0, D1/0/1, E4/0/4, F0/0/0, G1/1/0, H6/6/0, I3/3/0, J0/0/0, K0/0/0
인정 가능한 표현: A-B-F-J-K·31일과 여유시간표
채점 핵심어: 더미 · A-B-F-J-K · 31일 · TF · FF · DF
풀이 순서
- 선행관계를 보존하도록 더미를 배치해 AOA 네트워크를 만든다.
- 전진·후진 계산으로 A-B-F-J-K가 31일 주공정임을 확인한다.
- TF/FF/DF를 A부터 K까지 표로 정리한다.
F·I·J의 다중 선행관계를 더미로 구분해야 한다. DF=TF−FF를 함께 확인하면 논리오류를 줄일 수 있다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. Q-Net 토목기사 실기 공정관리 범위의 AOA 전진·후진 계산과 여유시간 정의로 표 전체를 독립 검산했다.

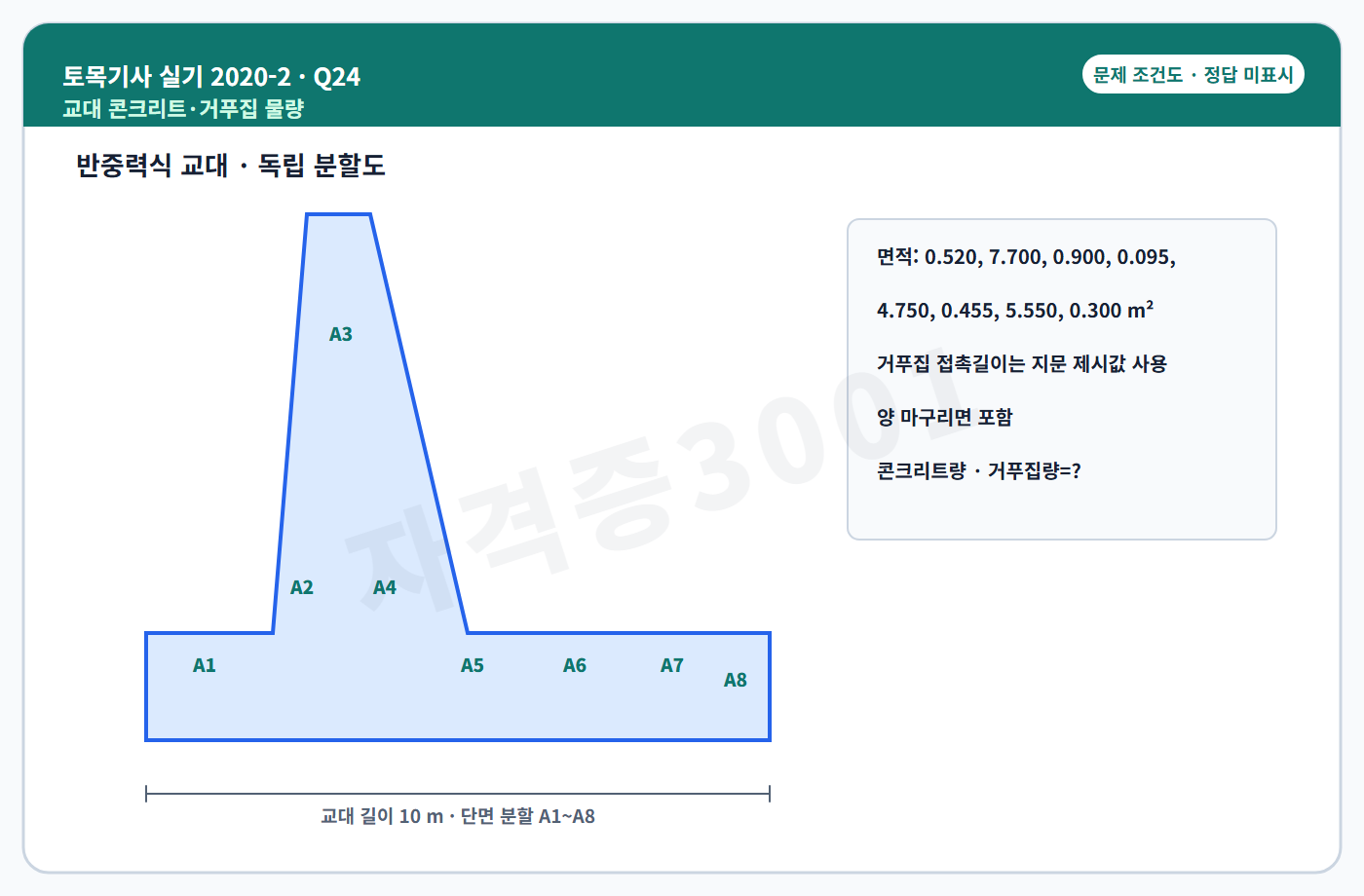

24. 교대 전체길이 10 m인 반중력식 교대를 독립 재도화한 단면으로 계산한다. 단면을 A1~A8로 나눈 면적은 0.520, 7.700, 0.900, 0.095, 4.750, 0.455, 5.550, 0.300 m²이다. 거푸집 접촉길이는 2.3, 0.9, √(0.1²+0.1²), √[(5×0.02)²+5²], 1.0, 2√(0.1²+0.5²), 1.1, √[(7×0.2)²+7²], 1.3 m이다. 양 마구리면을 포함해 콘크리트량과 거푸집량을 구하시오.
- 단면적·콘크리트량
- 측면·마구리 거푸집량
- 총 거푸집량
정답과 해설 보기
정답: 단면적20.270 m², 콘크리트202.700 m³, 측면 거푸집199.008 m², 마구리40.540 m², 총 거푸집239.548 m²
인정 가능한 표현: 202.700 m³·239.548 m²
채점 핵심어: 20.270 · 202.700 · 19.9008 · 199.008 · 40.540 · 239.548
풀이 순서
- A1~A8을 합하면 단면적20.270 m²이고 길이10 m를 곱해 콘크리트202.700 m³이다.
- 거푸집 접촉길이 합은19.9008 m이고 길이10 m를 곱해 측면199.008 m²이다.
- 양 마구리40.540 m²를 더하면 총239.548 m²이다.
단면 요소는 겹치지 않게 분할하고 거푸집은 콘크리트 접촉면만 센다. 지문의 전단키와 양 마구리 조건을 누락하지 않는다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 토목기사 실기 기출문제 해설 근거. 해설 근거: 2026-08-26 확인. KCS 콘크리트·거푸집의 체적과 접촉면적 산정 원리로 공개 분할값을 독립 합산했다.
25. 흙댐이 만족해야 할 안정조건을 세 가지 쓰시오.
- 조건 ①
- 조건 ②
- 조건 ③
정답과 해설 보기
정답: 제체 활동 방지, 댐마루 월류 방지, 사면안정, 기초 압축안정, 제체·기초 침투안정 중 세 가지
인정 가능한 표현: 활동·월류·사면 · 기초압축·침투 포함 3개
채점 핵심어: 활동 · 월류 · 사면 또는 침투
풀이 순서
- 외적 활동과 사면파괴를 구분한다.
- 월류·기초 지지·침투 안전 중 필요한 항목을 추가한다.
흙댐 안정은 정적 활동뿐 아니라 월류와 내부침식·기초변형을 함께 다룬다.
복원 근거: 한솔 2020년 2회 토목기사 실기 공개 복원 · 한솔 2020년 복원 게시 인덱스
해설 근거: 해설 근거: 2026-08-26 확인. KDS 댐 설계계획의 제체·기초·침투·홍수배제 안전원리로 확인했다.
복원 차이: 공개 복원본은 이 항목을 별도 ‘신유형 문제’로 표시한다. 25문항·100점 산술에는 포함되지만 실제 시험 문항인지 편집 추가문제인지 독립 확인되지 않아 신뢰도를 낮췄다.
토목기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
