토목기사 실기 기출문제 2020년 3회

지반조사short출제기준: 사운딩 정의 및 정적 사운딩 시험 분류하기복원배점 6점

1. 사운딩의 의미를 설명하고, 정적 사운딩에 해당하는 방법을 세 가지 쓰시오.

사운딩 정의
정적 방법 ①
정적 방법 ②
정적 방법 ③

정답과 해설 보기

정답: 로드·콘·베인 등을 지반에 관입시킬 때의 저항을 측정해 지층의 성상과 강도를 원위치에서 판정하는 조사이다. 베인시험, 스웨덴식 사운딩, 더치콘 또는 휴대용 콘관입시험 가운데 세 가지를 쓴다.

인정 가능한 표현: 원위치 관입저항 측정과 베인·스웨덴식·더치콘 중 3개

채점 핵심어: 원위치 · 관입저항 · 베인 · 스웨덴식 · 정적 콘

풀이 순서

사운딩은 시료채취보다 관입·회전 저항으로 지층 특성을 연속적으로 파악하는 원위치 조사라고 설명한다.
충격타격을 쓰는 표준관입시험은 정적 방법 목록에서 제외하고 정적 콘·베인·스웨덴식 계열을 고른다.

정의와 시험 분류를 함께 채점하므로 동적 SPT를 정적 시험으로 쓰지 않는 것이 핵심이다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 지반조사의 원위치시험 분류와 적용범위를 확인했다.

연약지반short출제기준: 샌드드레인 타설방법 열거하기복원배점 3점

2. 샌드드레인을 현장에 조성할 때 사용하는 타설방법을 세 가지 쓰시오.

방법 ①
방법 ②
방법 ③

정답과 해설 보기

정답: 압축공기로 케이싱을 관입하는 방법, 워터제트로 케이싱을 설치하는 방법, 회전식 보링 또는 어스오거로 천공하는 방법 중 세 가지

인정 가능한 표현: 압축공기 압입·워터제트·회전천공·어스오거 중 3개

채점 핵심어: 샌드드레인 · 케이싱 압입 · 워터제트 · 회전천공

풀이 순서

케이싱을 압입한 뒤 모래를 채우고 인발하는 계열을 쓴다.
물 분사, 회전 보링, 어스오거처럼 천공방식이 다른 방법을 구분해 세 가지를 제시한다.

개량 목적이나 배수 효과가 아니라 모래기둥을 지중에 형성하는 시공방식의 명칭을 요구한다. 케이싱 압입, 물 분사, 회전천공처럼 굴착·관입 원리가 구분되는 방법을 적어야 한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 연약지반 개량의 수직배수재 시공원리와 품질관리 항목을 확인했다.

토공calculation출제기준: 토량변화율을 고려한 토공배분 계산하기복원배점 3점

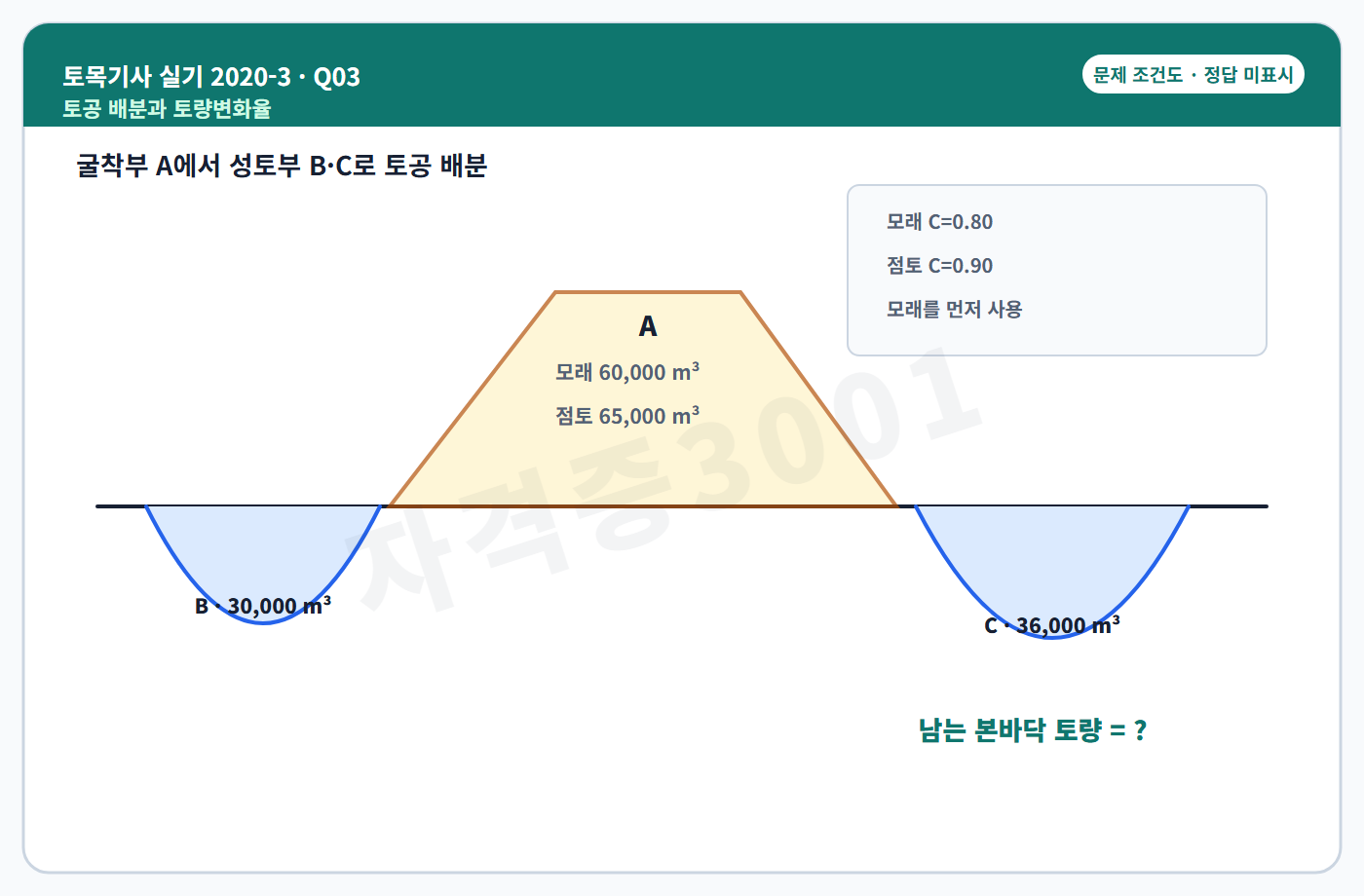

3. 굴착부 A에는 모래 60,000 m³와 점토 65,000 m³가 있다. 성토부 B와 C의 완성 성토량은 각각 30,000 m³와 36,000 m³이며, 본바닥토에서 다짐토로의 환산계수는 모래 0.80, 점토 0.90이다. 모래를 먼저 사용할 때 남는 점토의 본바닥 토량을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 3번 문제 조건도 — 3번 문제 도식

모래의 완성 성토량
점토가 담당할 부족량
남는 점토의 본바닥 토량

정답과 해설 보기

정답: 모래로 완성되는 성토량은 60,000×0.80=48,000 m³이다. 부족한 완성토 18,000 m³에는 점토 본바닥토 18,000/0.90=20,000 m³가 필요하므로 남는 점토는 45,000 m³이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 3번 독립 검산 풀이도 — 3번 정답 도식

인정 가능한 표현: 45,000 m³ · 45000 m3

채점 핵심어: 60,000×0.80 · 부족 18,000 · 18,000/0.90 · 45,000

풀이 순서

두 성토부의 합은 66,000 m³이다.
모래 본바닥량을 다짐토량으로 환산하면 48,000 m³이므로 18,000 m³가 부족하다.
필요한 점토 본바닥량은 20,000 m³이고 65,000−20,000=45,000 m³가 남는다.

환산계수의 방향을 먼저 확정한다. 모래는 본바닥량에 0.80을 곱해 완성 성토량으로 바꾸고, 부족한 다짐량을 점토 본바닥량으로 되돌릴 때는 0.90으로 나눈다. 두 성토부의 위치와 무관하게 총수요량을 먼저 합산하면 배분 오류를 줄일 수 있다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KCS 토공의 자연·느슨·다짐 상태 토량환산 원리로 독립 검산했다.

교량short출제기준: 교대의 구조형식 분류하기복원배점 3점

4. 교대의 구조형식을 다섯 가지 쓰시오.

형식 ①
형식 ②
형식 ③
형식 ④
형식 ⑤

정답과 해설 보기

정답: 중력식, 반중력식, 역T형, 부벽식, 라멘식 교대

인정 가능한 표현: 중력식·반중력식·역T형·부벽식·라멘식

채점 핵심어: 교대 · 중력식 · 역T형 · 부벽식 · 라멘식

풀이 순서

자중으로 저항하는 중력식과 철근콘크리트 벽체·저판으로 구성되는 역T형을 구분한다.
반중력식, 부벽식, 라멘식을 더해 다섯 형식을 완성한다.

교대의 구조적 거동과 벽체 보강방식에 따른 대표 형식명을 적는다. 중력식 계열과 철근콘크리트 벽식·부벽식·라멘식을 서로 다른 항목으로 구분해야 다섯 요구를 충족한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 교량하부구조의 교대 형식과 적용조건을 확인했다.

댐identification출제기준: 댐 기초 차수 그라우팅 식별하기복원배점 2점

5. 댐 기초의 상류측에 병풍 모양의 주입공을 배치해 침투수를 차단하는 그라우팅의 명칭을 쓰시오.

그라우팅 명칭

정답과 해설 보기

정답: 커튼 그라우팅

인정 가능한 표현: 커튼그라우팅

채점 핵심어: 커튼 · 차수 · 병풍형 주입공

풀이 순서

차수선을 따라 여러 열의 주입공을 배치하는 형상을 확인한다.
댐 기초 심부 침투를 억제하는 커튼 그라우팅으로 식별한다.

압밀그라우팅은 기초암반의 균열을 충전해 강성과 일체성을 높이는 보강이 주목적이다. 반면 커튼그라우팅은 댐 상류측 기초암반에 연속적인 저투수성 장벽을 만들어 침투량과 양압을 줄이므로, 지문의 병풍형 배치와 차수 목적에 맞는다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS·KCS 댐 기초처리의 커튼 그라우팅 목적과 배치를 확인했다.

하천identification출제기준: 하안 침식 방지 구조물 식별하기복원배점 2점

6. 하천의 흐름 방향과 유속을 조절해 하안을 침식으로부터 보호하는 구조물의 명칭을 쓰시오.

구조물 명칭

정답과 해설 보기

정답: 수제

인정 가능한 표현: 수제공

채점 핵심어: 수제 · 유향 조절 · 하안 보호

풀이 순서

하안에서 하천 쪽으로 돌출해 흐름을 제어하는 기능을 확인한다.
수제 또는 수제공으로 답한다.

수제는 흐름을 주수로 쪽으로 유도하고 하안 부근 유속과 세굴을 줄이는 하천 구조물이다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 하천시설의 수제 기능과 배치 원리를 확인했다.

콘크리트short출제기준: 매스콘크리트 온도균열 억제방법 열거하기복원배점 3점

7. 매스콘크리트의 온도균열을 줄이는 방법을 세 가지 쓰시오.

방법 ①
방법 ②
방법 ③

정답과 해설 보기

정답: 혼합수에 냉수나 얼음을 쓰기, 골재를 냉각하기, 액체질소 등으로 재료를 선냉각하기. 파이프쿨링·저발열 결합재·블록분할도 취지에 맞으면 인정할 수 있다.

인정 가능한 표현: 냉수 또는 얼음·골재 냉각·액체질소 · 프리쿨링·파이프쿨링·저발열 재료 중 3개

채점 핵심어: 매스콘크리트 · 온도균열 · 프리쿨링 · 파이프쿨링

풀이 순서

공개 풀이가 든 냉수·얼음 사용, 골재 냉각, 액체질소 냉각을 세 가지로 쓴다.
균열 저감 원리가 같은 프리쿨링·파이프쿨링·저발열 재료는 확장 정답군으로 분리한다.

수화열 최고온도와 내부·표면 온도차를 낮추는 방안을 재료 냉각, 내부 냉각, 배합·시공 관리로 구분한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 매스콘크리트의 온도관리와 균열제어 원칙을 확인했다.

도로short출제기준: 노상 동상 방지대책 열거하기복원배점 2점

8. 도로 노상의 동상 피해를 방지하는 대책을 세 가지 쓰시오.

대책 ①
대책 ②
대책 ③

정답과 해설 보기

정답: 동상성 흙을 비동상성 재료로 치환, 배수층 설치나 지하수위 저하, 단열층 설치, 화학적 안정처리 가운데 세 가지

인정 가능한 표현: 치환·배수 또는 지하수 저하·단열·안정처리 중 3개

채점 핵심어: 비동상성 재료 · 배수 · 지하수위 저하 · 단열

풀이 순서

동상성 세립분을 제거하고 입상재로 치환한다.
물 공급을 끊는 배수·지하수위 저하, 동결깊이를 억제하는 단열, 안정처리 중 두 가지를 더 쓴다.

동상에는 동상성 흙, 수분 공급, 영하온도가 함께 필요하므로 이 조건 중 하나 이상을 제거한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS·KCS 도로 노상 동상방지의 치환·배수·단열 원리를 확인했다.

복원 차이: 공개 원이미지는 대책 3개를 요구하면서 문항 배점을 2점으로 표시한다. 23개 항목의 표기 배점을 합하면 이 값을 2점으로 유지할 때만 총 100점이 되므로 요구 수와 배점의 불일치를 수정하지 않고 보존했다.

토질역학calculation출제기준: Boussinesq 식으로 연직응력 증가량 산정하기복원배점 4점

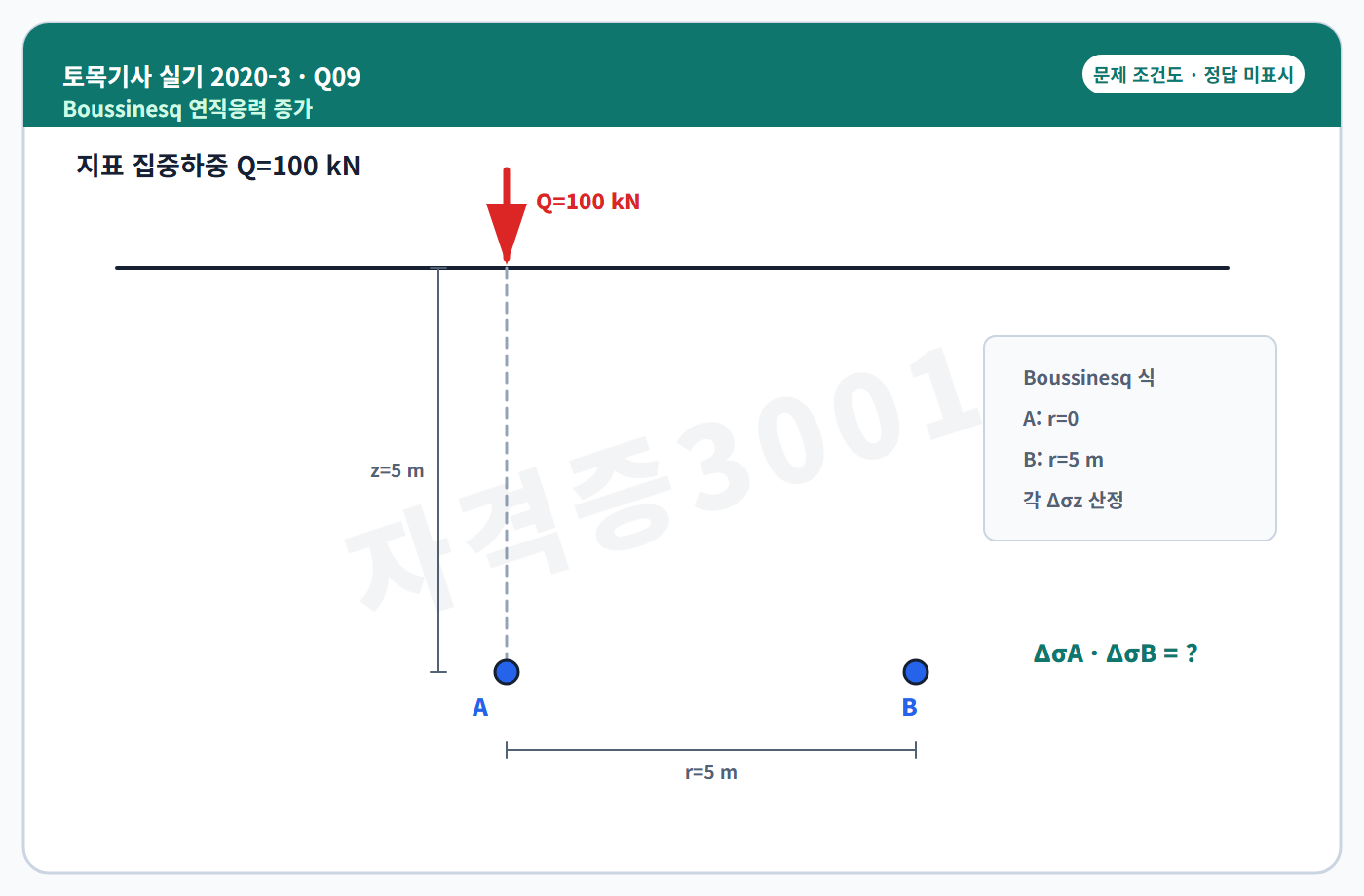

9. 지표면에 100 kN의 집중하중이 작용한다. 깊이 z=5 m에서 하중 바로 아래 A점(r=0)과 수평거리 r=5 m인 B점의 연직응력 증가량을 Boussinesq 식으로 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 9번 문제 조건도 — 9번 문제 도식

A점 응력증가
B점 응력증가

정답과 해설 보기

정답: Δσz=3Qz³/(2πR⁵)를 쓴다. A는 R=5 m이므로 1.910 kPa, B는 R=√(5²+5²)=7.071 m이므로 0.34 kPa이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 9번 독립 검산 풀이도 — 9번 정답 도식

인정 가능한 표현: A 1.910 kPa·B 0.34 kPa

채점 핵심어: Boussinesq · R=5 · R=7.071 · 1.910 · 0.34

풀이 순서

A점은 R=z=5 m를 대입해 3×100/(2π×5²)=1.9099 kPa를 얻는다.
B점은 R=7.071 m이고 3×100×5³/(2π×7.071⁵)=0.3376 kPa이다.

두 점은 깊이는 같지만 하중축에서 떨어질수록 R의 5제곱 때문에 응력 증가량이 빠르게 감소한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS 지반해석의 탄성 반무한체 응력전달 원리와 Boussinesq 식을 독립 계산했다.

콘크리트calculation출제기준: 절대용적법으로 굵은골재량 산정하기복원배점 4점

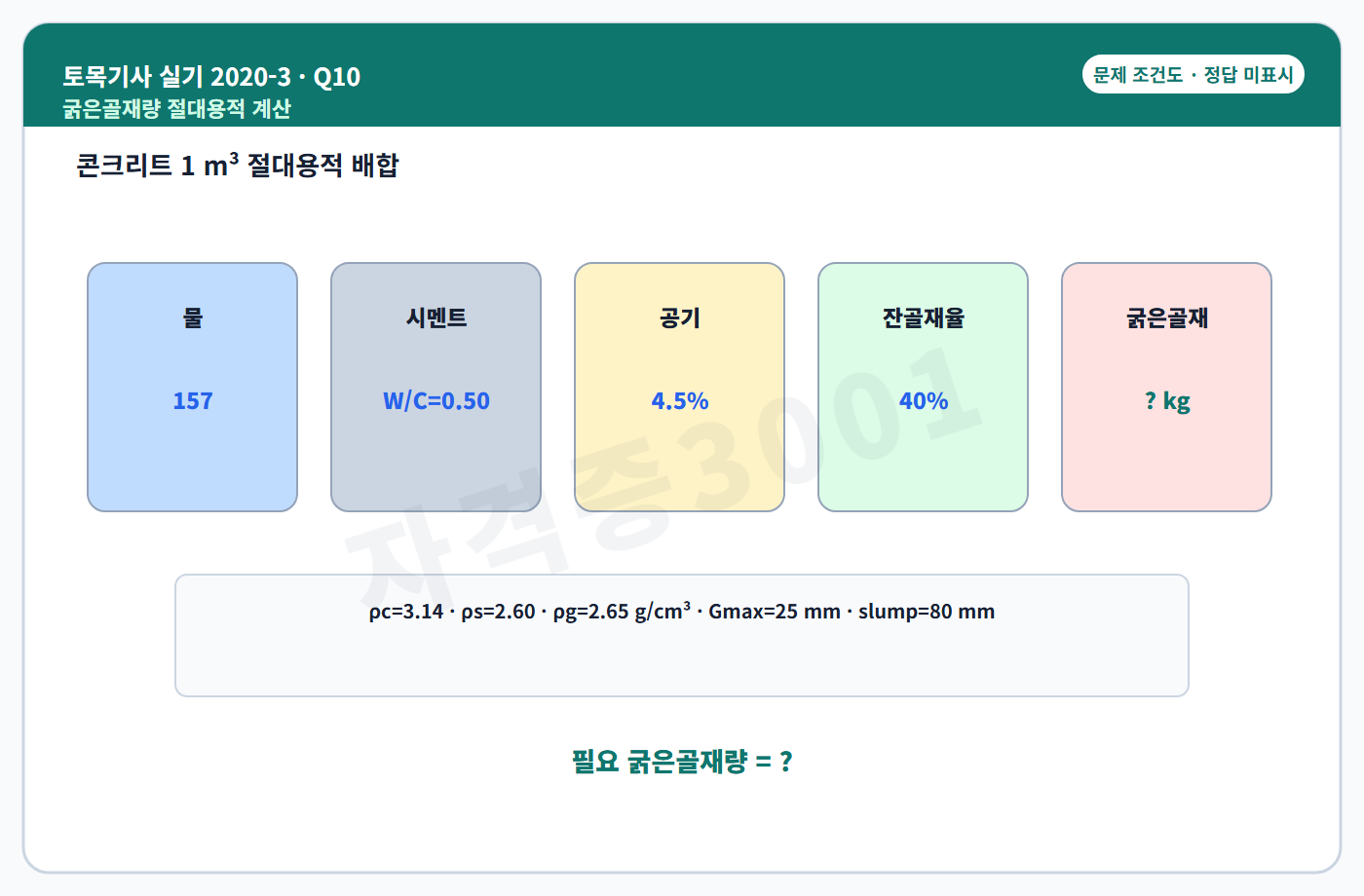

10. 콘크리트 1 m³에서 물 157 kg, W/C=0.50, 잔골재율 40%, 공기량 4.5%이다. 시멘트·잔골재·굵은골재 밀도는 각각 3.14, 2.60, 2.65 g/cm³이다. 최대치수 25 mm, 슬럼프 80 mm 조건에서 굵은골재량을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 10번 문제 조건도 — 10번 문제 도식

시멘트량
전체 골재 절대용적
굵은골재량

정답과 해설 보기

정답: C=157/0.50=314 kg/m³이다. 골재 절대용적은 1−0.157−314/(3.14×1000)−0.045=0.698 m³이고, 굵은골재 절대용적은 0.698×0.60=0.4188 m³이다. 따라서 G=0.4188×2.65×1000=1,109.82 kg/m³이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 10번 독립 검산 풀이도 — 10번 정답 도식

인정 가능한 표현: 1,109.82 kg/m³ · 약 1,110 kg/m³

채점 핵심어: C=314 · 골재 절대용적 0.698 · Vg=0.4188 · 1109.82

풀이 순서

물시멘트비로 시멘트량 314 kg/m³를 계산한다.
물·시멘트·공기 절대용적을 1 m³에서 빼 전체 골재용적 0.698 m³를 구한다.
굵은골재 비율 60%와 밀도 2.65를 적용해 1,109.82 kg/m³를 얻는다.

잔골재율은 골재 절대용적에 대한 잔골재의 비이므로 굵은골재 비율은 1−0.40이다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 콘크리트 배합설계의 절대용적법으로 각 재료의 단위와 합계를 독립 검산했다.

옹벽calculation출제기준: 중력식 옹벽 전도 안전율 산정하기복원배점 3점

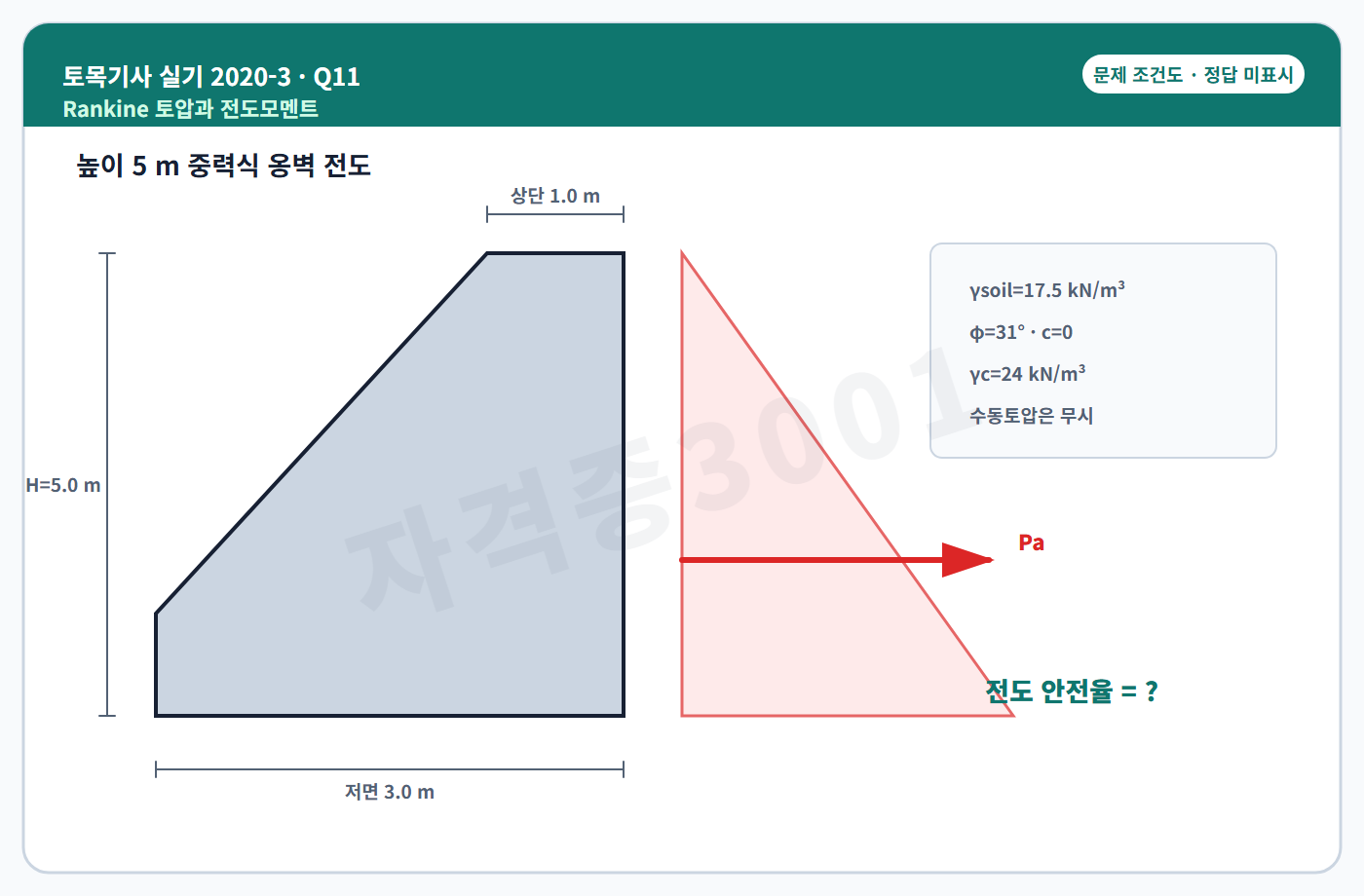

11. 높이 5 m, 저면폭 3 m, 상단폭 1 m이며 하부 1 m는 직사각형인 중력식 옹벽이 있다. 뒤채움 흙은 γ=17.5 kN/m³, φ=31°, c=0이고 콘크리트 단위중량은 24 kN/m³이다. 수동토압을 무시하고 전도 안전율을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 11번 문제 조건도 — 11번 문제 도식

주동토압·전도모멘트
옹벽 자중·도심
전도 안전율

정답과 해설 보기

정답: Pa=70.02 kN/m, 전도모멘트 Mo=70.02×5/3=116.70 kN·m/m이다. 옹벽 자중은 264 kN/m이고 발끝에서 합력까지 거리는 1.80 m이므로 저항모멘트는 475.2 kN·m/m이다. Fs=475.2/116.7=4.07이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 11번 독립 검산 풀이도 — 11번 정답 도식

인정 가능한 표현: 4.07

채점 핵심어: Pa=70.02 · Mo=116.7 · W=264 · b=1.80 · Fs=4.07

풀이 순서

Ka=tan²(45°−31°/2)을 적용해 Pa=0.5KaγH²=70.02 kN/m를 얻는다.
직사각형과 사다리꼴로 나눠 자중 264 kN/m와 합력 위치 1.80 m를 계산한다.
저항모멘트 475.2를 전도모멘트 116.7로 나누면 4.07이다.

회전점은 전면 발끝이며 토압은 높이의 1/3 위치에 작용한다. 자중 도심은 합성단면의 1차 모멘트로 구한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 옹벽 안정검토의 토압·전도 모멘트 평형으로 독립 검산했다.

콘크리트calculation출제기준: 현장 강도기록이 없을 때 배합강도 산정하기복원배점 3점

12. 설계기준압축강도 fck=24 MPa이고 현장 압축강도 기록이 없을 때 공개 복원에 제시된 보정식 fcr=fck+8.5 MPa를 사용해 배합강도를 구하시오.

적용식
배합강도

정답과 해설 보기

정답: fcr=24+8.5=32.5 MPa

인정 가능한 표현: 32.5 MPa

채점 핵심어: fck+8.5 · 32.5 MPa

풀이 순서

현장 기록이 없다는 조건에 맞춰 공개 복원이 사용한 정수 보정식 분기를 고른다.
24+8.5=32.5 MPa로 계산한다.

이 수치는 공개 복원에 남은 2020 문제의 지정식 결과다. 새 설계에는 현행 기준이 요구하는 자료 수와 표준편차·보정절차를 별도로 확인해야 한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: 현행 KCS의 배합강도 결정절차를 확인했으며 공개 복원 계산식과 현재 설계 적용을 구분했다.

복원 차이: 공개 복원 해설은 현장 기록이 없는 경우 fcr=fck+8.5 MPa를 적용해 32.5 MPa를 제시한다. 이 항목은 공개문제의 계산조건을 보존한 값이며, 현행 KCS에 그대로 일반화하지 않는다.

측량calculation출제기준: Simpson 1/3법으로 횡단면적 산정하기복원배점 3점

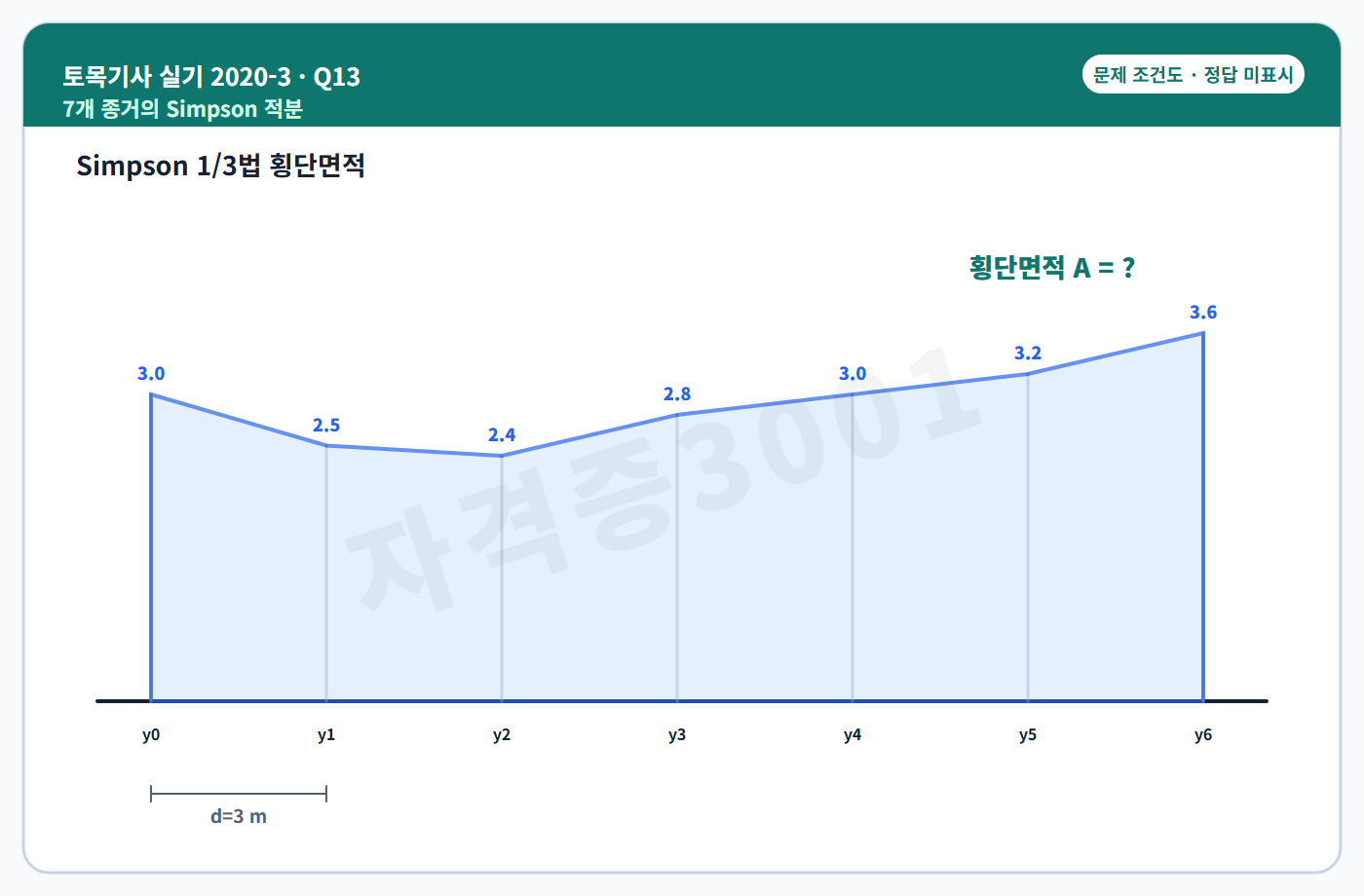

13. 종거 간격이 3 m이고 종거가 차례로 3.0, 2.5, 2.4, 2.8, 3.0, 3.2, 3.6 m일 때 Simpson 1/3법으로 횡단면적을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 13번 문제 조건도 — 13번 문제 도식

가중합
횡단면적

정답과 해설 보기

정답: A=(3/3)[3.0+3.6+4(2.5+2.8+3.2)+2(2.4+3.0)]=51.40 m²

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 13번 독립 검산 풀이도 — 13번 정답 도식

인정 가능한 표현: 51.40 m² · 51.4 m2

채점 핵심어: Simpson 1/3 · 홀수항 4배 · 짝수항 2배 · 51.40

풀이 순서

양 끝 종거는 한 번, 내부 홀수번째 종거는 4배, 내부 짝수번째 종거는 2배 한다.
가중합 51.4에 d/3=1을 곱해 51.40 m²를 얻는다.

종거가 등간격으로 배치되고 구간 수가 6개로 짝수이므로 Simpson 1/3법의 적용조건을 만족한다. 끝값, 홀수 위치, 짝수 위치의 가중치를 뒤바꾸지 않는 것이 핵심이다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 측량·토공 수량산정의 등간격 Simpson 적분 원리로 독립 계산했다.

터널short출제기준: NATM 막장안정 및 지하수 대책 열거하기복원배점 6점

14. NATM 터널 굴착에서 막장 안정대책 세 가지와 지하수 처리대책 세 가지를 각각 쓰시오.

막장 안정 ①
막장 안정 ②
막장 안정 ③
지하수 처리 ①
지하수 처리 ②
지하수 처리 ③

정답과 해설 보기

정답: 막장 안정: 막장 숏크리트, 막장 록볼트, 보조벤치·코어 남기기, 포어폴링 또는 미니파이프루프 중 세 가지. 지하수: 배수공, 웰포인트, 약액주입, 차수그라우팅, 압기공법 중 세 가지

인정 가능한 표현: 막장 숏크리트·록볼트·보조벤치와 배수공·웰포인트·그라우팅

채점 핵심어: NATM · 막장 안정 3 · 지하수 대책 3 · 숏크리트 · 배수 · 차수

풀이 순서

막장 자체를 지지하거나 선행보강하는 공법에서 세 가지를 고른다.
유입수를 배제·저하·차단하는 공법에서 별도로 세 가지를 고른다.

같은 그라우팅도 막장 주변 지반을 고결시키는 보강과 지하수 유입을 막는 차수 양쪽 목적으로 쓰일 수 있다. 답안에서는 막장 안정 세 항목과 지하수 처리 세 항목을 별도 묶음으로 나누고, 각 공법이 저항을 높이는지 물을 배제·차단하는지 기능까지 명확히 적어 중복 채점을 피한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS·KCS 터널의 막장 안정, 보조공법, 배수·차수 시공원리를 확인했다.

기초short출제기준: 굴착식 현장타설말뚝 공법 열거하기복원배점 3점

15. 굴착식 현장타설 콘크리트말뚝 공법을 세 가지 쓰시오.

공법 ①
공법 ②
공법 ③

정답과 해설 보기

정답: 베노토 공법, 어스드릴 공법, 리버스 서큘레이션 공법. HW 공법도 공개 답군에 포함된다.

인정 가능한 표현: 베노토·어스드릴·리버스 서큘레이션 중 3개

채점 핵심어: 현장타설말뚝 · 베노토 · 어스드릴 · 리버스 서큘레이션

풀이 순서

케이싱 굴착계의 베노토, 회전버킷계의 어스드릴, 순환수계의 리버스 서큘레이션을 쓴다.

굴착공을 안정시킨 뒤 철근망과 콘크리트를 타설하는 대구경 현장타설말뚝의 대표 시공법을 묻는다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 현장타설말뚝의 굴착·공벽안정·콘크리트 타설 공법을 확인했다.

건설기계calculation출제기준: 불도저 시간당 작업량 산정하기복원배점 3점

16. 불도저 운반거리 60 m, 전진속도 2.4 km/h, 후진속도 3.0 km/h, 기어변속시간 18초, 블레이드 용량 q=3.0 m³, 토량환산계수 L=1.25, 작업효율 E=0.80일 때 본바닥 기준 시간당 작업량을 구하시오.

사이클시간
느슨한 상태 생산량
본바닥 작업량

정답과 해설 보기

정답: Cm=60/40+60/50+0.30=3.00 min이다. 느슨한 상태 생산량은 60×3.0×0.80/3=48 m³/h이고 본바닥 기준은 48/1.25=38.4 m³/h이다.

인정 가능한 표현: 38.4 m³/h

채점 핵심어: 40 m/min · 50 m/min · Cm=3.00 · 48/1.25 · 38.4

풀이 순서

속도를 각각 40 m/min과 50 m/min으로 바꾼다.
왕복시간과 0.30 min을 합하면 사이클은 3.00 min이다.
시간당 느슨한 토량 48 m³를 L=1.25로 나눠 본바닥 38.4 m³/h를 얻는다.

토량환산계수 L은 본바닥에서 느슨한 상태로의 팽창비이므로 요청 단위가 본바닥이면 나눈다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 건설기계 토공의 사이클시간·작업효율·토량환산 원리로 독립 검산했다.

도로calculation출제기준: 설계속도에서 최소 평면곡선반경 산정하기복원배점 3점

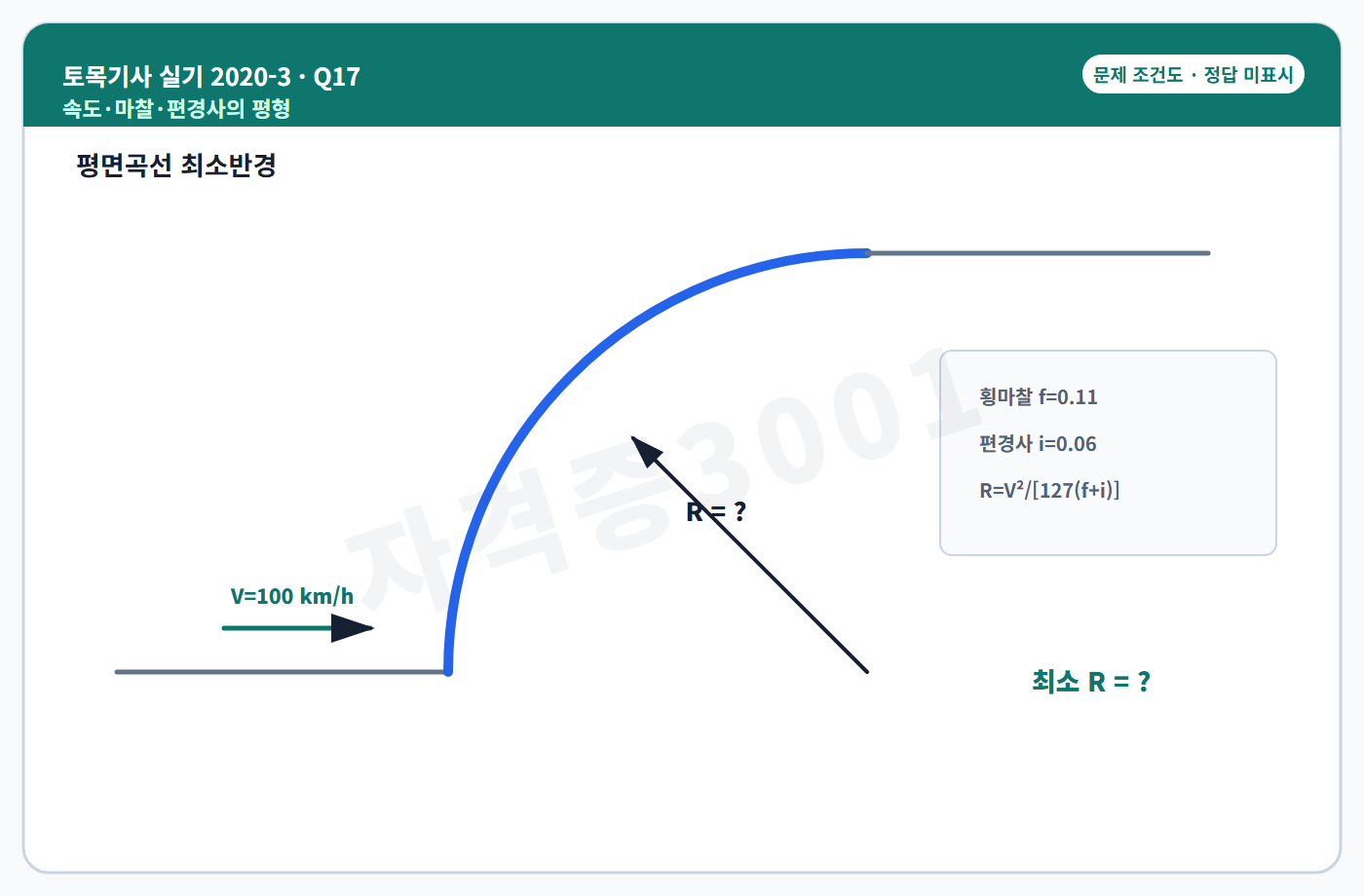

17. 설계속도 V=100 km/h, 횡방향 마찰계수 f=0.11, 편경사 i=0.06일 때 R=V²/[127(f+i)]로 최소 평면곡선반경을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 17번 문제 조건도 — 17번 문제 도식

적용식
최소곡선반경

정답과 해설 보기

정답: R=100²/[127(0.11+0.06)]=463.18 m

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 17번 독립 검산 풀이도 — 17번 정답 도식

인정 가능한 표현: 463.18 m · 약 463 m

채점 핵심어: 127(f+i) · 0.17 · 463.18

풀이 순서

횡마찰계수와 편경사를 더해 0.17로 둔다.
10,000/(127×0.17)=463.177… m이므로 463.18 m이다.

속도는 식에 맞게 km/h로 사용하고 편경사는 6%가 아니라 소수 0.06으로 넣는다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 도로 선형의 횡방향 힘 평형과 지문 지정식을 독립 계산했다.

가시설calculation출제기준: 층상지반 토류벽의 전체 주동토압 산정하기복원배점 3점

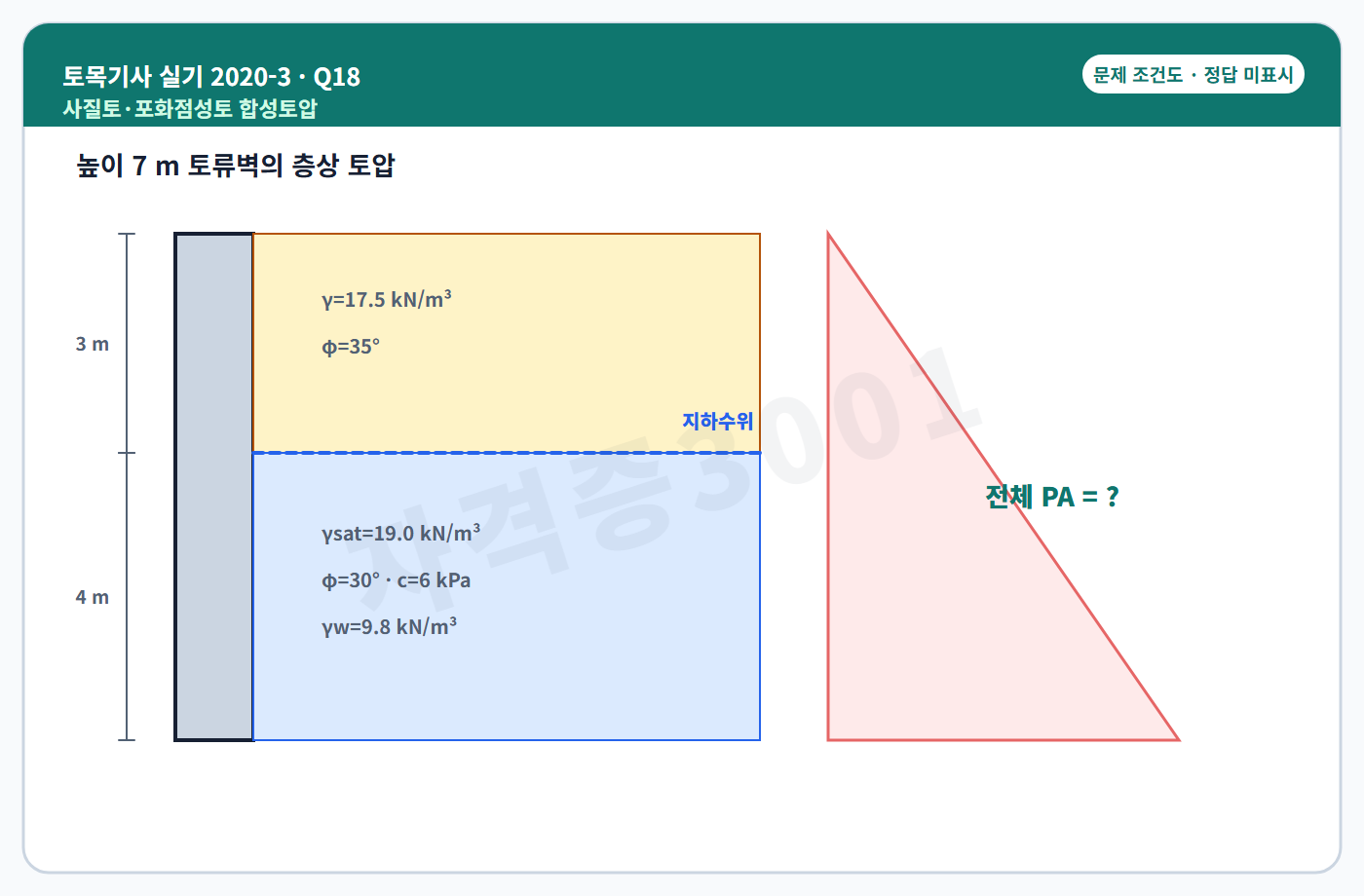

18. 높이 7 m 토류벽 뒤 상부 3 m는 γ=17.5 kN/m³, φ=35°인 사질토이고, 하부 4 m는 γsat=19.0 kN/m³, φ=30°, c=6 kPa인 포화점성토이다. 지하수위는 층 경계에 있고 γw=9.8 kN/m³일 때 전체 주동토압을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 18번 문제 조건도 — 18번 문제 도식

각 층의 토압계수
유효토압·수압 성분
전체 주동토압

정답과 해설 보기

정답: Ka1=0.271, Ka2=0.333이다. 성분을 분리하면 21.34+69.93+24.51+78.40−27.70=166.48 kN/m이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 18번 독립 검산 풀이도 — 18번 정답 도식

인정 가능한 표현: 166.48 kN/m

채점 핵심어: Ka1=0.271 · Ka2=0.333 · 간극수압 · 점착력 감산 · 166.48

풀이 순서

상부 사질토의 삼각형 토압은 21.34 kN/m이다.
하부에는 상부 토피의 등분포 영향 69.93, 수중단위중량 토압 24.51, 정수압 78.40을 더한다.
점착력 감소분 27.70을 빼면 166.48 kN/m이다.

하부 포화층에서는 유효응력 토압과 정수압을 따로 더하고 점착력 항은 유효토압에서 감한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 흙막이·옹벽의 층상지반 유효응력 토압과 수압 분리 원리로 독립 검산했다.

기초calculation출제기준: 정사각형기초 허용 전하중 산정하기복원배점 3점

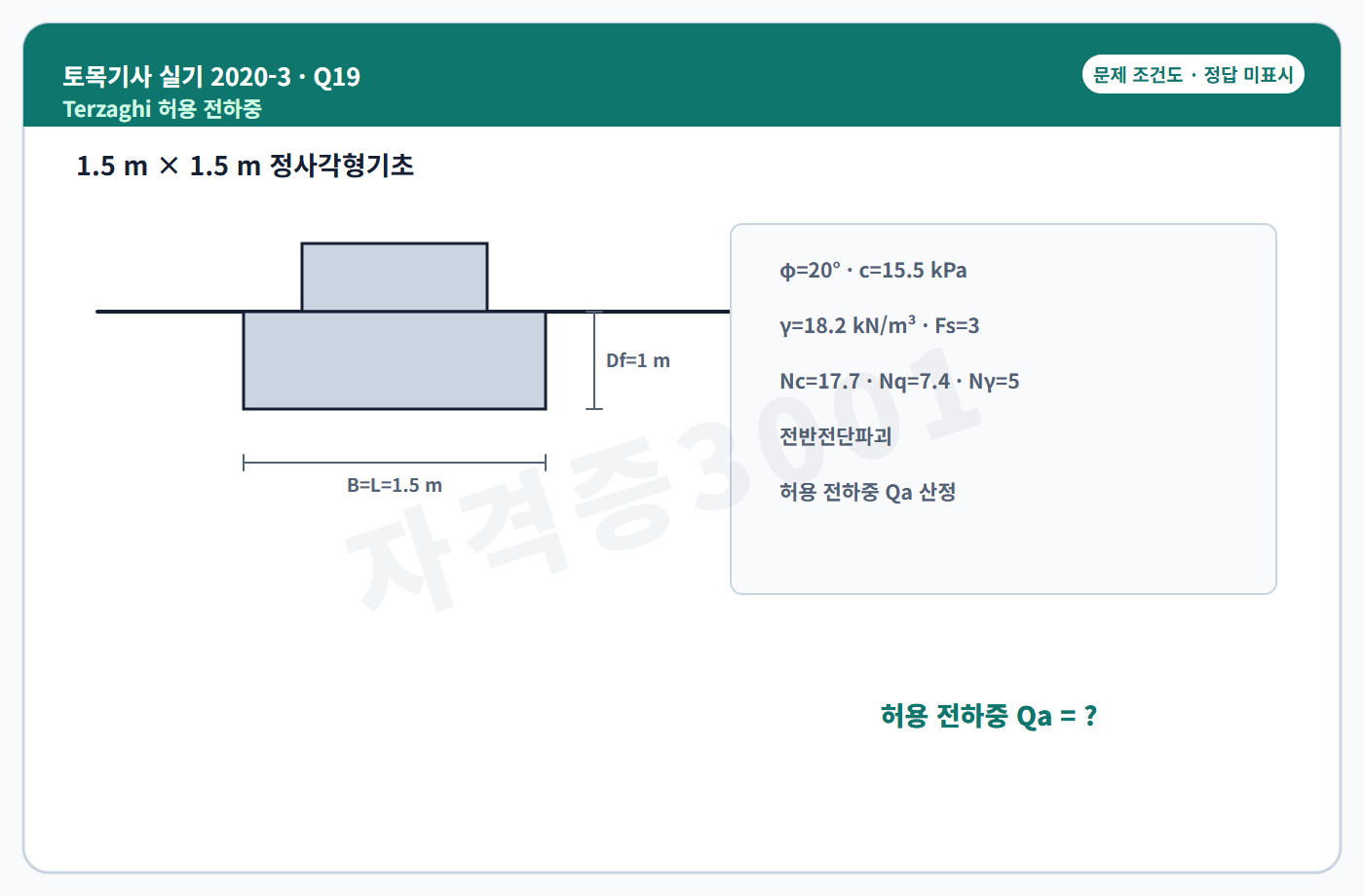

19. 폭과 길이가 각각 1.5 m인 정사각형기초가 깊이 1 m에 놓인다. φ=20°, c=1.55 N/cm², γ=18.2 kN/m³, 안전율 3, Nc=17.7, Nq=7.4, Nγ=5이며 전반전단파괴로 볼 때 허용 전하중을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 19번 문제 조건도 — 19번 문제 도식

단위 환산·극한지지력
허용지지력
허용 전하중

정답과 해설 보기

정답: c=15.5 kPa로 바꾸고 정사각형기초 Terzaghi 식을 적용하면 qu=545.94 kPa이다. qa=545.94/3=181.98 kPa, Qa=181.98×1.5×1.5=409.46 kN이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 19번 독립 검산 풀이도 — 19번 정답 도식

인정 가능한 표현: 409.46 kN · qa=181.98 kPa

채점 핵심어: c=15.5 kPa · qu=545.94 · qa=181.98 · 409.46

풀이 순서

1 N/cm²=10 kPa이므로 c=15.5 kPa이다.
정사각형기초 형상계수가 포함된 Terzaghi 전반전단식을 적용해 qu=545.94 kPa를 얻는다.
안전율로 나눈 뒤 면적 2.25 m²를 곱하면 409.46 kN이다.

허용지지력의 단위는 kPa이고 허용 전하중은 기초면적을 곱한 kN이므로 두 값을 구분한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 직접기초의 전반전단 지지력과 안전율 적용원리로 독립 검산했다.

가시설calculation출제기준: 흙막이 굴착저면 히빙 안전율 판정하기복원배점 6점

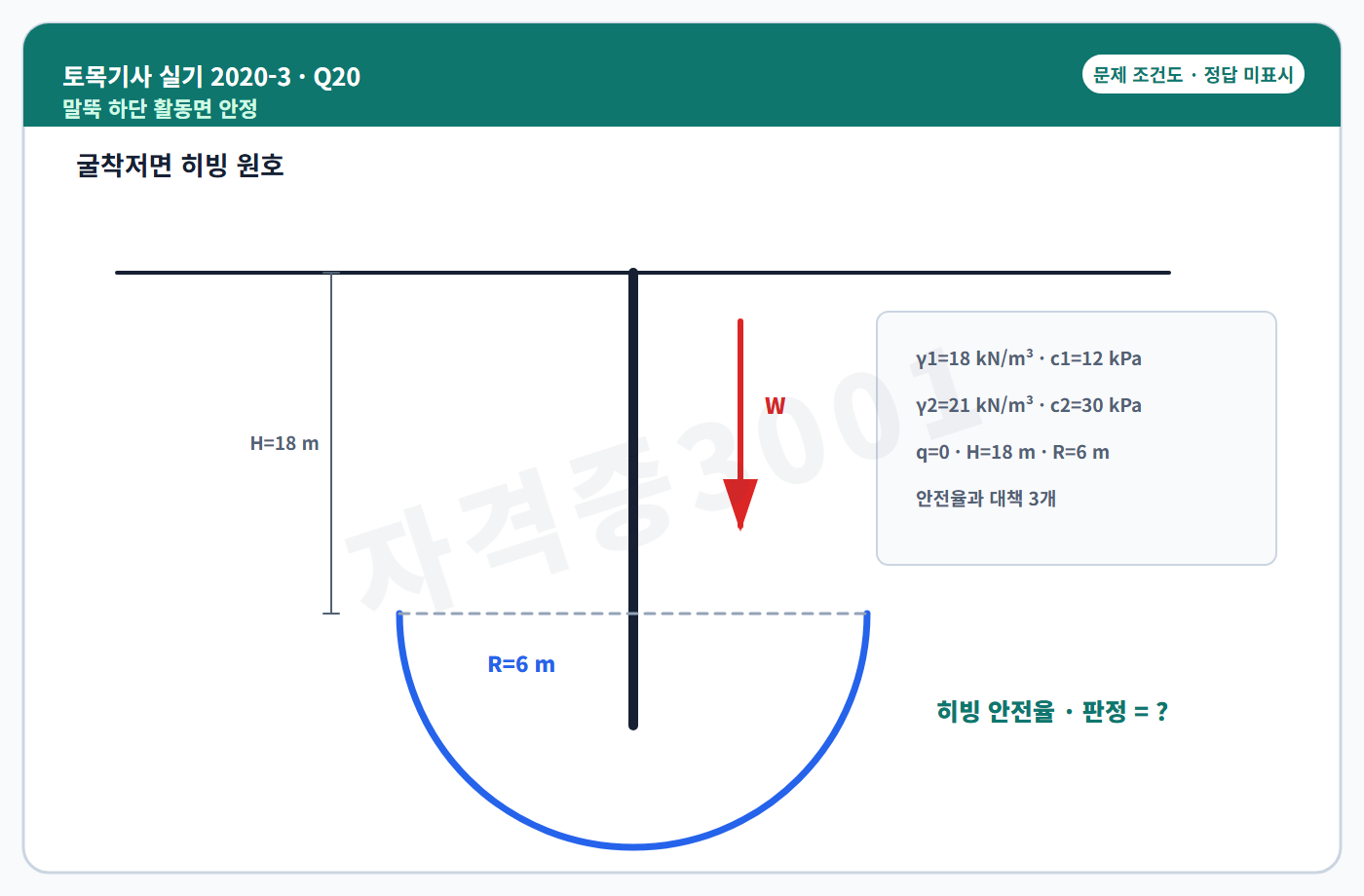

20. 깊이 H=18 m 굴착에서 히빙 활동원호 반지름 R=6 m이다. 상부층은 γ1=18 kN/m³, c1=12 kPa이고 하부층은 γ2=21 kN/m³, c2=30 kPa이며 상재하중 q=0이다. 공개 도형의 원호모델로 안전율을 구해 판정하고 대책을 세 가지 쓰시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 20번 문제 조건도 — 20번 문제 도식

활동모멘트
저항모멘트
안전율·판정
대책 3개

정답과 해설 보기

정답: Md=5,832 kN·m, Mr=4,688.92 kN·m이므로 Fs=0.804<1.0으로 불안전하다. 흙막이벽 근입 증대 또는 지지방식 변경, 굴착저면 재하, 굴착 주변 표토 제거, 지반개량 중 세 가지를 쓴다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 20번 독립 검산 풀이도 — 20번 정답 도식

인정 가능한 표현: Fs=0.804·불안전과 대책 3개

채점 핵심어: Md=5832 · Mr=4688.92 · 0.804 · 불안전 · 근입 증대 · 저면 재하

풀이 순서

공개 도형의 토괴중량과 팔길이로 활동모멘트 5,832 kN·m를 계산한다.
점착력의 원호 저항을 합해 4,688.92 kN·m를 얻는다.
Mr/Md=0.804이므로 불안전하며 저항 증대 또는 활동력 감소 대책 세 가지를 제시한다.

히빙은 굴착면 아래 연약 점성토가 원호를 따라 솟아오르는 파괴이므로 벽체 근입, 저면보강·재하, 주변 하중저감으로 제어한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 흙막이 굴착저면 안정검토의 모멘트 평형과 보강원리를 확인했다.

물량산출quantity출제기준: 옹벽 콘크리트·거푸집·철근 물량 산출하기복원배점 18점

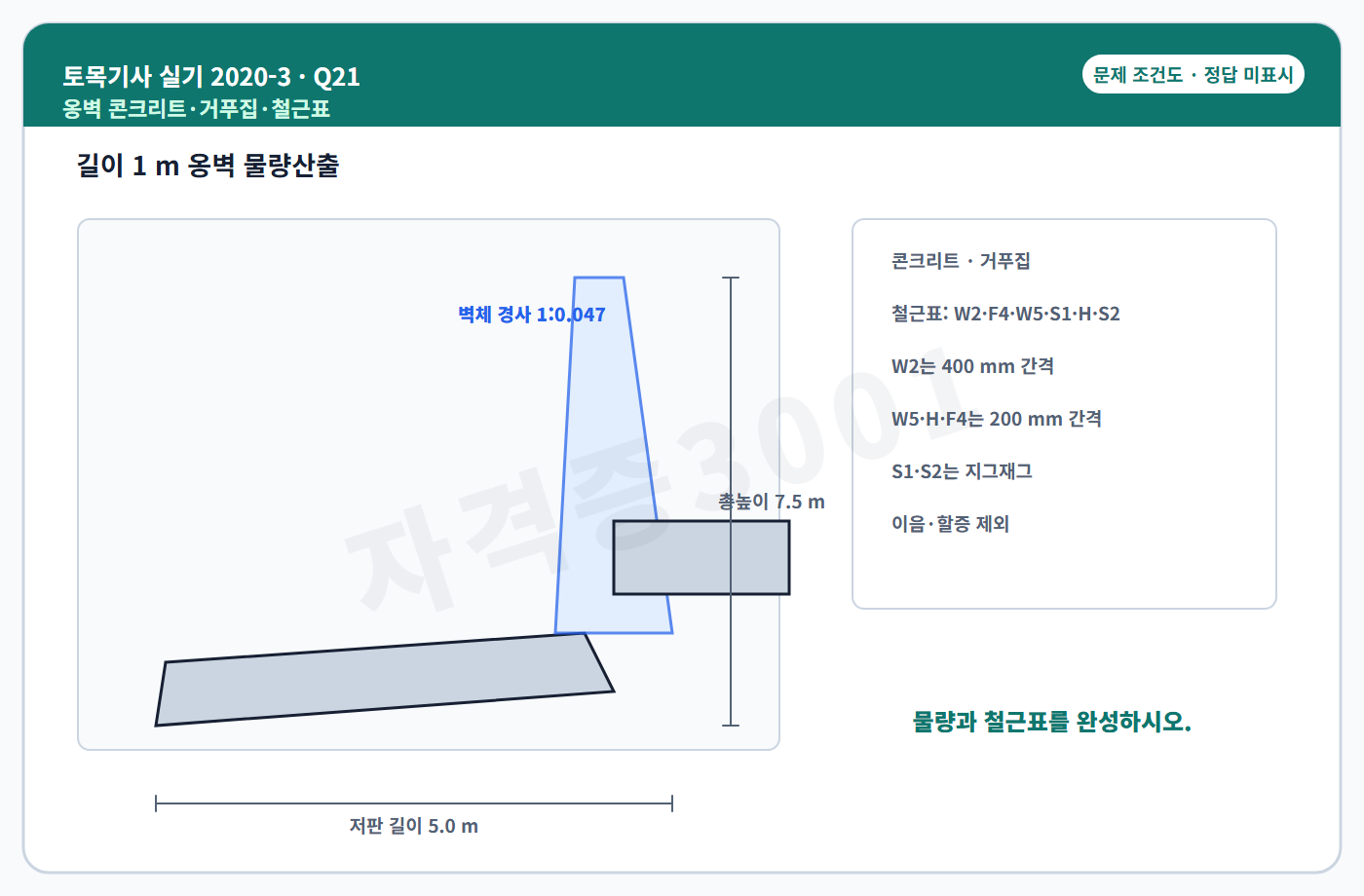

21. 공개 재도화 단면과 배근표에 따라 길이 1 m 옹벽의 콘크리트량, 거푸집량 및 W2·F4·W5·S1·H·S2 철근 총길이를 구하시오. 전체 높이는 7.5 m, 저판 길이는 5.0 m, 벽체 전면경사는 1:0.047이며 이음과 할증은 제외한다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 21번 문제 조건도 — 21번 문제 도식

콘크리트량
거푸집량
W2·F4·W5·S1·H·S2 철근표

정답과 해설 보기

정답: 콘크리트 6.553 m³, 거푸집 15.931 m². W2 D25: 7,765×2.5=19,413 mm, F4 D13: 1,000×24=24,000 mm, W5 D16: 1,000×68=68,000 mm, S1 D13: 556×12.5=6,950 mm, H D16: 2,236×5=11,180 mm, S2 D13: 1,209×12.5=15,113 mm

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 21번 독립 검산 풀이도 — 21번 정답 도식

인정 가능한 표현: 콘크리트 6.553 m³·거푸집 15.931 m²와 철근표 6종

채점 핵심어: 6.553 m³ · 15.931 m² · W2 19413 · F4 24000 · W5 68000 · S1 6950 · H 11180 · S2 15113

풀이 순서

겹치지 않는 단면 요소를 합산해 길이 1 m당 콘크리트 체적 6.553 m³를 얻는다.
콘크리트 노출면의 길이를 합산해 거푸집 15.931 m²를 얻는다.
각 철근의 중심선 길이에 배치 본수를 곱해 W2 19,413, F4 24,000, W5 68,000, S1 6,950, H 11,180, S2 15,113 mm를 산정한다.

콘크리트 체적, 거푸집 접촉면, 철근 중심선 길이는 서로 다른 산출기준이다. 원이미지 08~11번의 치수와 배근표를 묶어 검산한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KCS 콘크리트·거푸집·철근 수량산출 원칙과 공개 상세치수를 독립 합산했다.

공정관리network출제기준: 정상·특급 공정의 최소비용 단축 계산하기복원배점 10점

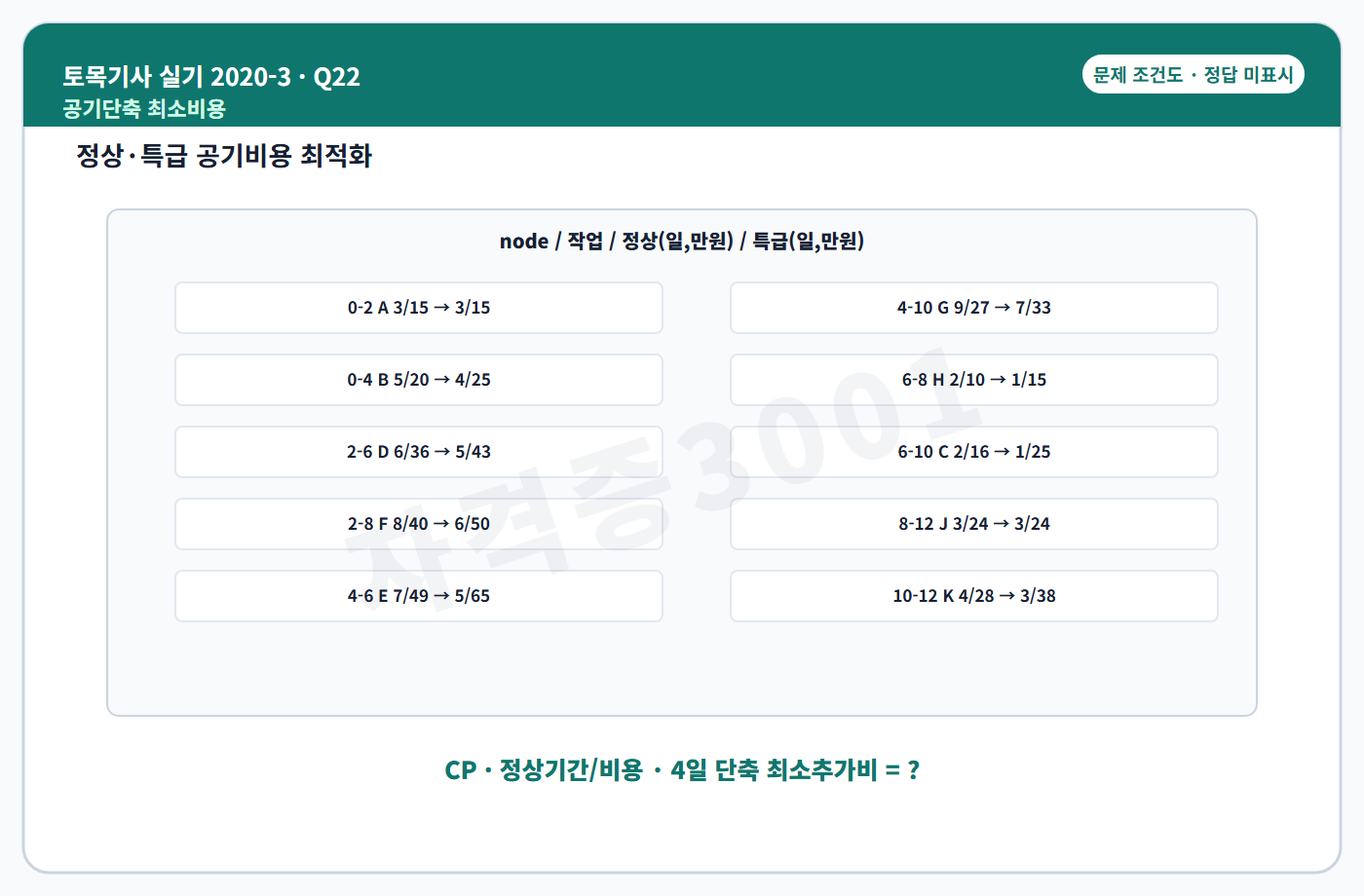

22. 작업별 정상 공기/비용과 특급 공기/비용은 A 3/15→3/15, B 5/20→4/25, D 6/36→5/43, F 8/40→6/50, E 7/49→5/65, G 9/27→7/33, H 2/10→1/15, C 2/16→1/25, K 4/28→3/38, J 3/24→3/24이다. 주공정, 정상 총공기·직접비와 4일 단축 최소 추가비를 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 22번 문제 조건도 — 22번 문제 도식

네트워크·주공정
정상 총공기·직접비
4일 단축 최소 추가비

정답과 해설 보기

정답: 주공정은 B-E-C-K와 B-G-K 두 개이다. 정상 총공기는 18일, 직접비는 265만원이다. 두 주공정을 함께 단축하도록 선택한 단계별 최소 증가비 5+10+11+11=37만원으로 4일 단축할 수 있다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 22번 독립 검산 풀이도 — 22번 정답 도식

인정 가능한 표현: CP B-E-C-K·B-G-K, 18일, 265만원, 추가 37만원

채점 핵심어: B-E-C-K · B-G-K · 18일 · 265만원 · 37만원

풀이 순서

정상 네트워크의 두 임계경로가 모두 18일임을 전진·후진 계산으로 확인한다.
정상 직접비 15+20+36+40+49+27+10+16+28+24=265만원이다.
복수 주공정을 동시에 줄이는 조합을 매 단계 다시 평가하면 증가비 5, 10, 11, 11만원으로 합계 37만원이다.

한 임계경로만 줄이면 다른 경로가 총공기를 지배할 수 있으므로 매 단축단계에서 임계경로 집합을 갱신한다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS·KCS 공사관리의 네트워크 계산과 비용경사 원리로 독립 검산했다.

품질관리identification출제기준: X-bar·R 관리도의 관리한계 식별하기복원배점 4점

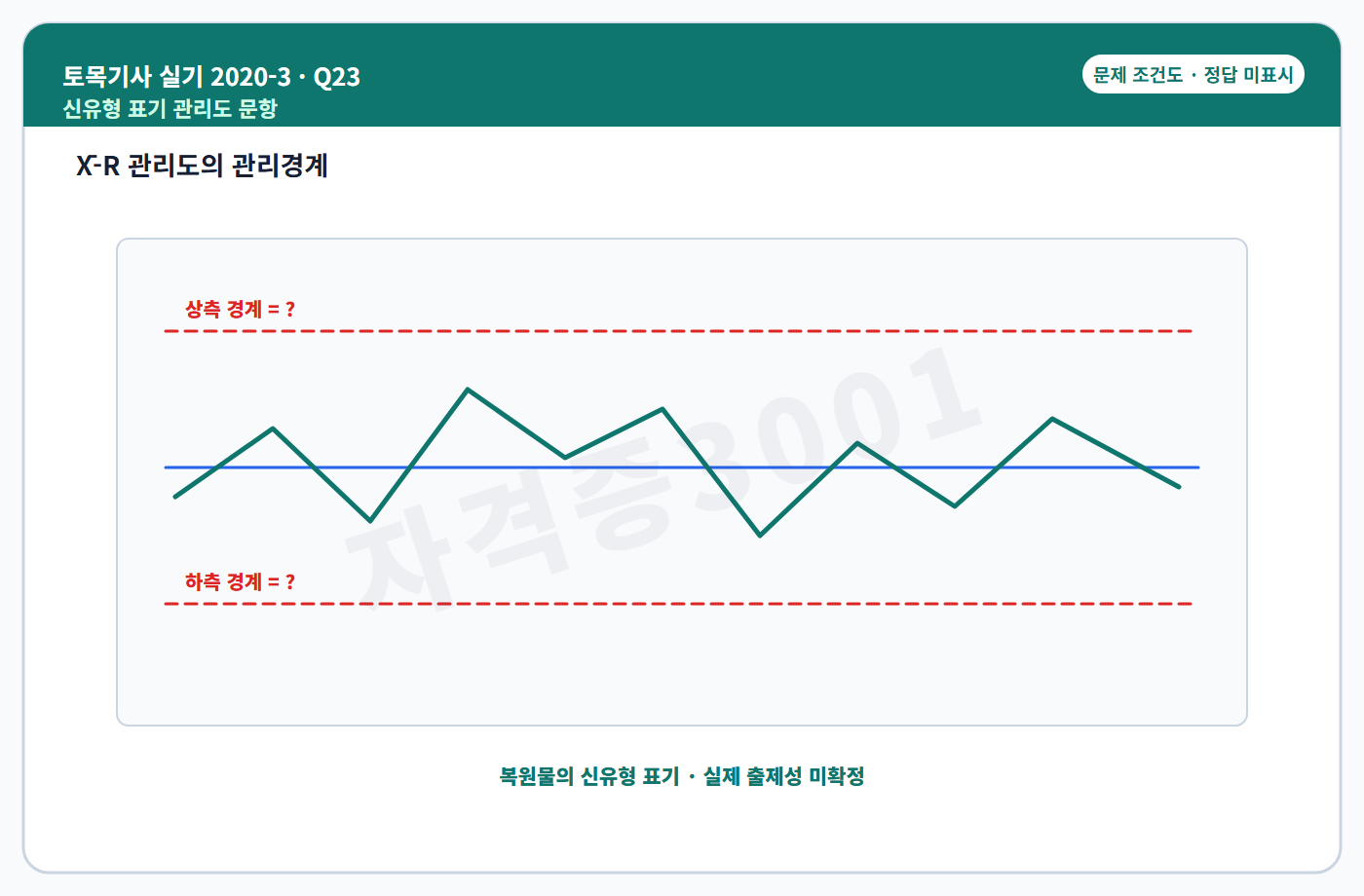

23. 공개 복원 마지막 페이지에 별도 신유형으로 제시된 X̄-R 관리도에서 상측과 하측 관리경계를 구분하는 기호와 명칭을 쓰시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 23번 문제 조건도 — 23번 문제 도식

상측 경계
하측 경계

정답과 해설 보기

정답: UCL은 상한관리한계, LCL은 하한관리한계이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 3회 23번 독립 검산 풀이도 — 23번 정답 도식

인정 가능한 표현: UCL 상한관리한계·LCL 하한관리한계

채점 핵심어: UCL · 상한관리한계 · LCL · 하한관리한계

풀이 순서

중심선보다 위의 관리경계는 UCL로 표시한다.
중심선보다 아래의 관리경계는 LCL로 표시한다.

관리한계는 규격한계와 다르며 공정 변동의 통계적 관리상태를 판정하는 경계다.

복원 근거: 한솔 2020년 3회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 3회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KCS 품질관리의 관리도 사용원리와 공개 복원의 약어를 확인했다.

복원 차이: 공개 게시물의 마지막 이미지는 이 항목을 별도 '신유형 문제'로 표시한다. Q1~Q23의 표기 배점 합 100점에는 포함되지만 실제 시행 문항과 동일했는지는 독립된 공개 근거로 확정할 수 없어 후보 항목으로 경계를 남긴다.
