토목기사 실기 기출문제 2020년 4회·수시 5회 통합 후기복원

토목기사 실기 기출문제 2020년 4회·수시 5회 통합 후보의 공개 이미지 13장을 대조했습니다. Q1~Q20 85점과 표시번호 21·22·23a·23b 15점을 합한 24항·100점이며 후속 회수와 결손을 구분합니다.

후기복원 24문항 시험일 2020-11-29 근거 기준일 2026-08-26

문제지 PDF 다운로드

토목기사 실기 기출문제 2020년 4회·수시 5회 통합 후기복원 안내

토목기사 실기 기출문제 2020년 4회·수시 5회 통합 후기복원입니다. 24개 공개 항목의 문제지, 독립 검산, 채점 핵심어, 신규 도식과 복원 경계를 확인하세요.

토목기사 실기 기출문제 공개 이미지 후기복원 자료이며 Q-Net 공식 문제지나 공식 답안이 아닙니다. 실기는 필답형으로 CBT가 없습니다. 정기 4회·수시 5회의 동일 문제지 여부는 공식 확인되지 않은 B+ 추론입니다.

토목기사 전체 자료 · Q-Net 토목기사 출제기준

토목기사 실기 2020년 4회·수시 5회 통합 후기복원 24개 항목 자격증3001

토목기사 실기 기출문제 · 토목설계 및 시공 실무

콘크리트calculation출제기준: 절대용적법으로 잔골재·굵은골재량 산정하기복원배점 4점

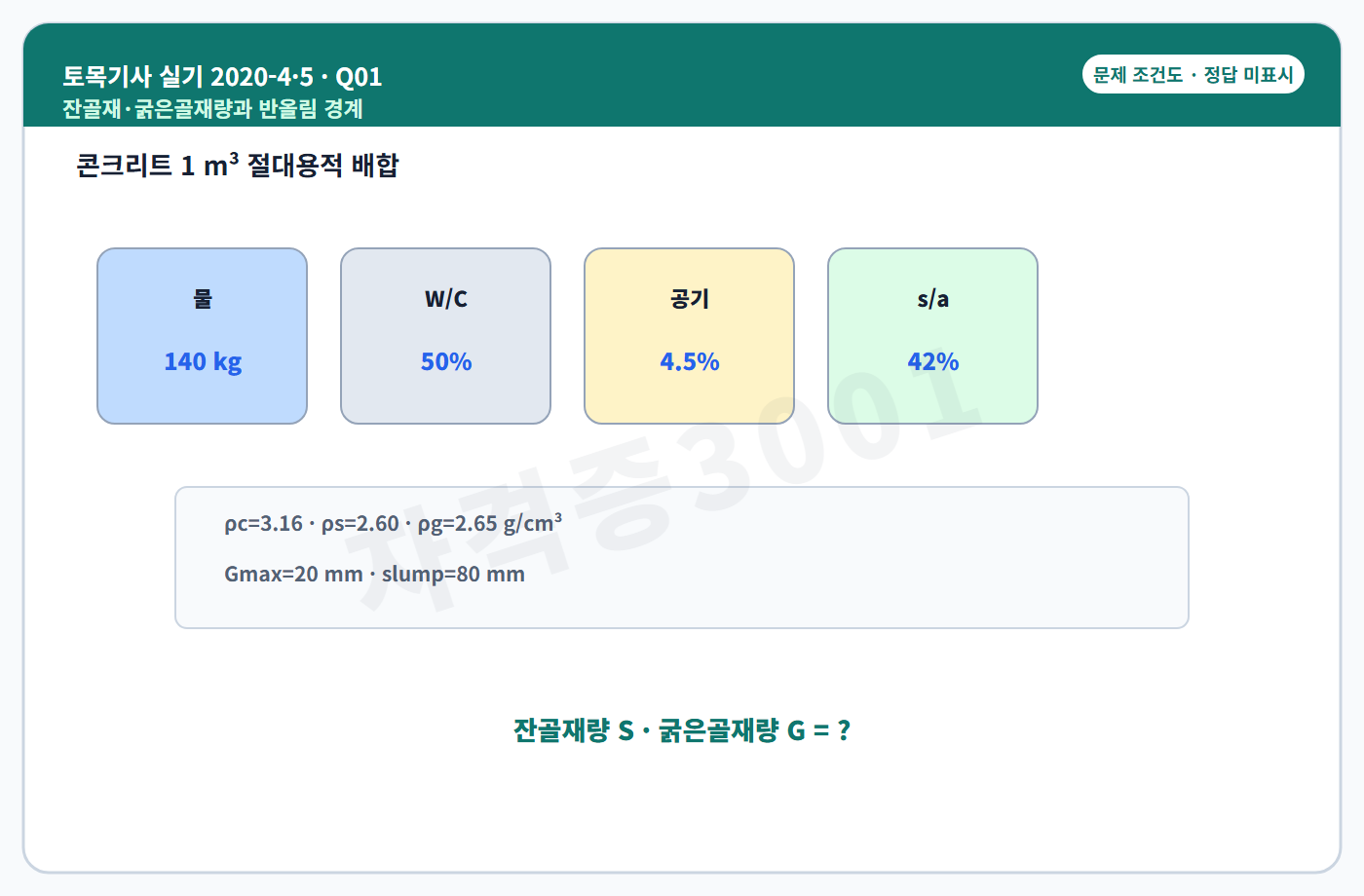

1. 콘크리트 1 m³의 조건은 최대치수 20 mm, 물 140 kg, W/C=0.50, 슬럼프 80 mm, 잔골재율 42%, 공기량 4.5%이다. 시멘트·잔골재·굵은골재 밀도가 3.16, 2.60, 2.65 g/cm³일 때 골재량을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 1번 문제 조건도 — 1번 문제 도식

시멘트량·골재 절대용적
잔골재량
굵은골재량

정답과 해설 보기

정답: C=280 kg/m³이다. 원수치로 계산하면 골재 절대용적 0.726392 m³, S=793.22 kg/m³, G=1,116.47 kg/m³이다. 공개 복원처럼 절대용적을 먼저 0.726으로 반올림하면 S=792.79, G=1,115.86 kg/m³이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 1번 독립 검산 풀이도 — 1번 정답 도식

인정 가능한 표현: 미반올림 S 793.22·G 1,116.47 kg/m³ · 공개 중간반올림 S 792.79·G 1,115.86 kg/m³

채점 핵심어: C=280 · Va=0.726392 · S=793.22 · G=1116.47 · 중간반올림

풀이 순서

C=140/0.50=280 kg/m³이다.
Va=1−0.140−280/(3.16×1000)−0.045=0.726392 m³이다.
S=Va×0.42×2.60×1000=793.22, G=Va×0.58×2.65×1000=1,116.47 kg/m³이다.
Va를 0.726으로 먼저 반올림한 공개 결과도 별도로 제시한다.

골재 절대용적을 중간에서 세 자리로 반올림하면 최종 질량이 달라진다. 독립값을 우선하되 공개 복원의 반올림 경로를 채점 참고값으로 함께 남긴다.

복원 근거: 한솔 2020년 5회 토목기사 실기 공개 복원 이미지 · 한솔 토목기사 실기 공개 복원 게시판 · 2020년 5회 공개 이미지 로컬 OCR 감사본 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KCS 콘크리트 배합설계의 절대용적법으로 원수치와 중간반올림 두 경로를 각각 검산했다.

복원 차이: 공개 복원은 골재 절대용적 0.726을 먼저 사용해 S=792.79, G=1,115.86 kg/m³를 제시한다. 입력을 반올림하지 않은 독립 계산은 S=793.22, G=1,116.47 kg/m³이므로 두 값을 혼합하지 않고 계산 경로를 분리했다.

교량short출제기준: 교대 접속슬래브 설치목적 설명하기복원배점 3점

2. 교대 배면의 구조물과 성토부 접속구간에 접속슬래브를 설치하는 주된 이유를 쓰시오.

설치목적

정답과 해설 보기

정답: 성토부의 부등침하로 생기는 교대 접속부 단차와 충격을 완화해 차량 주행성을 확보하기 위해 설치한다.

인정 가능한 표현: 부등침하 단차 방지 · 접속부 침하 완화

채점 핵심어: 교대 배면 · 부등침하 · 단차 완화 · 주행성

풀이 순서

교대와 뒤채움 성토의 강성·침하 차이를 확인한다.
접속슬래브가 단차를 완만하게 연결해 차량충격을 줄인다고 설명한다.

접속슬래브는 침하 자체를 완전히 없애는 부재가 아니라 교량과 성토부 사이의 급격한 단차를 분산시키는 전이구조다.

해설 근거: 2026-08-26 확인: KDS·KCS 교량 접속부의 침하관리와 접속슬래브 기능을 확인했다.

하천identification출제기준: 하안 침식 방지 구조물 식별하기복원배점 2점

3. 하안 또는 호안 전면에서 흐름 방향과 유속을 조절해 침식을 방지하는 구조물의 명칭을 쓰시오.

구조물 명칭

정답과 해설 보기

정답: 수제 또는 수제공

인정 가능한 표현: 수제 · 수제공 · spur dike · groyne

채점 핵심어: 수제 · 유향 조절 · 하안 보호

풀이 순서

하안에서 수로 쪽으로 돌출된 흐름 제어시설의 기능을 확인한다.
수제 또는 수제공으로 식별한다.

수제는 주흐름을 원하는 방향으로 유도하고 하안 부근 유속과 세굴을 줄이는 하천 구조물이다.

해설 근거: 2026-08-26 확인: KDS 하천시설의 수제 기능과 배치 원리를 확인했다.

공정관리calculation출제기준: PERT 기대시간과 분산 계산하기복원배점 4점

4. 낙관시간 2일, 최빈시간 5일, 비관시간 8일일 때 PERT 기대시간과 분산을 구하시오.

기대시간
분산

정답과 해설 보기

정답: 기대시간 te=(2+4×5+8)/6=5일, 분산 σ²=[(8−2)/6]²=1일²

인정 가능한 표현: 5일·1일²

채점 핵심어: PERT · 가중평균 · (tp−to)/6 · 5 · 1

풀이 순서

te=(to+4tm+tp)/6에 2,5,8을 대입하면 5일이다.
표준편차는 (8−2)/6=1일이고 분산은 그 제곱인 1일²이다.

기대시간은 최빈시간에 네 배 가중치를 주며 분산은 비관·낙관시간 범위의 1/6을 제곱한다.

해설 근거: 2026-08-26 확인: KDS·KCS 공사관리의 PERT 3점 추정식으로 독립 계산했다.

도로short출제기준: 아스팔트 콘크리트 포장 장점 열거하기복원배점 3점

5. 아스팔트 콘크리트 포장의 장점을 세 가지 쓰시오.

장점 ①
장점 ②
장점 ③

정답과 해설 보기

정답: 양생대기 없이 조기개통 가능, 평탄성과 주행성 양호, 유지보수 용이, 소음이 비교적 작음, 단계시공 가능 가운데 세 가지

인정 가능한 표현: 조기개통·평탄성·주행성·보수용이 중 3개

채점 핵심어: 아스팔트 포장 · 조기개통 · 평탄성 · 유지보수

풀이 순서

시공 직후 교통개방이 빠른 장점을 쓴다.
표면 평탄성과 주행성이 좋고 국부 보수가 쉬운 점 등에서 두 가지를 더 쓴다.

콘크리트 포장과 비교했을 때 양생기간, 승차감, 보수성 측면의 대표 장점을 서로 중복되지 않게 제시한다.

해설 근거: 2026-08-26 확인: KDS·KCS 아스팔트 포장의 시공·유지관리 특성을 확인했다.

기초calculation출제기준: 평판재하시험 장기 허용지지력 산정하기복원배점 3점

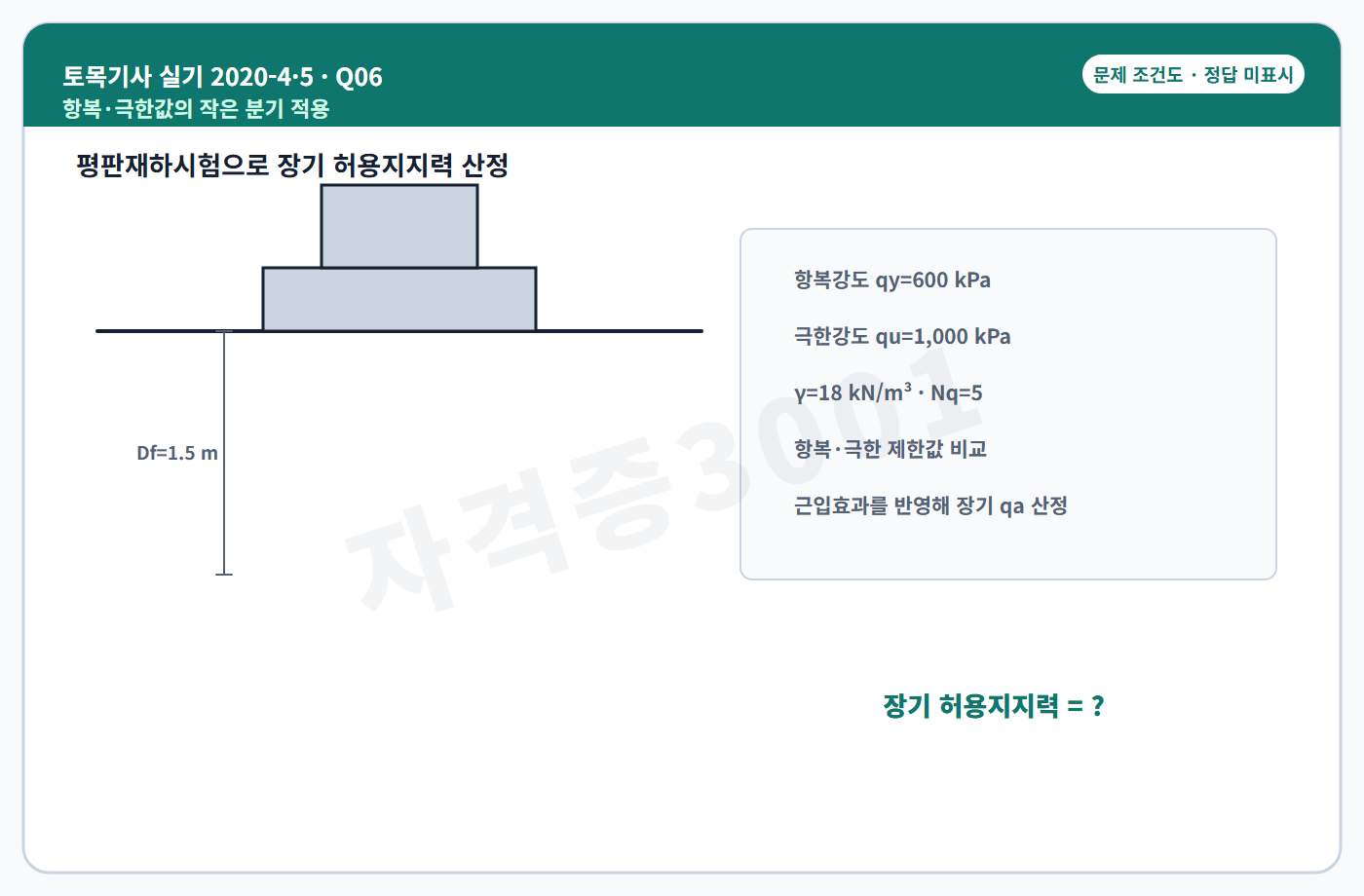

6. 평판재하시험에서 항복강도 600 kPa, 극한강도 1,000 kPa가 얻어졌다. 기초 깊이 1.5 m, 지반 단위중량 18 kN/m³, Nq=5일 때 공개 지시식으로 장기 허용지지력을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 6번 문제 조건도 — 6번 문제 도식

단기 허용값
근입효과
장기 허용지지력

정답과 해설 보기

정답: qt=min(600/2,1000/3)=300 kPa이고 qa=300+(1/3)×18×1.5×5=345 kPa이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 6번 독립 검산 풀이도 — 6번 정답 도식

인정 가능한 표현: 345 kPa

채점 핵심어: qy/2 · qu/3 · 작은 값 300 · 근입효과 45 · 345

풀이 순서

항복강도의 1/2은 300, 극한강도의 1/3은 333.33 kPa이므로 작은 300을 선택한다.
근입효과는 (1/3)γDfNq=45 kPa이다.
두 값을 더해 장기 허용지지력 345 kPa를 얻는다.

평판 결과의 두 제한값 중 작은 값을 먼저 택한 뒤 지문이 지정한 근입 보정항을 더한다.

해설 근거: 2026-08-26 확인: KDS 직접기초의 평판재하시험 활용 경계와 지문 지정식을 독립 검산했다.

교량structure출제기준: 사장교 케이블 배열 형식 설명하고 그리기복원배점 6점

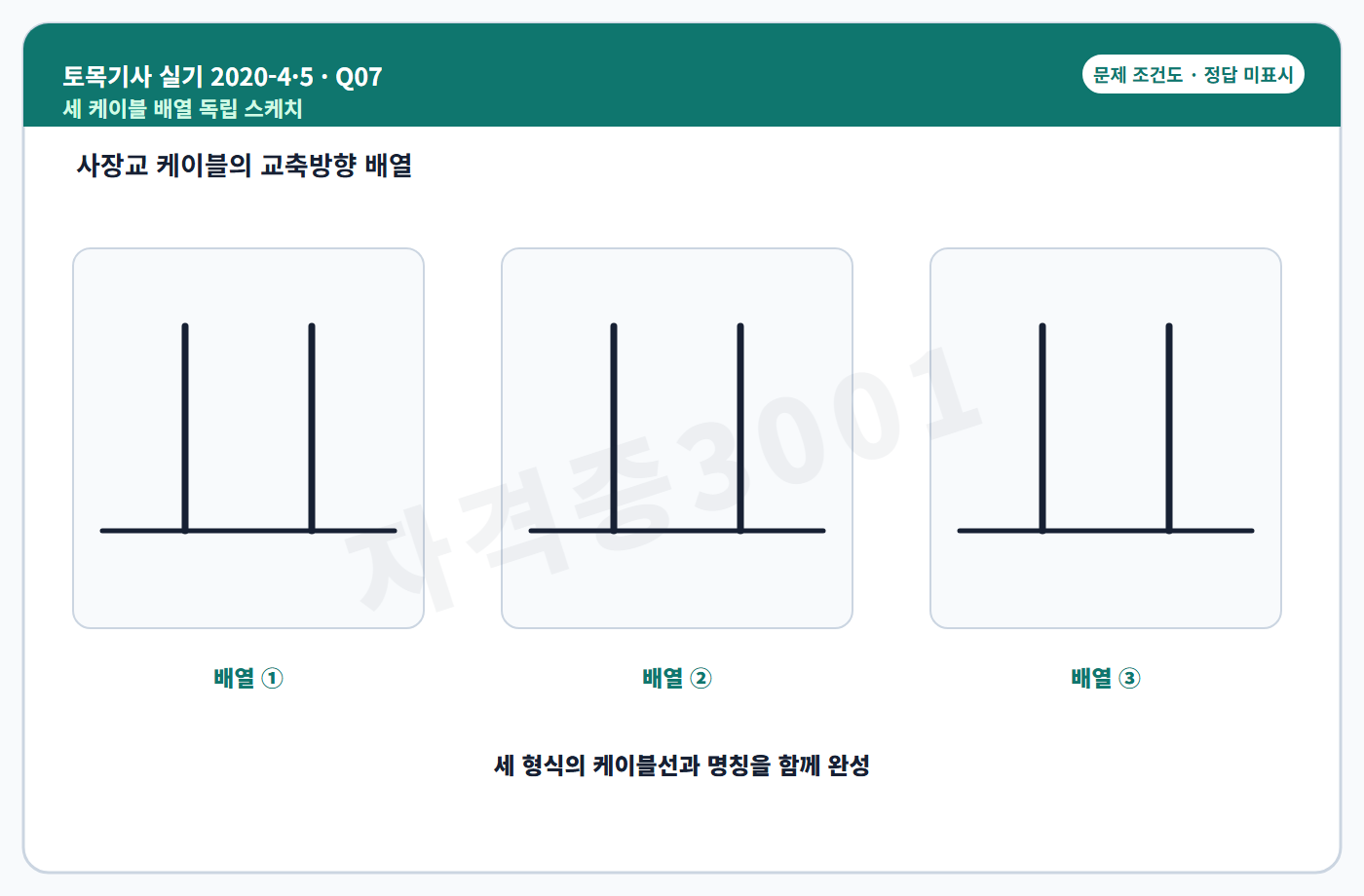

7. 사장교 케이블의 교축방향 배열형식을 세 가지 쓰고 각 형식의 케이블 배치를 스케치하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 7번 문제 조건도 — 7번 문제 도식

형식·그림 ①
형식·그림 ②
형식·그림 ③

정답과 해설 보기

정답: 부채형(fan), 스타형(star), 하프형(harp)이며 해설도처럼 탑 정착집중·분산 정도와 평행성의 차이가 드러나게 그린다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 7번 독립 검산 풀이도 — 7번 정답 도식

인정 가능한 표현: 부채형·스타형·하프형과 각 스케치

채점 핵심어: 부채형 · 스타형 · 하프형 · 교축방향 배열 · 스케치

풀이 순서

부채형은 케이블이 탑 상부 부근에 모여 퍼지는 모습으로 그린다.
스타형은 탑 여러 높이에서 거더의 먼 지점으로 별 모양처럼 연결한다.
하프형은 여러 케이블이 거의 평행하도록 배치한다.

명칭만이 아니라 세 배열의 케이블 기하가 서로 구별되도록 문제도에는 빈 골격, 해설도에는 독립 스케치를 제시한다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS 사장교 구조계획의 케이블 배치 형식과 구조적 특징을 확인했다.

건설기계calculation출제기준: 그레이더 작업대수 산정하기복원배점 3점

8. 20 km 도로보수를 하루 8시간에 끝낸다. 1회는 5.4 km/h, 2회는 9 km/h, 2회는 13.1 km/h로 통과하며 작업효율은 0.70일 때 필요한 그레이더 대수를 구하시오.

가중평균속도
소요 작업시간
장비대수

정답과 해설 보기

정답: Vm=(1×5.4+2×9+2×13.1)/5=9.92 km/h, H=5×20/(9.92×0.70)=14.40 h, N=14.40/8=1.80이므로 2대

인정 가능한 표현: 2대

채점 핵심어: 5회 통과 · Vm=9.92 · H=14.40 · 올림 2대

풀이 순서

통과횟수로 속도를 가중평균해 9.92 km/h를 얻는다.
총 통과거리 100 km를 속도와 효율로 나눠 14.40시간을 얻는다.
8시간 기준 1.80대를 정수 올림해 2대로 한다.

완료 가능한 장비 수를 묻기 때문에 소수 장비대수는 부족하지 않도록 올림한다.

해설 근거: 2026-08-26 확인: KCS 건설기계 작업량의 통과횟수·효율·가동시간 개념으로 독립 검산했다.

측량calculation출제기준: Simpson 3/8법으로 횡단면적 산정하기복원배점 3점

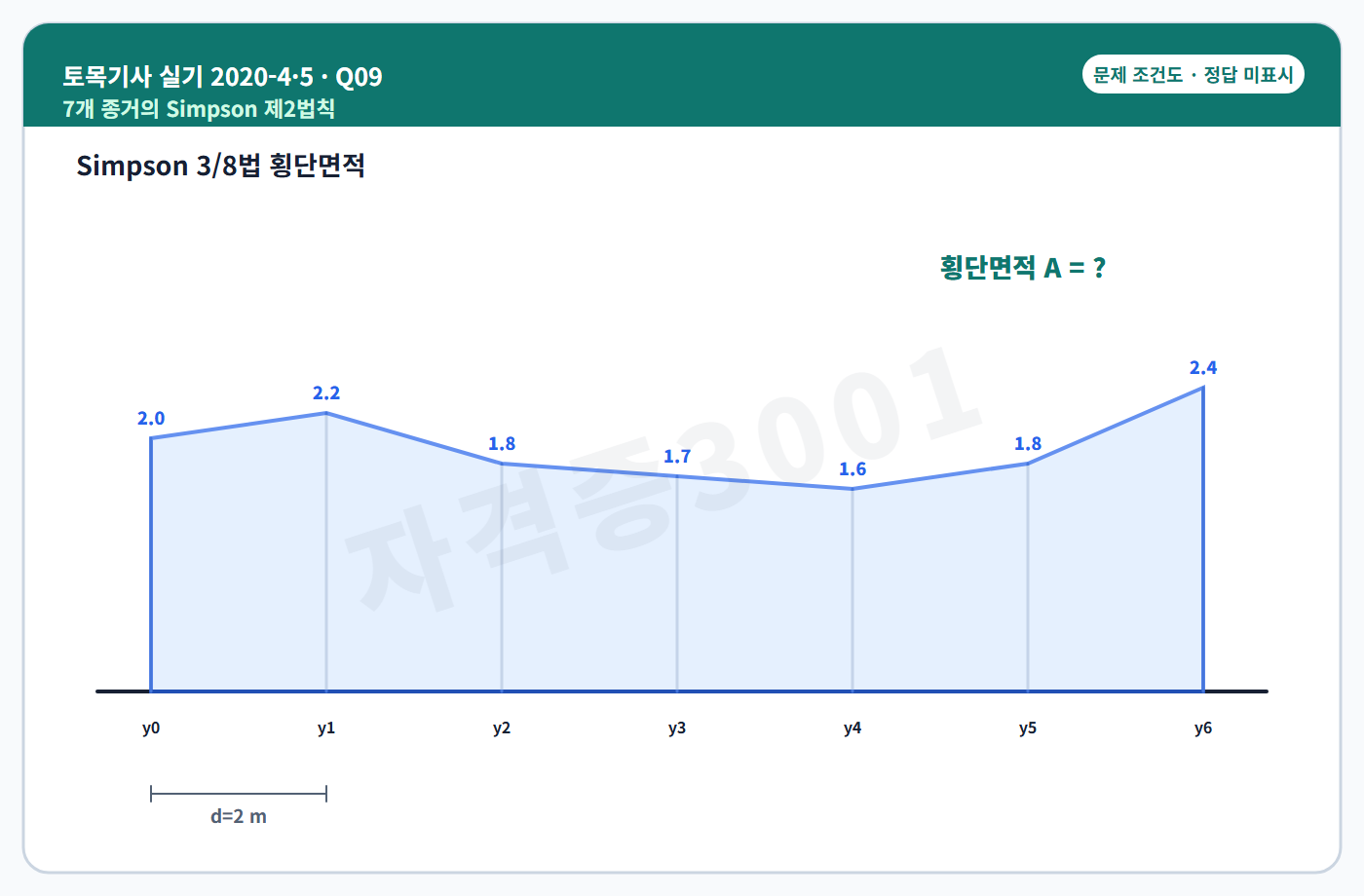

9. 종거 간격은 2 m이고 종거가 2.0, 2.2, 1.8, 1.7, 1.6, 1.8, 2.4 m일 때 Simpson 3/8법으로 횡단면적을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 9번 문제 조건도 — 9번 문제 도식

가중합
횡단면적

정답과 해설 보기

정답: A=(3×2/8)[2.0+2×1.7+3(2.2+1.8+1.6+1.8)+2.4]=22.50 m²이다. 두 구간을 각각 소수 둘째 자리로 먼저 반올림하면 22.51 m²가 될 수 있다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 9번 독립 검산 풀이도 — 9번 정답 도식

인정 가능한 표현: 22.50 m² · 부분반올림 22.51 m²

채점 핵심어: Simpson 3/8 · 중간점 2배 · 나머지 3배 · 22.50

풀이 순서

6구간을 Simpson 3/8 가중치 1,3,3,2,3,3,1로 묶는다.
괄호의 합은 30.0이고 3d/8=0.75이므로 22.50 m²이다.
부분구간을 먼저 반올림한 22.51은 반올림 순서 차이로 분리한다.

최종식을 한 번에 계산한 22.50 m²를 우선하고, 중간반올림으로 생기는 0.01 m² 차이는 별도 주석으로 남긴다.

해설 근거: 2026-08-26 확인: KDS 측량·토공 수량산정의 Simpson 3/8 적분원리로 독립 계산했다.

복원 차이: 공개 복원은 전체식에서 22.50 m², 두 구간을 각각 소수 둘째 자리로 반올림한 방식에서 22.51 m²를 함께 제시한다. 본문은 최종 일괄계산 22.50 m²를 우선한다.

기초short출제기준: 오픈케이슨 시공상 단점 열거하기복원배점 3점

10. 공기케이슨과 비교한 오픈케이슨 공법의 시공상 단점을 세 가지 쓰시오.

단점 ①
단점 ②
단점 ③

정답과 해설 보기

정답: 선단 토질확인·연약토 제거 곤란, 전석·장애물 때 침하 지연, 히빙·보일링 우려, 경사침하 우려, 저부콘크리트 수중시공 품질관리 곤란 중 세 가지

인정 가능한 표현: 선단확인 곤란·장애물·히빙/보일링·경사침하 중 3개

채점 핵심어: 오픈케이슨 · 침하 지연 · 히빙 · 보일링 · 경사침하

풀이 순서

개방 굴착과 자중침하 과정에서 생기는 문제를 고른다.
장애물, 굴착저면 안정, 수직도, 수중 콘크리트 중 서로 다른 세 항목을 쓴다.

압축공기로 작업공간을 건조하게 유지하는 공기케이슨과 달리 오픈케이슨은 물과 연약저면의 영향을 크게 받는다.

해설 근거: 2026-08-26 확인: KDS·KCS 케이슨 기초의 침하·굴착저면·수중콘크리트 시공 경계를 확인했다.

가시설identification출제기준: 임시 배수 구조물 식별하기복원배점 2점

11. 물속 또는 물가에서 구조물을 건조상태로 시공하기 위해 작업구역의 물을 배제하는 임시 구조물을 쓰시오.

구조물 명칭

정답과 해설 보기

정답: 가물막이 또는 가체절공(cofferdam)

인정 가능한 표현: 가물막이 · 가체절공 · cofferdam

채점 핵심어: 임시 구조물 · 물 배제 · 건조 작업

풀이 순서

작업구역을 물과 분리하는 임시 차수벽 기능을 확인한다.
가물막이 또는 가체절공으로 식별한다.

가물막이는 둘러싼 구역의 물을 배제해 굴착·기초공사를 건조상태에서 수행하게 하는 임시 구조물이다.

해설 근거: 2026-08-26 확인: KCS 가설공사의 가물막이 설치·배수·안전관리 원칙을 확인했다.

토공calculation출제기준: 토량변화율로 부족 본바닥토량 산정하기복원배점 3점

12. 다짐토 18,900 m³가 필요하고 느슨한 흙 15,000 m³를 보유한다. 토량변화율 L=1.25, C=0.90일 때 부족한 자연상태 토량을 구하시오.

필요 본바닥량
보유 본바닥량
부족량

정답과 해설 보기

정답: 필요 본바닥량은 18,900/0.90=21,000 m³, 보유 본바닥량은 15,000/1.25=12,000 m³이므로 부족량은 9,000 m³이다.

인정 가능한 표현: 9,000 m³

채점 핵심어: C=0.90 · L=1.25 · 21000 · 12000 · 9000

풀이 순서

다짐토 수요를 C로 나눠 자연상태 21,000 m³로 바꾼다.
느슨한 흙을 L로 나눠 자연상태 12,000 m³로 바꾼다.
같은 상태끼리 빼면 9,000 m³이다.

수요와 보유량을 모두 본바닥 기준으로 통일한 뒤 차이를 구해야 토량상태를 혼합하지 않는다.

해설 근거: 2026-08-26 확인: KCS 토공의 자연·느슨·다짐 상태 토량환산 원리로 독립 검산했다.

기초calculation출제기준: 직사각형 강성기초 탄성침하 산정하기복원배점 3점

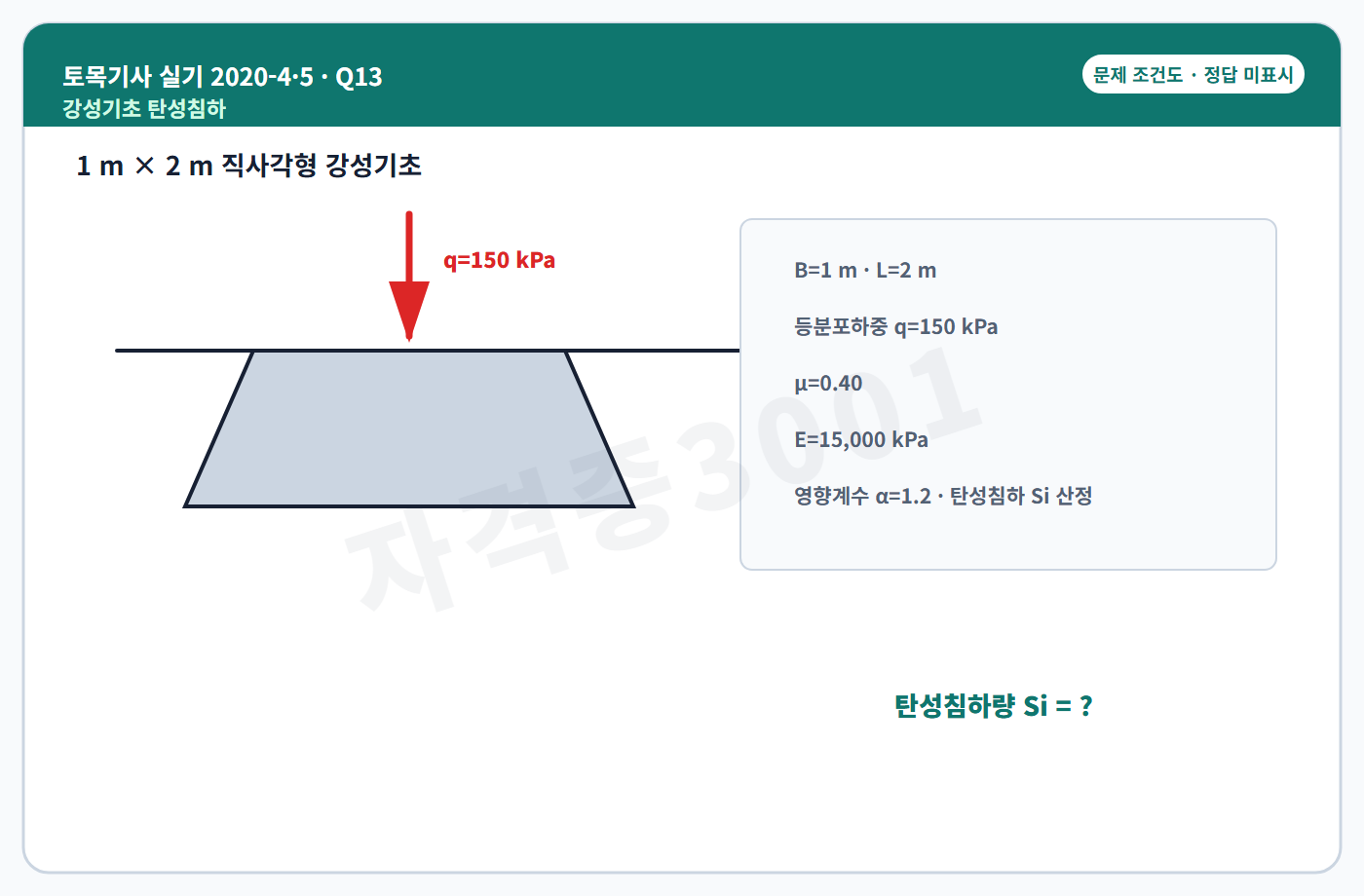

13. 폭 1 m, 길이 2 m 강성기초에 150 kPa 등분포하중이 작용한다. μ=0.40, E=15,000 kPa, 영향계수 α=1.2일 때 Si=qB(1−μ²)α/E로 탄성침하량을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 13번 문제 조건도 — 13번 문제 도식

적용식
탄성침하량

정답과 해설 보기

정답: Si=150×1×(1−0.4²)×1.2/15,000=0.01008 m≈0.01 m=1 cm

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 13번 독립 검산 풀이도 — 13번 정답 도식

인정 가능한 표현: 0.01 m · 1 cm · 0.01008 m

채점 핵심어: 1−μ² · α=1.2 · 0.01008 m · 1 cm

풀이 순서

포아송비 보정은 1−0.4²=0.84이다.
모든 값을 식에 넣으면 0.01008 m이고 공개 답의 정밀도로는 0.01 m 또는 1 cm이다.

계산값은 10.08 mm이고 공개 표시 정밀도에서 1 cm로 정리된다. 길이와 압력 단위를 일관되게 사용한다.

해설 근거: 2026-08-26 확인: KDS 직접기초의 탄성침하와 영향계수 적용원리로 독립 검산했다.

터널short출제기준: 숏크리트 시공면 사전처리 설명하기복원배점 3점

14. 숏크리트를 뿜어붙이기 전에 시공면에 해야 할 사전처리를 세 가지 쓰시오.

처리 ①
처리 ②
처리 ③

정답과 해설 보기

정답: 흙·부석·먼지 제거, 용수 배수처리, 요철 정리, 적절한 습윤상태 유지 가운데 세 가지

인정 가능한 표현: 부석 제거·배수·면정리·습윤 중 3개

채점 핵심어: 숏크리트 · 부석 제거 · 용수 처리 · 습윤

풀이 순서

부착을 방해하는 흙·먼지·느슨한 암편을 제거한다.
용수를 배제하고 과도한 요철을 정리하며 필요하면 적절히 습윤한다.

시공면의 청결·안정·수분상태가 숏크리트의 부착과 리바운드, 초기품질을 좌우하므로 서로 다른 처리 세 가지를 쓴다.

해설 근거: 2026-08-26 확인: KCS 터널 숏크리트의 바탕면 정리·용수처리·습윤 요구를 확인했다.

도로identification출제기준: 전압 콘크리트 포장 식별하기복원배점 3점

15. 낮은 슬럼프의 된비빔 콘크리트를 토공 장비처럼 전압해 시공하며 건조수축이 작고 공기단축이 가능하지만 표면 평탄성 확보가 어려운 포장공법을 쓰시오.

공법 명칭

정답과 해설 보기

정답: 전압 콘크리트 포장공법(RCCP)

인정 가능한 표현: 전압콘크리트포장 · RCCP · roller compacted concrete pavement

채점 핵심어: 된비빔 · 전압 · RCCP

풀이 순서

낮은 슬럼프와 롤러 전압이라는 시공특징을 확인한다.
RCCP 또는 전압 콘크리트 포장으로 식별한다.

일반 슬립폼 콘크리트와 달리 토공용 롤러로 다짐할 수 있는 매우 된 배합을 사용하는 포장이다.

해설 근거: 2026-08-26 확인: KDS·KCS 전압 콘크리트 포장의 배합·다짐·표면마감 특성을 확인했다.

도로identification출제기준: 동적 포장재료 탄성물성 식별하기복원배점 3점

16. 포장설계에서 노상지지력계수나 CBR을 보완·대체하며 반복 동적하중시험으로 결정하는 탄성물성을 쓰시오.

물성 명칭

정답과 해설 보기

정답: 회복탄성계수 MR(Resilient Modulus)

인정 가능한 표현: 회복탄성계수 · MR · Resilient Modulus · 동탄성계수

채점 핵심어: 반복하중 · 회복변형 · MR

풀이 순서

동적 반복하중에서 회복되는 변형률에 대한 응력비임을 확인한다.
회복탄성계수 MR로 식별한다.

MR은 반복 교통하중을 받는 노상·보조기층 재료의 회복 가능한 탄성응답을 나타내는 포장설계 물성이다.

해설 근거: 2026-08-26 확인: KDS 도로포장 설계의 회복탄성계수 정의와 시험 적용범위를 확인했다.

토목재료short출제기준: 토목섬유 주요기능 열거하기복원배점 4점

17. 토목시공에서 토목섬유가 수행하는 주요기능을 네 가지 쓰시오.

기능 ①
기능 ②
기능 ③
기능 ④

정답과 해설 보기

정답: 배수, 여과, 분리, 보강. 차수 또는 보호 기능도 용도에 맞으면 인정할 수 있다.

인정 가능한 표현: 배수·여과·분리·보강 · 차수 포함 4개

채점 핵심어: 토목섬유 · 배수 · 여과 · 분리 · 보강

풀이 순서

물의 면내 이동은 배수, 입자 유실을 막고 물을 통과시키는 것은 여과다.
서로 다른 재료 혼합방지는 분리, 인장저항 부여는 보강으로 구분한다.

같은 제품도 배치 위치와 구조에 따라 여러 기능을 수행하지만 답안에서는 배수·여과·분리·보강을 서로 다른 기능으로 적는다.

해설 근거: 2026-08-26 확인: KDS·KCS 토목섬유의 기능 분류와 설계·시공 요구를 확인했다.

토질역학identification출제기준: 액상화 현상 식별하기복원배점 2점

18. 동적 외력으로 포화 모래의 간극수압이 상승하고 유효응력과 전단강도가 급격히 사라져 현탁액처럼 거동하는 현상을 쓰시오.

현상 명칭

정답과 해설 보기

정답: 액상화

인정 가능한 표현: 액상화 · liquefaction

채점 핵심어: 동적하중 · 간극수압 상승 · 유효응력 소실 · 액상화

풀이 순서

포화 느슨한 모래에 반복하중이 작용하는 조건을 확인한다.
간극수압 상승과 유효응력 소실로 액상화라고 판단한다.

액상화는 단순한 함수비 증가가 아니라 비배수 반복전단 중 과잉간극수압이 누적되어 흙골격의 유효응력이 크게 감소하는 현상이다.

해설 근거: 2026-08-26 확인: KDS 내진설계의 액상화 정의와 평가원리를 확인했다.

공정관리network출제기준: AOA 네트워크와 비용-공기 최적화하기복원배점 10점

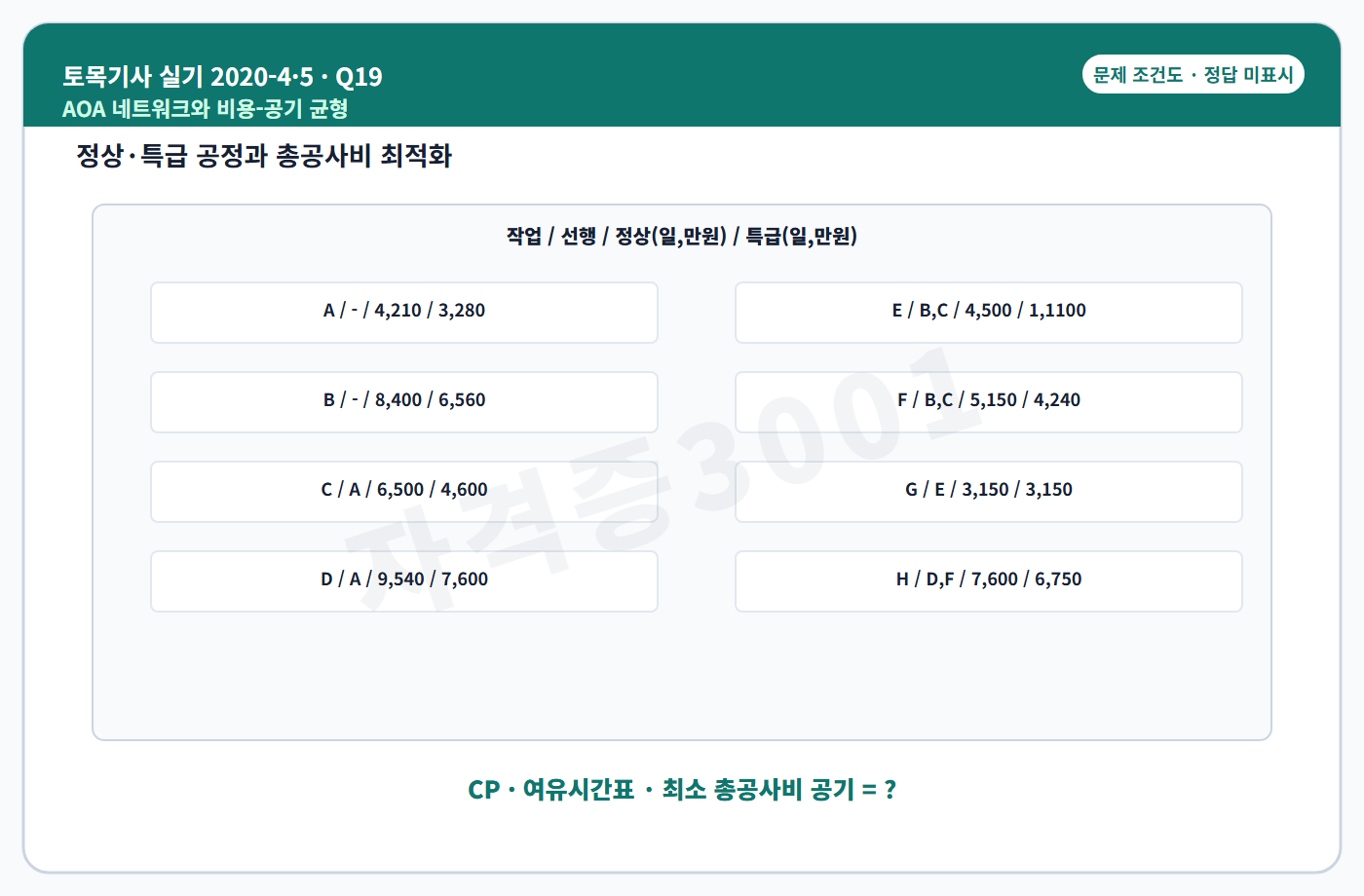

19. A(4일,210→3일,280), B(8,400→6,560), C(6,500→4,600), D(9,540→7,600), E(4,500→1,1100), F(5,150→4,240), G(3,150→3,150), H(7,600→6,750)이다. 선행관계는 C·D가 A 뒤, E·F가 B와 C 뒤, G가 E 뒤, H가 D와 F 뒤이다. 간접비는 60만원/일이다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 19번 문제 조건도 — 19번 문제 도식

화살선도·주공정
EST·LST·EFT·LFT·TF·FF·DF
최소 총공사비의 공기

정답과 해설 보기

정답: 정상 주공정 A-C-F-H, 공기 22일, 직접비 3,050만원이다. 작업별 EST/LST/EFT/LFT/TF/FF/DF는 A 0/0/4/4/0/0/0, B 0/2/8/10/2/2/0, C 4/4/10/10/0/0/0, D 4/6/13/15/2/2/0, E 10/15/14/19/5/0/5, F 10/10/15/15/0/0/0, G 14/19/17/22/5/5/0, H 15/15/22/22/0/0/0이다. 총공사비는 20일에서 직접비 3,150+간접비 1,200=4,350만원으로 최소다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 19번 독립 검산 풀이도 — 19번 정답 도식

인정 가능한 표현: CP A-C-F-H·22일 · 20일·4,350만원 · 전체 일정·여유시간표

채점 핵심어: A-C-F-H · 22일 · 3050만원 · 20일 · 4350만원 · EST LST EFT LFT TF FF DF

풀이 순서

정상 네트워크의 전진·후진 계산으로 CP A-C-F-H와 22일을 얻는다.
작업별 EST/LST/EFT/LFT/TF/FF/DF는 A 0/0/4/4/0/0/0, B 0/2/8/10/2/2/0, C 4/4/10/10/0/0/0, D 4/6/13/15/2/2/0, E 10/15/14/19/5/0/5, F 10/10/15/15/0/0/0, G 14/19/17/22/5/5/0, H 15/15/22/22/0/0/0이다.
22~18일 직접비와 하루 60만원 간접비를 합하면 20일의 4,350만원이 최소다.

단축할 때마다 주공정 변화를 반영하고 직접비 증가와 간접비 감소를 합산해야 최적공기를 판단할 수 있다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS·KCS 공사관리의 AOA 논리·여유시간·비용경사 원리로 독립 검산했다.

물량산출quantity출제기준: 뒷부벽식 옹벽 콘크리트·거푸집·철근 산출하기복원배점 18점

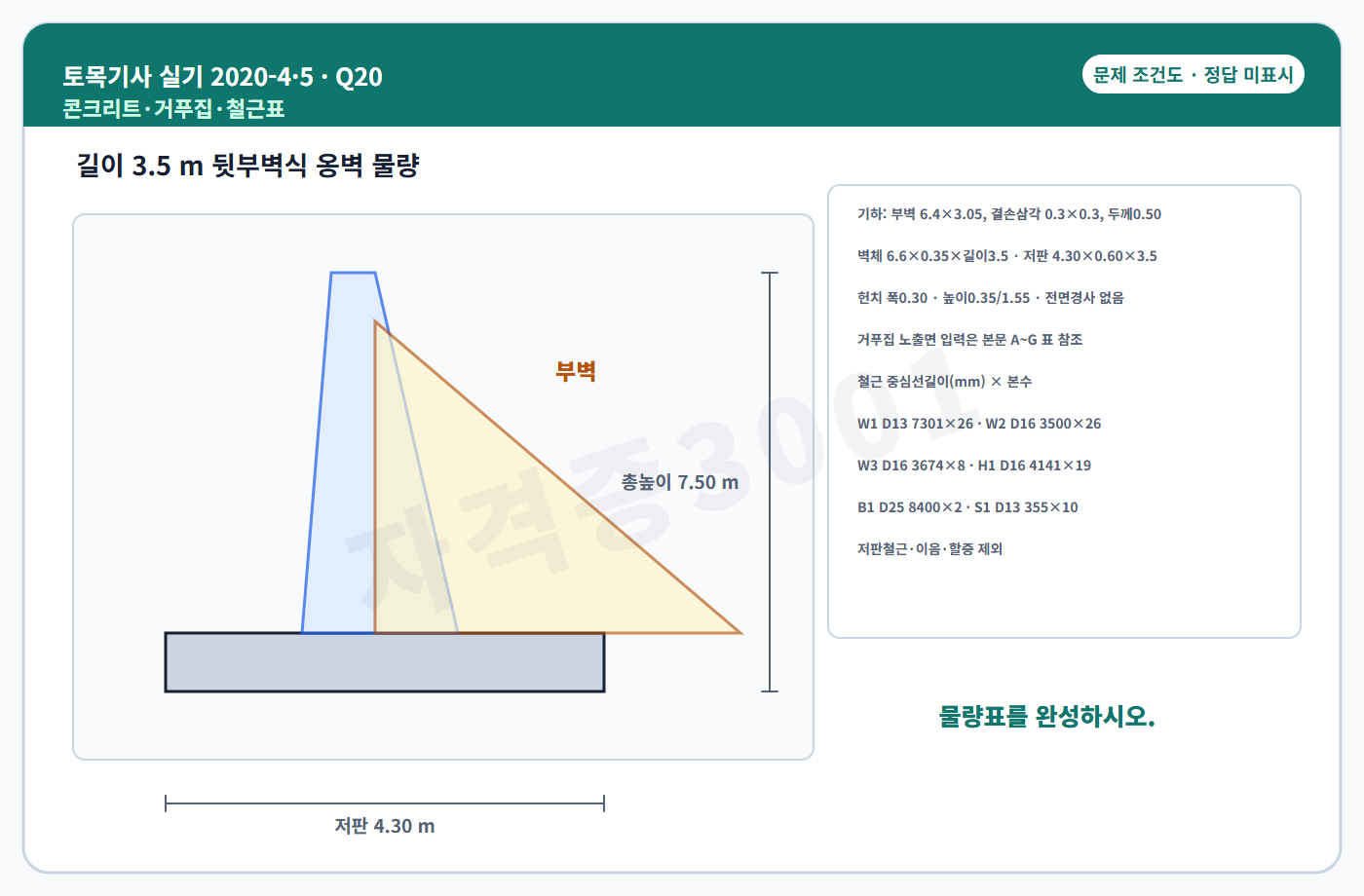

20. 길이 3.5 m 뒷부벽식 옹벽이다. 콘크리트 입력은 부벽 삼각형 6.4×3.05 m에서 0.3×0.3 m 삼각형을 빼고 두께 0.50 m, 벽체 6.6×0.35×3.5 m, 헌치 폭 0.30 m·끝높이 0.35/1.55 m, 저판 4.30×0.60×3.5 m이다. 거푸집 노출면은 A=2[(6.4×3.05−0.3×0.3)/2], B=√(6.4²+3.05²)×0.5, C=6.6×3.5, D=0.6×3.5×2, E=√(0.3²+0.3²)×3, F=6.1×3.0, G=0.5×3.5 m²이다. 철근 중심선길이×본수는 W1 D13 7301×26, W2 D16 3500×26, W3 D16 3674×8, H1 D16 4141×19, B1 D25 8400×2, S1 D13 355×10이다. 저판철근, 이음, 할증은 제외한다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 20번 문제 조건도 — 20번 문제 도식

콘크리트량
거푸집량
W1·W2·W3·H1·B1·S1 철근표

정답과 해설 보기

정답: 콘크리트 22.970 m³, 거푸집 71.598 m². W1 D13 189,826 mm, W2 D16 91,000 mm, W3 D16 29,392 mm, H1 D16 78,679 mm, B1 D25 16,800 mm, S1 D13 3,550 mm

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 20번 독립 검산 풀이도 — 20번 정답 도식

인정 가능한 표현: 22.970 m³·71.598 m²와 철근 6종 표

채점 핵심어: 22.970 · 71.598 · W1 189826 · W2 91000 · W3 29392 · H1 78679 · B1 16800 · S1 3550

풀이 순서

부벽 4.8575, 벽체 8.085, 헌치 0.9975, 저판 9.03 m³를 합해 22.970 m³를 얻는다.
노출면 A~G는 19.430+3.545+23.100+4.200+1.273+18.300+1.750=71.598 m²이다.
중심선 길이와 배치 본수를 곱해 철근 6종의 총길이를 표에 채운다.

콘크리트 체적, 거푸집 접촉면, 철근 중심선 길이를 각각 다른 기준으로 산출한다. 본문 입력표와 문제도만으로 세 요구를 독립 계산할 수 있다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KCS 콘크리트·거푸집·철근 물량산출 원칙과 공개 상세치수를 독립 합산했다.

기초short출제기준: 프리스트레스트 콘크리트말뚝 장점 설명하기복원배점 4점

21. 프리스트레스트 콘크리트말뚝의 장점을 네 가지 쓰시오.

확인된 공개 Q&A 답 1개
현행 개념 설명 ①
현행 개념 설명 ②
현행 개념 설명 ③

정답과 해설 보기

정답: 공개 Q&A로 확인되는 답은 '휨응력을 받을 때 변형량이 적다'이다. 추가 개념 설명은 프리스트레스에 의한 균열저항·휨내력 향상, 공장제작에 따른 품질 균일성과 빠른 시공, 치밀한 콘크리트와 균열제어에 따른 내구성 향상이다.

인정 가능한 표현: 휨응력에서 변형량이 적음과 현행 개념 3개

채점 핵심어: PSC 말뚝 · 휨변형 · 균열저항 · 품질 균일 · 내구성

풀이 순서

공개 Q&A가 확인한 한 답만 복원 확인값으로 표시한다.
나머지는 현행 설계·시공 개념에서 균열저항과 휨내력, 공장품질·시공성, 내구성으로 분리해 설명한다.
공개 마지막 페이지에 잘못 붙은 오픈케이슨 단점 네 줄은 답에서 폐기한다.

한솔 Q&A가 확인한 한 항목과 현재 공학적 장점 세 항목의 근거층을 섞지 않는다. 네 항목 모두를 과거 공개답으로 단정하지 않는다.

해설 근거: 2026-08-26 확인: 현행 KDS·KCS의 프리스트레스트 콘크리트말뚝 재료·제작·운반·균열관리 특성으로 추가 설명을 구성했다.

복원 차이: 공개 이미지의 붙은 해답은 Q10 오픈케이슨 단점이 재배치된 명백한 오답이므로 폐기했다. 한솔 Q&A에서 '휨응력을 받을 때 변형량이 적다' 한 답만 확인되며, 나머지 세 항목은 현행 기준 개념 설명일 뿐 과거 답 복원으로 취급하지 않는다.

토목재료calculation출제기준: 골재 유효흡수율·표면수율 계산하기복원배점 4점

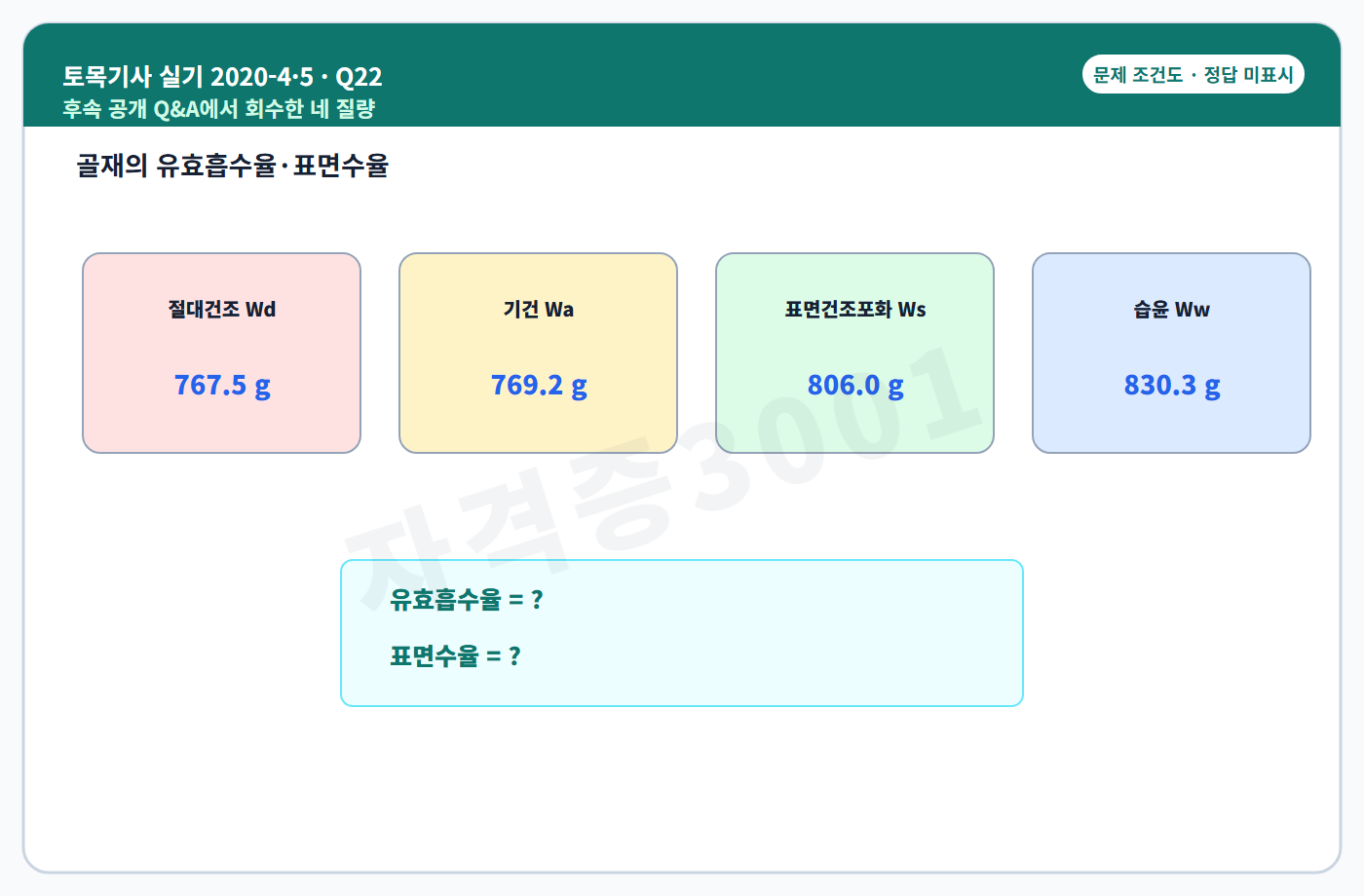

22. 동일 한솔 계보의 후속 공개 Q&A에서 회수된 골재 질량은 절대건조 767.5 g, 기건 769.2 g, 표면건조포화 806.0 g, 습윤 830.3 g이다. 유효흡수율과 표면수율을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 22번 문제 조건도 — 22번 문제 도식

유효흡수율
표면수율

정답과 해설 보기

정답: 유효흡수율=(806.0−769.2)/767.5×100=4.7948…%이므로 4.79%이다. 표면수율=(830.3−806.0)/806.0×100=3.0149…%이므로 3.01%이다. 공개 인쇄 4.78%는 유효흡수율 분모에 기건질량 769.2 g을 사용한 별도 오류 경로다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 22번 독립 검산 풀이도 — 22번 정답 도식

인정 가능한 표현: 유효흡수율 4.79%·표면수율 3.01% · 공개 인쇄 4.78%는 충돌값으로 분리

채점 핵심어: 절건 767.5 · 기건 769.2 · SSD 806.0 · 습윤 830.3 · 유효흡수율 4.79 · 표면수율 3.01

풀이 순서

유효흡수량은 SSD질량−기건질량=36.8 g이고 절건질량 767.5 g을 분모로 두면 4.7948…%이다.
표면수량은 습윤질량−SSD질량=24.3 g이고 SSD질량 806.0 g을 분모로 두면 3.0149…%이다.
공개 인쇄의 4.78%는 36.8/769.2×100 경로이므로 독립 정의값과 분리한다.

네 질량은 2021년 공개 Q&A에서 후속 회수되어 원이미지 13장의 공백을 보완한다. 같은 출판사 계보이므로 독립 제2복원으로 세지 않지만, 현행 정의와 산술로 두 결과를 검산할 수 있다.

해설 근거: 2026-08-26 확인: KCS 14 20 10의 골재 수분 정의와 KS F 2550 공개 서지를 확인하고 절건질량 기준 유효흡수율과 SSD 기준 표면수율을 독립 계산했다.

복원 차이: 후속 회수: 공개 원이미지에는 제목만 남았으나 한솔 Q&A 89031에서 절건 767.5 g, 기건 769.2 g, SSD 806.0 g, 습윤 830.3 g을 회수했다. 동일 한솔 계보의 후속 자료이므로 조건 신뢰도는 C+다. 인쇄 해설 4.78%는 기건질량을 분모로 둔 값이며 현행 정의와 독립 계산값 4.79%를 채택한다.

수리학short출제기준: 부력·양압력 정의 항목의 결손 구분하기복원배점 4점

23. 공개 복원의 표시번호 23 정의문제에서 (가) 질문문은 비어 있고 답란에 '부력'만 남았다. (나)는 지하수위 아래 구조물에 상향으로 작용하는 수압의 명칭을 묻는다.

(가) 잔존 답과 질문 결손
(나) 명칭

정답과 해설 보기

정답: (가) 공개 답 표기는 부력이지만 질문문이 없어 정의를 확정할 수 없다. (나)는 양압력이다.

인정 가능한 표현: (가) 부력-질문 누락, (나) 양압력

채점 핵심어: 23a · 부력 · 질문 결손 · 양압력

풀이 순서

(가)는 답 명칭만 보존하고 어떤 정의를 요구했는지 만들지 않는다.
(나)는 지하수압의 상향 성분이므로 양압력으로 식별한다.

두 하위 항목의 복원상태가 다르다. (가)는 답만 남은 부분복원이고 (나)는 질문과 답이 함께 남아 있어 명칭을 확인할 수 있다.

해설 근거: 2026-08-26 확인: KDS 수압·부력 검토의 개념을 확인했으며 (가)의 누락 질문을 현행 정의로 대신하지 않았다.

복원 차이: 부분 결손: (가)의 질문문은 공개 이미지에서 공백이고 '부력'이라는 답만 남았다. (나)의 질문과 '양압력' 답은 확인된다. 두 항목의 확정도를 분리했다.

기초calculation출제기준: Terzaghi 극한지지력 항목의 복원 가능성 판정하기복원배점 3점

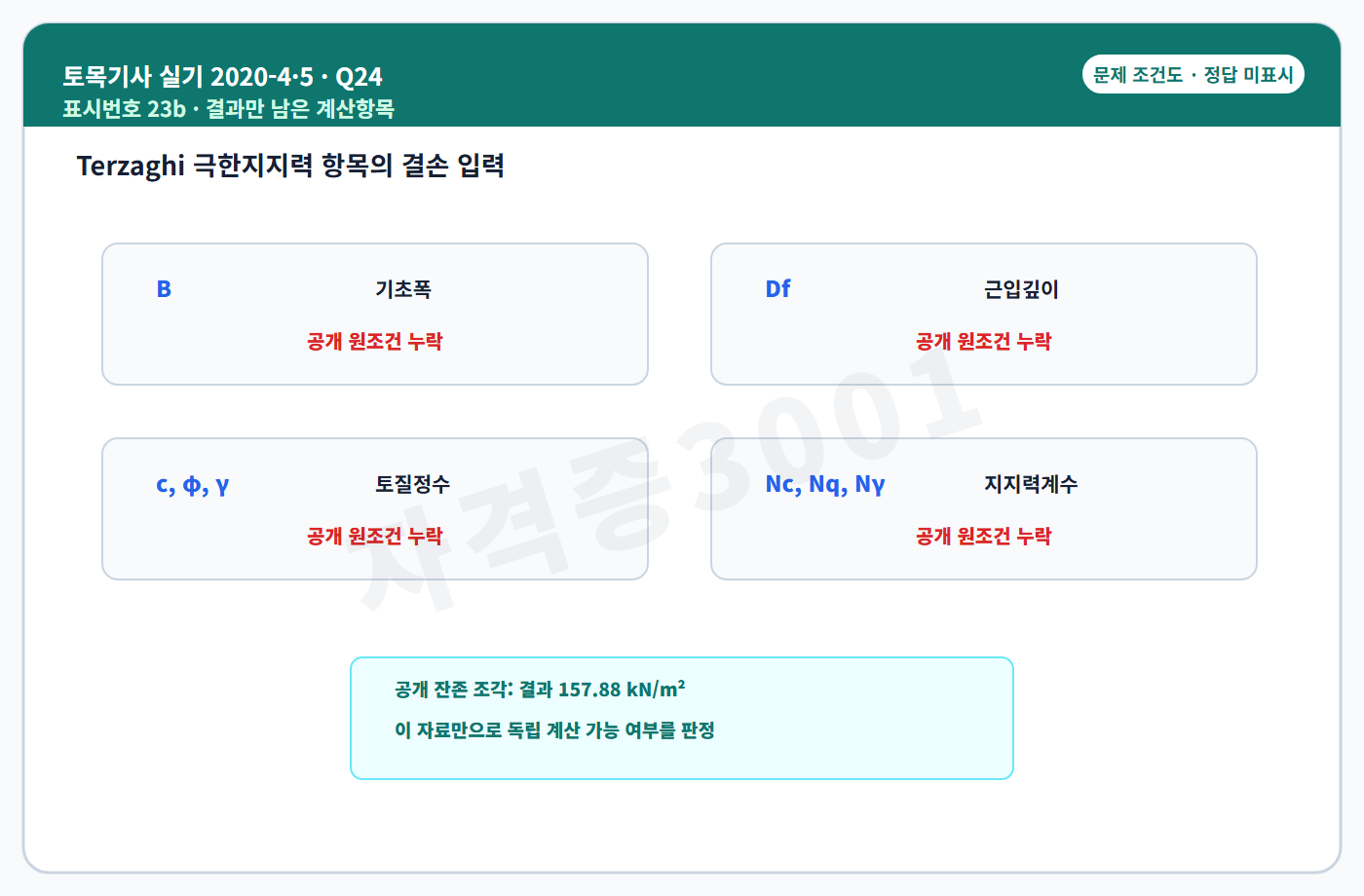

24. 공개 복원의 두 번째 표시번호 23에는 'Terzaghi 극한지지력 계산문제'라는 제목, 3점 표기와 결과 157.88 kN/m²만 남고 기초폭·근입깊이·토질정수·지지력계수·도면은 없다. 계산 가능 여부를 판정하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 24번 문제 조건도 — 24번 문제 도식

잔존 결과값
독립 계산 가능성

정답과 해설 보기

정답: 원조건 누락으로 산정 불가. 157.88 kN/m²는 공개 복원에 남은 결과 조각으로만 기록하며 독립 검산값이나 확정 정답으로 채택하지 않는다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2020년 4회·수시 5회 24번 독립 검산 풀이도 — 24번 정답 도식

인정 가능한 표현: 원조건 누락으로 산정 불가 · 공개 결과 조각 157.88 kN/m²

채점 핵심어: 23b · Terzaghi · 157.88 · 원조건 누락 · 산정 불가

풀이 순서

Terzaghi 식에 필요한 B, Df, c, γ, φ 또는 Nc·Nq·Nγ가 있는지 확인한다.
필수 입력과 도면이 모두 없으므로 157.88의 재현·단위 검산이 불가능하다.
항목과 3점은 보존하되 수치 조건을 역산해 만들지 않는다.

결과 하나만으로는 여러 입력 조합이 가능하므로 원문 문제를 유일하게 복원할 수 없다. 공개 수치는 결과 흔적으로만 표시한다.

해설 근거: 2026-08-26 확인: KDS 직접기초의 Terzaghi형 지지력 입력항목을 확인했으나 누락 조건을 추정하는 데 사용하지 않았다.

복원 차이: 결손 경계: 제목·3점·157.88 kN/m²만 남았고 계산조건과 도면이 없다. 또한 공개 머리말은 23문항인데 이 항목도 표시번호 23으로 중복되어 실제 24번째 항목의 번호가 미확정이다.

토목기사 실기 기출문제 학습 방법

먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.

토목기사 과년도 전체 보기 · Q-Net 현행 출제기준 확인

자료 성격과 참고 출처

Q-Net 토목기사 종목별 상세정보 — 토목기사 실기 필답형 3시간·100점 확인
Q-Net 토목기사 출제기준·공개문제 경계 — 실기 출제범위와 공식 문제지 미공개 경계 확인
국가건설기준센터 KDS 설계기준 — 2026-08-26 현재 지반·교량·도로·수리 설계원리 검토
국가건설기준센터 KCS 표준시방서 — 2026-08-26 현재 콘크리트·토공·터널·말뚝·물량산출 원리 검토
국가법령정보센터 현행 법령 검색 — 2026-08-26 현재 직접적용 법령 항목 여부를 확인했으며 계산값 대체근거로 쓰지 않음
한국산업인력공단 2020년 정기·수시 시험 공고 — 정기 4회와 수시 5회가 별도 행정 회차임을 확인
한솔 2020년 3·4·수시5회 일정 안내 — 토목기사 정기4회·수시5회 모두 2020-11-29 1부라는 공고 전재
한솔 2020년 5회 토목기사 실기 공개 복원 이미지 — 공개 원이미지 13장. 머리말 23문항/100점과 실제 24항·중복 23 번호 충돌
한솔 토목기사 실기 공개 복원 게시판 — 5회 게시물과 별도 4회 복원 부재 확인; 원이미지와 같은 계보
2020년 5회 공개 이미지 로컬 OCR 감사본 — 검색·대조용 파생자료; 원이미지와 독립된 출처가 아님. SHA-256 6DDE03AFD406A88979CF61D7D76B1BD6EE9C8DA04918BB6DF603374910FC3562
한솔 2020년 4회·5회 통합 강의목차 — 시공·물량·공정을 4회/5회 한 묶음으로 편성
한국건축토목학원 2020년 4회·5회 통합 공개목차 — 다른 교육기관도 4회·5회를 한 세트로 표시하는 보강근거
한솔 Q&A 프리스트레스트 콘크리트말뚝 장점 — 2020년 4·5회 항목과 '휨응력을 받을 때 변형량이 적다' 한 답 확인
한솔 Q&A 2020년 5회 Q22 골재 함수상태 — 2021-04-12 공개 후속 Q&A에서 절건 767.5 g, 기건 769.2 g, SSD 806.0 g, 습윤 830.3 g 및 인쇄 4.78% 충돌 회수
KCS 14 20 10 일반콘크리트 — 골재 수분상태와 배합 보정의 현행 기술근거
KS F 2550 골재 함수율 및 표면수율 시험 공개 서지 — 표준 전문이 아닌 공개 서지와 적용범위만 확인
