토목기사 실기 기출문제 2021년 2회 후기복원

토목기사 실기 기출문제 2021년 2회 24문항·100점을 공개 16쪽 전체본으로 대조했습니다. 독립 계산과 Q14·Q20 근거 정정, Q23 미복원 경계를 함께 제공합니다.

후기복원 24문항 시험기간 2021-07-10 ~ 2021-07-23 근거 기준일 2026-08-26

문제지 PDF 다운로드

토목기사 실기 기출문제 2021년 2회 후기복원 안내

토목기사 실기 기출문제 2021년 2회 후기복원입니다. 24문항 문제지를 먼저 풀고 독립 계산, 채점 핵심어, 재도화 도면과 국가건설기준 해설을 확인하세요.

토목기사 실기 기출문제 자료이며 Q-Net 공식 문제지나 공식 답안이 아닙니다. 공개 전체 복원본의 사실·수치·순서를 새 문장과 신규 도식으로 재구성했습니다. Q23 살수량은 조건 누락을 보존합니다.

토목기사 전체 자료 · Q-Net 토목기사 출제기준

토목기사 실기 기출문제 · 토목설계 및 시공 실무

토질역학calculation출제기준: SPT N값과 입도 상태로 내부마찰각 추정하기복원배점 3점

1. SPT N값이 35인 모래는 입자가 둥글고 균등계수 Cu=5, 곡률계수 Cg=5이다. Dunham 경험식으로 내부마찰각을 추정하시오.

입도 판정
내부마찰각

정답과 해설 보기

정답: 입도 불량의 둥근 모래로 판정하며 φ=√(12×35)+15=35.49°

인정 가능한 표현: 35.49° · 약 35.5°

채점 핵심어: Cu=5 · 입도 불량 · Dunham · 35.49

풀이 순서

Cu≥6, 1≤Cg≤3 조건을 충족하지 못하므로 입도 불량으로 분류한다.
둥근 입자·입도 불량 모래 식 φ=√(12N)+15를 적용하면 √420+15=35.4939°이다.

입도계수 판정이 먼저이며, 주어진 입자형상과 입도상태에 맞는 Dunham 계수를 선택해야 한다.

복원 근거: 한솔 2021년 2회 토목기사 실기 공개 전체 복원 PDF · 한솔 모바일 2021년 2회 공개 연결기록 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계

해설 근거: 2026-08-26 확인: KDS 지반조사에서 SPT 경험상관식은 보조 추정치로 사용한다는 경계를 확인하고 지문 식을 독립 계산했다.

토질역학calculation출제기준: 압밀 배수조건별 소요시간 산정하기복원배점 4점

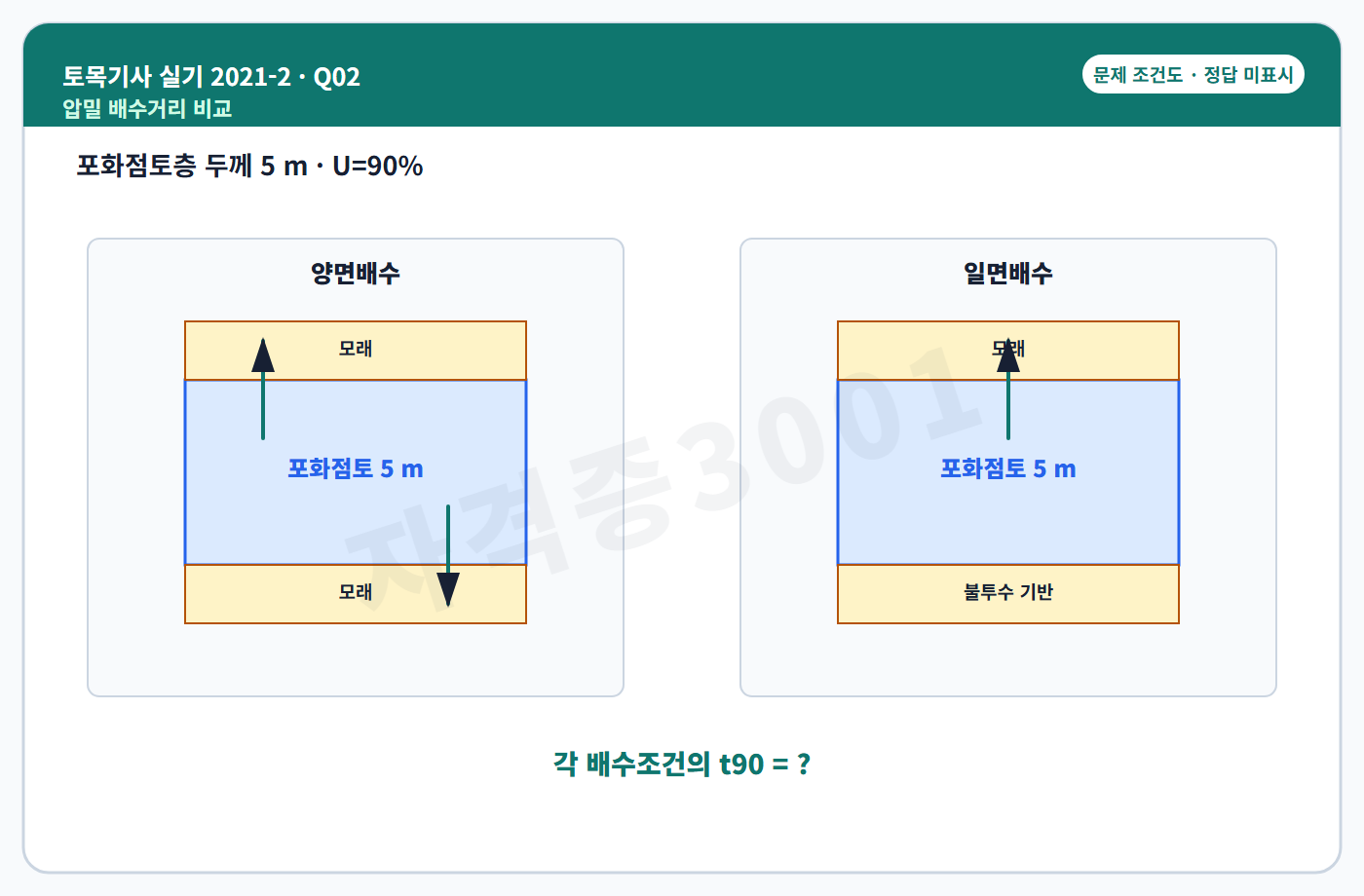

2. 두께 5 m 포화점토층의 Cv=3.6×10⁻⁴ cm²/s이고 U=90%에 대한 Tv=0.848이다. 상·하부가 배수되는 경우와 상부만 배수되는 경우의 소요시간을 각각 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 2번 문제 조건도 — 2번 문제 도식

양면배수 시간
일면배수 시간

정답과 해설 보기

정답: 양면배수 4.67년, 일면배수 18.67년

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 2번 독립 검산 풀이도 — 2번 정답 도식

인정 가능한 표현: 4.67년·18.67년

채점 핵심어: TvHd²/Cv · Hd=250 cm · Hd=500 cm

풀이 순서

양면배수의 최대배수거리는 500/2=250 cm이다.
t=0.848×250²/(3.6×10⁻⁴)=147,222,222.2 s=4.67년이다.
일면배수는 Hd=500 cm이므로 588,888,888.9 s=18.67년이다.

압밀시간은 최대배수거리의 제곱에 비례하므로 일면배수 시간은 양면배수의 네 배가 된다.

해설 근거: 2026-08-26 확인: KDS 연약지반 압밀의 시간계수와 최대배수거리 정의로 두 경우를 독립 검산했다.

기초calculation출제기준: 지하수위별 연속기초 극한지지력 산정하기복원배점 4점

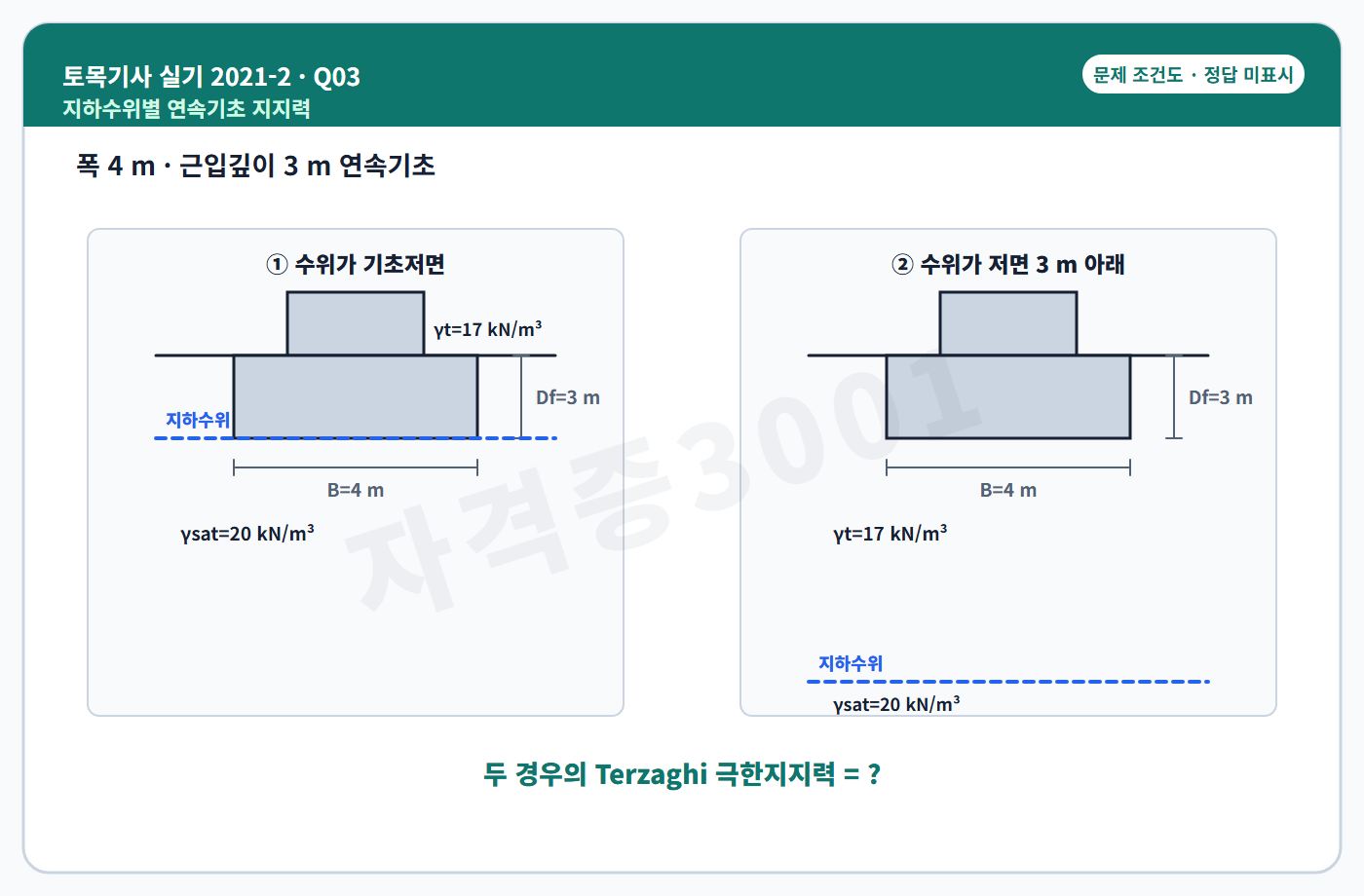

3. 폭 4 m, 근입깊이 3 m 연속기초에서 c=10 kPa, φ=15°, Nc=6.5, Nγ=1.2, Nq=2.7이다. 지하수위 위 흙은 γt=17 kN/m³, 포화 흙은 γsat=20 kN/m³로 한다. 수위가 기초저면에 있을 때와 저면 3 m 아래일 때 Terzaghi 극한지지력을 각각 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 3번 문제 조건도 — 3번 문제 도식

저면 수위
저면 아래 3 m 수위

정답과 해설 보기

정답: 수위가 저면: qu=227.18 kPa, 수위가 저면 아래 3 m: qu=239.42 kPa

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 3번 독립 검산 풀이도 — 3번 정답 도식

인정 가능한 표현: 227.18 kPa·239.42 kPa

채점 핵심어: 연속기초 · γsub=10.2 · γavg=15.3 · Terzaghi

풀이 순서

저면 수위에서는 γ1=20−9.8=10.2 kN/m³로 두어 10×6.5+0.5×10.2×4×1.2+17×3×2.7=227.18 kPa이다.
저면 아래 영향깊이 B=4 m 중 3 m는 17, 1 m는 10.2이므로 γavg=10.2+(3/4)(17−10.2)=15.3 kN/m³이다.
두 번째 경우 qu=10×6.5+0.5×15.3×4×1.2+17×3×2.7=239.42 kPa이다.

Nγ항에는 기초저면 아래 영향영역의 보정단위중량을 적용하고 상재압 Nq항은 근입부의 습윤단위중량을 사용한다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS 직접기초의 지하수 보정과 Terzaghi 연속기초식을 적용해 두 수위를 독립 계산했다.

기초short출제기준: 오픈케이슨 침하조건과 촉진법 설명하기복원배점 3점

4. 오픈케이슨의 자중 W, 주면마찰력 F, 선단지지력 Q, 부력 B의 관계로 침하조건을 쓰고 침하 촉진방법을 두 가지 제시하시오.

침하조건
촉진방법 ①
촉진방법 ②

정답과 해설 보기

정답: W>F+Q+B; 재하, 분사수 굴착, 물하중, 발파, 감압 중 두 가지

인정 가능한 표현: W>F+Q+B와 촉진법 2개

채점 핵심어: 자중 · 주면마찰 · 선단지지 · 부력 · 촉진법

풀이 순서

하향 자중이 상향 저항의 합보다 커야 하므로 W>F+Q+B로 쓴다.
상재하중 추가, 제트수 굴착, 내부 물하중, 발파, 감압 가운데 두 가지를 쓴다.

침하 안전성은 하향력과 저항력의 평형으로 보고 촉진법은 저항을 줄이거나 하향력을 키우는 방식으로 분류한다.

복원 근거: 한솔 2021년 2회 토목기사 실기 공개 전체 복원 PDF · 한솔 모바일 2021년 2회 공개 연결기록 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계 · 모두CBT 2021년 토목기사 실기 서술형 공개 세트

해설 근거: 2026-08-26 확인: KDS·KCS 케이슨 기초의 침하력 평형과 시공 촉진방법을 확인했다.

기초calculation출제기준: Meyerhof 말뚝 허용지지력 산정하기복원배점 3점

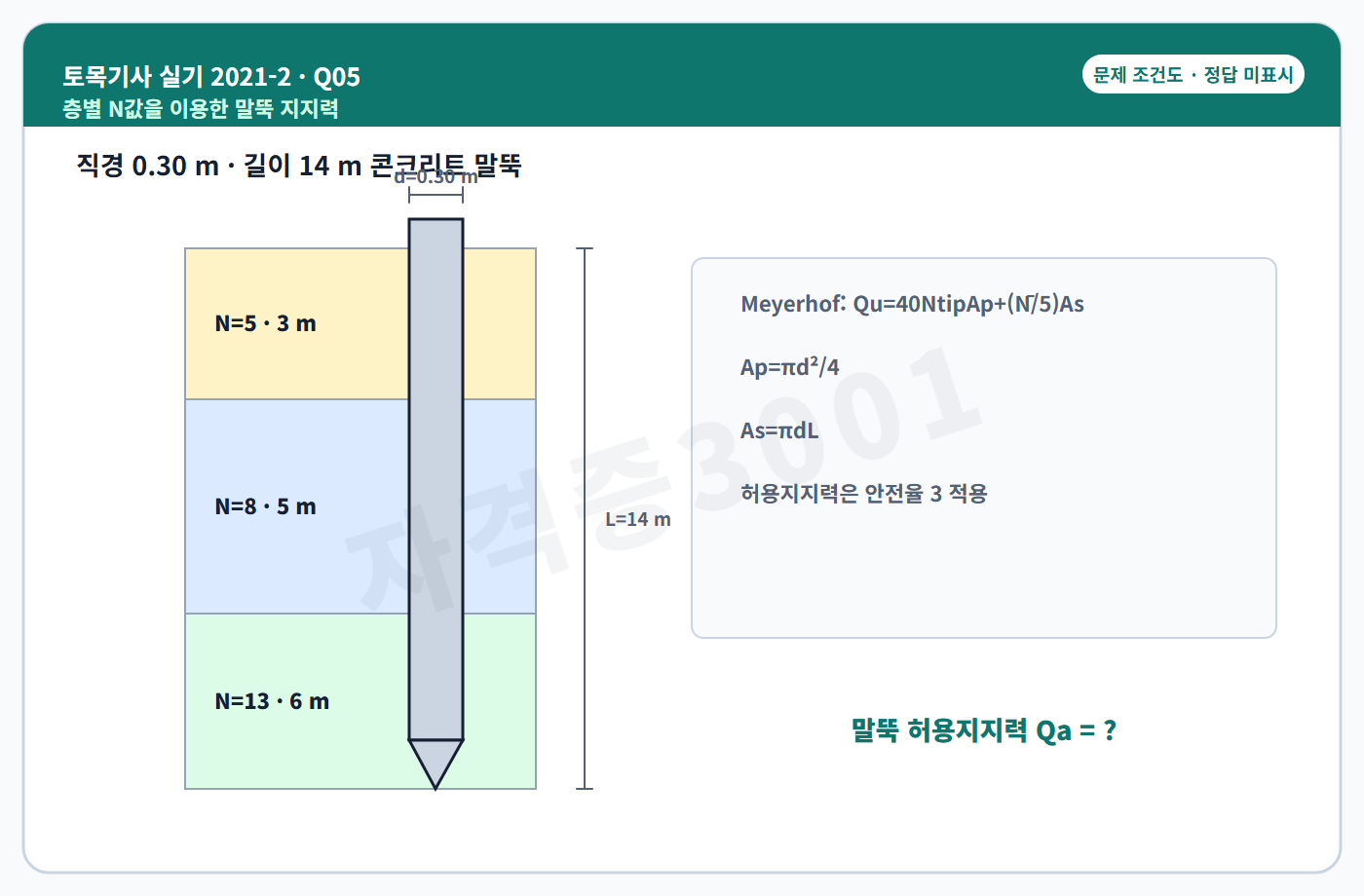

5. 직경 0.30 m, 길이 14 m 콘크리트 말뚝이 N=5인 3 m층, N=8인 5 m층, N=13인 6 m층을 관통한다. Meyerhof식 Qu=40NtipAp+(N̄/5)As와 안전율 3을 사용해 허용지지력을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 5번 문제 조건도 — 5번 문제 도식

평균 N과 면적
극한지지력
허용지지력

정답과 해설 보기

정답: Ntip=13, N̄=9.5, Ap=0.071 m², As=13.20 m², Qu=62.0 t, Qa=20.67 t

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 5번 독립 검산 풀이도 — 5번 정답 도식

인정 가능한 표현: 20.67 t · 약 20.7 t

채점 핵심어: Ntip=13 · Nbar=9.5 · Ap · As · FS=3

풀이 순서

N̄=(5×3+8×5+13×6)/14=9.5이다.
Ap=π×0.30²/4=0.071 m², As=π×0.30×14=13.20 m²이다.
Qu=40×13×0.071+(9.5/5)×13.20=62.0 t이고 Qa=62.0/3=20.67 t이다.

선단항에는 말뚝 끝 지층 N값, 주면항에는 관통층 두께로 가중한 평균 N값을 사용한다.

해설 근거: 2026-08-26 확인: KDS 말뚝기초의 선단·주면 저항 구분과 지문에 제시된 Meyerhof 경험식을 독립 검산했다.

기초calculation출제기준: 말뚝 부마찰력 설명하고 계산하기복원배점 6점

6. 말뚝 부마찰력을 정의하고 발생원인을 세 가지 쓰시오. 이어 qu=20 kPa, 말뚝직경 0.50 m, 관입길이 10 m일 때 부마찰력 Rnf를 구하시오.

정의
발생원인 3개
부마찰력

정답과 해설 보기

정답: 말뚝 주변 지반의 침하가 말뚝보다 커서 아래로 끌어내리는 마찰력; 성토하중, 지하수위 저하, 압밀층 또는 연약지반 침하 등; Rnf=157.08 kN

인정 가능한 표현: 157.08 kN과 정의·원인 3개

채점 핵심어: 하향 마찰 · 상재하중 · 지하수위 저하 · 압밀 · πdlqu/2

풀이 순서

부마찰력은 주변 지반이 말뚝보다 더 침하할 때 말뚝 주면에 하향으로 생기는 힘이다.
성토, 지하수위 저하, 압밀 중인 연약층, 재성형 토층 등의 원인 중 세 가지를 쓴다.
점착력 fc=qu/2=10 kPa로 두면 Rnf=π×0.5×10×10=157.08 kN이다.

부마찰력은 지지저항이 아니라 말뚝 축력에 더해지는 하향 작용이므로 설계하중과 분리해 평가한다.

해설 근거: 2026-08-26 확인: KDS 말뚝기초의 부주면마찰 개념과 점성토 부착력 가정으로 독립 계산했다.

가시설calculation출제기준: 지반앵커 정착장 산정하기복원배점 3점

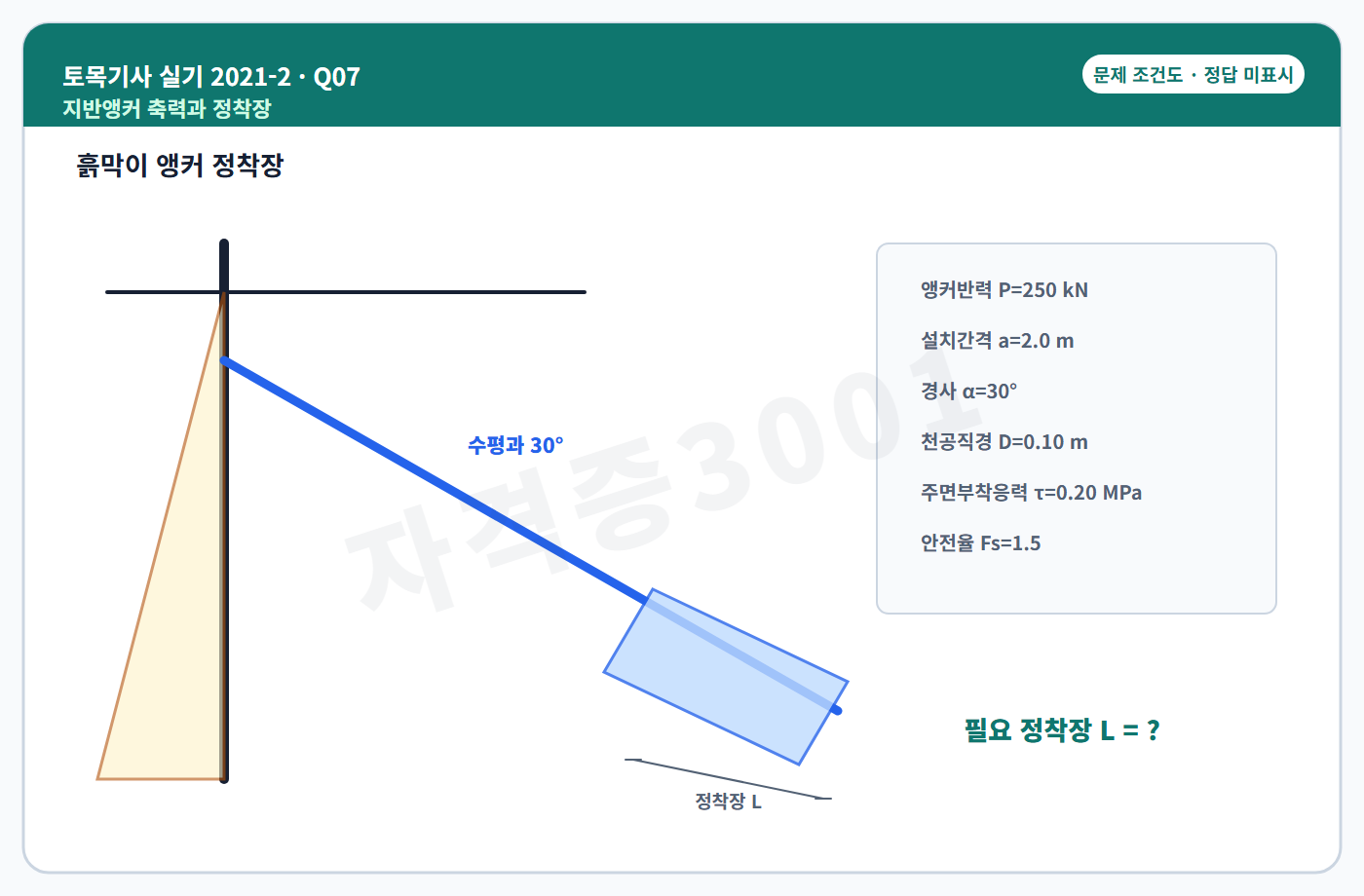

7. 앵커 반력 250 kN이 H-pile 간격 2.0 m마다 작용하고 앵커는 수평과 30°를 이룬다. 천공직경 0.10 m, 주면부착응력 0.20 MPa, 안전율 1.5일 때 앵커축력과 정착장을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 7번 문제 조건도 — 7번 문제 도식

앵커축력
정착장

정답과 해설 보기

정답: T=577.35 kN, L=13.78 m

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 7번 독립 검산 풀이도 — 7번 정답 도식

인정 가능한 표현: 577.35 kN·13.78 m

채점 핵심어: Pa/cos30 · πDτ · FS=1.5

풀이 순서

한 앵커가 담당하는 수평반력은 250×2.0=500 kN이므로 T=500/cos30°=577.35 kN이다.
τ=0.20 MPa=200 kN/m²로 바꾸고 L=1.5×577.35/(π×0.10×200)=13.78 m이다.

벽체 반력은 앵커 축방향 성분으로 환산한 다음 원주면 부착저항과 안전율로 정착길이를 정한다.

해설 근거: 2026-08-26 확인: KDS·KCS 그라운드앵커의 축력분해와 정착체 주면저항 원리로 독립 계산했다.

옹벽calculation출제기준: 인장균열 후 전체 주동토압 산정하기복원배점 3점

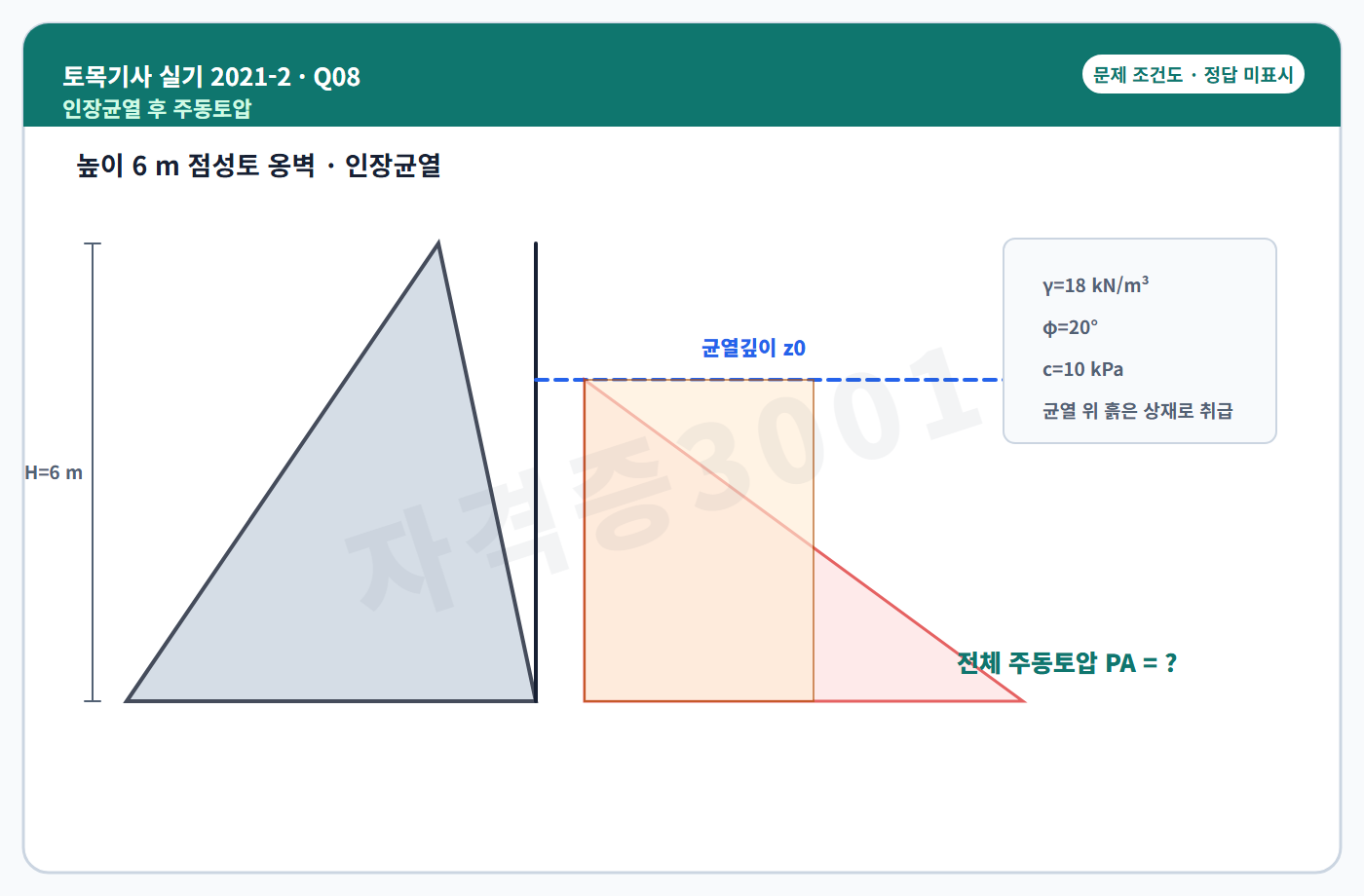

8. 높이 6 m 옹벽 뒤 점성토의 γ=18 kN/m³, φ=20°, c=10 kPa이다. Rankine 이론을 쓰되 인장균열 위 흙의 측압은 무시하고 그 흙 무게를 균열 아래 구간의 등분포 상재로 취급하여 전체 주동토압을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 8번 문제 조건도 — 8번 문제 도식

Ka와 균열깊이
삼각형·등분포 성분
전체 주동토압

정답과 해설 보기

정답: Ka=0.490, z0=1.587 m, 85.88+61.77=147.65 kN/m

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 8번 독립 검산 풀이도 — 8번 정답 도식

인정 가능한 표현: 147.65 kN/m

채점 핵심어: Ka=0.490 · z0=1.587 · 상재하중 · 147.65

풀이 순서

Ka=tan²(45°−20°/2)=0.490이고 z0=(2c/γ)tan(45°+φ/2)=1.587 m이다.
균열 아래 높이 4.413 m의 삼각형분은 0.5×18×4.413²×0.490=85.88 kN/m이다.
균열 위 흙을 상재로 둔 직사각형분은 18×1.587×4.413×0.490=61.77 kN/m이다.
합계는 147.65 kN/m이다.

일반적인 점착토 유효측압 적분식이 아니라 지문이 지정한 '균열 위 흙을 상재로 취급'하는 계산분기를 그대로 적용한다.

해설 근거: 2026-08-26 확인: KDS 옹벽 토압의 Rankine 계수와 지문 특수 가정을 분리해 산술을 검산했다.

복원 차이: 특수 계산조건 주의: 균열 위 흙을 등분포 상재로 다시 작용시키라는 공개 지시를 따라 147.65 kN/m를 산정했다. 이 지시 없이 점착력으로 상쇄된 균열 아래 유효측압만 적분하면 다른 값이 되므로 두 모델을 혼합하지 않는다.

발파short출제기준: 조절발파 공법 구분하기복원배점 3점

9. 여굴과 파단영역을 줄이기 위한 조절발파 공법을 세 가지 쓰시오.

공법 ①
공법 ②
공법 ③

정답과 해설 보기

정답: 라인드릴링, 쿠션블라스팅, 스무스블라스팅, 프리스플리팅 중 세 가지

인정 가능한 표현: 라인드릴링·쿠션·스무스·프리스플리팅 중 3개

채점 핵심어: 조절발파 · 여굴 · 3종

풀이 순서

무장약공을 연속 배치하는 라인드릴링을 들 수 있다.
완충층을 두는 쿠션블라스팅, 최종벽면공을 저장약으로 기폭하는 스무스블라스팅, 선균열을 만드는 프리스플리팅 중 두 가지를 더 쓴다.

조절발파는 최종 굴착선 밖의 암반 손상을 줄이도록 공 간격·장약량·기폭순서를 제어한다.

해설 근거: 2026-08-26 확인: KCS 발파굴착의 조절발파 분류와 모두CBT 공개 서술형 세트를 교차 확인했다.

댐short출제기준: 댐 기초 그라우팅 분류하기복원배점 3점

10. 댐 기초암반을 보강하거나 차수하기 위한 그라우팅 종류를 세 가지 쓰시오.

종류 ①
종류 ②
종류 ③

정답과 해설 보기

정답: 압밀, 커튼, 접촉, 림, 블랭킷 그라우팅 중 세 가지

인정 가능한 표현: 압밀·커튼·접촉·림·블랭킷 중 3개

채점 핵심어: 댐 기초 · 보강 · 차수 · 3종

풀이 순서

기초암반 보강 목적의 압밀그라우팅을 쓴다.
심부 차수용 커튼, 콘크리트 접촉부, 양안 림, 표층 블랭킷 가운데 두 가지를 더 쓴다.

그라우팅은 보강·접촉충전·침투수 차단 목적에 따라 천공배열과 주입깊이가 달라진다.

해설 근거: 2026-08-26 확인: KDS·KCS 댐 기초처리의 그라우팅 종류와 공개 서술형 답을 대조했다.

토질역학short출제기준: 유선망 성질 설명하기복원배점 3점

11. 유선과 등수두선으로 구성되는 유선망의 성질을 세 가지 쓰시오.

성질 ①
성질 ②
성질 ③

정답과 해설 보기

정답: 각 유로의 침투유량이 같고, 인접 등수두선 사이 수두차가 같으며, 유선과 등수두선이 직교하고, 요소는 이론상 곡선정사각형이다.

인정 가능한 표현: 동일유량·동일수두차·직교·곡선정사각형 중 3개

채점 핵심어: 유선 · 등수두선 · 직교 · 동일 유량

풀이 순서

서로 인접한 두 유선 사이의 유량은 같다고 쓴다.
등수두선 간 수두강하는 같고 유선과 등수두선은 직교한다고 쓴다.

등방성 지반에서 올바른 유선망은 유선·등수두선이 직교하며 작은 요소의 평균 가로세로 길이가 비슷하게 그려진다.

해설 근거: 2026-08-26 확인: KDS 지하수 침투해석의 유선망 조건과 모두CBT 공개 답을 교차 확인했다.

도로short출제기준: 노상 지지력 현장시험 선정하기복원배점 3점

12. 도로 노상의 지지력을 평가할 수 있는 현장시험을 세 가지 쓰시오.

시험 ①
시험 ②
시험 ③

정답과 해설 보기

정답: 현장 CBR시험, 평판재하시험, 콘관입시험 또는 표준관입시험

인정 가능한 표현: 현장 CBR·평판재하·CPT·SPT 중 3개

채점 핵심어: 노상 · 현장시험 · 지지력 · 3종

풀이 순서

현장 CBR로 관입저항비를 평가한다.
평판재하시험의 지반반력계수와 CPT 또는 SPT 관입저항 중 두 가지를 더 쓴다.

시험 목적과 지반종류에 따라 직접 재하값 또는 관입저항의 경험상관을 이용하며 설계에서는 대표성과 보정을 검토한다.

해설 근거: 2026-08-26 확인: KDS 도로 노상 평가와 지반조사 시험 적용범위를 확인했다.

교량short출제기준: ILM 공법의 단점 설명하기복원배점 3점

13. 교량 압출가설공법 ILM의 단점을 세 가지 쓰시오.

단점 ①
단점 ②
단점 ③

정답과 해설 보기

정답: 선형 제약, 콘크리트 타설·품질관리의 엄격성, 일정한 상부 횡단면 요구, 가설용 강재 필요, 넓은 제작장 필요 중 세 가지

인정 가능한 표현: 선형제약·품질관리·일정단면·가설강재·제작장 중 3개

채점 핵심어: ILM · 선형 · 품질관리 · 제작장

풀이 순서

압출 중 동일 궤적을 따라야 해 급한 평면·종단선형에 불리하다고 쓴다.
반복 제작품질과 일정한 횡단면이 요구되고 제작장·런칭노즈 등의 가설설비가 필요하다고 쓴다.

ILM은 교대 뒤에서 세그먼트를 반복 제작해 밀어내므로 반복성은 좋지만 선형·단면·제작공간 제약이 크다.

해설 근거: 2026-08-26 확인: KDS·KCS 교량 가설의 ILM 적용조건과 모두CBT 공개 답을 교차 확인했다.

도로calculation출제기준: 범위와 d2로 설계 CBR 산정하기복원배점 3점

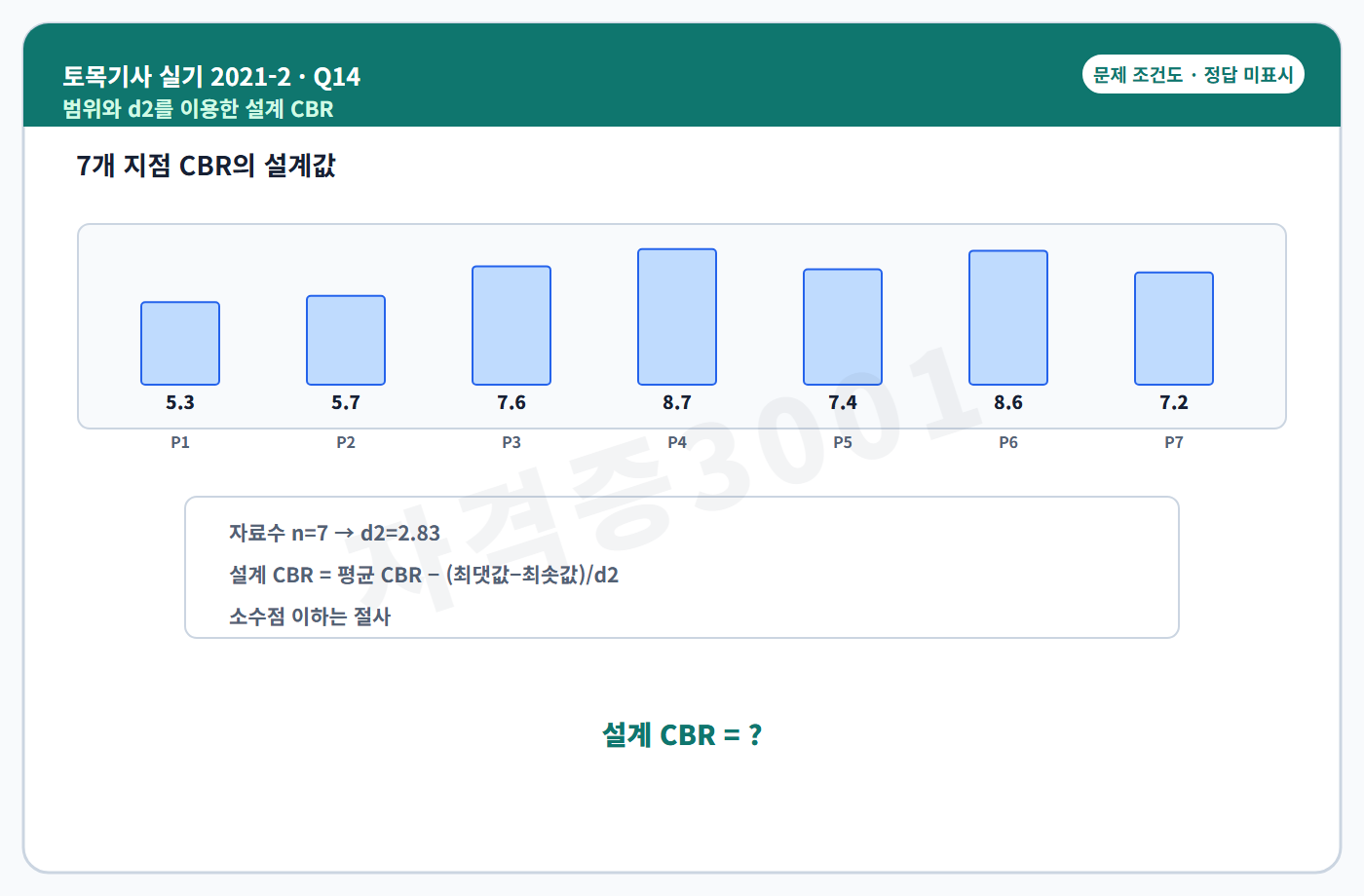

14. 7개 지점의 CBR이 5.3, 5.7, 7.6, 8.7, 7.4, 8.6, 7.2이고 자료수 7의 계수 d2=2.83이다. 설계 CBR=평균−(최댓값−최솟값)/d2를 적용하고 소수점 이하는 절사하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 14번 문제 조건도 — 14번 문제 도식

평균과 범위
보정 설계값
절사값

정답과 해설 보기

정답: 평균 7.21, 7.21−(8.7−5.3)/2.83=6.01, 설계 CBR=6

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 14번 독립 검산 풀이도 — 14번 정답 도식

인정 가능한 표현: 6 · 6.01 후 절사

채점 핵심어: 평균 7.21 · 범위 3.4 · d2=2.83 · 절사

풀이 순서

평균은 50.5/7=7.214…이므로 7.21이다.
최댓값과 최솟값의 범위는 8.7−5.3=3.4이다.
7.21−3.4/2.83=6.008…이므로 계산값은 6.01이고 소수점을 버리면 6이다.

공개 원문은 표준편차식이 아니라 범위와 d2를 사용하는 식을 명시하므로 그 식을 그대로 독립 산술검산한다.

해설 근거: 2026-08-26 확인: KCS 노상 품질관리의 대표값 선정 취지를 확인하고 공개 원문에 제시된 범위/d2식을 적용했다.

복원 차이: 근거 정정: 조사보고서 표의 계산 요약은 s/√7 형태로 적었지만 공개 16쪽 원문 7쪽은 (최댓값−최솟값)/d2를 명시한다. 본문은 원문 식과 동일하게 범위 3.4, d2=2.83을 사용해 6.01→6을 채택했다.

콘크리트calculation출제기준: 배합의 잔골재율 산정하기복원배점 3점

15. 시멘트·잔골재·굵은골재 밀도는 각각 3.15, 2.62, 2.67 g/cm³이다. W/C=55%, 물 165 kg/m³, 잔골재 780 kg/m³, 전체 질량 2,290 kg/m³일 때 잔골재율 S/a를 구하시오.

시멘트·굵은골재 질량
절대용적
잔골재율

정답과 해설 보기

정답: C=300 kg/m³, G=1,045 kg/m³, Vs=0.298 m³, Vg=0.391 m³, S/a=43.25%

인정 가능한 표현: 43.25%

채점 핵심어: W/C=0.55 · C=300 · G=1045 · 절대용적 · 43.25

풀이 순서

C=165/0.55=300 kg/m³이고 G=2,290−(165+300+780)=1,045 kg/m³이다.
Vs=780/(2.62×1000)=0.298 m³, Vg=1045/(2.67×1000)=0.391 m³이다.
S/a=0.298/(0.298+0.391)×100=43.25%이다.

잔골재율은 골재 절대용적 합에 대한 잔골재 절대용적의 비이며 질량비로 계산하지 않는다.

해설 근거: 2026-08-26 확인: KCS 콘크리트 배합설계의 절대용적법으로 재료질량과 잔골재율을 독립 계산했다.

토공calculation출제기준: 격자 표고법 총토공량 산정하기복원배점 3점

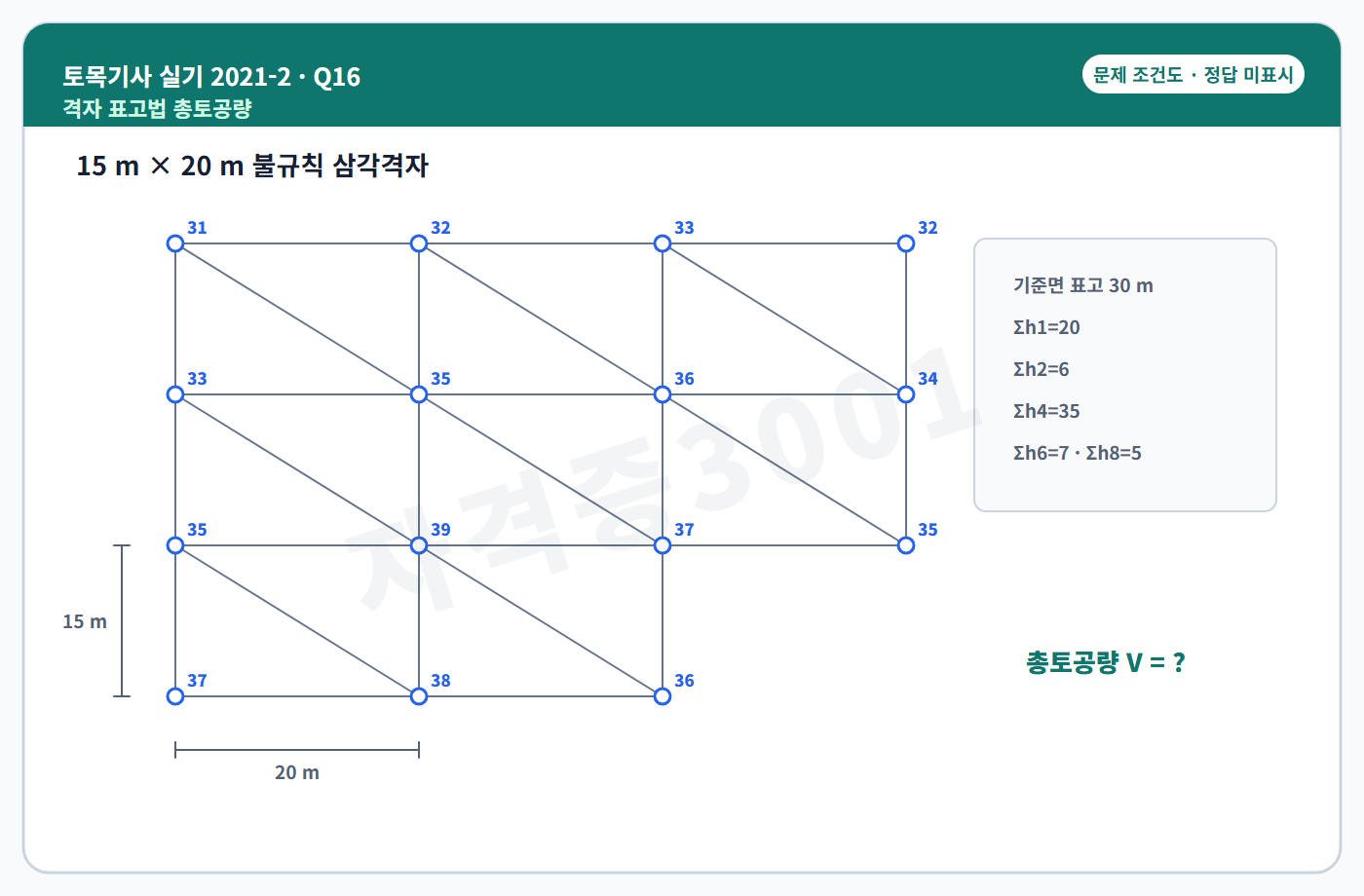

16. 간격 15 m×20 m의 불규칙 삼각격자에서 시공기준면 표고는 30 m이다. 재도화 격자점 표고로부터 묶은 높이차 합이 Σh1=20, Σh2=6, Σh4=35, Σh6=7, Σh8=5일 때 총토공량을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 16번 문제 조건도 — 16번 문제 도식

높이차 가중합
총토공량

정답과 해설 보기

정답: V=12,700 m³

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 16번 독립 검산 풀이도 — 16번 정답 도식

인정 가능한 표현: 12,700 m³

채점 핵심어: 15×20/6 · h1+2h2+4h4+6h6+8h8 · 12700

풀이 순서

삼각격자 계수는 한 격자면적 15×20을 6으로 나눈 50 m²이다.
가중합은 20+2×6+4×35+6×7+8×5=254이다.
V=50×254=12,700 m³이다.

공개 원문 도면의 삼각분할과 절점 발생횟수를 사용하며, 가중합과 계수의 산술을 각각 검산한다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS·KCS 토공량 산정의 삼각격자 가중원리로 공개 원도형과 결과를 독립 재계산했다.

복원 차이: 근거 정정: 조사보고서 표에는 계수가 300/8로 요약됐지만 공개 16쪽 원문 8쪽의 식은 15×20/6이다. 가중합 254에 50을 곱하면 12,700 m³가 정확히 재현되므로 원문 식을 채택했다.

옹벽calculation출제기준: 중력식 옹벽 전도 안전율 산정하기복원배점 3점

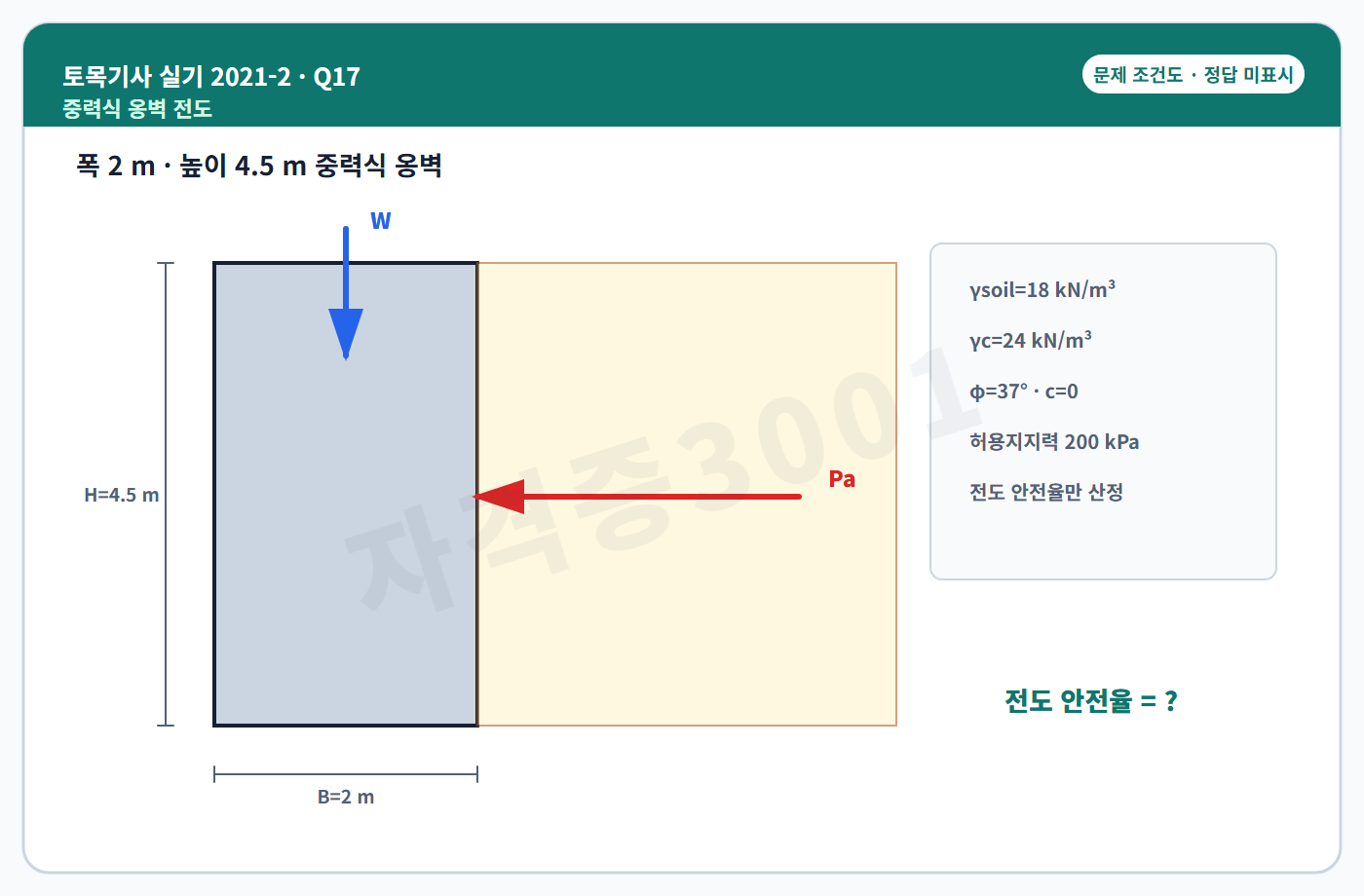

17. 폭 2 m, 높이 4.5 m 직사각형 중력식 옹벽에서 γc=24, 뒤채움 γ=18 kN/m³, φ=37°, c=0이다. Rankine 주동토압으로 전도 안전율을 구하시오.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 17번 문제 조건도 — 17번 문제 도식

주동토압과 자중
전도 안전율

정답과 해설 보기

정답: Pa=45.30 kN/m, W=216 kN/m, Fs=3.18

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 17번 독립 검산 풀이도 — 17번 정답 도식

인정 가능한 표현: 3.18

채점 핵심어: Ka · Pa=45.30 · W=216 · 모멘트

풀이 순서

Ka=tan²(45°−37°/2)이고 Pa=0.5×18×4.5²×Ka=45.30 kN/m이다.
W=2×4.5×24=216 kN/m이다.
Fs=(216×1)/(45.30×1.5)=3.18이다.

옹벽 발끝을 회전점으로 두고 자중의 저항모멘트를 토압의 전도모멘트로 나눈다.

해설 근거: 2026-08-26 확인: KDS 옹벽의 Rankine 토압과 전도 모멘트 평형으로 독립 검산했다.

콘크리트calculation출제기준: 배합강도 결정하기복원배점 3점

18. 콘크리트 설계기준압축강도 fck=28 MPa이고 30회 이상 시험에서 얻은 표준편차가 2.4 MPa이다. 두 기준식을 비교해 배합강도를 정하시오.

첫 번째 기준값
두 번째 기준값
채택 배합강도

정답과 해설 보기

정답: 28+1.34×2.4=31.22 MPa, (28−3.5)+2.33×2.4=30.09 MPa, 채택 31.22 MPa

인정 가능한 표현: 31.22 MPa

채점 핵심어: 1.34s · 2.33s · 큰 값

풀이 순서

fcr1=28+1.34×2.4=31.216 MPa로 31.22 MPa이다.
fcr2=(28−3.5)+2.33×2.4=30.092 MPa로 30.09 MPa이다.
두 값 중 큰 31.22 MPa를 채택한다.

배합강도는 낮은 불량률을 확보하기 위해 설계강도보다 높게 잡으며 적용 기준식 중 큰 값을 사용한다.

해설 근거: 2026-08-26 확인: KCS 콘크리트 배합강도의 표준편차 적용 원리와 지문 두 식을 독립 계산했다.

토공short출제기준: 토취장 선정조건 설명하기복원배점 4점

19. 신설도로 토공을 위한 토취장 선정조건을 다섯 가지 쓰시오.

조건 ①
조건 ②
조건 ③
조건 ④
조건 ⑤

정답과 해설 보기

정답: 적합한 토질과 충분한 수량, 굴착·적재하기 좋은 지형, 성토방향 완만한 하향구배, 양호한 운반로, 배수·사면안정, 장비사용성 중 다섯 가지

인정 가능한 표현: 토질·수량·지형·구배·운반로·배수·안정·장비 중 5개

채점 핵심어: 토질 · 토량 · 운반 · 배수 · 안정

풀이 순서

소요량을 확보할 수 있고 성토재 품질기준에 맞는 토질인지 확인한다.
굴착·적재 지형, 운반거리와 도로상태, 완만한 하향구배, 배수와 붕괴위험, 장비 접근성 가운데 나머지를 쓴다.

토취장은 재료 품질뿐 아니라 채취·운반·배수·복구성과 주변 안전·환경조건을 함께 검토해야 한다.

해설 근거: 2026-08-26 확인: KCS 토공의 재료원 선정과 운반·배수·사면안정 요구를 기준으로 정리했다.

건설기계calculation출제기준: 불도저 작업량과 소요일수 산정하기복원배점 3점

20. 본바닥토량 30,000 m³를 평균 40 m 운반해 성토한다. 11 t급 불도저 2대, Cm=2.1 min, q=1.89 m³, 토량환산계수 f=0.85, 작업효율 E=0.80, 하루 6시간, 실제 가동률 50%일 때 시간당 작업량과 공기를 구하시오.

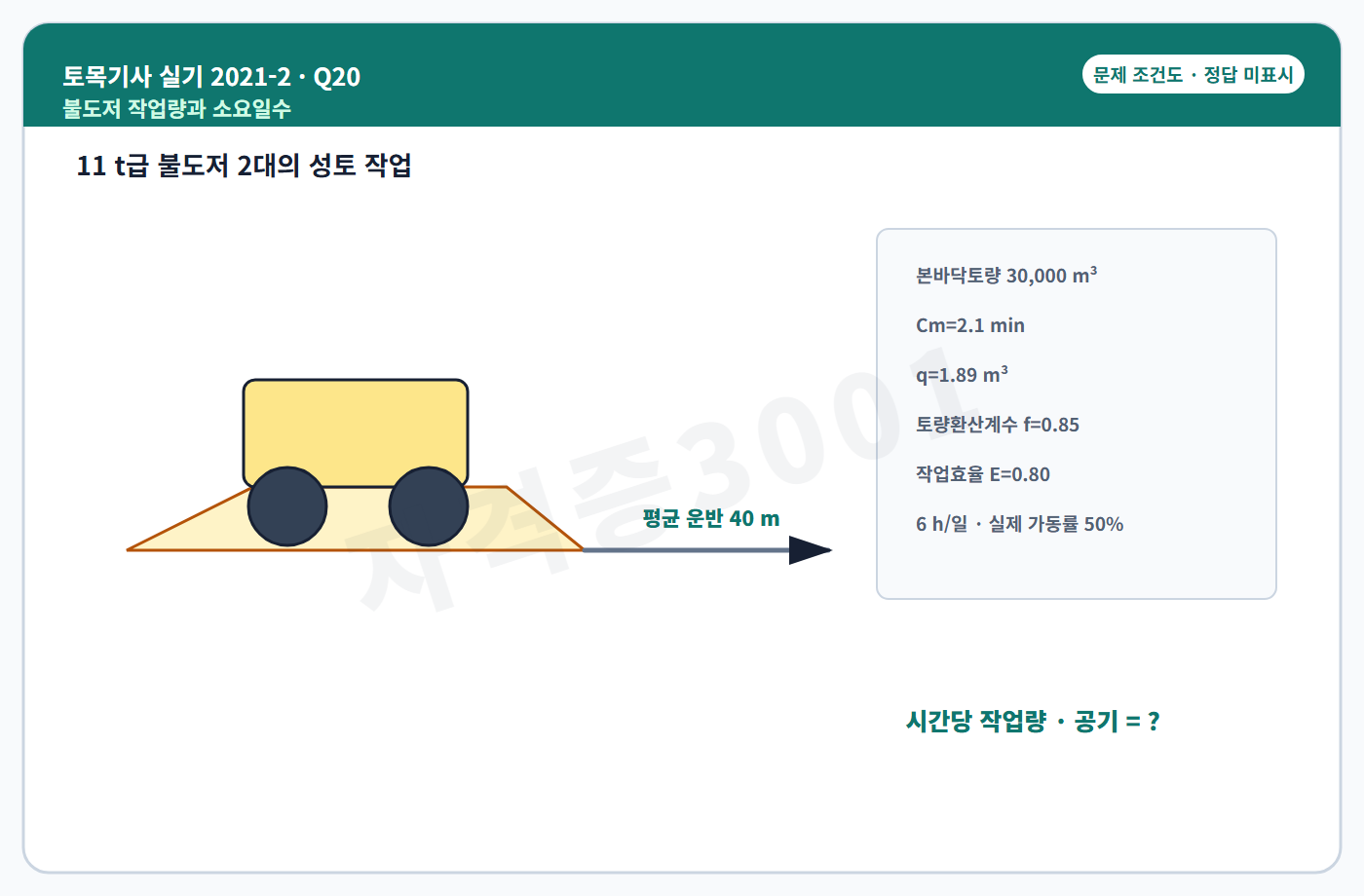

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 20번 문제 조건도 — 20번 문제 도식

1대·유효 시간당 작업량
소요일수

정답과 해설 보기

정답: 1대 Q=36.72 m³/h, 2대의 가동률 반영 유효 Q=36.72 m³/h, 136.17일이므로 137일

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 20번 독립 검산 풀이도 — 20번 정답 도식

인정 가능한 표현: 36.72 m³/h·137일

채점 핵심어: 60qfE/Cm · 2대×0.50 · 올림 137일

풀이 순서

1대 Q=60×1.89×0.85×0.80/2.1=36.72 m³/h이다.
2대에 실제 가동률 0.50을 곱하면 유효 작업량은 36.72×2×0.50=36.72 m³/h이다.
30,000/(36.72×6)=136.17일이므로 완공일수는 137일로 올림한다.

장비 대수와 실제 가동률을 1대 생산량에 함께 반영하며 완료일수는 부족하지 않도록 정수 올림한다.

해설 근거: 2026-08-26 확인: KCS 건설기계 작업량의 사이클·효율·가동률 개념과 공개 원문 조건을 독립 검산했다.

복원 차이: 근거 정정: 조사보고서 표에는 K=0.9, f=0.8로 요약됐지만 공개 16쪽 원문 10쪽의 조건은 토량환산계수 f=0.85, 작업효율 E=0.80이며 별도 K는 없다. 본문은 원문 조건으로 36.72 m³/h와 137일을 산정했다.

공정관리network출제기준: 선행관계 네트워크와 여유시간 계산하기복원배점 10점

21. 작업은 A 5일·B 3일·C 2일이며 선행작업이 없다. D 2일은 A와 B 뒤, E 5일은 A·B·C 뒤, F 4일은 A와 C 뒤에 시작한다. 더미를 포함한 AOA 네트워크를 작성하고 각 작업의 TF·FF·DF와 총공기를 구하시오.

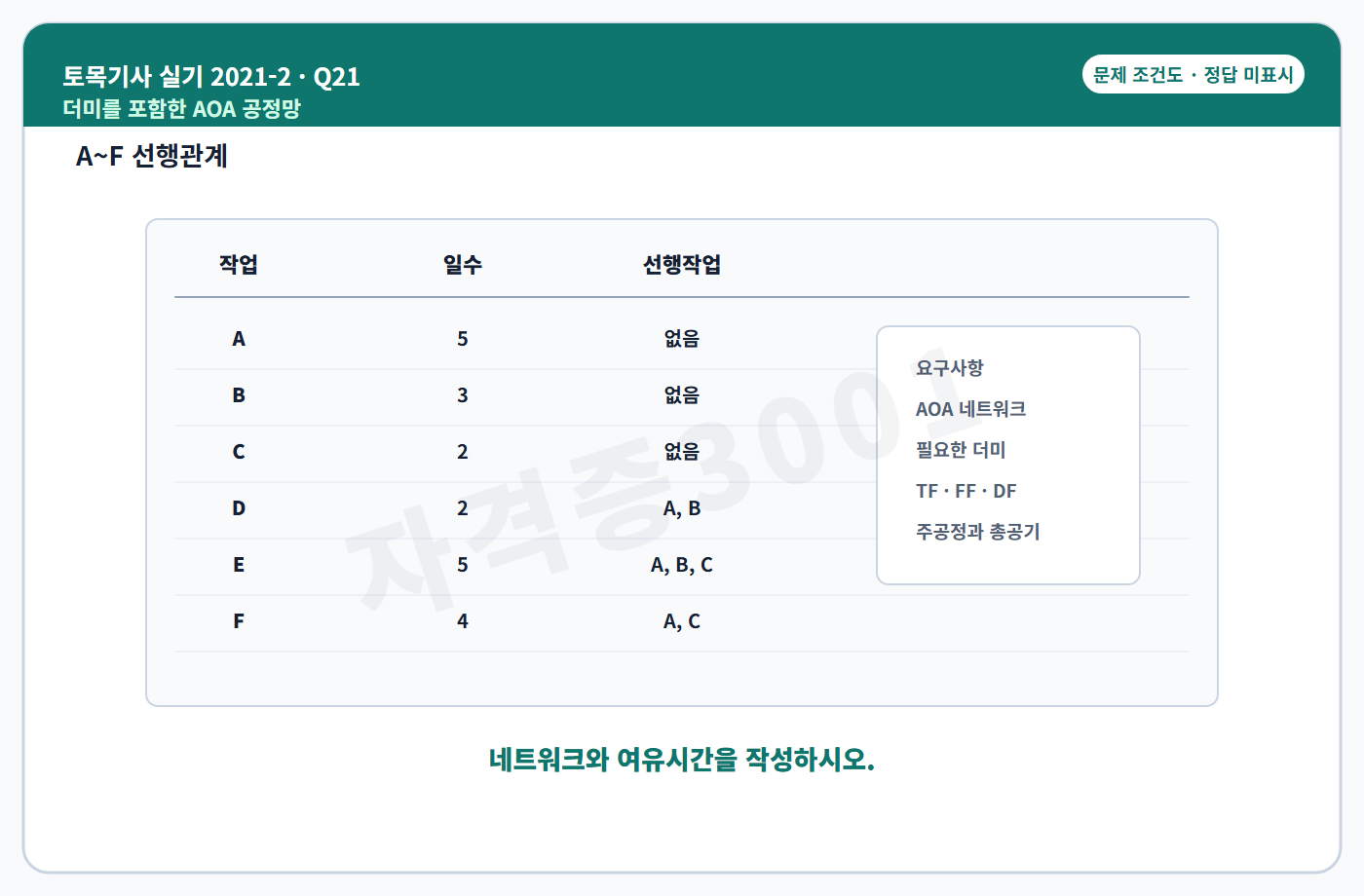

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 21번 문제 조건도 — 21번 문제 도식

AOA 네트워크
총공기·주공정
TF·FF·DF 표

정답과 해설 보기

정답: 총공기 10일, CP A-E. TF/FF/DF: A 0/0/0, B 2/2/0, C 3/3/0, D 3/3/0, E 0/0/0, F 1/1/0

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 21번 독립 검산 풀이도 — 21번 정답 도식

인정 가능한 표현: 10일·A-E와 여유시간표

채점 핵심어: 더미 · A-E · TF · FF · DF

풀이 순서

A·B·C를 병렬로 시작시키고 D에는 A·B, E에는 A·B·C, F에는 A·C가 합류하도록 더미를 배치한다.
전진계산 결과 A 종료 5일이 E의 시작을 지배해 A-E 경로가 10일이다.
각 작업의 TF/FF/DF는 A 0/0/0, B 2/2/0, C 3/3/0, D 3/3/0, E 0/0/0, F 1/1/0이다.

더미는 기간 0의 논리관계로만 쓰며, 특히 E가 A·B·C 모두 완료된 뒤 시작하도록 합류관계를 보존해야 한다.

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KDS·KCS 공사관리의 AOA 논리, 전진·후진계산과 여유시간 정의로 독립 검산했다.

물량산출quantity출제기준: 역T형 옹벽 콘크리트·거푸집·철근 산출하기복원배점 18점

22. 길이 1 m 역T형 옹벽의 기초폭은 5.8 m, 벽체 높이는 5.1 m, 총높이는 6.5 m, 전면경사는 1:0.02이다. 벽체 기준폭 0.70 m·상단폭 0.35 m, 기초 층두께 0.60/0.45/0.35 m, 전단키 0.50×0.90 m를 사용한다. 철근은 W1·F1 200 mm 간격, K1 100 mm 간격, S2 지그재그이며 겹침이음은 제외한다. 상세치수 W1=210+6301, F1=150+1486+560, K1=256×2+300+1441×2, S2=(100+250)×2+250 mm로 물량을 산출하시오.

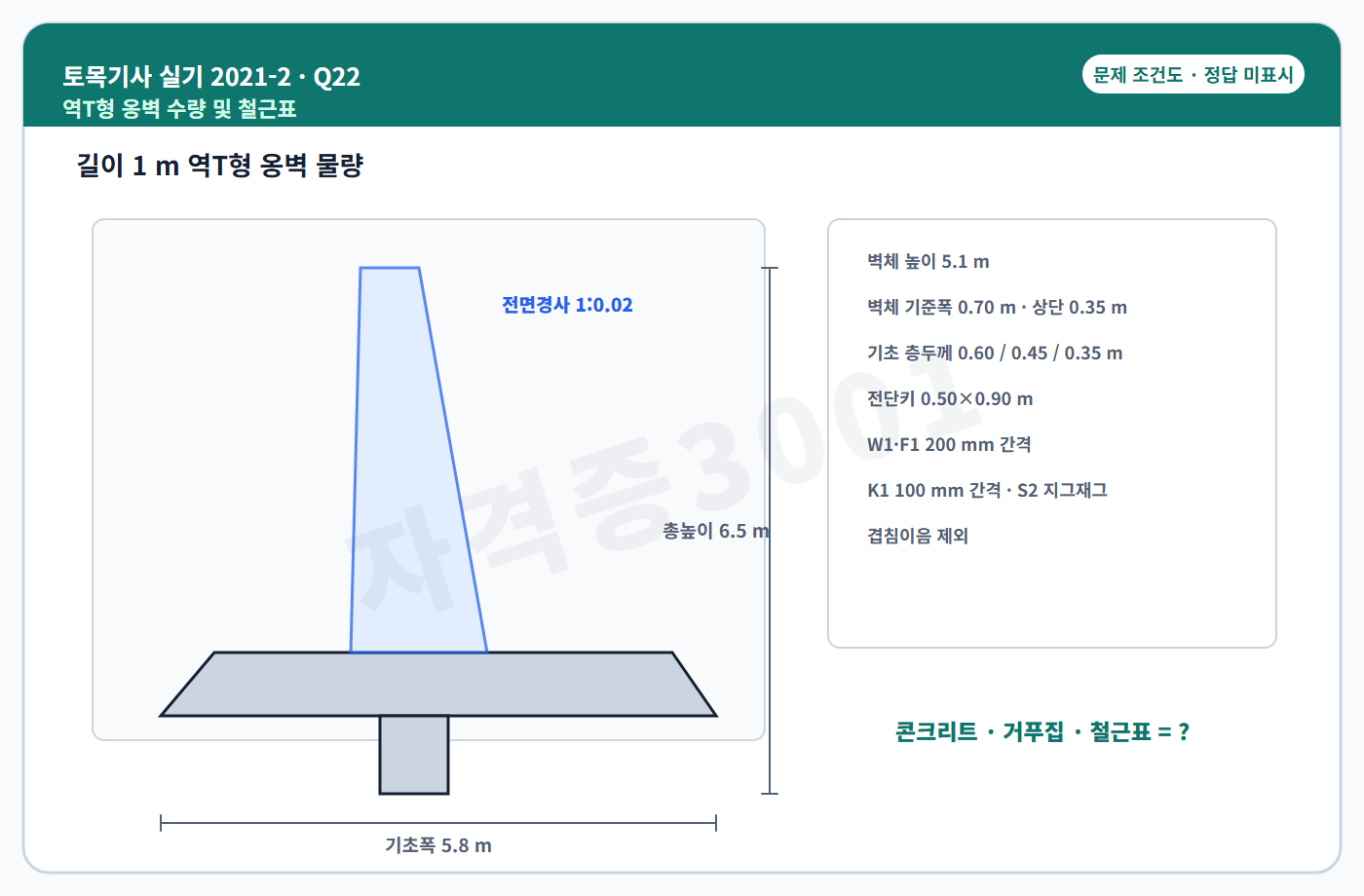

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 22번 문제 조건도 — 22번 문제 도식

콘크리트량
거푸집량
W1·F1·K1·S2 철근표

정답과 해설 보기

정답: 콘크리트 7.321 m³, 거푸집 14.155 m². W1 D13 6511×5=32555 mm, F1 D22 2196×5=10980 mm, K1 D16 3694×10=36940 mm, S2 D13 950×12.5=11875 mm

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 22번 독립 검산 풀이도 — 22번 정답 도식

인정 가능한 표현: 7.321 m³·14.155 m²와 철근 4종 표

채점 핵심어: 단면적 7.321 · 노출둘레 14.155 · W1 · F1 · K1 · S2

풀이 순서

단면요소는 A1=2.6469, A2=0.5964, A3=1.5975, A4=2.03, A5=0.45 m²이고 합은 7.3208 m²이므로 7.321 m³이다.
노출선은 1.8+0.70+0.8485+5.7011+5.1055=14.1551 m이므로 거푸집은 14.155 m²이다.
W1은 6511×5=32555, F1은 2196×5=10980, K1은 3694×10=36940, S2는 950×12.5=11875 mm이다.

콘크리트는 겹치지 않는 단면요소, 거푸집은 외기에 노출되는 면, 철근은 중심선 길이와 배근간격에 따른 본수로 각각 분리 산출한다.

복원 근거: 한솔 2021년 2회 토목기사 실기 공개 전체 복원 PDF · 한솔 모바일 2021년 2회 공개 연결기록 · Q-Net 토목기사 종목별 상세정보 · Q-Net 토목기사 출제기준·공개문제 경계 · 한솔 2021년 2회 공개 합격수기

해설 근거: 토목기사 실기 기출문제 해설 근거. 2026-08-26 확인: KCS 콘크리트·거푸집·철근 수량산출 원칙과 공개 상세치수를 독립 합산했다.

토공calculation출제기준: 불완전 복원 도로 길이와 살수량 판정하기복원배점 4점

23. 공개 복원에 남은 성토 횡단면은 상폭 10 m, 높이 3 m, 양측 사면의 수평투영이 각각 4.5 m이다. 남아 있는 수치는 토량 5,000 m³와 환산계수 0.89이다. 이 자료로 도로 길이를 계산하고, 살수량은 산정 가능 여부를 판정하시오.

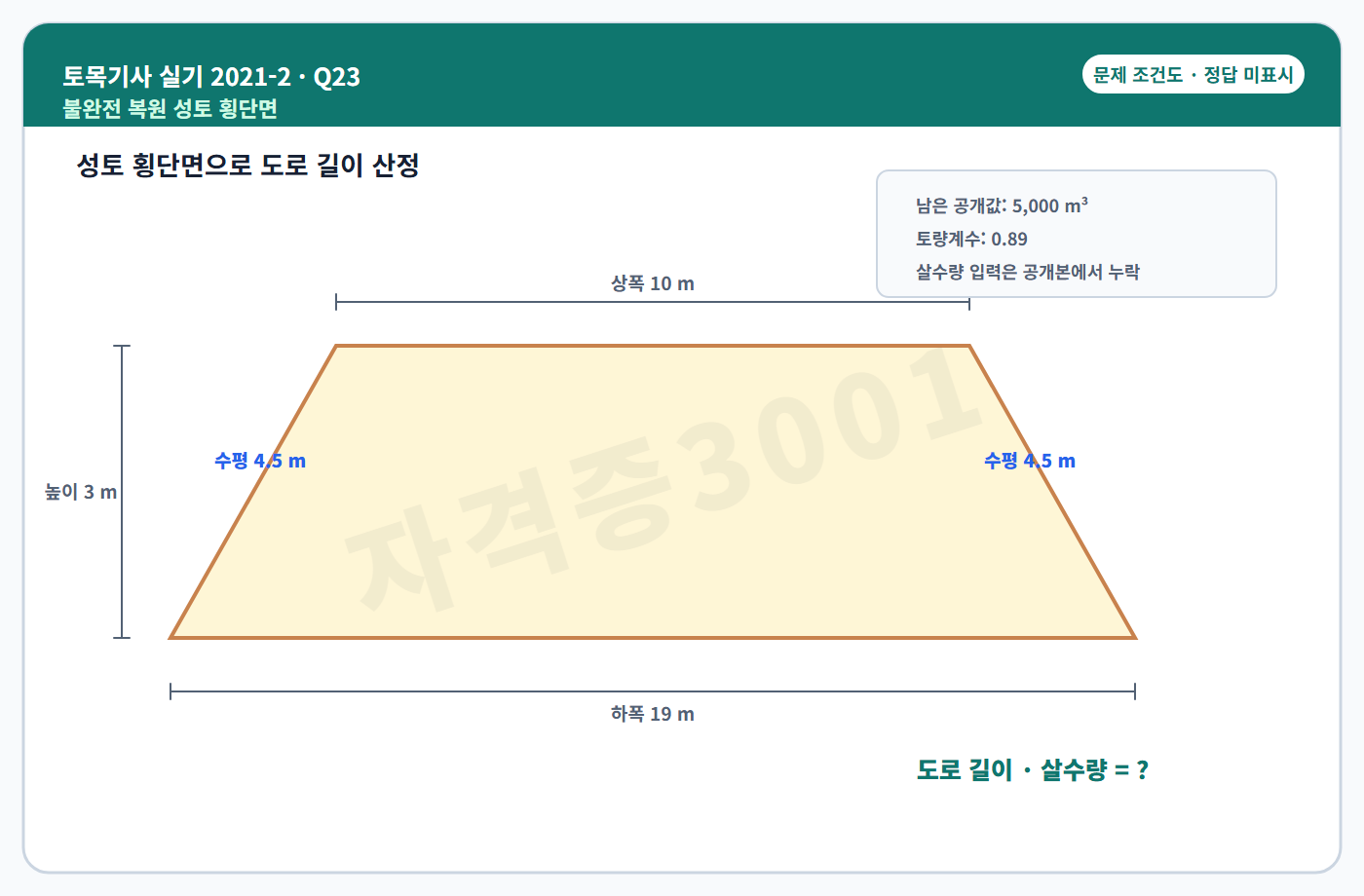

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 23번 문제 조건도 — 23번 문제 도식

성토단면적·도로 길이
살수량 판정

정답과 해설 보기

정답: 단면적 43.5 m², 도로 길이 102.3 m. 살수량은 필요한 원조건이 공개본에서 누락되어 산정할 수 없다.

토목기사 실기 기출문제 자격증3001 워터마크 적용 토목기사 실기 2021년 2회 23번 독립 검산 풀이도 — 23번 정답 도식

인정 가능한 표현: 102.3 m·살수량 산정 불가

채점 핵심어: 43.5 m² · 5000×0.89 · 102.3 m · 원조건 누락

풀이 순서

하폭은 4.5+10+4.5=19 m이고 단면적은 (10+19)/2×3=43.5 m²이다.
환산토량 5,000×0.89=4,450 m³를 단면적으로 나누면 L=4,450/43.5=102.30 m이다.
살수량에는 함수비·건조질량 또는 살수 기준 등 추가 입력이 필요하지만 공개 복원에는 없으므로 수치를 만들지 않는다.

도로 길이 소문항만 재현 가능하다. 살수량 제목은 남아 있으나 입력과 결과가 모두 빠져 있어 미지값을 임의 보충하면 안 된다.

해설 근거: 2026-08-26 확인: KCS 토공의 체적환산과 함수비·살수량 관계를 확인해 공개자료로 가능한 계산범위를 판정했다.

복원 차이: 미복원 경계: 공개 PDF 16쪽에는 '도로 길이 및 살수량'이라는 제목과 길이 해설만 있으며 살수량의 조건·식·결과는 없다. 길이 102.3 m만 후기복원값으로 제시하고 살수량은 산정 불가로 남긴다.

항만identification출제기준: 항만 외곽시설 식별하기복원배점 2점

24. 항내 선박과 하구를 파랑으로부터 보호하고 하구폐색을 줄이기 위해 설치하는 항만 외곽시설의 명칭을 쓰시오.

시설명

정답과 해설 보기

정답: 방파제

인정 가능한 표현: 방파제 · breakwater

채점 핵심어: 항만 외곽시설 · 파랑 차단 · 하구 보호

풀이 순서

항내 수역을 파랑으로부터 차폐하는 기능을 확인한다.
항 입구나 외곽에 설치하는 방파제로 식별한다.

방파제는 외해 파랑을 차단해 항내 정온도를 확보하고 항구·하구 접근수로를 보호하는 외곽시설이다.

해설 근거: 2026-08-26 확인: KDS 항만 외곽시설의 기능과 모두CBT 공개 답을 교차 확인했다.

토목기사 실기 기출문제 학습 방법

먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.

토목기사 과년도 전체 보기 · Q-Net 현행 출제기준 확인

자료 성격과 참고 출처

Q-Net 토목기사 종목별 상세정보 — 토목기사 실기 필답형 3시간·100점 확인
Q-Net 토목기사 출제기준·공개문제 경계 — 2021년 실기 출제범위와 공식 시험지 미확인 경계
국가건설기준센터 KDS 설계기준 — 2026-08-26 현재 지반·기초·옹벽·교량·도로·항만 설계원리 검토
국가건설기준센터 KCS 표준시방서 — 2026-08-26 현재 토공·콘크리트·발파·가설 시공원리 검토
국가법령정보센터 현행 법령 검색 — 2026-08-26 현재 법령 직접적용 문항 여부와 건설기술·안전 관련 법령 경계 확인; 계산답의 대체 근거로 사용하지 않음
한솔 2021년 2회 토목기사 실기 공개 전체 복원 PDF — 16쪽, 607,014 B, Q1~Q24·100점. SHA-256 F78EBDF1F1AB15671A0ED1FC01180EA34464D07B0AD7EF466EFBBB4658A1B962
한솔 모바일 2021년 2회 공개 연결기록 — 회차·시행일·공개 PDF 연결 확인. 전체본과 같은 출판사 계보
모두CBT 2021년 토목기사 실기 서술형 공개 세트 — 회차·순서·배점은 없으나 일부 서술형 주제와 답을 별도 사용자 계보에서 교차 확인
한솔 2021년 2회 공개 합격수기 — 제22항 역T형 옹벽 물량산출이 18점이었다는 응시자 진술
